BOXカルバートの設計・3D配筋
（下水道耐震）Ver.13

「下水道施設」、「土地改良施設」、「水道施設」に準拠した
耐震設計計算、図面作成プログラム

●新規価格 306,000円

●リリース2020年10月

Ver.13の改訂内容

「ＢＯＸカルバートの設計・3D配筋（下水道耐震）Ver.13」で対応した下記項目についてご紹介します。

・地震の向き設定

・他製品との地盤データ連携

・3Dアトリビュート

上記以外にも「杭種：鋼管ソイルセメント杭」，「限界状態設計法による開きょ（震度法）のレベル2地震時照査」に対応しています。

地震の向き設定

断面方向地震時検討において地震の向き設定に対応しました。

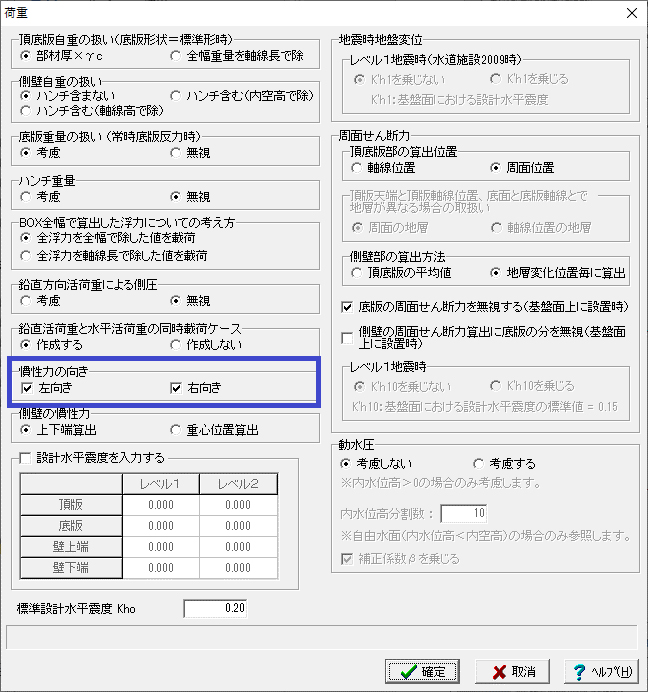

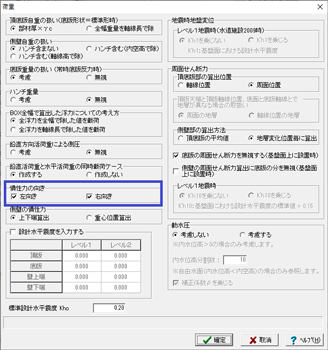

これまでは、（社）日本下水道協会が発行する「下水道施設耐震計算例－管路施設編－」、「下水道施設耐震計算例－処理場・ポンプ場編－」を参考に地震の向きは右向きのみを対象としていました。このため、地震の向きを左向きで検討されたい場合、カルバート形状、配筋情報、作用荷重等を左右対称で設定していただき、別データとして検討していただく必要がありました。今回「考え方」－「荷重」画面に「慣性力の向き」（左向き／右向き）の設定を設けて、チェックの付いている向きの検討を行うようにしました。左右対称のデータを別途入力することなくチェック1つで左向きの検討が可能となります。また、地震の向きはどちらか一方向だけでなく、右向きのケース、左向きのケースを1データで検討可能です。

他製品との地盤データ連携

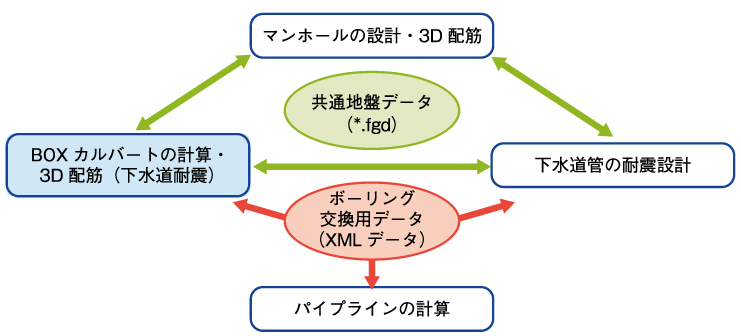

弊社製品間での「共通地盤データ（*.fgd）」による地盤データの連携、および「ボーリング交換用データ」のインポートに対応しました。

(1)共通地盤データ（*.fgd）による連携

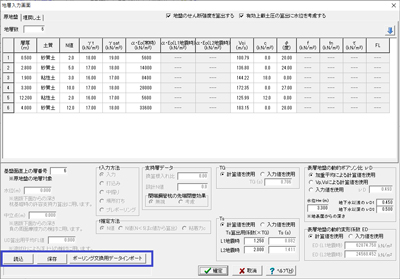

弊社水工シリーズ製品「マンホールの設計・3D配筋」、「下水道管の耐震計算」は「共通地盤データ（*.fgd）」を介して地盤データの連携を可能としておりましたが、本プログラムでも同様に地盤データの連携を可能としました。「地盤」画面に[読込]、[保存]のボタンを設けており、地盤データの保存、読み込みが行えます。

(2)ボーリング交換用データのインポート

CIM機能の拡張として「地質・土質調査成果電子納品要領 平成28年10月 国土交通省」の「第2編 ボーリング柱状図編」で規定されている『ボーリング交換用データ』（→P.42）のインポートに対応しました。「ボーリング交換用データ（XMLファイル）」のインポートでは、自動的に各層の「層厚」、「堆積時代」、「土質」、「平均N値」を決定し地盤データに反映できます。この機能は弊社水工シリーズ製品「下水道管の耐震計算」、「パイプラインの計算」で既に対応しており、各製品で同一の地盤データの設定を容易に行うことが可能です｡

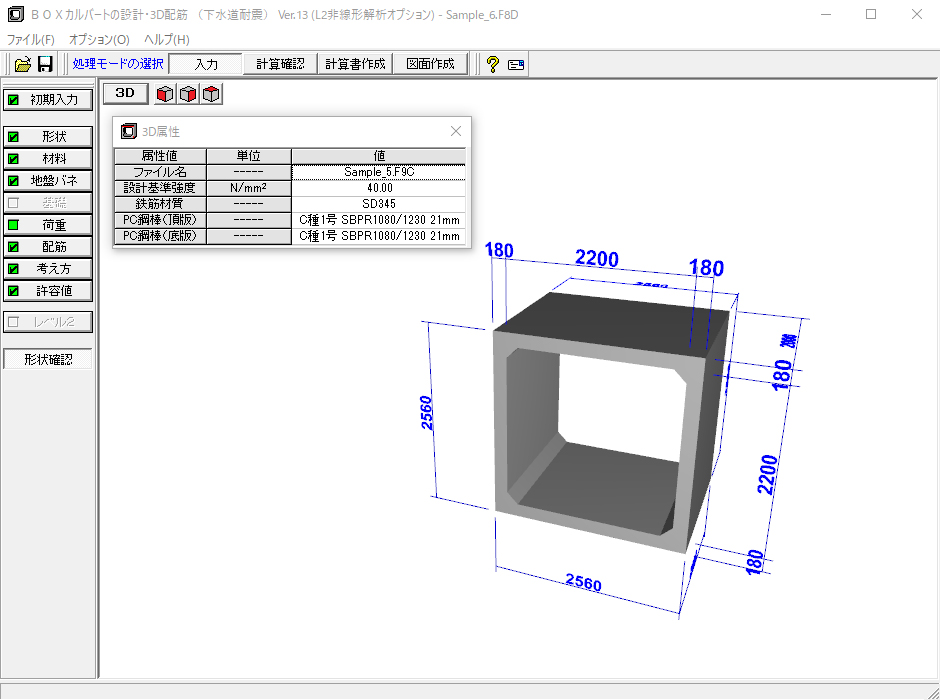

3Dアトリビュート機能

3D描画の属性表示機能に対応しました。

表示する属性は下記の通りです。

・ファイル名　・設計基準強度　・鉄筋材質

・PC鋼棒(PC函体／縦連結時)　・業務名等の一般事項の項目
