UC-1シリーズ製品の多くが設計調書の作成（調表出力）に対応しています。計算結果が自動的に設計調書に取り込まれますので、テンプレートを選択して出力を実行するだけで、容易な設計調書の作成が実現されます。

今回は設計調書作成機能についてご説明しますので、本機能をまだ使用されたことのないユーザ様は参考になさってください。

※製品ごとの設計調書作成（調表出力）対応の有無はホームページの「サポート」－「動作環境一覧表」の備考欄をご確認ください。

※設計調書を作成するには「調表出力ライブラリ」（Ver.2）をインストールしておく必要があります。セットアップファイルはホームページの「サポート」－「製品別サポート」－「統合環境支援ツール」－「調表出力ライブラリVer.2 ダウンロード」からダウンロードできます。

設計調書作成の手順

本製品で撤去時の検討を行う場合は、[初期入力]画面（図1）の「撤去時の検討を行う」をONにします。この時、支保工の入力表に「本支保工を撤去する撤去次数」の項目が追加されますが、本入力は掘削時に架設した支保工を撤去する順番を示します（図2）。撤去時を検討する場合は、各撤去時ケースにおいて、必ず設置済みの支保工を下から順番に最低でも1段以上撤去する必要があります。同時に2段以上撤去する場合は、それぞれの支保工に同じ撤去次数を入力して下さい。なお、ある段まで撤去し、それより上段は撤去しないという設定にする場合は、撤去しない支保工の撤去次数を0として下さい。

設計調書作成の基本的な手順は次のとおりです。

1. テンプレートを選択
2. 調表作成を実行する
3. 編集する
4. プレビューする
5. 印刷（ファイル出力）する

「BOXカルバートの設計・3D配筋」を使用して各手順を説明します。

■テンプレート選択

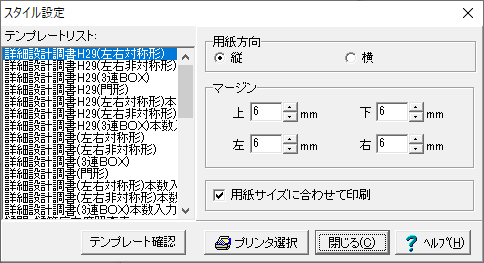

計算を終了し設計調書作成モードに移行すると「調表出力ライブラリ」の「スタイル設定」画面が表示されますので、ここでテンプレートを選択します。また、用紙方向やマージンも本画面で指定します。

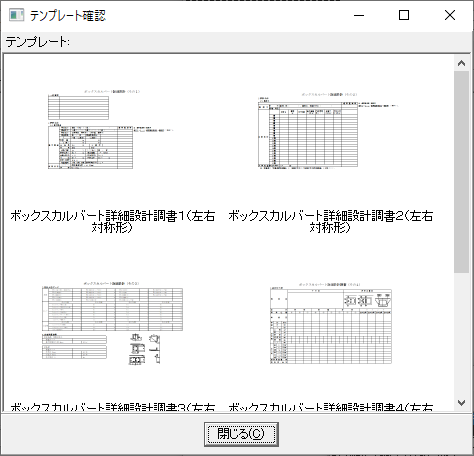

1. 「調表出力ライブラリ」メイン画面の「テンプレート確認」ボタンを押す。
2. 調表作成を実行する。
   「調表出力ライブラリ」メイン画面の「調表作成」ボタンを押します。「BOXカルバートの設計・3D配筋」であれば最大で3つのデータを読み込んで比較表を作成することができます。
3. 編集する。
   「調表出力ライブラリ」メイン画面の「必要事項の記入」ボタンを押すと印刷イメージでの編集画面が開きますので、適宜入力します。
4. プレビューする。
   「調表出力ライブラリ」メイン画面の「プレビュー」ボタンを押すと印刷イメージが表示されます。
5. 印刷（ファイル出力）する。

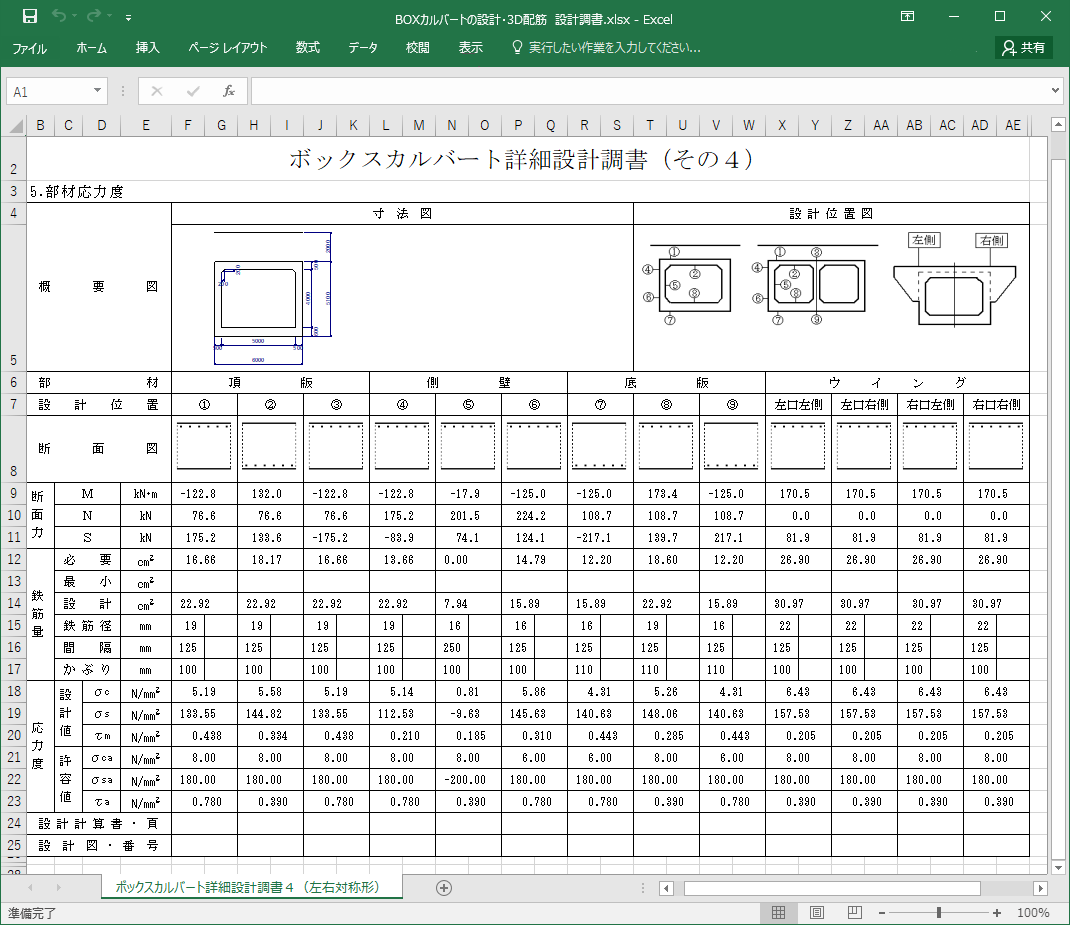

   「調表出力ライブラリ」メイン画面あるいはプレビュー画面で「出力実行」ボタンを押して出力を実行します。出力先はプリンタ／HTMLファイル／Excelファイルの3つから選べます。
