Ver.8改定內容

「地盤改良的設計計算」是進行使用水泥系固化材料的深層·淺層混合處理工法的設計計算程序。Ver.8追加了根據建築基準、土木基準的土壤液化判定功能。另外，對應了很多要求的 建築基準：深層混合處理工法中從基礎板中心位置偏心的改良體的配置。

以下介紹支援內容的概要。

土壤液化的判定功能

＜適用基準＞

支援以下述基準書為準的土壤液化判定。

1. 建築基礎結構設計指針（日本建築學會）2019年11月第3版
2. 道道路橋樑示方書・解說 V耐震設計編（日本道路協會）H24年3月
3. 道路橋樑示方書・解說 V耐震設計編（日本道路協會）H29年11月※

※根據道路橋樑示方書（H29）的土壤液化判定，是和「河川建築物耐震效能檢測指南-Ⅳ、雨水管門、水閘閘門篇」相同的內容。

圖1　評估對象畫面	圖2　土壤液化的判定計算條件畫面

＜根據建築基準的土壤液化判定＞

1. 根據土壤液化發生的安全率FL，判斷土壤液化發生的可能性。

   F_L＞1……沒有土壤液化發生的可能性
   FL≦1……有土壤液化發生的可能性
   在這裡，
   τ_L：水平面的土壤液化阻力
   τ_d：水平面中產生的等效恒定重複剪應力振幅
   σ_z'：研究下深度的有效覆土厚度(垂直有效應力)
2. 按測定點計算土壤液化引起的水平地盤反力系數的校正係數。另外，可以根據設定計算每層的降低係數。

＜根據土木基準的土壤液化判定＞

1. 根據土壤液化阻力率FL來判斷土壤液化的發生。
   F_L＝R/L
   F_L＞1……不發生土壤液化
   F_L≦1……發生土壤液化
   在這裡，
   R：動態剪下強度比　L：地震時剪下應力比
2. 地盤型別和設計水平烈度可以指定條件自動計算，或直接指定。
3. 根據土壤液化土質常數的降低係數DE的測定點進行算定。另外，可以根據設定計算每層的降低係數。

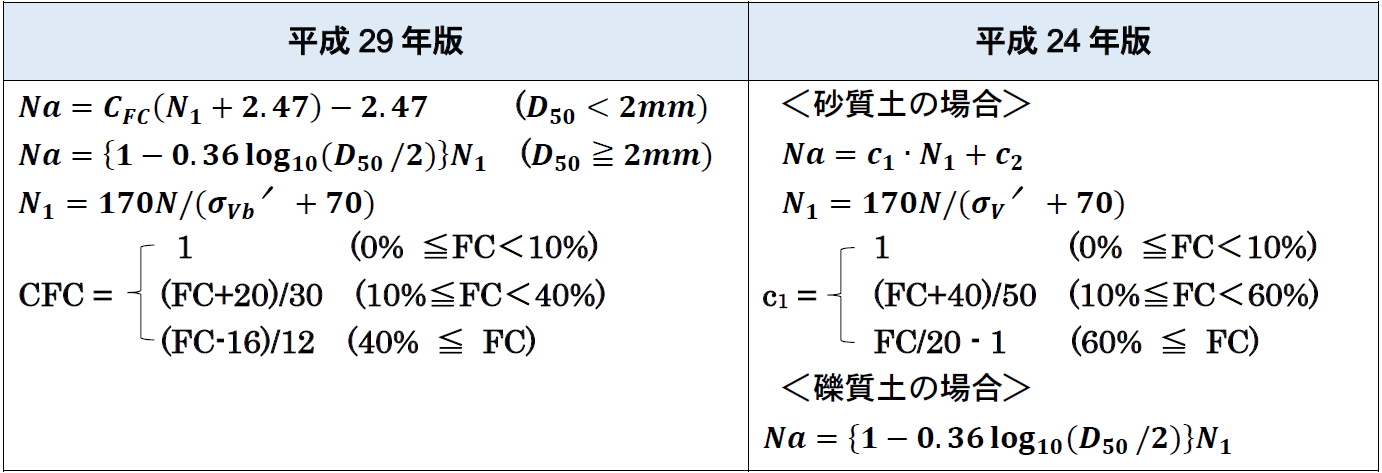

4. 道路橋樑示方書H29年版和H24年版的不同點
   在土木基準中，可以選擇道路橋樑示方書的發佈年份。
   N₁（換算成相當於100kN/m²的有效上傳壓力的N值）
   以及Na（考慮粒度影響的修正N值）的計算方法不同。

從基礎地盤中心位置的偏心配置

在建築基準的深層混合處理工法中，只支持改良體和基礎地板的中心位置一致的配置（圖3-1），不過，本產品支持偏心的配置（圖3-2）。但是，「針對建築物的改良地盤設計及品質管理指南」的設計方法是針對於基礎底板負荷進行計算，因此在脫離基礎地板範圍的情況，不能適用，請注意。

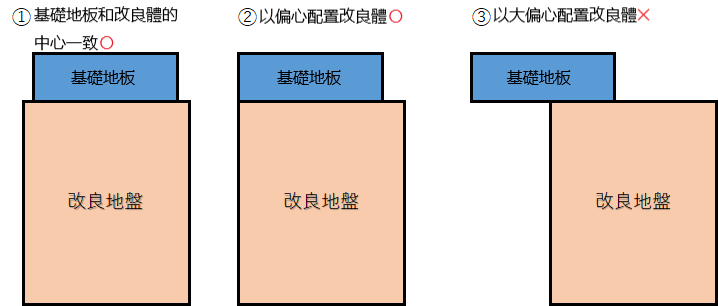

圖3　改良體的偏心配置

改良體上的地盤重量考慮

「針對建築物的改良地盤設計及品質管理指南」的設計方法，不考慮基礎地盤範圍以外的重量。在本版本中，以擋土牆下的改良為對象，擴充套件到可以考慮基礎地板範圍外作用的土砂重量。考慮圖4之紅斜線部分的重量和上載負荷。

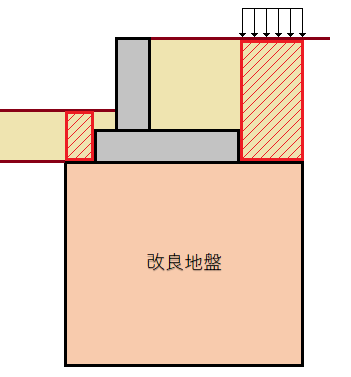

圖4　改良體上的地盤重量
