概述

Engineer's Studio®部分（以下簡稱 ESSec）Ver.2.0.0 中的新功能包括：

1. 64 位版本
2. 支援與Engineer's Studio®的檔連動
3. 對應軸力變化的曲率檢查
4. 輸出二維M-N相互作用圖報告

64bit

在作業系統為 64 位元的 Windows 中，32 位和 64 位元應用程式將運行。之前僅支持 32 位版本，現在支持 64 位版本。64 位版本的優點是，實際消除了記憶體使用限制，而不是縮短計算時間，對於佔用大量記憶體的資料很有用。但是，沒有資料表情斷面排查回消耗大量記憶體。更確切地說，由於可以於 64 位版本的Engineer's Studio®的資料交互，因此處理被統一，更加具有合理性。

與Engineer's Studio®的檔連結

Engineer's Studio®Ver.9 具有 ESSec 格式的匯出功能，但在 Ver.10 中，由於添加了功能，暫時不支援匯出功能。現在又重新支持匯出功能，可以在Engineer's Studio®進行檢查後，以 ESSec 格式匯出該檔，或者以 ESSec 格式讀取該檔。

64bit

曲率檢查器可以確保回應曲率在允許的曲率內。在 ESSec 中，回應曲率是輸入值（圖 1）。軸向力也是輸入值。M-φ特性（不與截面一起使用）可以任意設置多個 M-φ，如圖 2 所示。即使在這種情況下，也會從多個 M-φ中補充和計算允許的曲率。換句話說，根據輸入的軸向力檢查可接受的曲率（考慮併發性）。

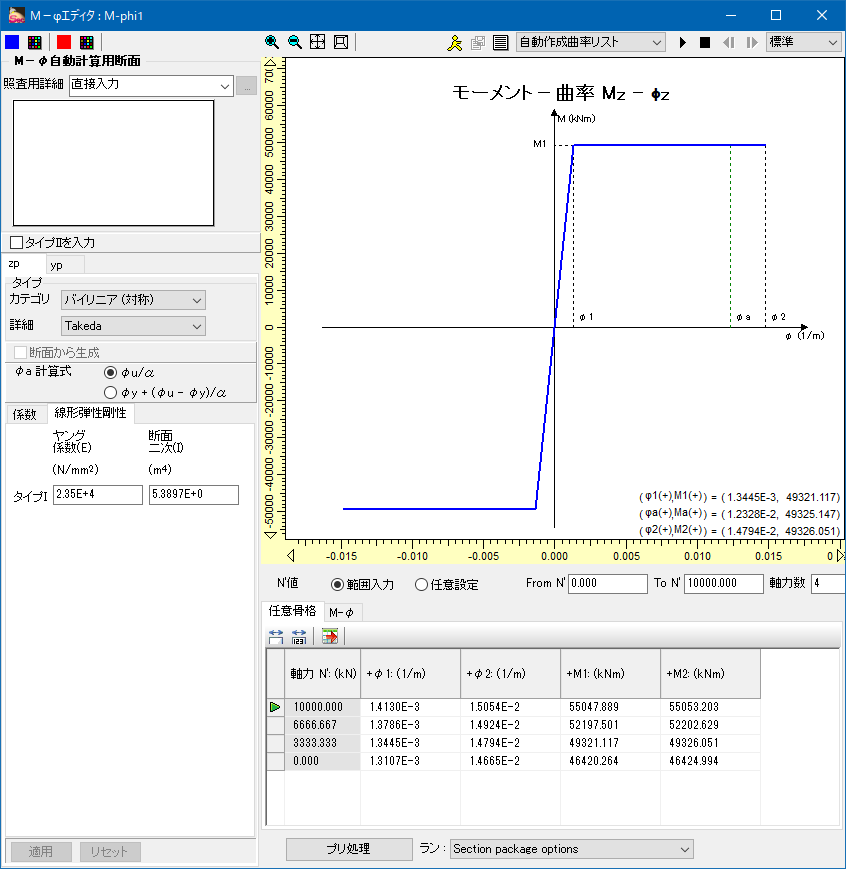

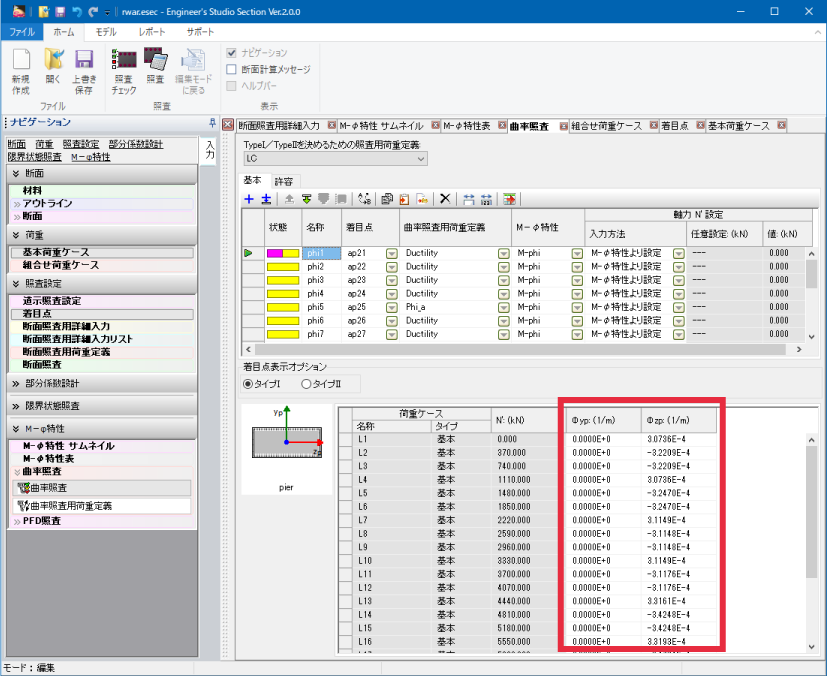

圖 1 輸入回應曲率	圖 2 直接輸入的 M-φ特性（多軸力）

二維M-N相互作用圖的報告輸出

按下圖3的簡易檢查按鈕，如圖4所示，顯示M-N相互作用圖。以前未輸出到報表輸出，但現在可以將二維圖形輸出到報表（圖 5）。要輸出報表，請按圖 4 中的詳細報表按鈕。

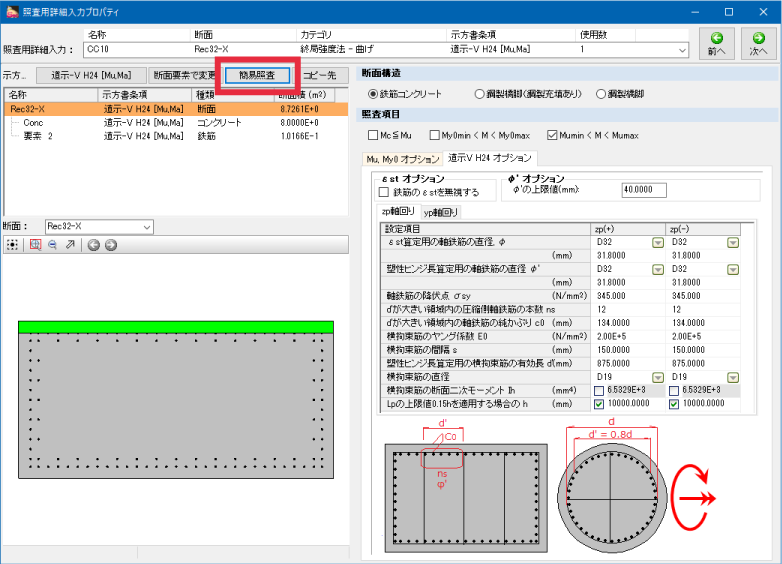

圖 3 從檢查詳細資訊螢幕調用簡單檢查

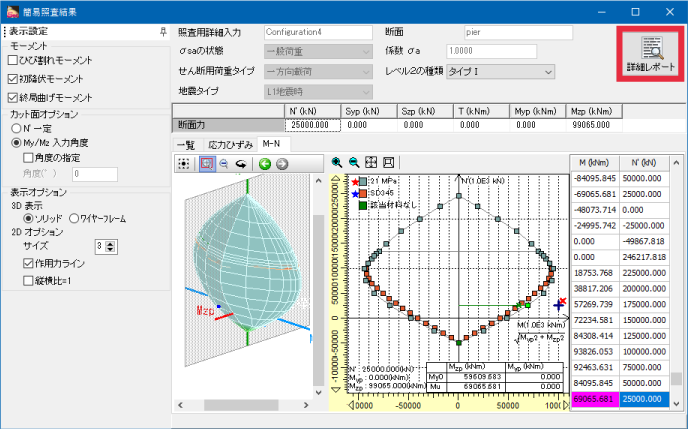

圖 4 M-N 交互圖和"詳細報告"按鈕

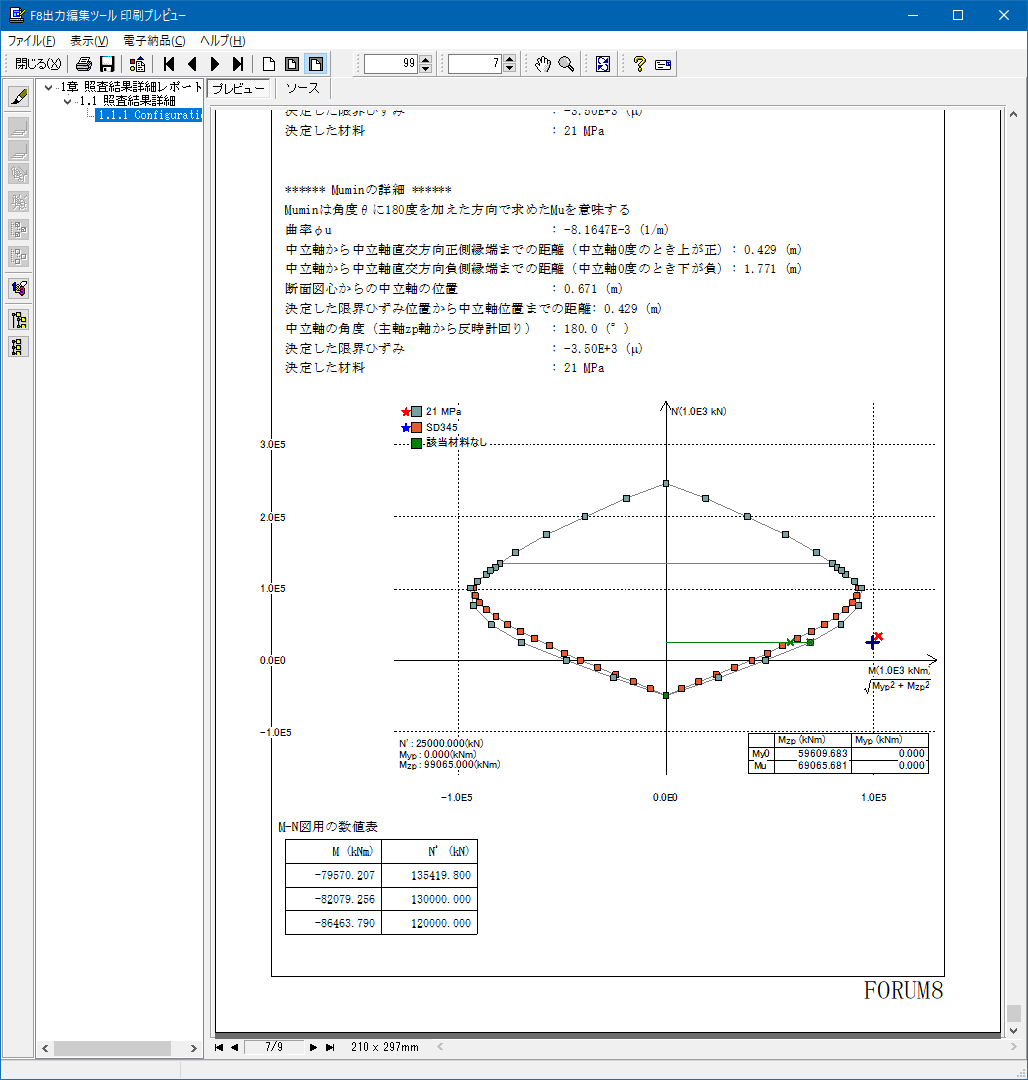

圖 5 報告輸出
