基於道路橋示方書V抗震設計版中，從橫斷面自動計算鋼制橋墩的 M-φ 特性鋼橋墩的設置進行說明。

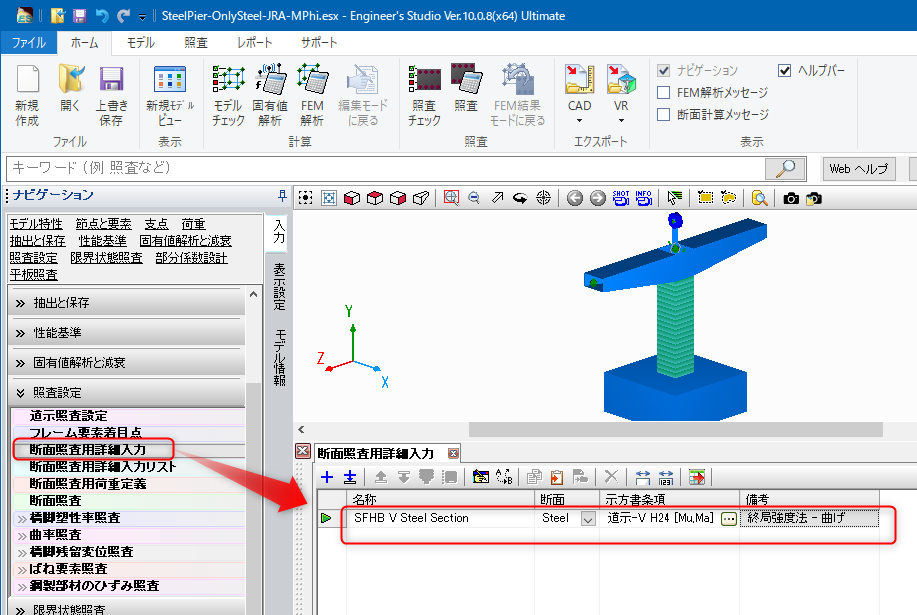

在導航「驗證設置|斷面驗證的詳細輸入」（圖 1）調出「用於驗證的詳細輸入屬性」（極限強度方法-彎曲）。在菜單中有兩種設置類型：斷面整體和斷面要素。

斷面元素的設置

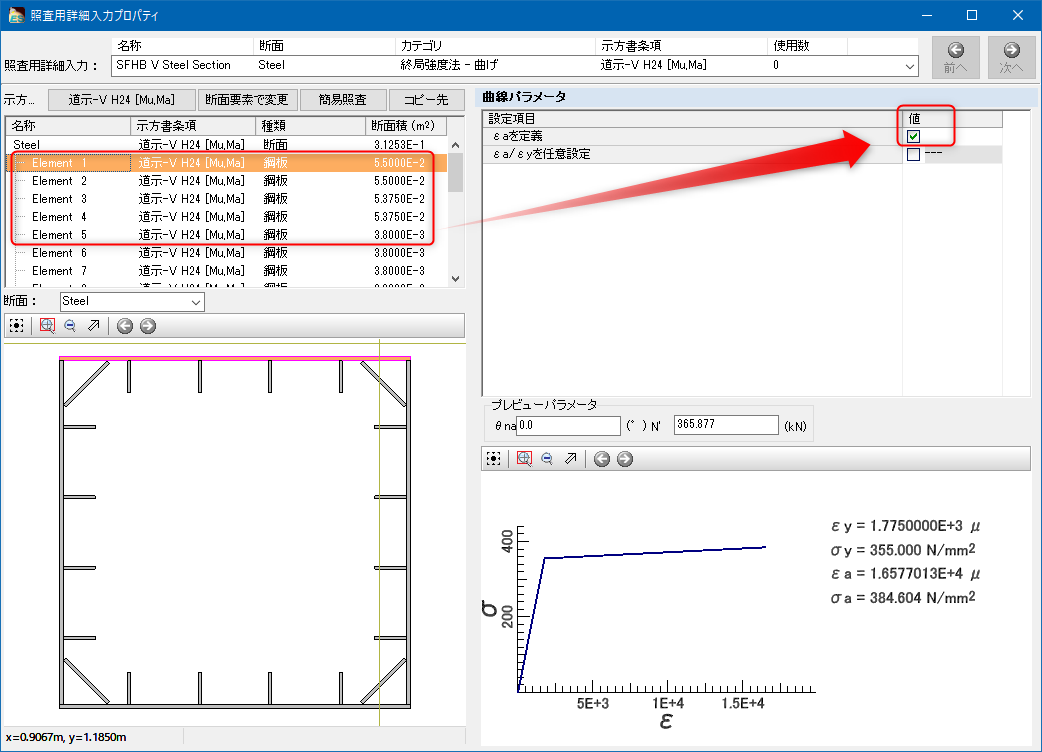

圖 3 對於橫斷面要素的設置。選中斷面元素中的「定義 εa」。 該選項會考慮允許應變的斷面元素指定。對於允許應變的斷面要素不進行檢查。在圖中，對於表現為輔助板的斷面要素定設定為「定義 εa」。對於側邊的斷面要素不進行設置。

確認M-φ的特性

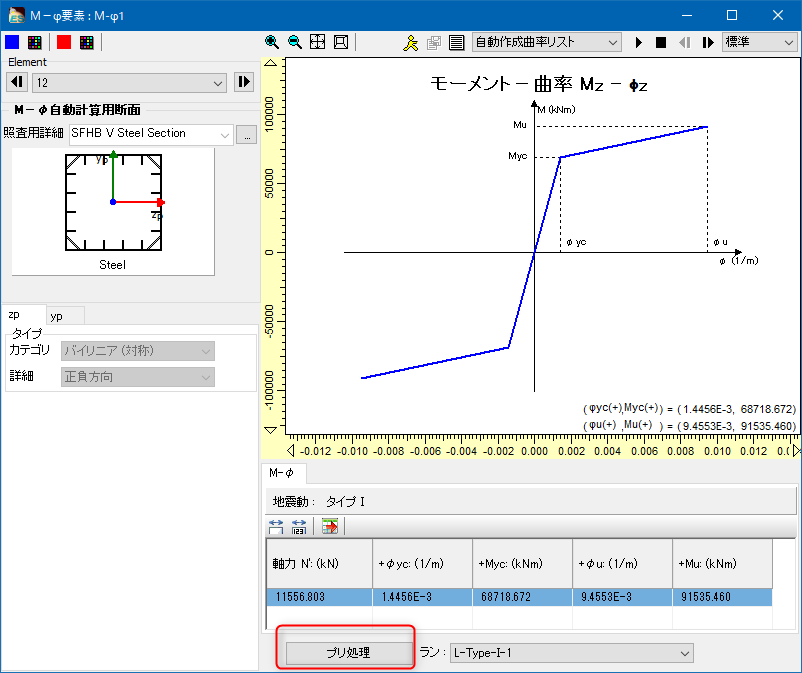

有兩個地方可以檢查 M-φ 特徵的骨架。 導航功能表中「模型特徵|M-φ特徵|M-φ特徵縮略圖」導航「節點和元素|M-φ元素|M-」的「M-φ骨架」按鈕調用的M-φ特徵φ 元素」。 前者是分配給框架元素之前的階段，後者是分配給框架元素之後的階段。 後者用於分析。按圖 4 中的「預處理」按鈕繪製圖形並進行檢查。
