製品概要

本製品は、平成29年道路橋示方書に準拠した桁かかり長、縁端拡幅、落橋防止構造、変位制限構造、段差防止構造の設計計算にあわせ、設計対象の図面作成および3Dモデル表示に対応したプログラムです。以下に本製品の機能についてご紹介します。

基本機能

本製品では、下記に示す落橋防止システムの設計計算及び図面作成、3Dモデル表示に対応しています。

【適用基準】
・道路橋示方書　Ⅰ～Ⅴ　平成29年11月（公社）日本道路協会
【参考文献】
・「既設橋梁の耐震補強設計工法事例集」
平成17年4月（財）海洋架橋・橋梁調査会
・「道路橋の耐震設計に関する資料」 平成9年3月 日本道路協会
・「兵庫県南部地震により被災した道路橋の復旧に係る仕様」
の準用に関する参考資料（案）
平成7年6月 社団法人 日本道路協会
・「設計要領　第2集　橋梁建設編」
平成26年7月 東・中・西日本高速道路株式会社

3面図及び3Dモデル表示に対応

本製品では、設計対象を2Dの3面図および3Dモデルとして表示することができます。旧製品（「落橋防止システムの設計計算（部分係数法・H29道示対応） Ver.3」）と比べ、各モデルにおける入力形状を視覚的に確認することが可能となりました。

図1　メイン画面

また、弊社では、BIM/CIM（Building/ Construction InformationModeling/Management）を推進しており、本製品においても、3Dモデルの寸法表示、属性表示に対応しています。また、3Dモデルを「DXF（*.dxf）」、「DWG（*.dwg）」形式で出力、「BMP（*.bmp）」、「3DS（*.3ds）」、「VRML（*.wrl）」、「Allplan（*.a）」、「IFC（*.ifc）」形式でエクスポートすることが可能です。

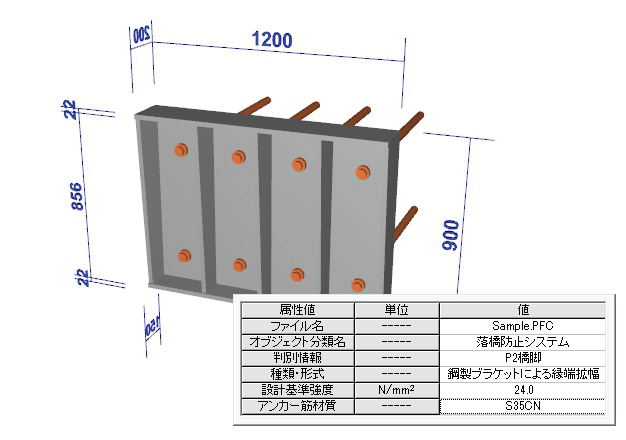

図2　3Dモデル表示例

図面生成に対応

本製品では、図面作成およびIFC変換ツールと連動した3Dモデル表示にも対応しています。鉄筋コンクリート部材では、配筋を3Dモデルとして生成することができます。また、BIM/CIM推進の一環としてIFCファイル形式のモデルエクスポートにも対応しています。

図3　画面生成例

図4　3DモデルIFC変換ツールとの連動
