箱體載荷和定序載荷的區別

維護・支援服務相關資訊

Engineer's Studio®擁有箱體載荷和定序載荷2種分析種類。 在導航「模型特性 分析設定」的載荷方式中選擇需要的載荷種類(圖1)。

在分析設定中將材料特性設定為「非線形」後將自動設定為定序載荷。 這是因為箱體載荷不適用於非線形的情況。

在分析設定中將幾何學非線形設定為"大撓度"後將自動設定為定序載荷。 這是因為箱體載荷不適用於幾何學非線形的情況。

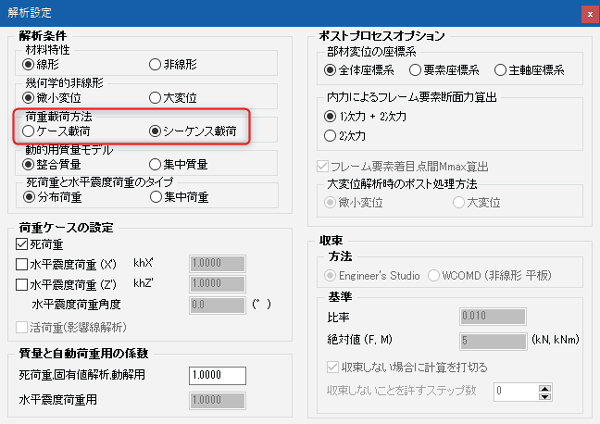

圖1 分析設定

箱體載荷

箱體載荷能夠透過多個基本負重箱體及組合的負重箱體單位進行求解。 因為彼此獨立,例如當有100個基本負重箱體時就能夠得到100個解。 只能進行彈性分析。此外還可以進行活動負重(影響線分析)條件下的分析。

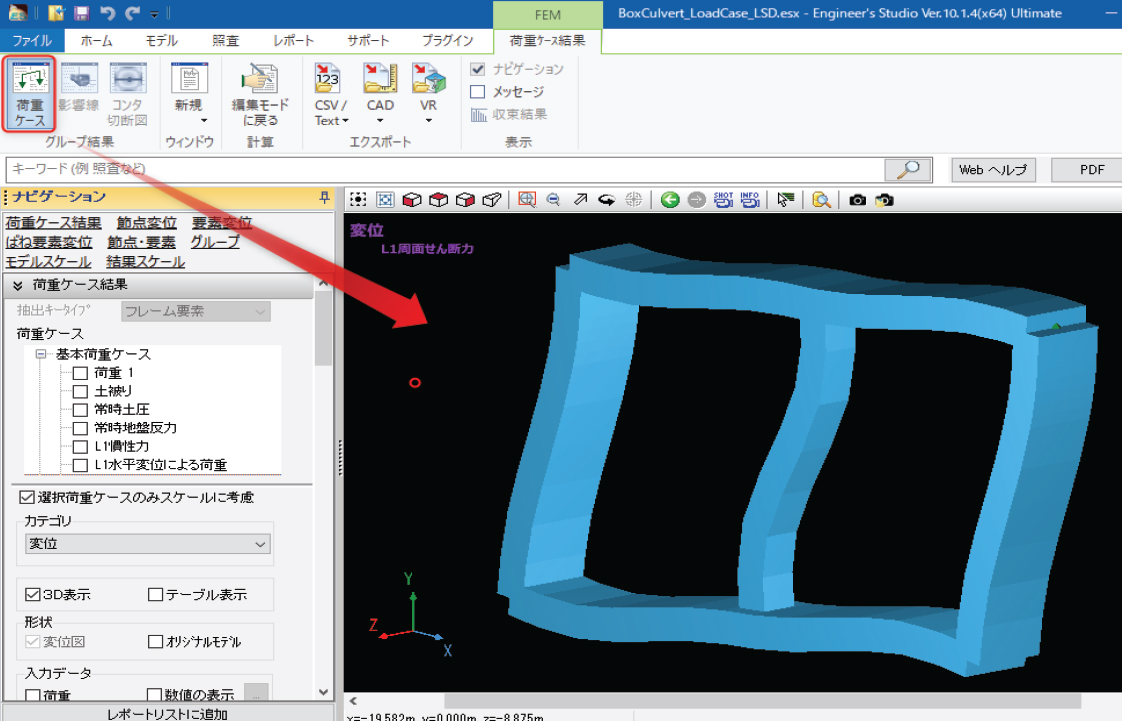

圖2是基本負重箱體分析結果的示例。


圖2 箱體負重示例

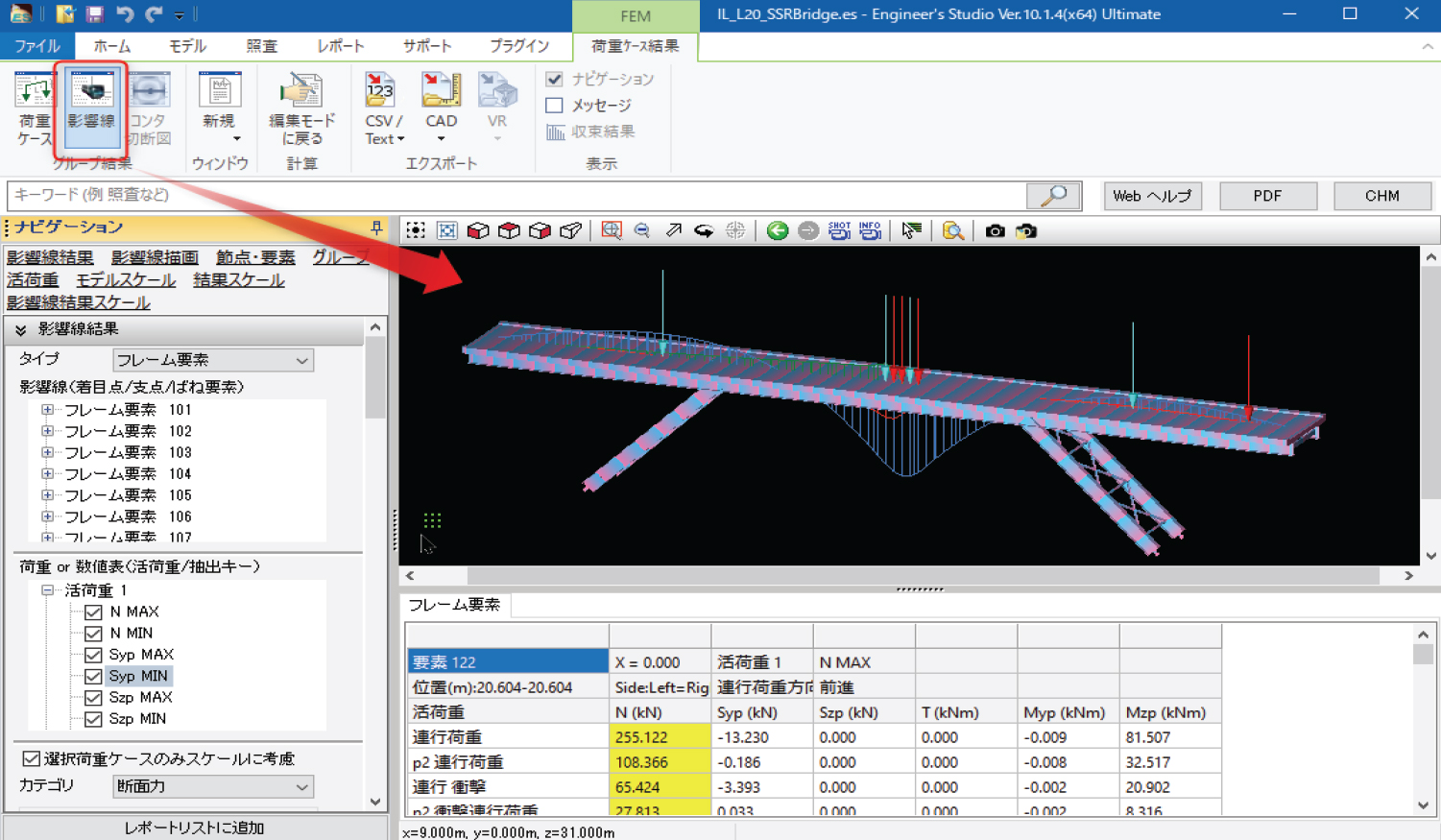

圖3是活動負重(影響線分析)的結果示例。


圖3 活動負重(影響線分析)的示例

定序載荷

定序載荷是像圖4一樣進行逐步少量增加負重,或在途中減少負重(卸荷)的分析時賦予負重的方法。 也可以說是適配分階段分析的負重。

比如透過定序載荷對100個階段的負重進行定義。 在其中加入指點條件,以「Lan」單位進行計算。獲得的解也以Lan單位顯示。 此外像圖5中的動態分析也使用定序載荷。 使用定序載荷不僅可以進行線性彈性分析同時還可以進行非線性分析。


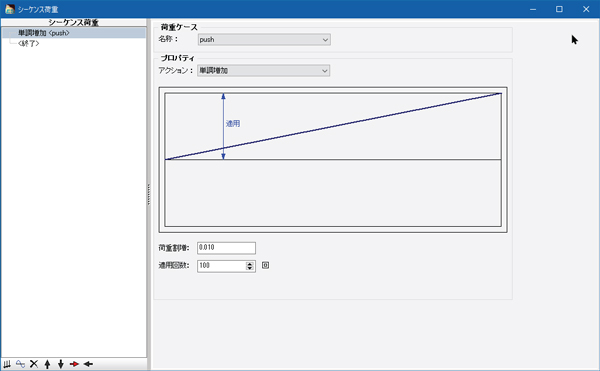

圖4 單向增加的設定

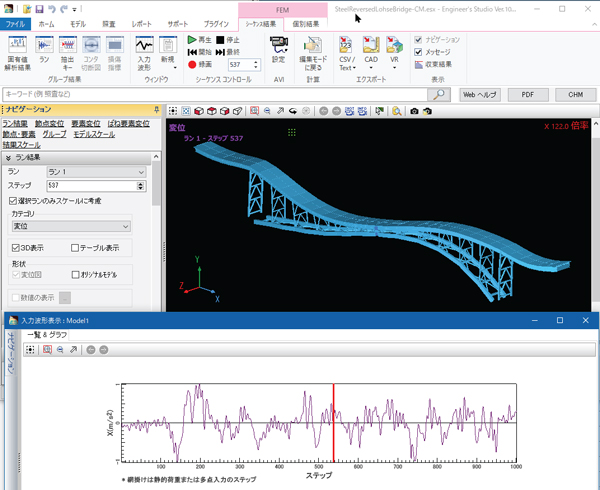

圖5 動態分析的結果

(Up&Coming '23 新年號)
