コンクリート打設管理システム モバイルアプリで打設管理を効率化、現場負担軽減と残コン・戻りコン抑制に貢献

はじめに

　コンクリート打設管理システムは、西松建設株式会社と株式会社フォーラムエイトが共同で開発したコンクリート未打設部分の領域から必要なコンクリートの調整量を自動計算できるシステムです。
　本システムにより、打設現場におけるスムーズな打設数量の調整、業務効率化による現場技術者の長時間労働の軽減を実現し、残コン・戻りコン（工事現場で使用されずに処分されるコンクリート）の抑制、環境負荷の低減を行うことができます。

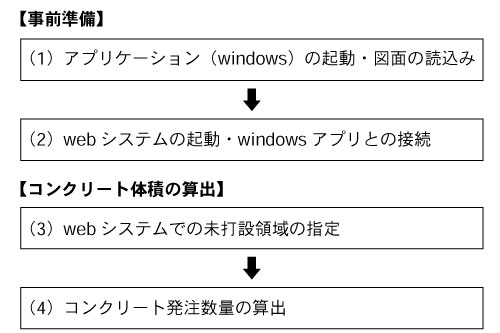

システムの概要

　コンクリート打設管理システムは、Web業務システムGSS（グループウェア・サポートシステム）経由で動作するアプリケーションとして、タブレットやスマートフォンなどのモバイル端末で使用できるアプリとなっており、画面に表示された施工図面で未打設領域を囲み指示することで、該当領域のコンクリート体積を算出し、最終的に必要なコンクリートの調整量を自動計算します。

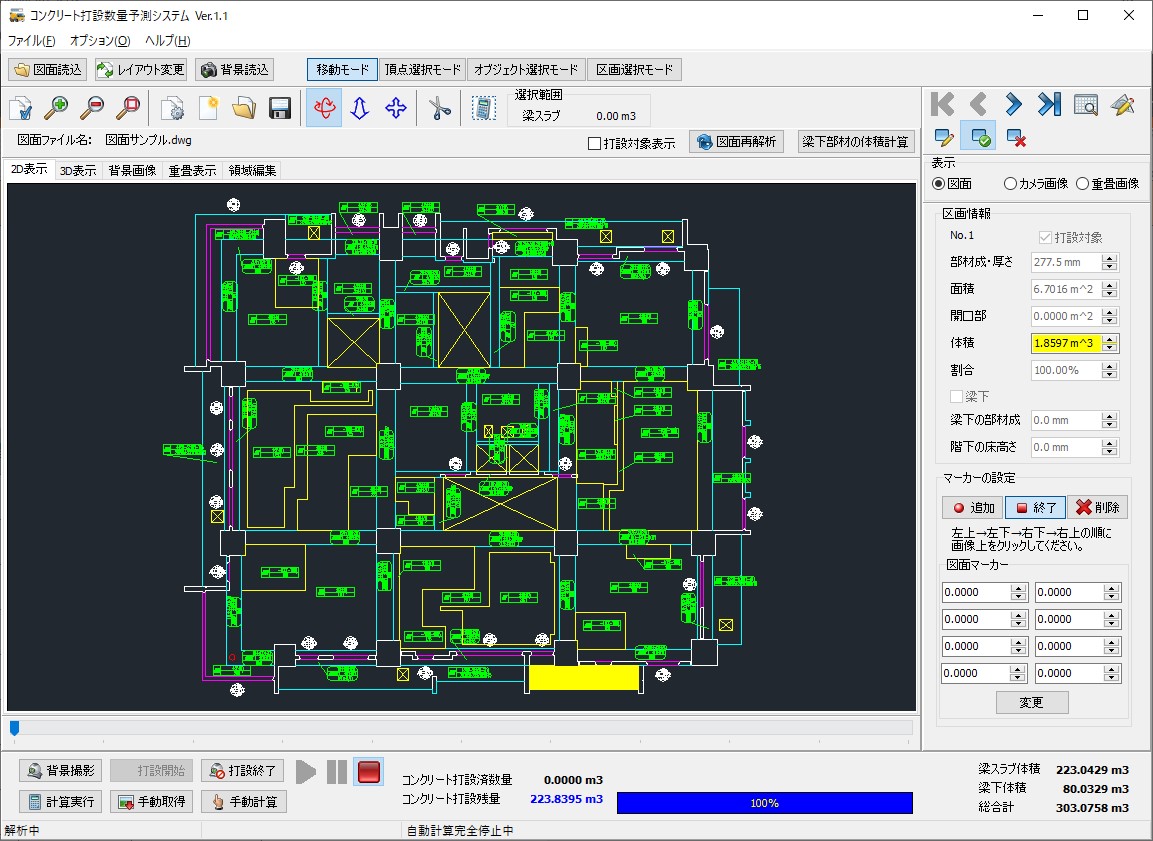

アプリケーション(Windows)の起動・図面の読み込み

　Windowsアプリケーションを起動し、対象とする図面（dwg形式）を読み込み、レイヤー設定、図面番号等の設定を行います。図面は指定の作図ルールに従い、作図する必要があります。

Webシステムの起動・Windowsアプリとの接続

　Web業務システムGSS の設定ページで図面番号を指定して、更新を行えば、Windowsアプリケーションと接続されます。
Webシステムでは、コンクリート数量の確認に加え、生コン配送管理ができ、打設済みの数量をリアルタイムで入力することができます。

　　　　　　　　 　 　　

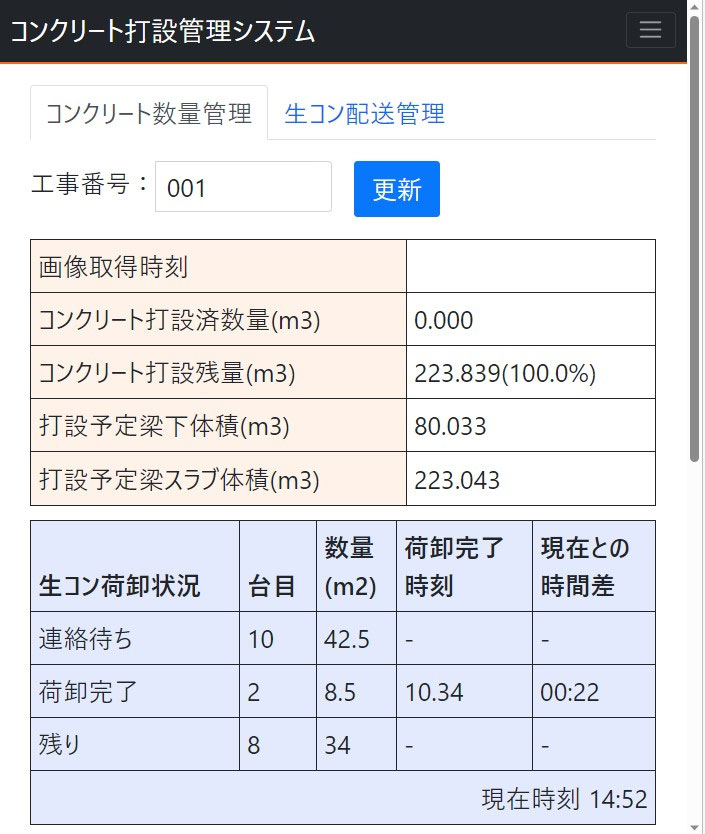

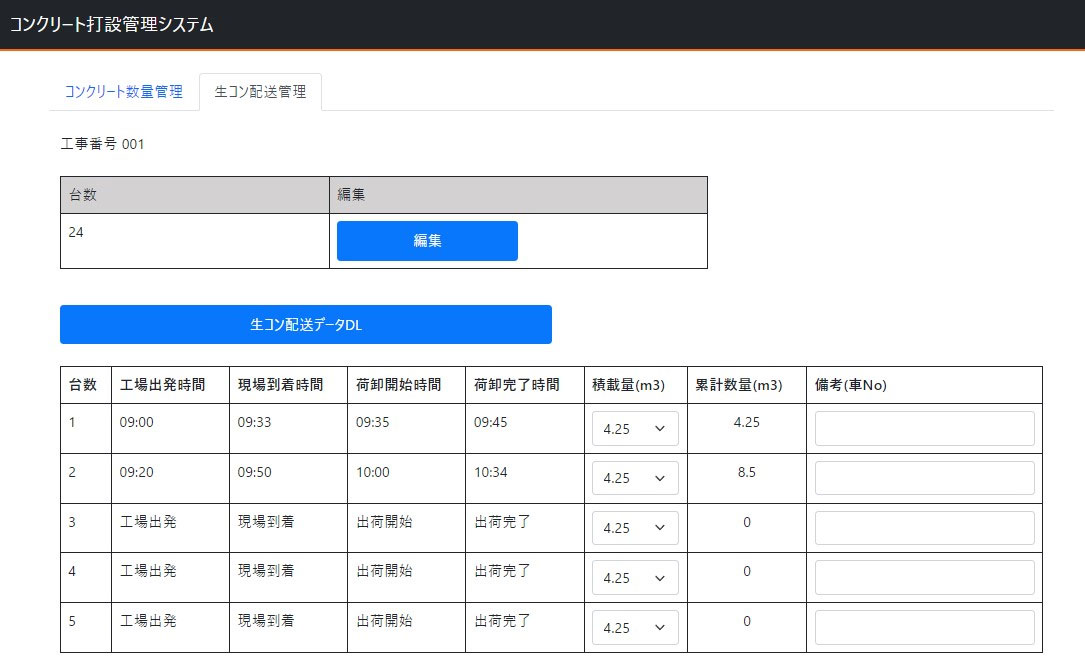

図2　数量管理画面	図3　配送管理画面

Webシステムでの未打設領域の指定

　Webシステムで未打設領域のエリアを指定することで、未打設部分の数量を算出することができます。

　入力はスマートフォンやタブレット端末からの入力も可能です。

　　　　　　　　 　 　　

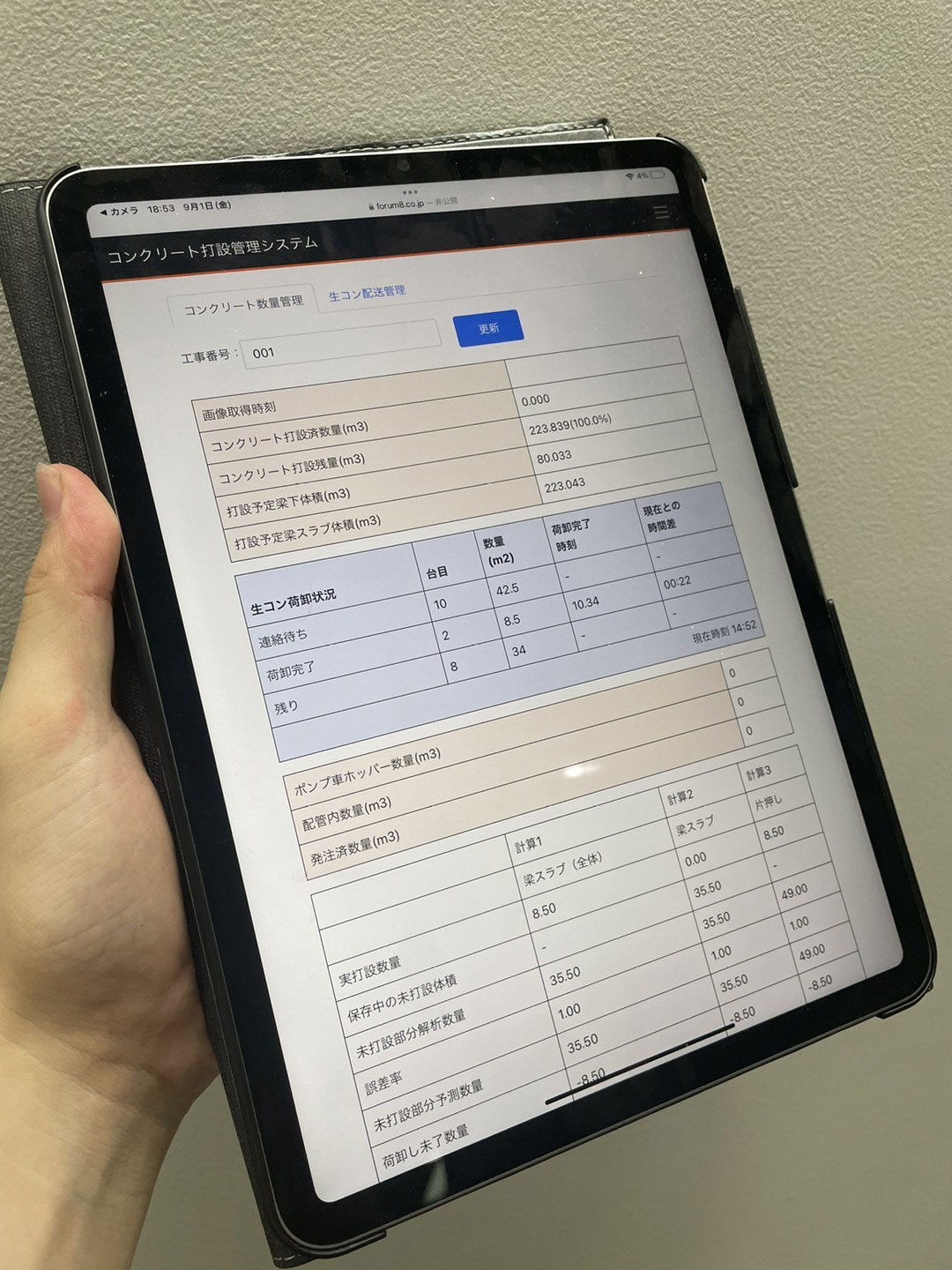

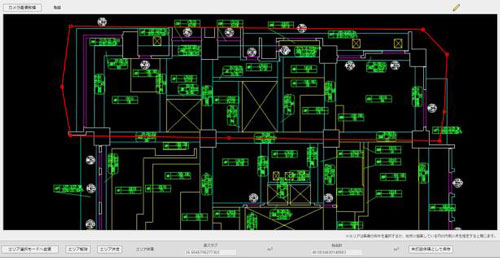

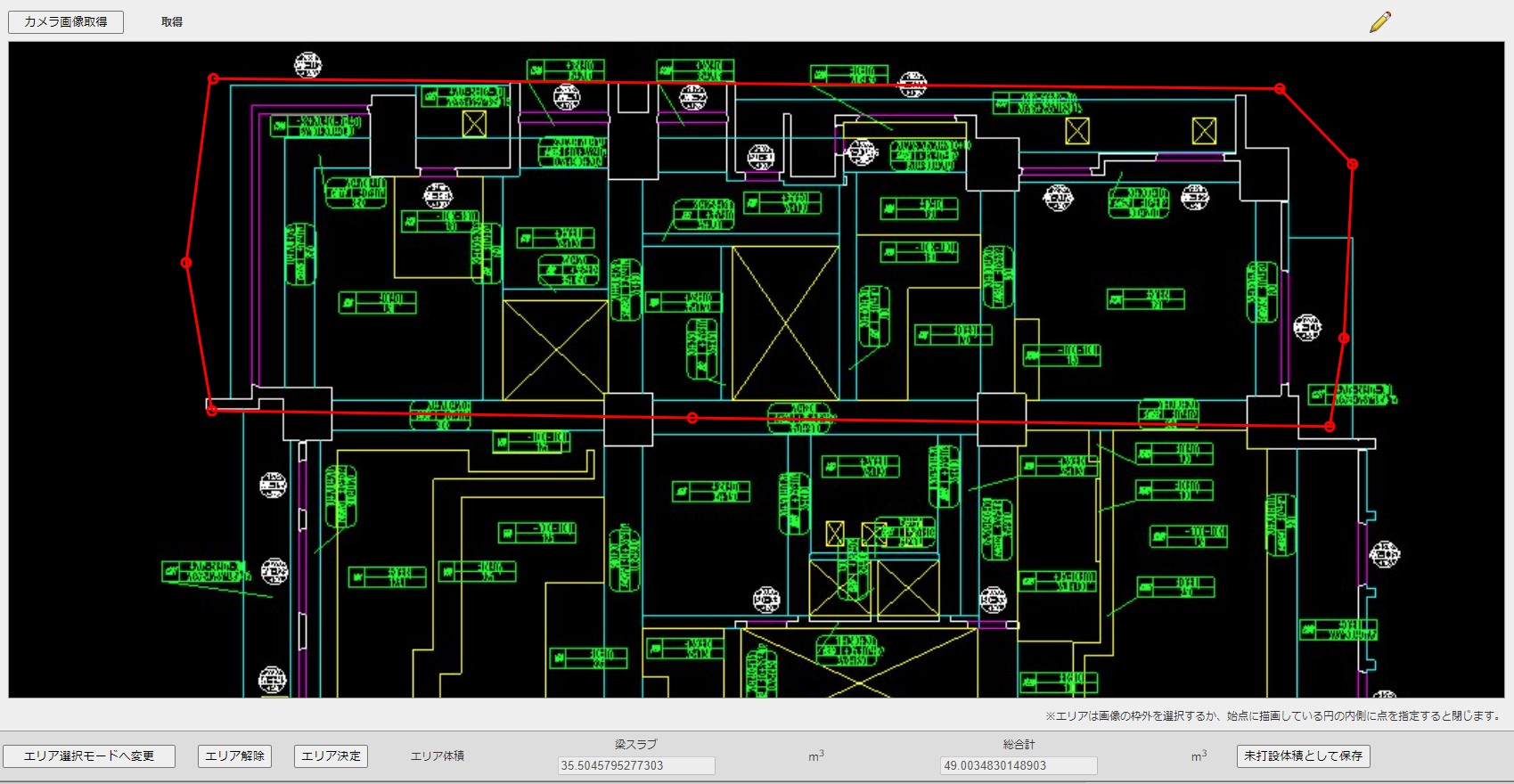

図4　未打設領域のエリア指定	タブレット端末での入力

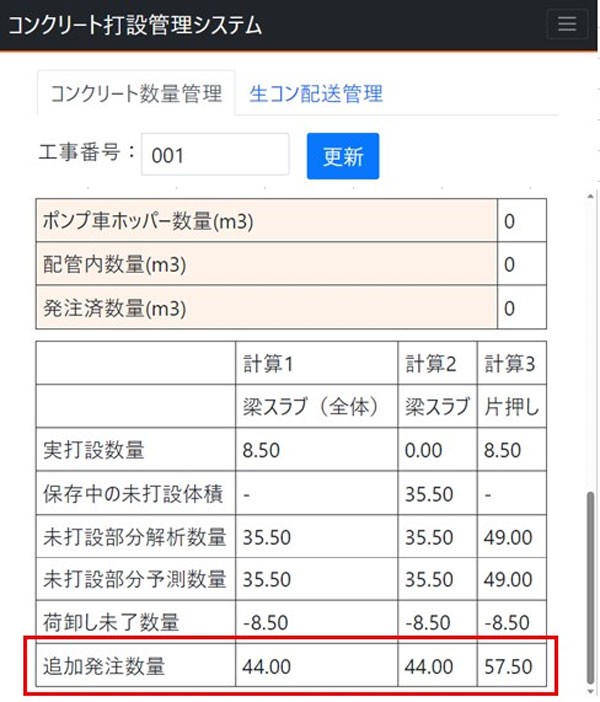

コンクリート発注数量の算出

　打設済み数量、未打設数量をふまえた追加発注数量を確認することができ、残コン・戻りコンを抑制することができます。

おわりに

　本システムを有効に活用するにあたっては、作図ルールに合わせて施工図の作成が重要になるため、作図支援サービスの導入を検討しています。

(Up&Coming '23 秋の号掲載)
