UC-1 Engineerʼs Suite^®　CALS/CADスイート UC-1シリーズ各製品のセット版。クラウド対応、CIM機能強化。

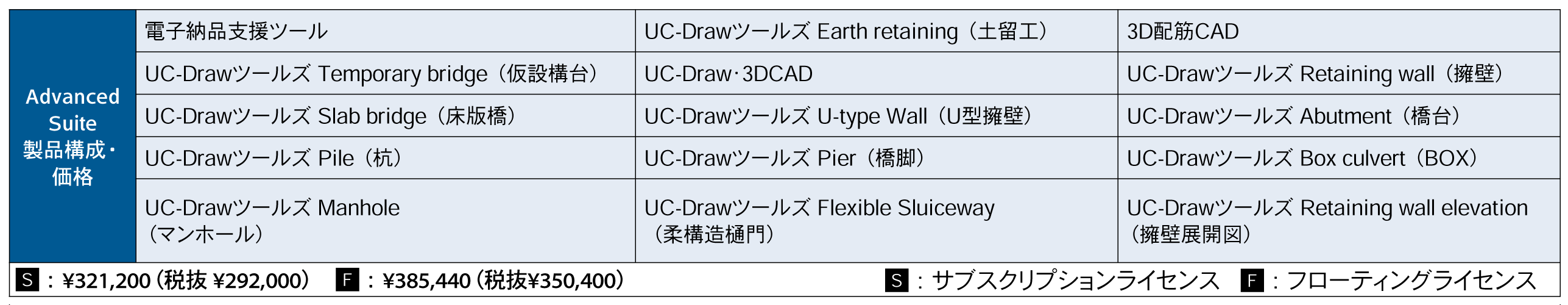

製品構成・価格

製品概要

「UC-1 Engineer's Suite^® CALS/CADスイート」では「UC-1 Engineer's Suite^®」製品の「図面作成」で連動起動される「UC-1 Engineer's Suite® UC-Draw」、「3D配筋生成」で連動起動される「UC-1 Engineer's Suite^® 3D配筋CAD」がインストールされ、2次元図面、3Dモデルに対する操作を行うことができます。

インストールされた「UC-1 Engineer's Suite^® UC-Draw」では2次元図面の表示・編集・作図・ファイル出力、「UC - 1Engineer's Suite^® 3D配筋CAD」では3Dモデルの表示、ファイル出力・干渉チェックなどの機能が用意されています。

UC-1 Engineer's Suite^® UC-Draw

本製品では、汎用の作図・編集機能に加え、土木作図コマンドや土木図形生成機能を備え、構造一般図や配筋図を始めとする様々な土木図面を効率よく作成・編集する環境を提供します。

一般的な編集コマンドの他、ハンドル操作により移動や変形を行うことが可能で、コマンドを使用せず容易に編集を行うことができます。

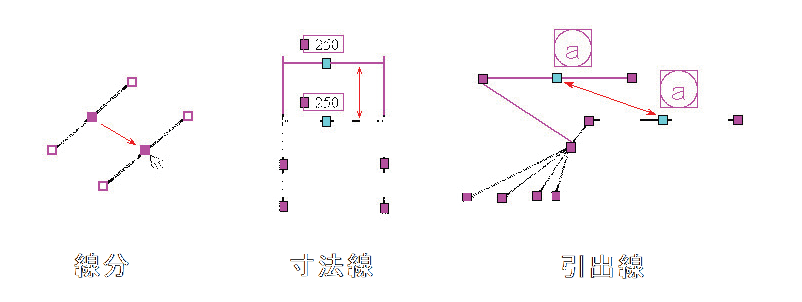

図1　2次元図面のハンドルによる編集例

主要機能は、以下の通りです。

ファイル

新規作成、読み込み、保存、閉じる、図面追加、図面の削除・復活、SXFファイル入出力、DWG・DXFファイル入出力、JWW・JWCファイル入出力、SIMAファイル読み込み、図面チェック

印刷

図面印刷、部分印刷、指定領域印刷

編集

属性参照、属性変更、削除、移動、複写、連続複写、回転、反転、延長、トリム、ストレッチ、カット、切断、文字列変更／検索／置換、面取、スケーリング、分解、通常グループ化、等高線グループ化、グループ化解除、部品登録、作図部品登録／貼付、オブジェクト切取／複写／貼付、ラスター貼付、アンドゥ、リドゥ

作図

直線、曲線、クロソイド曲線、多角形、点、文字列、寸法線、引出線、標高線、省略線、中心線、勾配線、傾斜マーク、ハッチング、下書き、オフセット、座標

SXF属性

「SXF Ver3.0」、「SXF Ver3.1」のSXF属性の追加・編集・削除・確認

配筋

展開図の鉄筋作図、加工図・鉄筋表の生成・編集

オプション

土木製図に必要な図形を生成・編集するための各オプション機能の起動

計測

2点間距離［直線］、2点間距離［円弧］、周長［座標指定］、周長［要素指定］、直線情報、円・円弧情報、2直線間角度、3点間角度、任意点座標、面積［多角形］、面積［単要素］、三斜求積、ヘロン求積、座標求積

UC-1 Engineer's Suite^® 3D配筋CAD

本製品は、鉄筋コンクリート構造物の躯体と鉄筋（主鉄筋・配力筋・組立筋など）・寸法線を3次元で表示する3次元配筋CADプログラムです。干渉チェック機能により鉄筋どうしの3次元配筋シミュレーションを行うことが可能で、干渉距離を計測して鉄筋を移動することで干渉を解消することができます。

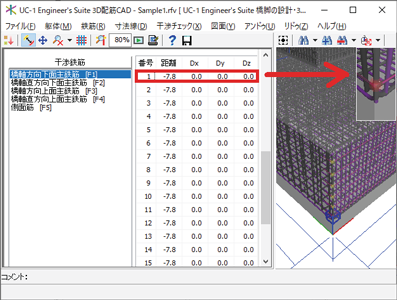

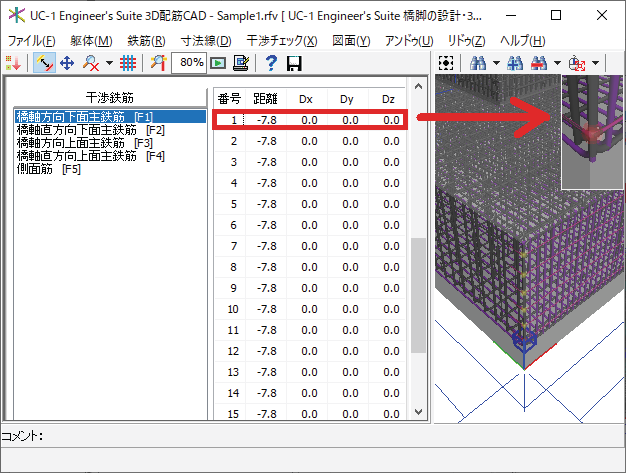

図2　干渉チェックの確認例

主要機能は、以下の通りです。

ファイル

新規作成・開く・上書き保存・名前をつけて保存・インポート（RFV、IFC）・エクスポート（3DS、IFC、DWG・DXF）・数量計算書・設計照査情報

躯体

複数断面から作成・矩形押出から作成・断面形状から作成・円形断面形状から作成・小判断面から作成・矩形面取断面から作成

鉄筋

主鉄筋／配力筋・組立筋・開口部補強筋

寸法線

長さ寸法線

干渉チェック

図面

一般構造図・配筋図（平面図・正面図）・配筋図（縦断図・平断図）・加工図鉄筋表

(Up&Coming '25 秋の号掲載)
