新产品介绍

●3D・VR工程服务

●前言
  • FORUM8公司最新推出了VR建模以及BIM相关的3D/VR工程服务,主要包括下述3项。即《三维激光扫描建模服务》、《三维模型服务》、《三维图纸服务》。


1. 三维激光扫描建模服务
  • 使用高精度GPS移动测量装置现地测量的点群数据(Point-Cloud)的三维建模作为三维信息应用案例在测量/建筑行业中作为三维信息的应用案例
    UC-win/Road Ver.5 中开发了点群数据导入、实时编辑功能(UC-win/Road点群建模
    利用该功能可导入使用3D激光扫描仪收集的点群数据。以往点群数据只是利用于显示或三维化的参考。在UC-win/Road上的建模扩充了点群数据的应用范围。

    ▲图1
    三维激光测量
    ▲图2
    在UC-win/Road利用点群插件导入的模型。
    (日本桥交叉口、日本桥)


    FORUM8公司的该服务中使用的是Nikon-Trimble 公司的三维激光扫描仪。主要支持三维激光扫描仪的点群测量与建模。
    同时也提供点群数据VR建模,可使用用户测量的数据或受托方提供的数据进行VR建模。
    已在相关公司的协助下完成了数据导入以及验证测试,保证2000万点以上的数据实时显示编辑。

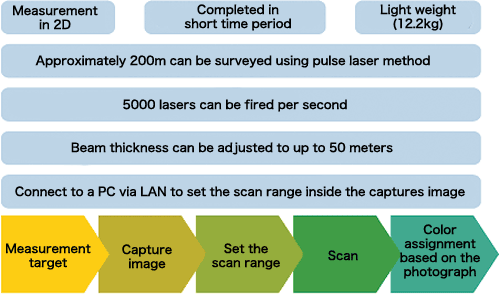

    测量的流程是决定测量位置、扫描、后护理的三步骤。


    彩色点群模型测量步骤如上。
    UC-win/Road的点群插件除了点群数据导入,还可以基于激光扫描的点群数据生成地形TIN数据、利用地形补丁功能进行地形建模。点群数据位置调整包括三维空间上的并行移动、旋转移动等。
    导出功能主要是将点群数据为基础生成的地形数据转换为LandXML数据导出。

    ■3D扫描建模服务预算例

    3D扫描作业预算
    测量区间 100m
    测量准备 1小时
    测量位置 最少4处、一处30分钟、合计2小时
    后处理 1小时
    测量精度 20m先、1.5cm標準
    点群量 100m区间、约400万点
    费用总计 33,963日圆

    ※假设测量道路、人行道以及道路两旁的建筑物。不含移动准备时间。


    3D・VR建模预算 费用
    道路 100m (UC-win/Road标准预算距离) 16,874日圆
    建筑物 10栋以及道路附属物、(路灯、植树、标识等) 64,080日圆

    ※假设测量道路、人行道以及道路两旁的建筑物。不含移动准备时间。



2. 三维模型服务
  • 三维模型服务是指将UC-win/Road、UC-win/FRAME(3D)、UC-1系列以及Allplan等中导出的所有三维模型通过三维打印机制作实际模型的服务。
    三维打印机采用的是Z Corporation公司的上位机型Zprinter650。Zprinter650采用喷墨式法,可输出全彩三维模型。构建尺寸为世界最大级别的254 x 381 x 203 毫米。连接适当分割位置后制作的模型可制作处超过造型范围的大型模型。可导入文件格式为STL、VRML、PLY、3DS、ZPR,使用3DSMAX等其他3D模型工具可扩充可利用的文件格式。通过3D模型工具的转换可涵盖大部分的三维模型格式。

    ▲图3 Zprinter打印机(东京本社展示厅)

    图4为使用Zprinter输出的模型,包括两个部分,一是转换UC-win/Road模型制作的JCT模型,二是UC-win/FRAME(3D)动态非线形解析的结果发生变位的桥墩模型。JCT模型逼真地再现了线形复杂交错的JCT形状、地形、铁塔以及换气口等细部。
    打印机(东京本社展示厅)

    ▲图4 (上图)大桥JCT断面模型

    在UC-win/FRAME(3D)中每小时可以3DS格式导出施加加速度时的变形情况。使用Zprinter输出3DS模型。输出变形状态的静止模型。也可输出UC-1系列模型的3DS格式、Allplan的3DS格式。
    我们进一步说明UC-win/Road模型。利用亚利桑那州立大学的小林准教授开发的3DSMAX插件Povray to Max导入道路数据、地形数据等3DSMAX、确定造形范围、调整CUT等模型数据,之后导出通用CG软件支持的OBJ文件格式,并在3D模型造形修改专用工具Magics进行导入。
    造形时间少者几分钟、多者需要数小时或数十小时,考虑到建筑模型以及大型城市模型制作时间只要数据完整可在短时间内制作模型。可在设计探讨以及详细确认、展示等各种领域应用3D模型。

    ■3D模型服务预算例

    1 : 大师JCT(交汇处)模型
    总作业工数(小计A) 2.6(h)
    工数(小计B) 28,480日圆
    直接人工费(小计C=A*B) 74,048日圆
    一般管理费(小计D) 37,024日圆
    材料费、间接费用(小计E) 37,950日圆
    合计(C+D+E) 149,022日圆
    2 : 大桥JCT模型 (北侧分割模型)
    总作业工数(小计A) 2.6(h)
    工数(小计B) 28,480日圆
    直接人工费(小计C=A*B) 74,048日圆
    一般管理费(小计D) 37,024日圆
    材料费、间接费用(小计E) 296,010日圆
    合计(C+D+E) 407,082日圆

    (大师JCT、大桥JCT模型为首都高速道路株式会社的大赛获奖作品。)


3. 三维图纸服务
  • FORUM8公司在原有的解析支援服务(UC-win/FRAME(3D)解析支援、地基解析支援、EXODUS/SMARTFIRE解析支援、xpswmm解析支援、建筑物能源模拟支援)上6月份开始追加了一项新服务(BIM 对应 三维图纸选项服务)以及(报告书/图纸综合服务)。
    在<三维图纸服务>中,利用BIM综合解决方案Allplan制作三维图纸以及二维图纸。作为最终成果提供基本数据以及Allplan三维数据(IFC对应)输出。

    上述简单介绍了三维扫描、三维模型服务、三维图纸服务。通过这些三维解决方案提供实际空间的数据化、模型化与模拟,三维输出等三维模型相关的系列服务。

    ▲图5 三维图纸服务(桥台) ▲图6 三维图纸服务(U型挡土墙)

■三维激光扫描・建模服务 服务开始日期:2010年 7月1日
■三维模型服务 服务开始日期:2010年 7月1日
■三维图纸服务 服务开始日期:2010年 5月1日
(Up&Coming '10 盛夏号刊载)
