buildingEXODUS Ver.5
避难・群集分析/火灾分析软件

发行● 2011年12月 道路土工

 开始
  英国格林威治大学的火灾安全工学小组(FSEG),研制开发的下世纪的建筑环境避难・群集模拟软件「building EXODUS Ver.5」已经发布。利用版本5,工程师可以在桌面上实施比以往更灵活的普通・非普通的流动模拟。

建筑物的避难模拟软件中,「building EXODUS」为世界领先的设计工具之一。在1996年许可销售开始以来,在37个国家的技术顾问公司、建筑办公室、研究所、监管机构、警察、消防、大学、地铁、大楼、医院、购物中心、学校、美术馆、剧院、机场候机楼、体育场、户外活动、或者可以说
是在实际的人流聚集的各种状况的设计和分析中被利用。

近年,从「爱的大游行」的灾害分析,北京奥林匹克会场「鸟巢」(图片1),到「911 WTC」调查的「自由女神」的再开发(图片2),广泛的应用在新建筑和现有建筑上的避难性能和群集状况的模型化的设计上。

■图片1
北京奥林匹克会场「鸟巢」
■图片2
「自由女神」再开发

关于教育版价格的修订
 为了满足客户对教育版的需求,面向一次性购买10套以上的用户将修订折扣价,敬请考虑。
 新版本的新功能
 如表1所示,新发布的「buildingEXODUS Ver.5」基于客户需求,扩大和追加的新功能可以对应更高度的分析。关于新功能的概要介绍如下:

功能 用户界面
 1.自动扶梯人行道
 2测量闸门(回转闸门)
 3.传输节点
 4.队列
 5.【功能强化】旅程(路径)
 6.社会的动作
 7.【功能强化标记
 8.反应时间分布
 9.障碍区
 10.着席者的随机化/交换
 1.选项卡切替对话框
 2.脚本文件
 3.潜在分配
 4.【功能增强分析控制
 5.view驾驶员
 6.人・时间搜索
 7.自动分区搜索
数据统计收集 输出
 跟踪功能  1.标记关连数据
 2.旅程概要数据
 3.通过节点数据
vrEXODUS导入数据输出 软件建筑
 1.通过节点
 2.标记通过范围视图
 3.层高定义
 64比特OS
■表1 building EXODUS Ver.5新功能

通過ノード(Transit Nodes)
器具建模(Device Modelling)
通过节点(Transit Nodes)
 「通过节点」是面向楼梯、自动扶梯、人行道、走廊、测量闸门(图1)的新型的单一的节点,引进「通过节点」的概念,对于自动扶梯、人行道、测量闸门、「设备(装置)」的动态都可以进行模型化。

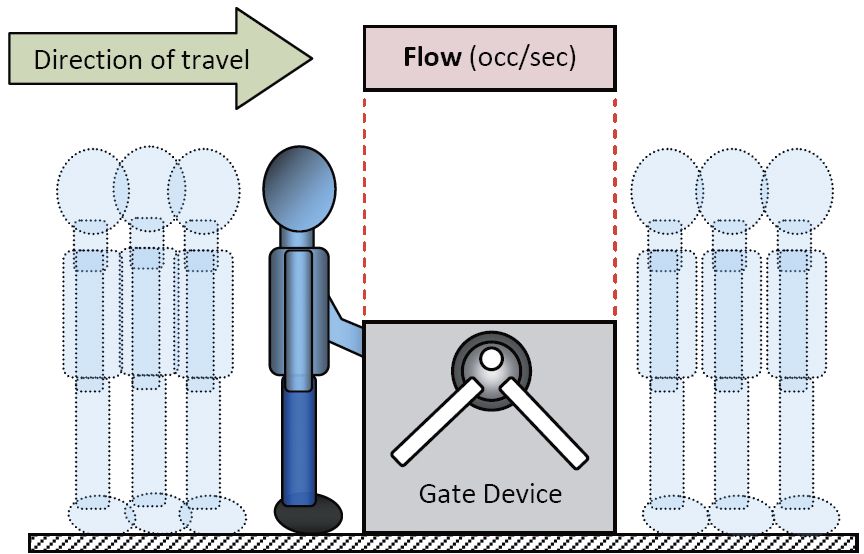

■图1 测量闸门(回转式)

行动功能(Behaviours Capabilities)
设备行動(Device Behaviours)
 根据「设备行動」的设定,如图2所示,自动扶梯在楼梯的附近的情况下,可以选择任意的「设备」,在自动扶梯上也可以选择「站立」或「行走」来进行行动的模拟。

■图2 自动扶梯和楼梯的选择

列队(Queuing)
 在购物时等待付钱等的「列队」上,可以设置服务时间的延迟、列队的形状和他人通过列队时的状态。

标识/旅程(Signage/Itineraries)
 设定「标识」,识别标识,利用标识的信息进行人和标识的相互作用的模拟。

「旅程」能够在路径上指定任务,导入小组形成(Form Group)、小组解散(Leave Group)、待机(Waiting)、延误(Delay)、削除(Remove)、坐标相互作用(Find via Signage)等的新任务。

根据「标记/旅程」的设定,如图3所示,能够模拟躲避普通路径(Path A)上的障碍,通过在标识(S1、S2、S3)上引导的代替路径(Path B)的行为。

■图3 标识/旅程(路径)

社会行为(Social Movement)
适应步行的速度,接近小组的成员,在成员间的传递过程上变换旅程,扩大了小组相互作用的功能。

软件使用性(Software Usability)
 图4基于准则的行为控制对话框例子,对话框变成选项卡切换方式来整理项目,并且使用之前版本可使用户访问变得更加简单。

根据命令行可以设定复杂的脚本,「EXODUS脚本文件」和大规模模拟时对应有效的「64比特OS」等,「EXODUS」软件体系对应了最新的「EXODUS」功能和硬件功能。

■图4 选项卡切换对话框(行为控制)
 下一版本开发中的功能
 今后我们面向「building EXODUS」的发行,「EXODUS」开发小组将持续的推进开发工作,如表2所示的是下期预计将要发布的新功能,几乎包含了所有的样本。

  1. 自动扶梯・电梯
  2. 【功能强化】循环模型 (适应旅程、紧急性、情绪的行为)
  3. 离散型和连续型的混合空间表现
  4. 空间导航(基于个人嗜好的最适路径选择)
  5. 综合3D可视化
  6. 【功能强化】脚本生成工具
  7. 【功能强化】数据分析工具 (askEXODUS)
■表2 buildingEXODUS开发中功能

自动扶梯
 图5的建筑物内有7,840人,利用4个楼梯室和32层的自动扶梯(1组8层,分为4组)进行避难时的调查事例。

■图5 自动扶梯

离散型和连续型的混合空间表现
 图6是离散型和连续型的混合空间表现模型的讨论事例。EXODUS模型根据PC的高性能化,渐渐地形成了大规模化和多人数化,今后可能研制开发出更加连续型的空间表现。

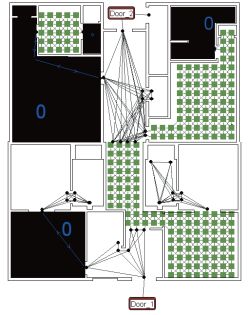

6 离散型和连续型的混合空间的表现
    (:粗散型、绿细离散型、白:连续型
 结束
 FORUM8除了「building EXODUS」以外,还利用了FSEG开发的海洋环境的避难和群集模拟软件「maritime EXODUS」、火灾模拟软件「SMARTFIRE」,我们正在开展日本和中国之间的各个产品的销售和模型作成支援等的技术支持。敬请期待今后的发展路程。
(Up&Coming '12 新年出版发行)
