土石流模擬和分析結果視覺化的UC-win/Road外掛程式
程式概要
由於日本的地形險峻且地質脆弱，土砂災害頻繁發生。雖然土石流災害中土砂災害所佔的比例較少，但犧牲者所佔的比例較多，且受害規模非常大。
作為土石流災害的防止、減輕策略的有效手段和硬體上的對策，攔砂壩的整治逐漸受到人們的重視。另外，作為軟體上的對策，對於危險度較高區域，進行資訊傳遞、警戒避難體制
的整備、地域住民的危險告知等方面的研討。同時，對住宅等的新建立地的控制、既存住宅的轉移等方面進行評估。
本產品將京都大學研究所農學研究科所開發的『土石流模擬器（Kanako）』作為解算器，而本公司另外為這套軟體準備了前處理部和後處理部，是一個將「可進行一系列土石流分析處理的『UC-1
土石流模擬』」與「把分析用匯入數據的製作及分析結果進行視覺化的『UC-win/Road

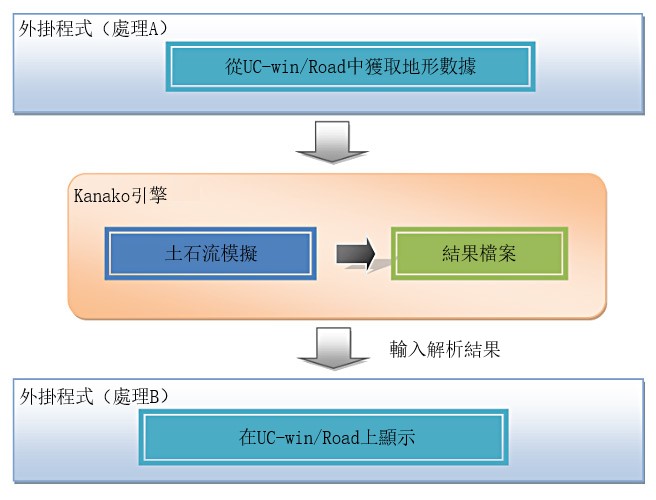

土石流外掛程式』」做整合的系統。系統構成及流程如下圖所示。
▲土石流模擬系統的流程
Ver.3.0.0 修訂內容＜2020年 10月20日 發佈＞
- 1.對應降雨強度和Road的地形資訊結合，自動計算水文圖。
- 2.對應讀取LandXML
- 3.設計攔砂壩並支援3DCAD數據匯入
- 4.支援河寬批量設定
- 5.對應固定地層以及活動地層的座標值設定
- 6.外掛程式的2D區域中的網格點數從200 x 200增加到300 x 300
UC-win/Road 土石流模擬外掛程式
-
概要
-
本外掛程式可從UC-win/Road模型輸出土石流模擬用的一維及二維分析領域（地形）。土石流模擬方面，匯入此分析領域，透過設計幾項必要條件即可執行模擬。
此外，透過本外掛程式匯入分析結果後，可在3DVR空間上確認土石流的時間變化之狀況。視覺化有助於土石流受害的的防止並有效地為減少災害提供對策，同時也是幫助地域住民迅速理解受災狀況的工具。
-
特點
-
本產品作為UC-win/Road的外掛程式所執行。土石流模擬器「Kanako」的引擎參考下述2項功能。
自動計算河流
製作土石流模擬模型時，需要事先設定土石流將流入的河流，而UC-win/Road具備從內建的地形數據中，自動選擇最適合的河流形狀並進行計算的功能。基本上到此步驟的模型建立皆可自動進行計算。
▲從UC-win/Road的地形數據庫中獲取河流形狀
對應高速描寫
根據高速描寫功能，可以同時執行下雨與駕駛模擬等功能。
▲運用高速描寫提升模擬時的效率
支援鍵盤設定河流形狀
可以使用鍵盤進行河流形狀設定並支援貼上功能，能根據資料的資訊直接貼上數據，同時也支援以分、秒為單位進行設定。
▲用鍵盤可以編輯河流形狀
追加聲音表現功能
根據土石流的模狀況進行聲音表現。對應wav檔案，利用聲音效效果，實現更加真實的模擬效果。
▲在設定頁面選擇效果音
導出功能
使用UC-win/Road的地形數據，簡單的操作就可以獲取分析數據。原本手動操作的地形數據的輸入，因為自動化而大幅縮短時間。
視覺化功能
土石流模擬器分析的數據用UC-win/Road可以進行視覺化。可以更加直觀的理解土石流的行進路線及影響範圍，可以作為強而有力的展示工具。

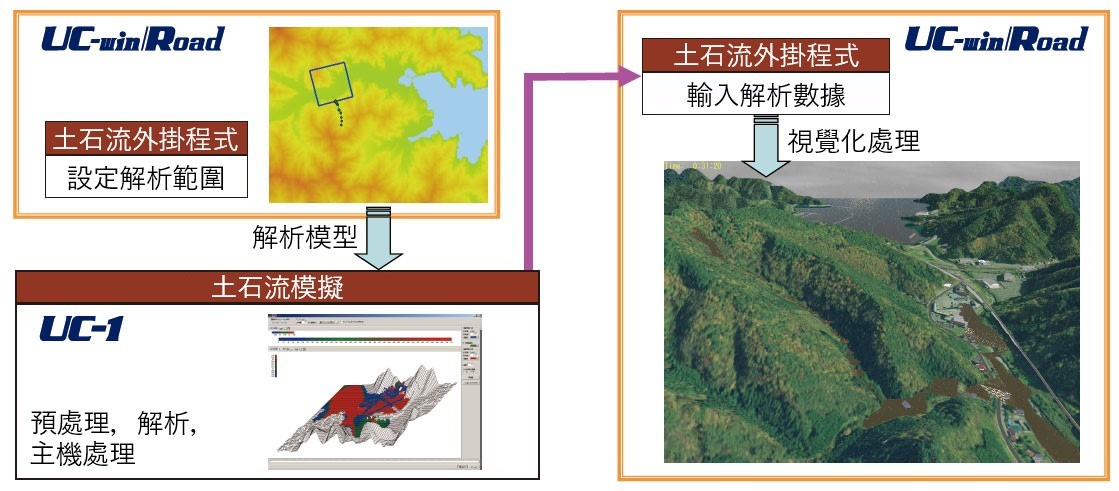

▲土石流設定到視覺化的流程
▲輸出數據
▲數據視覺化
▲從UC-win/Road取得分析範圍
▲新增觀測點、堤防
▲描繪選項
▲土石流分析結果的視覺化（左：顯示輪廓、右：土石流的近接表現）
UC-1 土石流模擬
-
概要
-
本產品將京都大學研究所農學研究科所開發的『土石流模擬器（Kanako）』作為解算器，而本公司另外為這套軟體準備了前處理部和後處理部，因此是一款可進行一系列土石流分析處理的程式。
-
特點
-
- 水面、河床形狀
- 流動深度
- 堆積厚度
- 觀測點的水域圖
考慮土石流的受害預測與攔砂壩的設定效果時，不僅是對土石流的發生地、流動域的陡坡地（一維領域）等區域，還有必須對容易發生土石掩埋及大量人口所居住的沖積扇地區 進行計算。本模擬的解算器『土石流模擬器（Kanako）』採用了結合模型。此模型中急陡坡領域按照一維模型；緩坡領 域按照二維模型進行計算。而在領域的邊界的峽谷出口，透過各自領域的計算結果的相互影響，從一維領域到二維領域可進行綜合計算。
下圖是『土石流模擬器（Kanako）』的分析結果畫面，在本模擬中準備了可視覺確認分析結果的後處理部。
▲Kanako的二維地形畫面（水深表示）
關於分析結果，以下的專案可以進行可視確認。
▲主畫面
▲一維領域
▲二維領域
▲流入水域圖
▲流動深度分析結果
根據降雨強度和UC-win/Road的地形資訊，自動進行流量計算
支援高速描寫功能、可以同時執行雨天和駕駛模擬。流量計算時，流量分析的方式一般使用「Kinematic Wave法」。將流域劃分並替換為單純模型，藉此計算各區間的單位流量數。上流有流量的情況下，也一併計算。需要計算流域的邊緣部的時間流量，這部分作為流量圖進行輸入。
▲自動產生流量圖的示例
▲Kinematic Wave的概念圖
輸入LandXML數據
支援匯入LandXML檔案，在BIM / CIM中使用。在各種設計中廣泛使用的LandXML格式的地形中進行土石流模擬。
▲匯入LandXML數據進行或用的示例圖
防沙壩的設計・與3DCAD數據的連線
在本產品中所輸入有關堤防的相關條件，可以匯出「攔砂壩的設計・3DCAD」用的數據。藉此簡化「攔砂壩的設計・3DCAD」的數據輸入，將可實現更加效率的設計。此外，在匯出前想對「防沙壩的設計・3DCAD」的各種條件進行變更時，在本產品的「構造物（防砂壩）的詳細畫面」裡，可以對於堤防的高度等條件進行新設定。
▲UC-1土石流模擬器/攔砂壩的設計、與3DCAD連動時的示例
使用標準和參考文獻
-
- 和田孝志，里深好文，水山高久：土石流的一維、二維模擬模型的結合，砂防學會志，Vol.61，No.2， p.36-40，2008.
- 中谷加奈，里深好文，水山高久：搭載GUI的土石流一維模擬開發，砂防學會志，Vol.61，No.2， p.41-46，2008.
- 中谷加奈，和田孝志，里深好文，水山高久：搭載GUI的通用土石流模擬器開發，第4回土砂災害相關論文集，p.149-154，2008.
- 里深好文，水山高久：設定砂防堤壩領域的土石流流動、堆積相關數值計算，砂防學會志，Vol.58，No.1，p.14-19，2005.
產品價格
-
本體價格
-
>
UC-win/Road
產品價格
■本體價格
產品名稱稱
價格
UC-win/Road 土石流模擬外掛程式 Ver.3 OPEN 訂閱價格
-
訂閱價格
-
■服務內容
・免費提供版本升級 ・電話技術諮詢服務
・諮詢服務（電子郵件、FAX） ・下載服務 ・維護資訊傳送服務
對象產品 第1年訂閱費用 往後每年
(UC-win/Road 土石流模擬外掛程式 Ver.3)免費 OPEN
(UC-win/Road 土石流模擬外掛程式 Ver.3 浮動授權)OPEN
租賃授權/浮動租賃授權價格
■租賃授權：以低廉的價格，短時間使用產品。
■浮動租賃授權：透過網路認證，可以在任意地點、任意電腦使用。
■臨時租賃授權：可以在現有產品授權的基礎上臨時增加授權數量。以租賃許可期限（1到3個月）為單位進行授權，並根據使用記錄進行收費。提前預約，可享受租賃授權15%的價格優惠。可以透過使用者資訊頁面申請
※租賃授權/浮動租賃授權使用開始後不可期間変更。如果期間延長可再申請。
-
租賃授權/浮動租賃授權
-
■租賃授權
對象產品 1個月 2個月 3個月 6個月 UC-win/Road 土石流模擬外掛程式 Ver.3 OPEN OPEN OPEN OPEN ■浮動租賃授權
對象產品 1個月 2個月 3個月 6個月 UC-win/Road 土石流模擬外掛程式 Ver.3 OPEN OPEN OPEN OPEN 版本開發履歷
-
版本開發履歷
-
UC-win/Road 土石流模擬外掛程式 Ver.3 版本 發佈日 版本升級內容 3.0.0 20/10/20 - 支援流域設定，在土石流模擬中自動計算水域圖
- 外掛程式的2D區域中的網格點數從200 x 200增加到300 x 300
UC-1 土石流模擬外掛程式 Ver.2 版本 發佈日 版本升級內容 2.0.0 20/10/20 - 根據降雨強度和Road的地形資訊自動計算水位
- 對應讀取LandXML檔案
- 大壩設計數據支援與3D CAD的連線
- 支援批量設定河流寬度
- 支援固定地層和移動地層的座標值設定
- 外掛程式的2D區域中的網格點數從200 x 200增加到300 x 300
執行環境
-
執行環境
-
OS Windows 8 / 10 （推薦 64bitOS） CPU 英特爾® i5-3470，i7-3770以上
或者同等處理器（推薦 CPU主頻 3.2GHz、四核以上）記憶體要求(含OS） 4GB以上 （推薦 64bitOS＋8GB以上） 必要的儲存空間 1GB以上 （推薦 4GB以上）
※UC-win/Road本體和其他外掛程式的下載的必要空間。顯示卡 NVIDIA® GeForce GTX560以上、顯示記憶體 1GB以上、OpenGL3.1以上
（推薦 GeForce GTX670、Quadro 4000以上、顯示記憶體 2GB以上、OpenGL4以上）解析度 1024x768以上 （推薦1920×1080以上） 支援輸入數據格式 DFP、DAT 參考 ＜外掛程式＞UC-win/Road 圖片示例
