Chương trình sử dụng biểu đồ Gantt để sắp xếp, biểu diễn lịch trình (thời gian biểu) trực quan. Tại tính năng thiết lập biểu đồ, người dùng có thể thiết lập các nhiệm vụ (task) riêng lẻ trên thời gian biểu. Biểu đồ cũng có tính năng hiển thị ngày nghỉ bằng màu xám khi người dùng đã thiết lập thông tin về ngày, giờ làm việc.

▲Biểu đồ Gantt

Biểu đồ Gantt hiển thị các nhiệm vụ (task) trong thời gian biểu. Các task sẽ được chia thành các subtask (nhiệm vụ nhỏ hơn), mối liên hệ giữa chúng được biểu diễn dưới dạng sơ đồ cây. Trong biểu đồ Gantt, task và subtask sẽ được biểu thị khác nhau để dễ phân biệt. Ngoài ra, màu hiển thị của từng task có thể được thay đổi tùy theo người dùng.

Mỗi task có ngày giờ bắt đầu và kết thúc, được chỉnh theo định dạng ngày (năm / tháng / ngày) và giờ (giờ : phút : giây). Các công cụ quản lý task gồm phân cấp task, thêm task hoặc subtask, xóa hoặc sao chép task, chỉnh sửa mối quan hệ giữa các task bằng cách kéo và sắp xếp chúng trong sơ đồ cây.

 Tính năng zoom cho phép hiện mức độ chi tiết khác nhau của thời gian biểu. Người dùng có thể vừa xem thời gian, vừa thao tác thu nhỏ/ phóng to bằng cách kéo thanh trượt (slider) hoặc thao tác Ctrl + cuộn con lăn chuột. Mức độ chi tiết tối đa của thời gian biểu là hiển thị đến từng giờ, và người dùng có thể thao tác thu nhỏ để thời gian biểu hiển thị theo ngày, theo tháng hoặc theo năm. Tính năng này cho phép sử dụng mô phỏng 4D để xây dựng kế hoạch, tiến độ làm việc trong khoảng thời gian dài, kiểm tra chi tiết công việc đến từng phút, đánh giá tính khả thi và tối ưu hóa các quy trình công việc phức tạp.

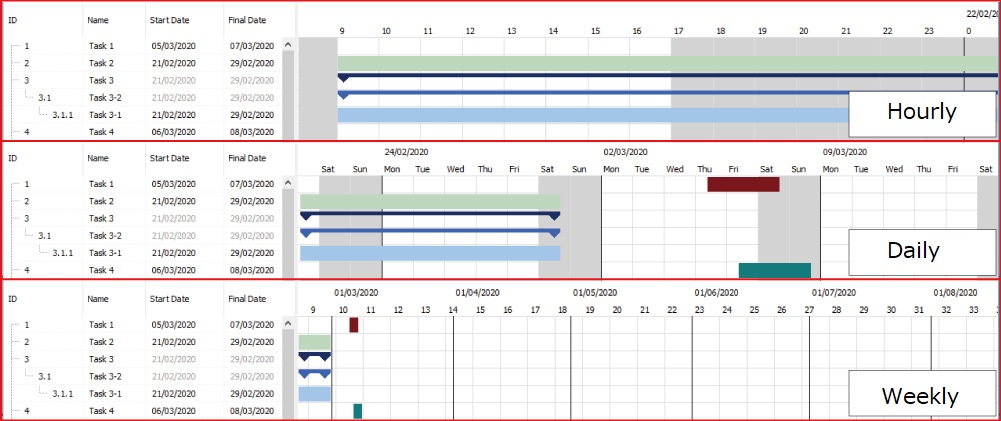

▲Các cấp độ hiển thị chi tiết thời gian biểu

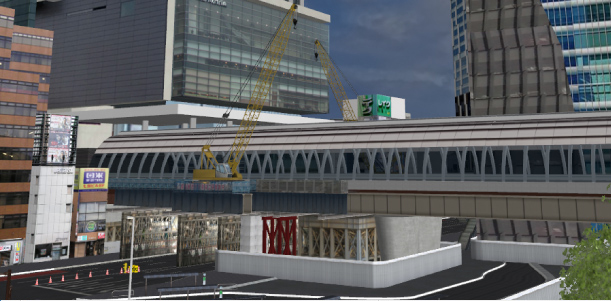

Để đưa nhanh một mô hình 3D trong không gian ảo của UC-win/Road vào mô phỏng 4D, người dùng có thể chọn task để mô phỏng, điều khiển mô hình đó. Khi nhấp chuột chọn mô hình, tại cửa sổ hiện ra, người dùng có thể gán mô hình đó cho bất kỳ task nào. Mô hình có thể được đặt thời gian hiện/ ẩn trong khoảng thời gian bắt đầu/ kết thúc lịch trình, bắt đầu/ kết thúc task.

▲Liên kết task với mô hình

• Dịch chuyển: chạy dọc theo đường cong (flight path - đường bay) hoặc chạy dọc giữa hai điểm được người dùng thiết lập theo thời gian.
• Hành vi, chuyển động của mô hình: Điều khiển chuyển động của các bộ phận của mô hình bằng cách cài đặt các chuyển động theo thời gian. Một số mô hình có chuyển động (animation) được thiết lập sẵn (ví dụ chuyển động quay của cánh tay cần trục xe cẩu), người dùng có thể sử dụng các chuyển động này.
• Tính năng cũng có thể sử dụng để hiển thị đối tượng, vật thể mang tính tạm thời, không di chuyển trong khoảng thời gian nhất định. Ví dụ: đặt biển cảnh báo xung quanh tòa nhà đang xây dựng và dỡ biển sau khi hoàn thành.

▲Cửa sổ cài đặt hành vi/ chuyển động của tài nguyên

Một task có thể gồm nhiều chuyển động, hành vi được gán cho nhiều tài nguyên khác nhau. Do vậy, đối với một task phức tạp, người dùng có thể gom nhóm các chuyển động, hành vi của tài nguyên lại, thay vì phân chia công việc thành các subtask. Biểu đồ Gantt có thể được xây dựng độc lập với hành vi của mô hình, giúp việc thiết lập linh hoạt hơn.

Tính năng mô phỏng 4D trước đó đã được thêm các biến về tính toán chi phí, khối lượng bóc tách, giá vật liệu, v.v. Từ biểu đồ Gantt trong mô phỏng 4D, người dùng có thể thêm các biến số đó, theo dõi sự thay đổi của mỗi biến theo thời gian và biểu diễn dữ liệu đó ở dạng biểu đồ.
Chế độ xem 3D và trực quan hóa tiến độ xây dựng, chi phí và khối lượng vật liệu bằng biểu đồ cho phép kiểm tra, lập kế hoạch và đánh giá các điều kiện liên quan đến thi công như an toàn lao động, tổ chức tuyến đường vận chuyển, quản lý nguyên vật liệu, yếu tố giao thông, thời tiết, ánh sáng tự nhiên và chiếu sáng ban đêm.

▲Tính năng mô phỏng nD và biểu diễn bằng biểu đồ

Sau khi hoàn thành cài đặt tất cả task, tài nguyên và hành vi/ chuyển động, người dùng có thể phát lại mô phỏng tiến trình dự án. Tính năng giúp xem mô phỏng trong khoảng thời gian thực hiện công việc dự án. Người dùng có thể chỉnh tốc độ chạy mô phỏng bằng cách thay đổi thang thời gian (time scale) trong cài đặt mô phỏng để chạy mô phỏng theo thời gian thực hoặc tua nhanh hơn để thuận tiện cho việc kiểm tra kế hoạch, lịch trình dài hạn.

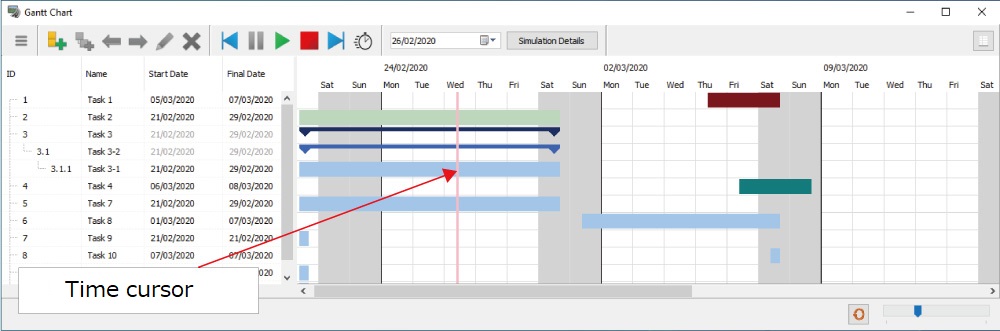

Trong quá trình chạy mô phỏng, con trỏ thời gian (time cursor) sẽ chỉ thời điểm (ngày, giờ) tương ứng trong thời gian biểu của dự án trên biểu đồ Gantt. Từ cửa sổ phát lại người dùng có thể dừng mô phỏng, di chuyển con trỏ thời gian ra trước/ sau.
Chỉ cần nhấp chuột, người dùng có thể xem được ngày giờ thực hiện công việc cụ thể, kiểm tra tiến độ thực hiện dự án dễ dàng.

▲Cửa sổ phát lại (replay)

Khi người dùng lưu file dự án UC-win/Road, dữ liệu mô phỏng 4D được lưu cùng với file đuôi RD. Ngoài ra, dữ liệu tạo bởi plugin mô phỏng 4D có thể được lưu dưới dạng file csv. File này chứa tất cả thời gian biểu, tất cả các mô hình được liên kết, tài nguyên (resource) và các hành vi, chuyển động của tài nguyên.
Đồng thời, người dùng cũng có thể import dữ liệu thời gian biểu qua file định dạng csv vào UC-win/Road. Mô hình 3D có thể được liên kết với file csv và được bố trí, sắp xếp đơn giản theo dữ liệu thời gian biểu bằng cách import file csv.
Chương trình này cũng có thể liên kết với các ứng dụng khác. Ví dụ: thời gian biểu đã tạo trong UC-win/Road có thể được xuất ra và mang sang các chương trình, ứng dụng khác. Ngược lại, dữ liệu thời gian biểu được tạo bằng phần mềm của bên thứ ba có thể được import vào UC-win/Road để thực hiện mô phỏng 4D, biểu diễn tiến trình thực hiện dự án trong không gian 3D để kiểm tra tính khả thi và điều kiện môi trường xung quanh.
