| FORUM8デザインフェスティバル2015-3Daysにて開催 各コンテスト結果発表！
|
FORUM8 Design Festival 2015-3Daysにて開催された、各コンテストの受賞結果の速報を掲載しました。
●「第2回 ナショナル・レジリエンス・デザインアワード」 結果発表！
・グランプリ ： 株式会社RATECH
「レベル2地震動および津波荷重を考慮した耐震性能照査
−防潮水門に対する地震動と津波の一連解析−」
使用プログラム ： Engineer's Studio®
・優秀賞 ： 株式会社エーバイシー
「国土強靭化に資するための下水道施設の合理的な耐震補強設計手法
−汚泥濃縮タンクの非線形有限要素解析−」
使用プログラム ： Engineer's Studio® |
▲グランプリ |
▲優秀賞 |
|
|
| ▲Page Top |
 |
平成20年3月に土木研究所より「地震時保有水平耐力法に基づく水門・堰の耐震性能照査に関する計算例」が示されました。
本製品は、この計算例に示される設計手法を参考として水門・堰の常時・レベル1地震時、およびレベル2の耐震性能照査を行います。 |
【主な改訂内容】
| 1. |
「堰柱床版」上の任意荷重を追加 |
| 2. |
終局曲げモーメントMu算出に、終局ひずみ発生位置の直接指定機能を追加 |
| 3. |
堰柱断面の水流方向のせん断耐力算出に、有効幅bの直接指定機能を追加 |
| 4. |
許容応力度法照査について、地震時のみ照査する計算オプションを追加 |
| 5. |
門柱の任意荷重について「水流方向位置」、「直角方向位置」の入力を追加 |
| 6. |
任意荷重に水平荷重、作用ケース、慣性力と作用方向を追加 |
| 7. |
レベル2照査の堰柱基部断面力算出用骨組モデルの解析結果出力オプションを追加 |
|
▲メイン画面 |
| ●製品価格 |
※価格はすべて税別表示です |
| 製品名 |
価格 |
| 水門の設計計算 Ver.4 |
359,000円 |
|
| ●アップグレード価格 |
|
| 製品名 |
対象製品 |
価格 |
改訂期限 |
| 水門の設計計算 Ver.4 |
水門の設計計算 Ver.3 |
179,500円 |
'16.05.31 |
|
| ≫製品価格詳細 |
|
|
| ▲Page Top |
| 「二柱式橋脚の設計計算」は、単柱式RC橋脚の設計プログラムである「橋脚の設計」をベースに、はり無し二柱式モデルに対応した設計計算プログラムです。 |
【主な機能及び特長】
| 1. |
常時，レベル1地震時の安定計算（直接基礎）
（杭基礎：「基礎の設計 Ver.1.1.0」以降との連動） |
| 2. |
常時，レベル1地震時の許容応力度法照査（柱、フーチング） |
| 3. |
レベル2地震時の保有水平耐力法照査（柱、フーチング） |
| 4. |
補強設計（柱、フーチング） |
| 5. |
ESエクスポート |
|

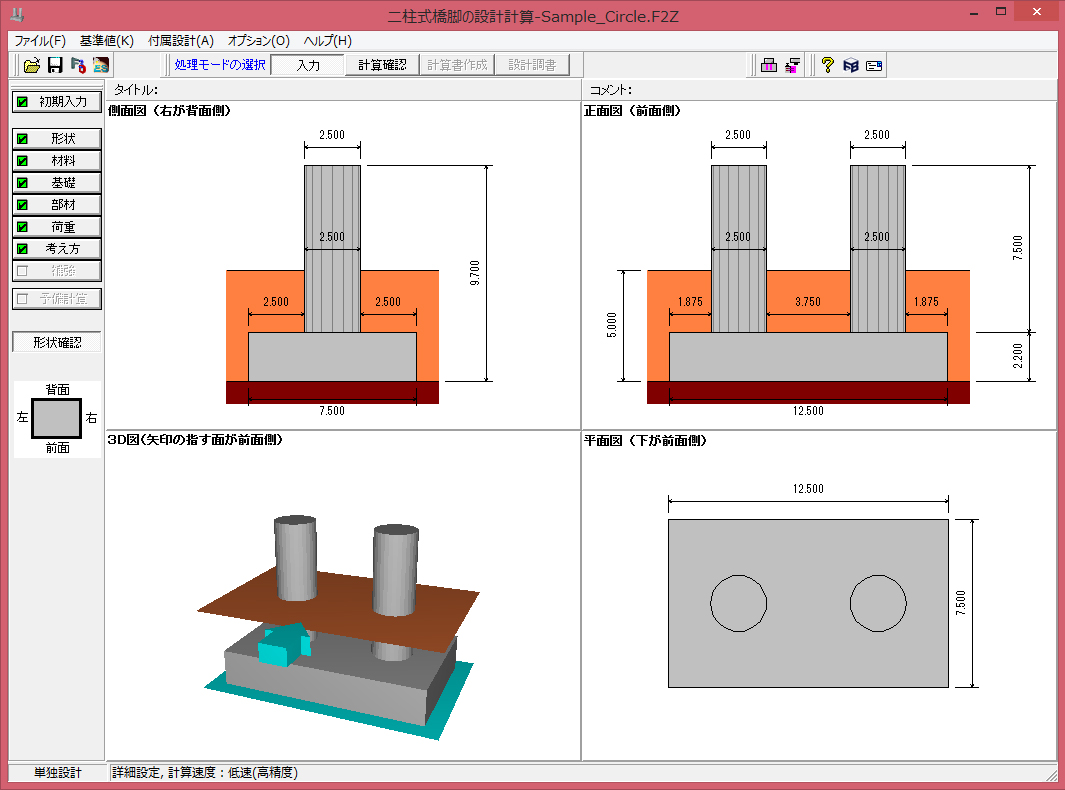

▲メイン画面 |
| ●製品価格 |
※価格はすべて税別表示です |
| 製品名 |
価格 |
| 二柱式橋脚の設計計算 |
380,000円 |
|
| ≫製品価格詳細 |
|
|
| ▲Page Top |
| 本製品は、「河川構造物の耐震性能照査指針・解説（平成24年2月）」に準拠した、コンクリート擁壁式特殊堤の設計計算を行うプログラムです。竪壁部と基礎部（杭基礎、うなぎ止め矢板を含む）を全体でモデル化した一体解析により、耐震性能照査を行います。 |
【主な機能及び特長】
| 1. |
常時、レベル1地震時の線形解析、許容応力度法による断面照査に対応 |
| 2. |
レベル2地震時の非線形解析、曲げやせん断の耐力照査に対応 |
| 3. |
解析には弊社製品『Engineer’s Studio®』の計算部ソルバーを使用 |
| 4. |
液状化判定、低減係数の自動計算に対応 |
| 5. |
M-φ要素の自動算定に対応 |
| 6. |
地盤ばねの自動算定に対応 |
| 7. |
杭の抵抗特性の自動算定に対応 |
| 8. |
鋼矢板やH鋼材についても、M-φ要素、杭の抵抗特性の自動算定が可能 |
|
▲メイン画面 |
| ●製品価格 |
※価格はすべて税別表示です |
| 製品名 |
価格 |
| RC特殊堤の設計計算 |
380,000円 |
|
| ≫製品価格詳細 |
|
|
| ▲Page Top |
| 堤防開削する工事において河川堤防にかわる仮締切を鋼矢板二重式工法により施工する場合の設計、CAD図面作成を行うプログラムです。 |
▲メイン画面 |
【主な改訂内容】
| 1. |
「鋼矢板芯壁堤鋼矢板による河川堤防補強工法設計の手引き（案）」に対応
鋼矢板芯壁堤による洪水・地震(液状化)対策等機能に対応 |
| 2. |
鋼矢板・鋼管矢板の腐食の考慮 |
| 3. |
「標準値(中部要領)」「標準値(漁港基準)」の設定に対応 |
|
| ●製品価格 |
※価格はすべて税別表示です |
| 製品名 |
価格 |
| 二重締切工の設計 Ver.3 |
232,000円 |
|
| ≫製品価格詳細 |
|
|
| ▲Page Top |
柔構造樋門の設計は、「柔構造樋門設計の手引き(平成10年11月)(財)国土技術研究センター」を主たる適用基準とした柔構造樋門本体縦方向、本体横方向、門柱、胸壁、翼壁、しゃ水工の設計計算を支援するプログラムです。
今回、函体縦方向の杭支持(杭基礎)のモデルを設計可能とした杭支持オプションに対応しました。 |
【主な機能及び特長】
| 1. |
杭支持モデルの設計(L1許容応力度法、L2)に対応 |
| 2. |
杭種：鋼管杭、RC杭、PHC杭、場所打ち杭、SC杭、SCPHC杭、鋼管ソイルセメント杭、回転杭に対応 |
| 3. |
各スパン、ブロックの縦方向座標ごとに杭種、杭長、杭本数等を指定可能 |
| 4. |
RC杭、PHC杭、SC杭は杭基礎設計便覧から断面定数等を参照 |
| 5. |
杭支持モデルは常時、L1地震時、L2地震時を弊社製品「Engineer's Studio®」の計算エンジンを利用して解析 |
|
▲メイン画面（杭支持モデル） |
| ●製品価格 |
※価格はすべて税別表示です |
| 製品名 |
価格 |
| 柔構造樋門の設計 Ver.8 |
470,000円 |
| 杭支持オプション |
173,000円 |
|
| ≫製品価格詳細 |
|
|
| ▲Page Top |
|
 |
現在下記キャンペーンを実施中です。キャンペーンは12月25日までとなっておりますので、お早めにご利用ください。
※ 同一対象プログラムに対しての複数キャンペーンの併用はできません。 ≫≫キャンペーン一覧 |
 |
| ◆キャンペーン期間：2015年 10月 1日（木） 〜 2015年 12月 25日（金） |
≫キャンペーン詳細 |
■特典：新規リリース製品20％OFF
期間中にリリースされた新製品をご購入の場合、定価より20％OFFの価格でご提供いたします。 |
|
 |
| ◆キャンペーン期間：2015年 10月 1日（木） 〜 2015年 12月 25日（金） |
≫キャンペーン詳細 |
■特典：複数ライセンス（2製品以上）購入時15％OFF
期首スタートに合わせて、フォーラムエイト製品を複数ライセンス（2製品以上）ご購入の場合、価格の合計から15％OFFいたします。
>>製品一覧 |
|
 |
| ◆キャンペーン期間：2015年 10月 1日（木） 〜 2015年 12月 25日（金） |
≫キャンペーン詳細 |
■特典：保守再契約50％OFF！アップグレード、旧版改訂20％OFF！
製品の最新版保有で保守契約未加入の場合、保守再契約（通常保守契約1年3倍）の費用を50％OFFいたします。
また、アップグレード、旧版改訂を行う場合、それぞれの価格から20％OFFでご提供いたします。 |
|
 |
| ◆キャンペーン期間：2015年 10月 1日（木） 〜 2015年 12月 25日（金） |
≫キャンペーン詳細 |
■特典：技術サービス5％OFF！
年度末の繁忙期に先がけて、キャンペーン期間中に技術サービスを早めにご利用頂くことで、5％OFFの割引価格でご提供いたします。 |
|
 |
| ◆キャンペーン期間：2015年 10月 1日（木） 〜 2015年 12月 25日（金） |
≫キャンペーン詳細 |
■特典：弊社主催・出展イベントに参加で来場登録！1つ：5％OFF、2つ：10％OFF、3つ：15％OFF
フォーラムエイトデザインフェスティバル 2015を含む弊社主催、または出展イベントにご来場で登録！来場登録数（最大3つ）に応じて製品購入時に割引をいたします。
■対象：10/1〜12/25開催のイベント・フェア
>>フォーラムエイト出展イベント一覧 |
|
|
| 無償リビジョンアップ製品のご案内
|
| サポート、保守契約ユーザ様はユーザ情報ページより下記製品を無償ダウンロードできます。最新版へ更新の上ご利用ください。 |
|
| ●UC-win/Road Ver.10 Ver.10.01.02 （2015年12月10日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
Presentation、Cluster Display Client、Cluster Multi User Client、Suite の各エディションでカスタムプラグインに対応 |
| ・ |
VR-Cloud v6.1サーバに対応 |
| ・ |
MDS オートマティックギアドライビングシミュレータに対応 |
|
| ●Maxsuf Ver.20.00.05.47 （2015年12月10日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
Maxsurf Modeler：
・膨大な量のマーカー（レーザースキャンの入力など）のサーフェイス フィッティングに対応
・レンダリングメッシュにエクスポートファイル形式を追加(*.obj, *.x , *.stl ) |
| ・ |
Maxsurf Stability：
・タンク内液体平面の透明およびシェード、端部のクロスハッチ表示に対応
・船舶モデルの風圧面積と水中投影面積の改善
・自動バラストコマンドに必要排水量と実際排水量、およびLCGとTCGの確認 |
| ・ |
Maxsurf Structure：
・プレート衝突の検出、警告ダイアログ表示 |
| ・ |
Maxsurf Motions：
・波浪状態の標準リストに Ochi Hubble 2 パラメータスペクトルを追加。
・パネル法解析におけるユーザ定義のヒールとトリム。モデルを任意の姿勢で配置 |
| ・ |
Maxsurf Resistance：
・韓国船級協会「“Rules for the Towing Survey of Barges and Tugboats” 2010」に基づく新しい艀抵抗力アルゴリズムの
実装。 |
|
| ●水門の設計計算 Ver.3 Ver.3.01.01 （2015年12月10日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
Aw=0mm2の場合は帯鉄筋間隔0mmに対応 |
| ・ |
主鉄筋の入力値「始点距離」について入力制限値を拡張 |
|
●UC-Drawツールズ（Abutment） Ver.1.2（平成24年道示対応版） Ver.1.22.00
（2015年12月2日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
SXF共通ライブラリを Ver.3.10からVer.3.30へ更新 |
| ・ |
AutoCAD 2013形式のDXF、DWG出力に対応 |
| ・ |
図面生成時の引出線編集機能を拡張（引出線表示部の重なり自動回避に対応 |
| ・ |
壁天端が胸壁より高い場合、翼壁水平鉄筋の胸壁側フックを省略するように改善 |
|
| ●UC-Drawツールズ（Manhole） Ver.1.06.00 （2015年12月2日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
SXF共通ライブラリを Ver.3.10からVer.3.30へ更新 |
| ・ |
AutoCAD 2013形式のDXF、DWG出力に対応 |
| ・ |
集水枡垂直鉄筋の「定尺鉄筋」および「継ぎ手鉄筋」に対応 |
| ・ |
鉄筋（簡易）画面で、集水枡天端筋「鉄筋径」「鉄筋記号」の設定に対応 |
| ・ |
開口部の形状に応じた開口省略記号の作図に対応 |
|
| ●UC-Drawツールズ（U-type wall） Ver.1.11.00 （2015年12月2日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
「開水路の設計」データ読込みと図面作成に対応 |
| ・ |
側壁断面に勾配がある場合の側壁底版一体鉄筋の配置に対応 |
| ・ |
SXF共通ライブラリを Ver.3.10からVer.3.30へ更新 |
| ・ |
AutoCAD 2013形式のDXF、DWG出力に対応 |
|
| ●UC-Drawツールズ（Retaining wall） Ver.1.12.00 （2015年12月2日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
SXF共通ライブラリを Ver.3.10からVer.3.30へ更新 |
| ・ |
AutoCAD 2013形式のDXF、DWG出力に対応 |
| ・ |
主鉄筋の曲げ長算出方法を拡張（鉄筋曲げ加工を考慮し、定着長=直線長+円孤長とした曲げ長算出に対応） |
| ・ |
逆T式擁壁のシングル配筋に対応 |
| ・ |
底版主鉄筋（下面筋）の「曲げなし形状」に対応 |
| ・ |
開口部補強筋の鉄筋長を改善 |
|
●マンホールの設計 Ver.5 Ver.5.01.01
●UC-1 Engineer's Suite 水工スイート マンホールの設計 Ver.2.01.01
（2015年12月1日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
図面作成：対象構造物名称を「集水枡」から「集水桝」に変更 |
| ・ |
図面作成：入力画面で入力された頂底版鉄筋と側壁鉄筋の大きい方の鉄筋径を図面作成時の頂底版鉄筋径に使用する
ように改善 |
|
●下水道管の耐震計算 Ver.2 Ver.2.01.01（2015年11月24日 リリース）
●UC-1 Engineer's Suite 水工スイート 下水道管の耐震計算 Ver.1.01.01
（2015年11月25日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
ポリエチレン管、常時の不同沈下量を算出の改善 |
| ・ |
ポリエチレン管の地震動によるひずみ伝達係数の更新 |
|
●UC-1 Engineer's Suite 下部工基礎スイート 基礎の設計 Ver.3.01.00
（2015年11月19日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
杭基礎：「平成26年7月 設計要領第二集 橋梁建設編」の落橋防止作動時の照査に対応 |
| ・ |
ケーソン、鋼管矢板、連壁：頂版せん断鉄筋のカウント方法を改善 |
| ・ |
ケーソン：作業室天井スラブのレベル２地震時照査の曲げ照査を改善 |
|
| ●基礎の設計 Ver.1.01.00 （2015年11月18日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
杭基礎：「平成26年7月 設計要領第二集 橋梁建設編」の落橋防止作動時の照査に対応 |
| ・ |
ケーソン、鋼管矢板、連壁：頂版せん断鉄筋のカウント方法を改善 |
| ・ |
ケーソン：作業室天井スラブのレベル２地震時照査の曲げ照査を改善 |
| ・ |
「二柱式橋脚の設計計算」との連動に対応 |
|
| ●橋台の設計 Ver.14 Ver.14.01.00 （2015年11月18日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
H26.7設計要領の落橋防止作動時における杭基礎連動に対応 |
| ・ |
結果一覧計算書において、付属設計の翼壁の名称を反映 |
|
●擁壁の設計 Ver.15 Ver.15.02.04
●UC-1 Engineer's Suite 仮設土工スイート 擁壁の設計 Advanced Ver.3.02.04
（2015年11月18日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
|
●Engineer's Studio® Ver.5 Ver.5.00.03（2015年11月11日 リリース）
●FEM Engineer's Suite FEM解析スイート Engineer's Studio® Ver.2.00.03
（2015年11月12日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
モデル上で選択と表選択状態の連動 |
| ・ |
節点重複判定の閾値設定機能 |
| ・ |
コピー貼り付け時に同一節点とみなす閾値設定機能 |
| ・ |
円状平板のメッシュ要素やプリミティブ座標系の自動設定 |
| ・ |
節点や要素を位置でソートする機能（円筒座標系、球座標系対応） |
| ・ |
鏡像位置に移動や複写する「ミラー」機能 |
| ・ |
H14道示VタイプIに「Edesを考慮する」スイッチ追加（道路橋の耐震補強設計用途） |
| ・ |
限界状態照査に列追加 |
|
| ●BOXカルバートの設計 Ver.13 Ver.13.01.13 （2015年11月12日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
レベル2地震時の部材非線形解析「計算分割数」上限値を100に拡張 |
|
●BOXカルバートの設計 Ver.14 Ver.14.00.02 （2015年11月6日 リリース）
●UC-1 Engineer's Suite 仮設土工スイート BOXカルバートの設計 Ver.3.01.01
（2015年11月11日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
レベル2地震時の部材非線形解析「計算分割数」上限値を100に拡張 |
| ・ |
ウイング補強鉄筋画面の本体配筋との連動機能改 |
|
| ●UC-1 Engineer's Suite 積算 Ver.1.03.02 （2015年11月11日 リリース） |
≫≫製品詳細 |
【主なリビジョンアップ内容】 バージョン更新内容
| ・ |
建設物価調査会（建設物価、土木コスト 情報）および経済調査会（積算資料、土木施工単価）の基礎単価 2015年10月
号に対応 |
|
●UC-Drawツールズ（Box culvert） Ver.1.16.00
●UC-Drawツールズ（Pier） Ver.1.2（平成24年道示対応版）Ver.1.22.00
●UC-Drawツールズ（Pile） Ver.1.2（平成24年道示対応版）Ver.1.21.00（2015年11月6日 リリース） |
≫≫製品詳細
≫≫製品詳細
≫≫製品詳細 |
【主なリビジョンアップ内容】 Box culvert更新内容 Pier更新内容 Pile更新内容
| ・ |
「基礎の設計（直接基礎）」のデータ読込みと図面作成 |
| ・ |
「段差フーチング」の対応 |
| ・ |
SXF共通ライブラリを Ver.3.10からVer.3.30への更新 |
| ・ |
AutoCAD 2013形式のDXF、DWG出力対応 |
|
|
| ▲Page Top |
 |
|
|
|
|
|
■発行 フォーラムエイトパブリッシング
|
|
|
|
FORUM8 News Vol.251
|
|
|
