等流・不等流の計算・3DCAD Ver.10

レベル1,1a,2,2a,3の等流・不等流計算

等流・不等流の計算・3DCAD Ver.10

初版リリース:2010.04.28/最新Ver.リリース:2023.06.30

¥184,800(税抜¥168,000)

関連製品:等流の計算

プログラム概要

「等流・不等流の計算・3DCAD」は、「等流の計算」に不等流計算機能を追加した製品です。
この製品は、「等流の計算」の全ての機能を含みます。

建設省河川砂防技術基準(案)同解説-調査編に準じた平均流速公式のレベル1、1a、2、2a、3を使用した等流および不等流計算を行います。等流計算はクッター式にも対応しています。断面形状は、閉断面(円形、幌型、馬蹄形など)、開断面(河川断面、任意形状など)ともにサポートしています。不等流計算では、局所流として、合流、屈曲、橋脚による堰上げ、損失水頭(直接指定または流速から算出)を考慮することが可能です。また、不等流計算の流路において、大きさだけが異なる同形状の断面間の場合は、内挿断面を自動的に作成することが可能です。形状図、結果図の表示および計算過程の詳細表示機能が充実しているので、結果値の確認や、不等流計算における収束状況の確認などを容易に行えます。

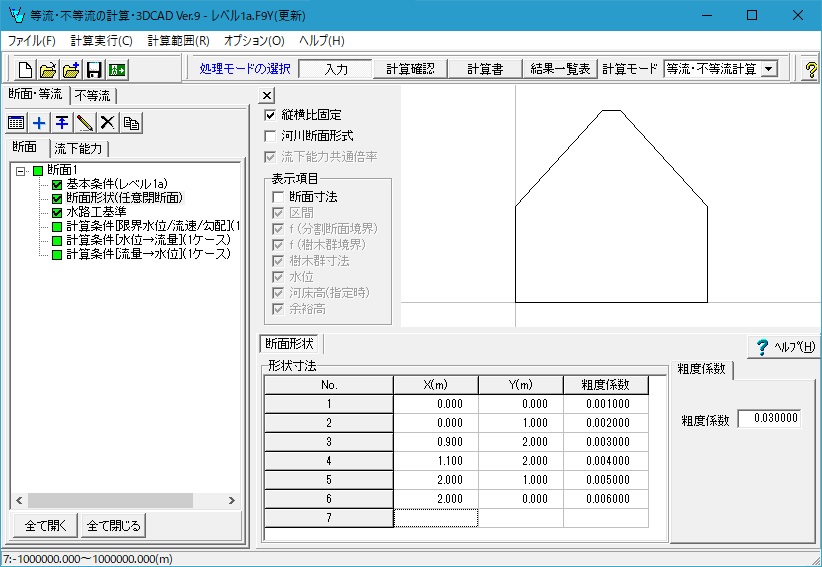

▲メイン画面

▲不等流の流下能力画面

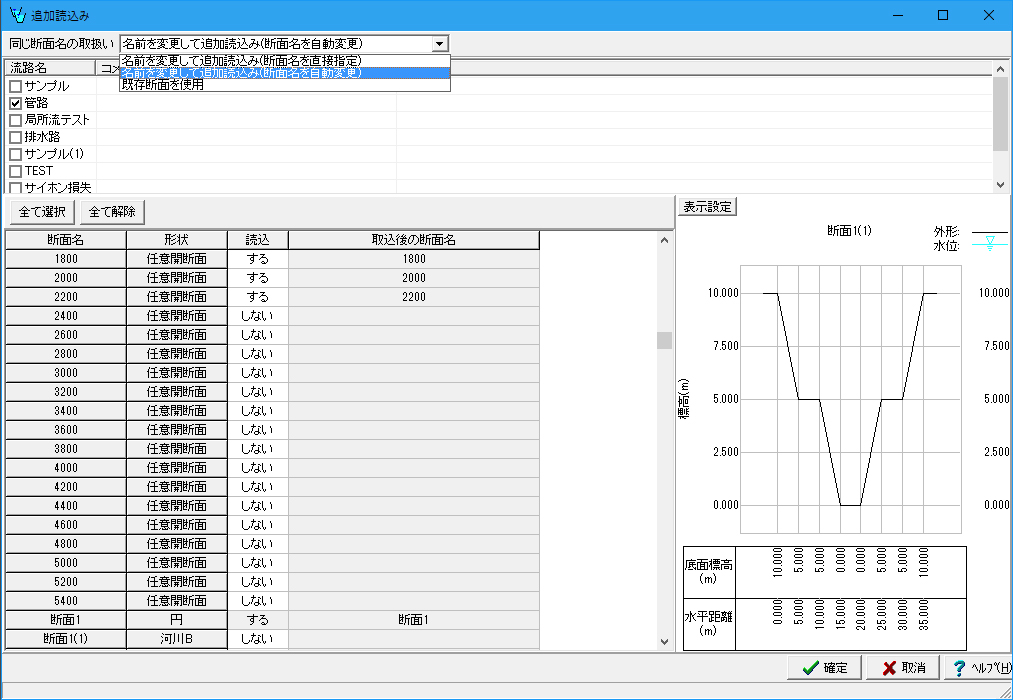

▲別ファイル断面の追加読込画面

▲等流計算条件一括入力画面

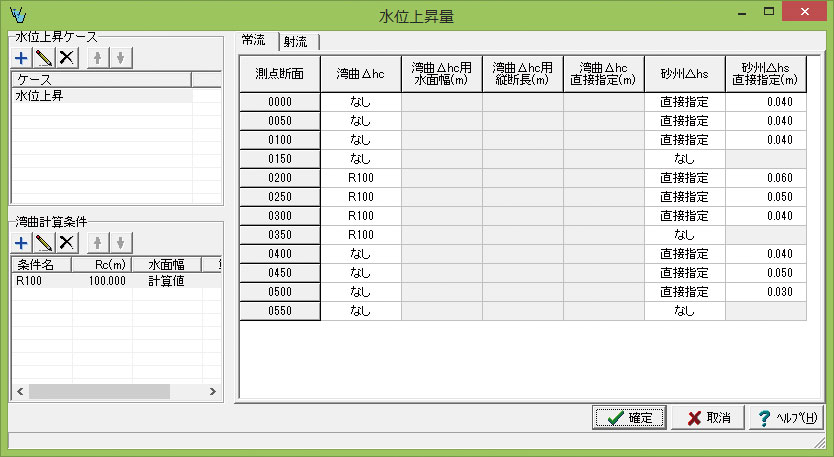

▲水位上昇量入力画面

Ver.10.0.0 改定内容<2023年 6月 30日リリース>

  1. 任意開断面、任意閉断面のR付形状に対応

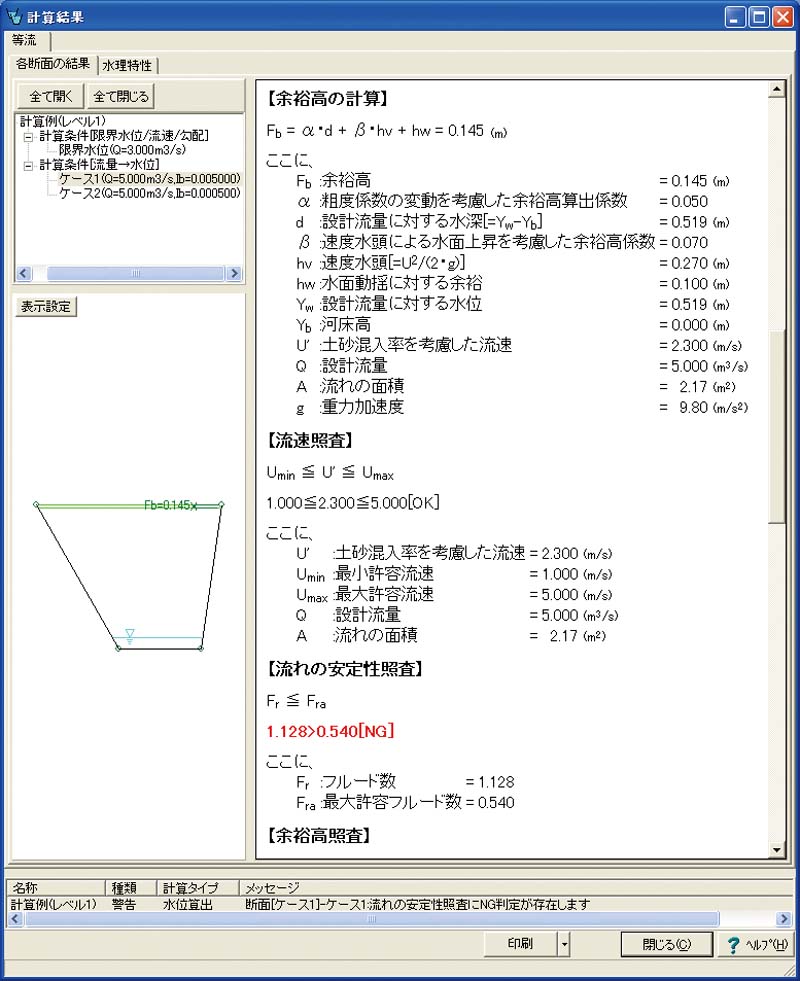

  2. 用水路、排水路の壁高計算機能追加
  3. 「アーチ矩形」、「アーチ矩形(インバート付き)」断面追加

関連情報

◆新製品情報
等流・不等流の計算・3DCAD Ver.10(Up&Coming '23 新年号掲載)NEW
◆サポートトピックス
不等流計算による河川の流下能力の算定 (Up&Coming '21 新年号)
断面サイズの不足により収束しない現象について (Up&Coming '18 新年号)
◆関連セミナー
河川シリーズ体験セミナー

プログラムの機能と特長

断面の定義

断面形状や平均流速公式、粗度係数など、断面に付随する計算条件は、断面定義用画面で設定します。
ここで定義した内容は、等流、不等流の計算に共通して使用されます。
不等流の流路の定義は、ここで定義済みの断面を選択して行います。
不等流流路の設定画面では、選択した断面の標高位置の変更が可能ですので、同一形状で標高のみ異なる測点断面は、1つの断面を共通利用することができます。

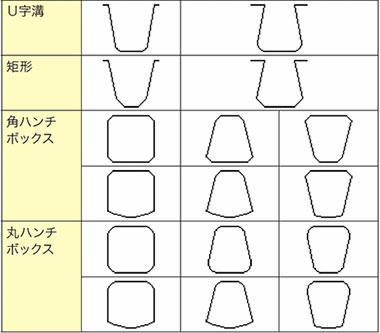

閉断面:円、アーチ矩形、角ハンチボックス、丸ハンチボックス、幌形、馬蹄形、任意閉断面
開断面:台形、矩形、U字溝、放物線、L字溝、河川、任意形状

任意断面

この断面は、XY座標を入力して、任意の断面を作成します。座標間は直線で結ばれます。閉断面の場合は自動的に形状を閉じますので、最後に始点と同じ座標を定義する必要はありません。また、形状の内側を自動的に認識しますので、右回り、左回りのどちらの順番でも座標を定義することができます。
CADデータや、CSVデータからインポートするとき、座標が閉じていると判断された場合は任意閉断面としてインポートします。これ以外は任意開断面としてインポートします。
閉断面のため、平均流速公式は、等流用のクッター式と、等流、不等流対応のマニング式(レベル1式)に限定されます。

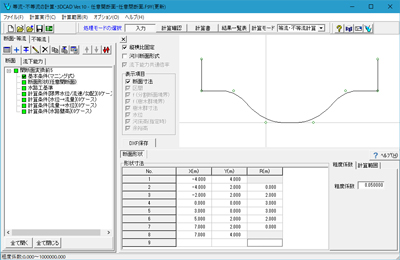

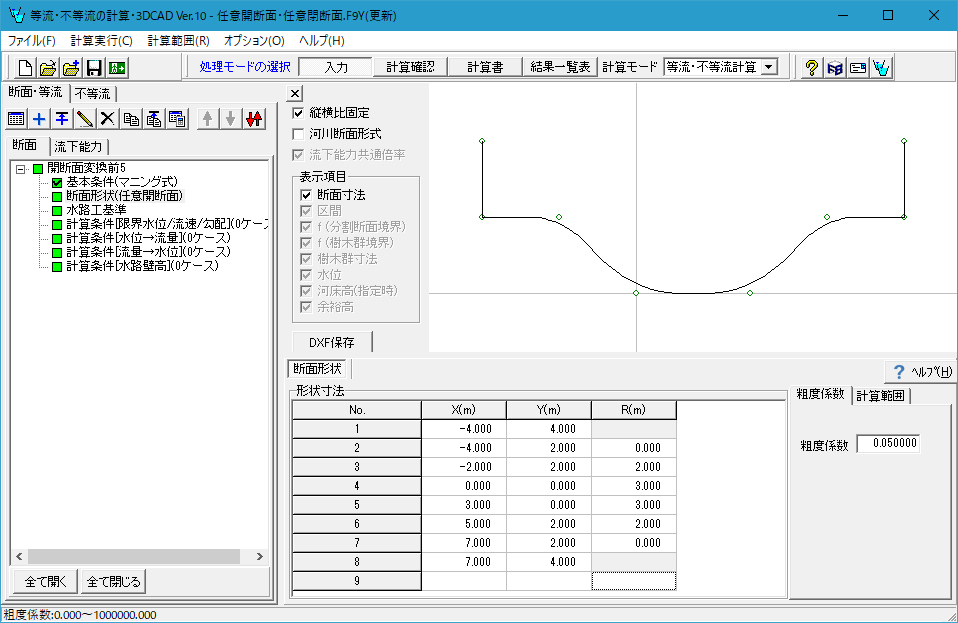

▲R付任意開断面

▲任意閉断面の簡易結果画面

局所流

局所的な流れの影響を考慮するために、合流・屈曲、橋脚による堰上げ、損失水頭の計算機能を用意しています。
合流・屈曲、および橋脚による堰上げの計算は、建設省河川砂防技術基準(案)同解説-調査編の第5節で紹介されている計算式を使用します。
損失水頭は、直接指定する方法と、流速と損失係数から算出する方法を用意しています。

内挿断面

不等流の計算精度を上げる方法の1つに内挿断面を設定する方法がありますが、本製品は、補間可能な断面形状の間であれば、内挿断面を自動作成することが可能です。

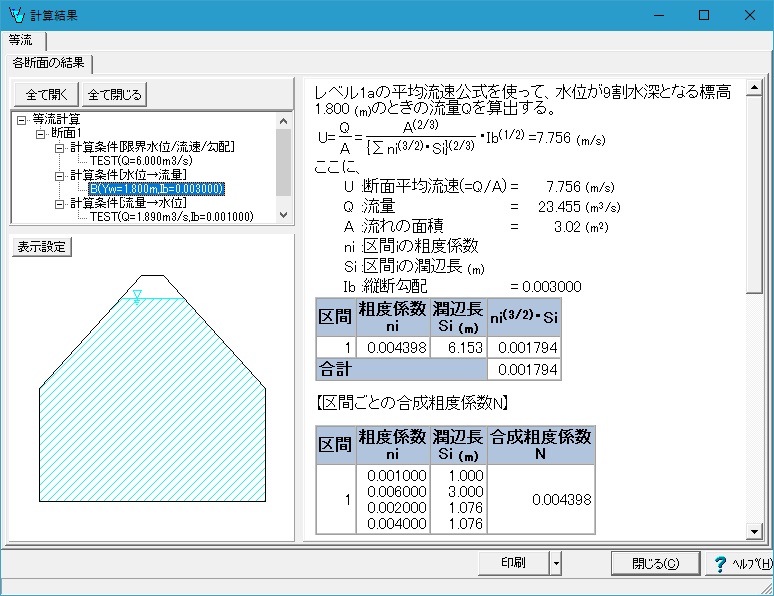

結果詳細画面

不等流の計算結果について、各断面間の計算式と、収束した結果の計算値を参照することができます。
結果画面の左上のツリービューでは、各計算ケースの下に、その測点断面のリストが表示されます。
これを選択することで、画面右側に計算結果の詳細が表示されます。
また、画面左下には、表示中の結果の水位検討側の断面形状と、その収束位置の水位線が表示されます。

流下能力画面・3D結果画面

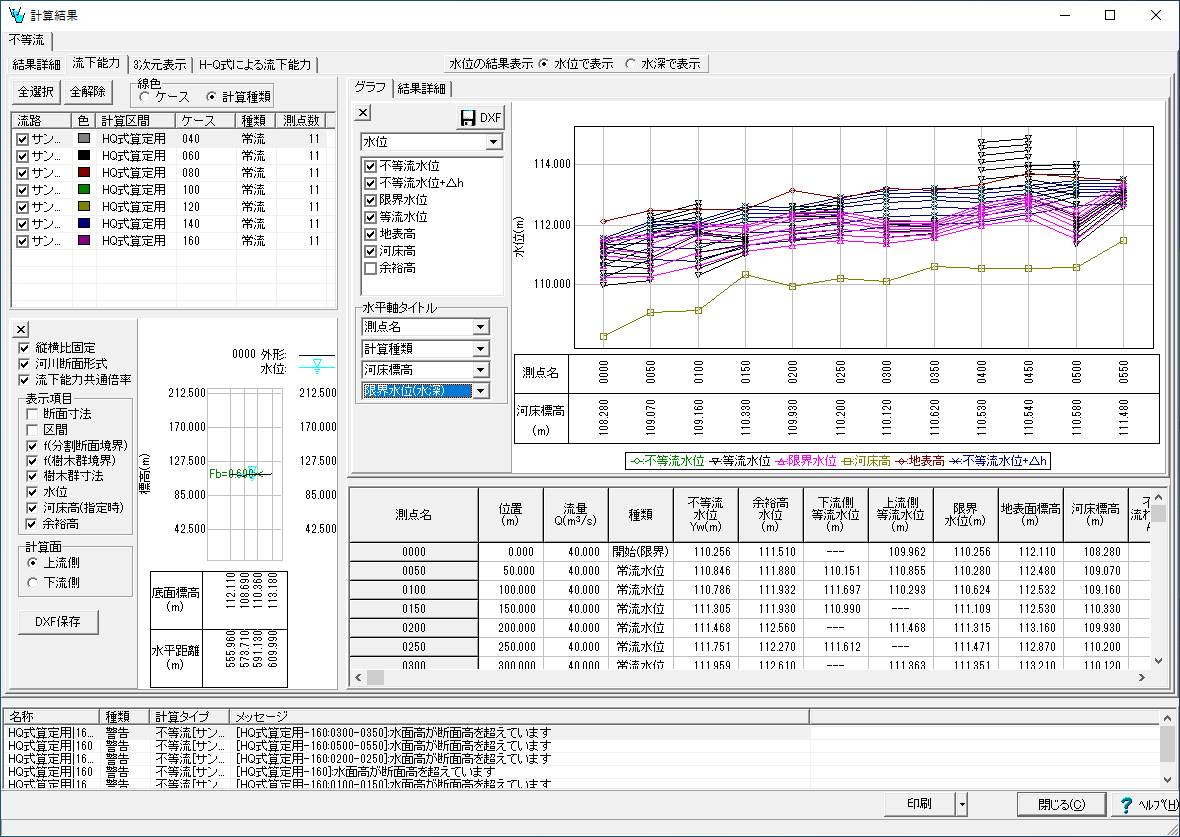

不等流の各計算ケースの結果を、流下能力グラフ・リストや、3D表示により確認することができます。
流下能力グラフでは、複数の計算ケースの結果を重ね書きして比較参照することも可能です。

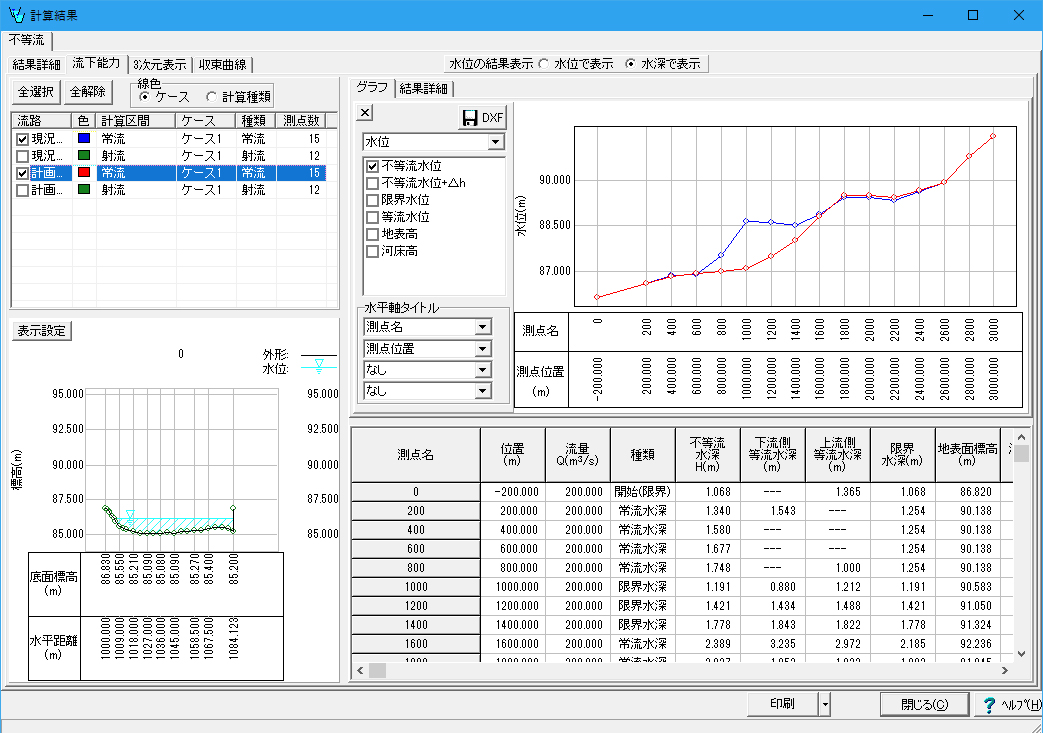

▲結果:流下能力グラフ

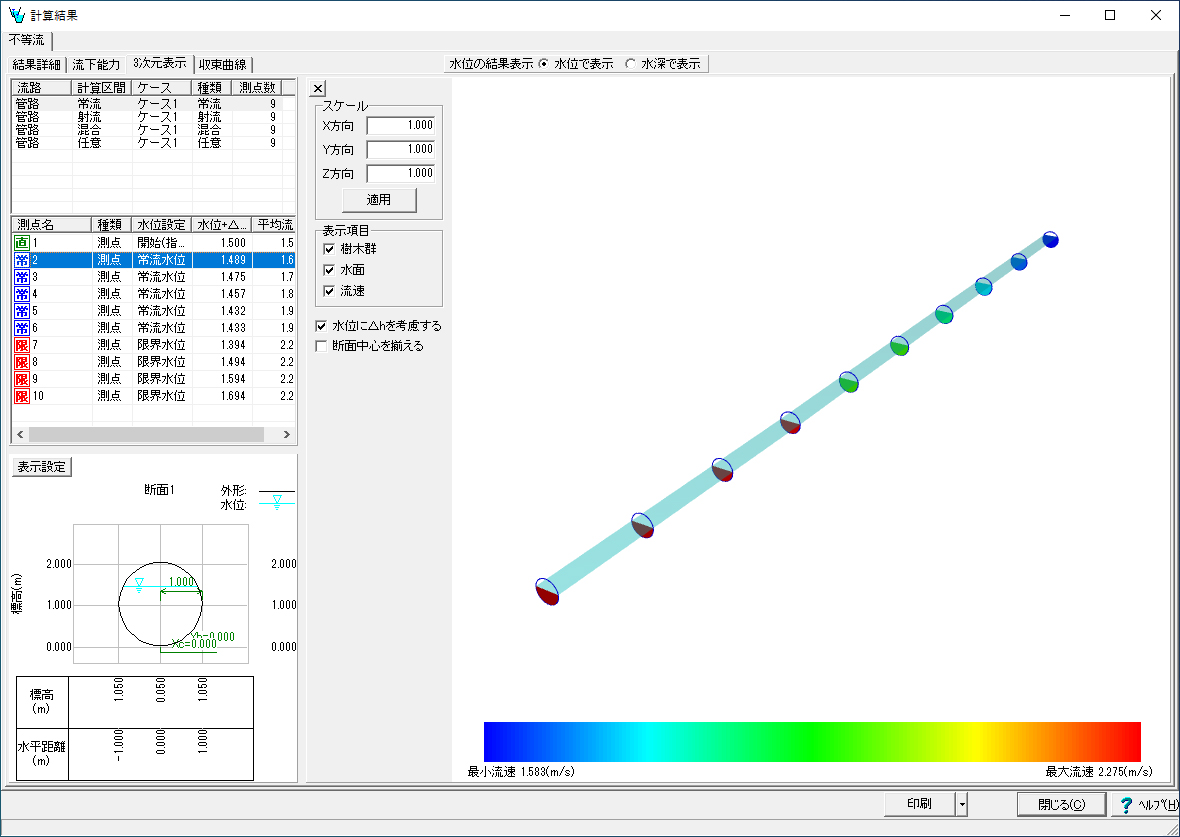

▲結果:3D河川

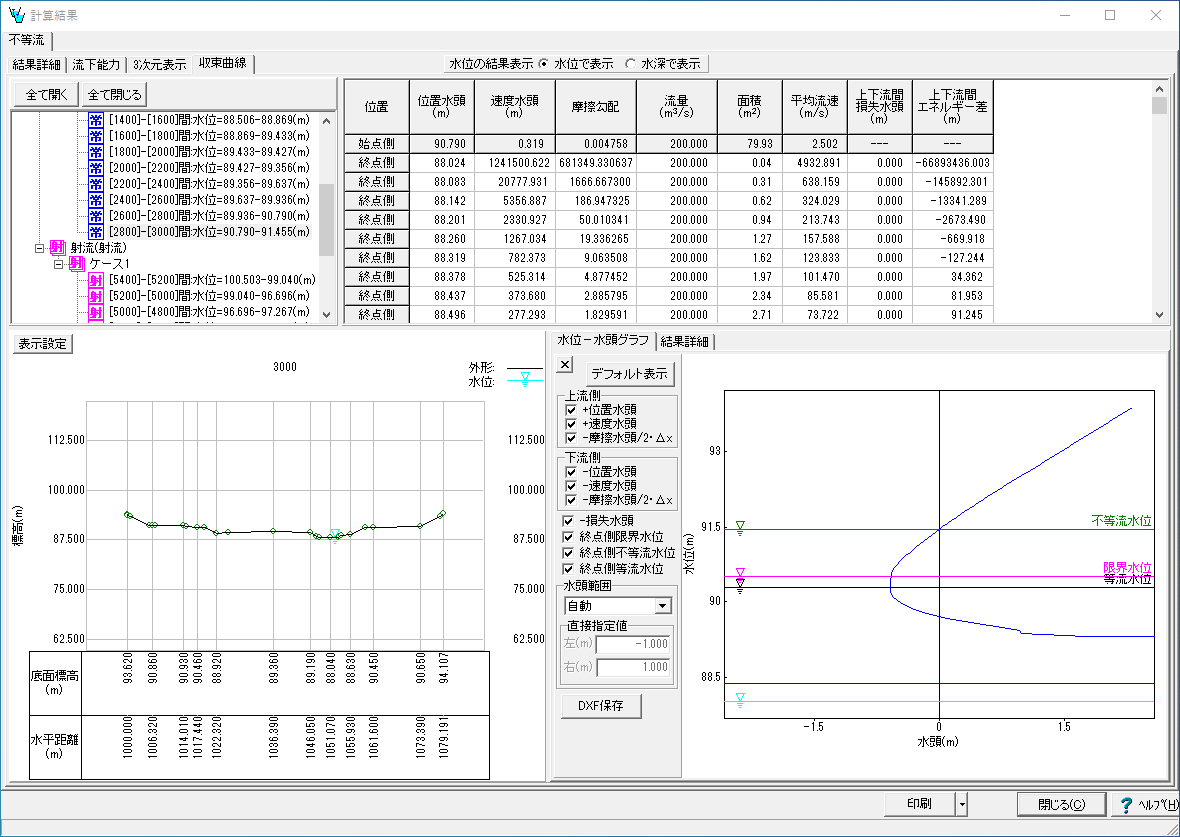

収束曲線画面

断面間の不等流計算式、合流・屈曲の式、または橋脚の堰上げ計算式について、各水位における収束誤差の変化を、グラフおよびリスト表示で確認することができます。
また、この画面では、右上の計算結果リストで選択している行の水位をわかりやすくするため、下側の断面図およびグラフ内で、その水位線を表示します。

適用基準及び参考文献

参考文献
  • 建設省河川砂防技術基準(案)同解説 設計編 山海堂 平成19年7月改訂版 建設省河川局監修
  • 農林水産省農村振興局、土地改良事業計画設計基準 設計「水路工」基準書・技術書 平成26年3月

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
等流・不等流の計算・3DCAD Ver.10 ¥184,800(税抜¥168,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
等流・不等流の計算・3DCAD Ver.10 ¥73,920(税抜¥67,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
等流・不等流の計算・3DCAD Ver.10 サブスクリプション 無償 ¥73,920(税抜¥67,200)
等流・不等流の計算・3DCAD Ver.10 サブスクリプションフローティング ¥103,488(税抜¥94,080)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
等流・不等流の計算・3DCAD Ver.10 ¥83,160 ¥97,944 ¥120,120

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
等流・不等流の計算・3DCAD Ver.10 ¥138,600 ¥164,472 ¥203,280


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
等流・不等流の計算・3DCAD Ver.10 ¥147,840(税抜¥134,400)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 等流・不等流の計算・3DCAD Ver.10
バージョン リリース日 主なバージョンアップ内容
10.0.0 23/06/30
  1. 任意開断面、任意閉断面のR付形状対応
  2. 用水路、排水路の壁高計算機能追加
  3. 「アーチ矩形」、「アーチ矩形(インバート付き)」断面追加

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約50MB以上
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F9Y
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

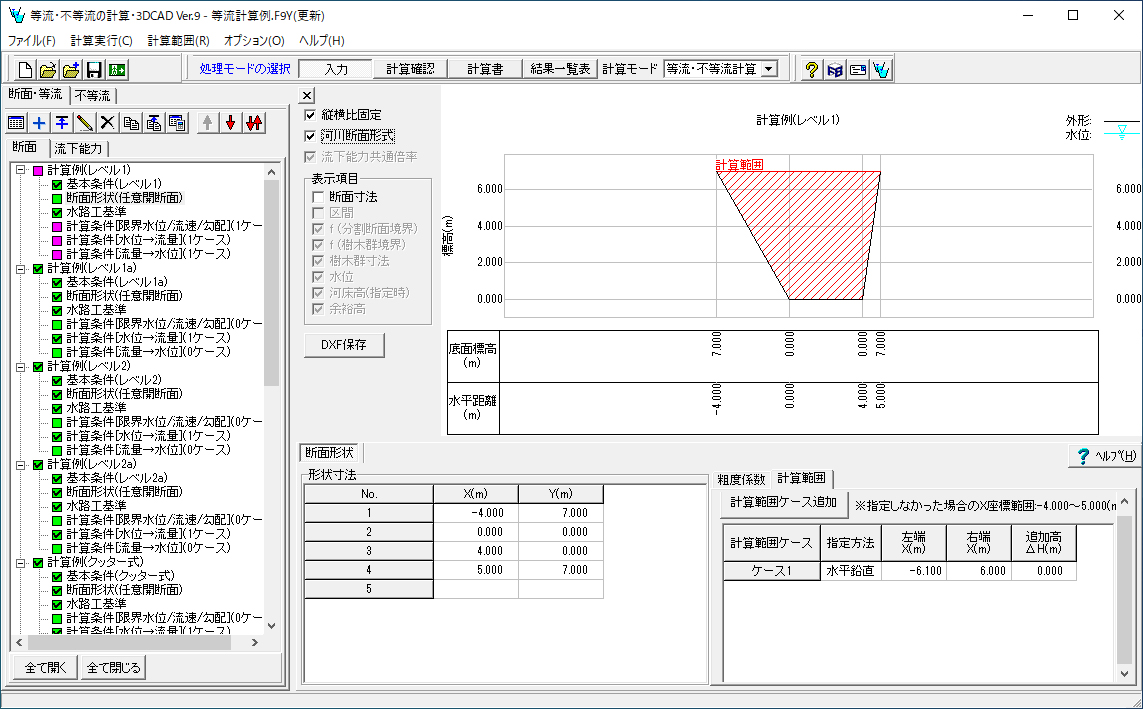

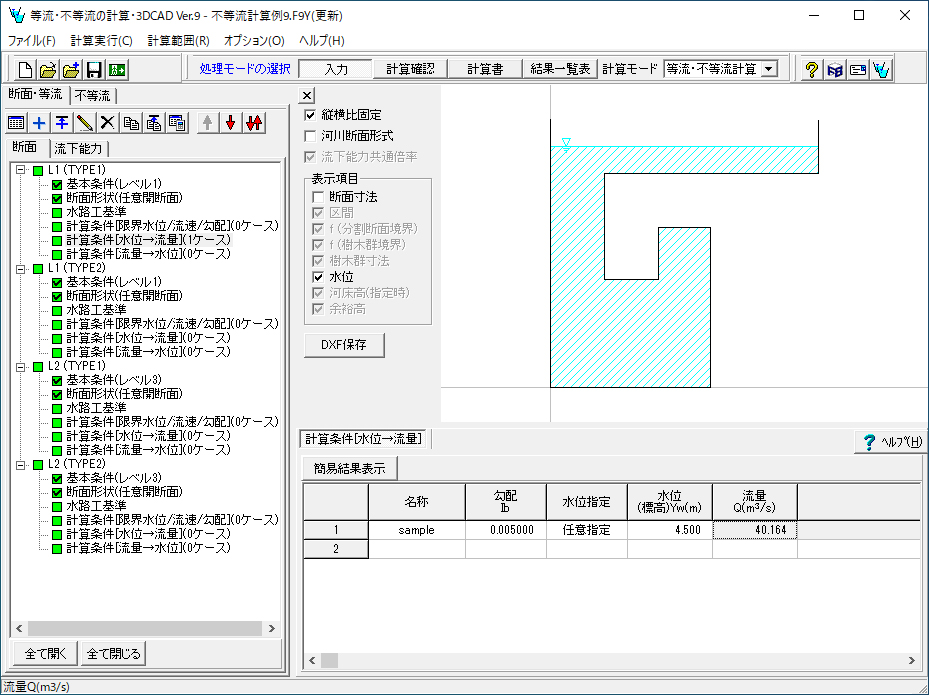

▲メイン画面

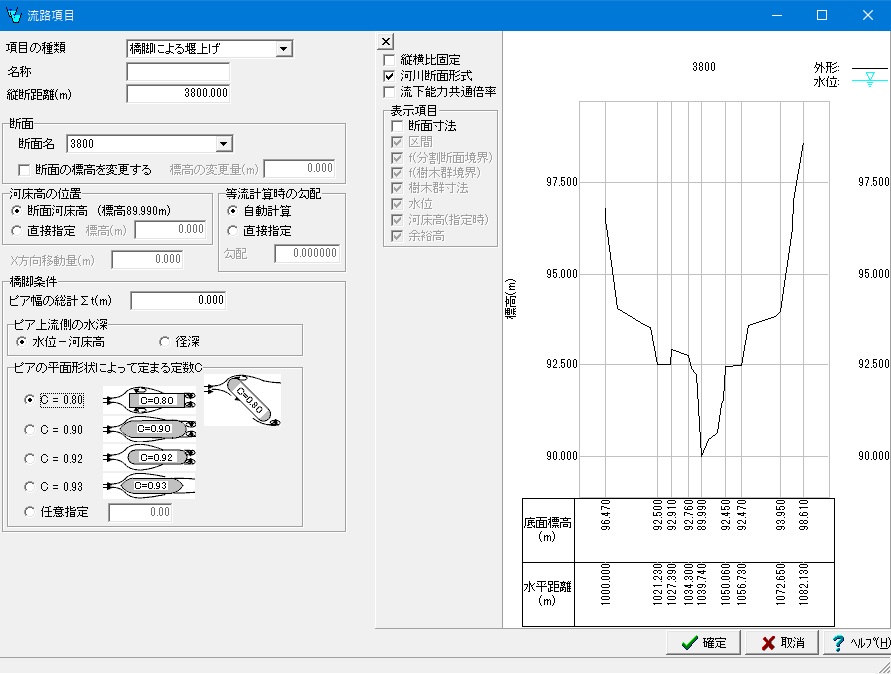

▲入力:局所流(橋脚)

▲設定:余裕高、照査の設定画面

▲収束曲線画面

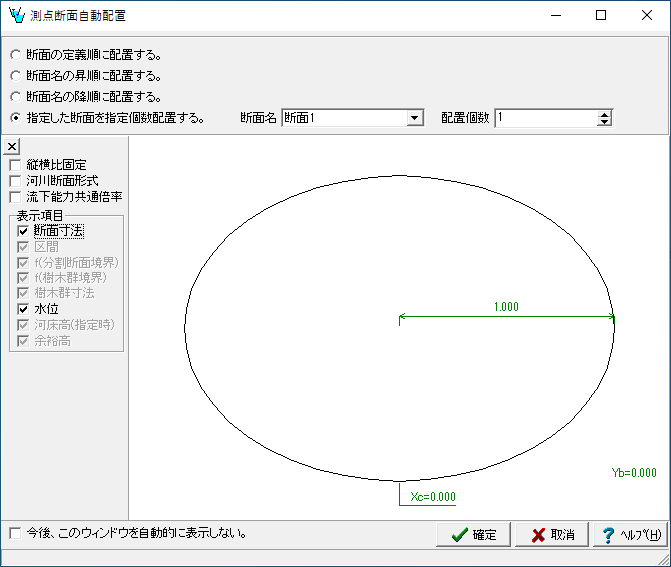

▲不等流測点断面自動配置画面

▲入力:損失水頭入力画面

▲入力:オーバーハング形状

▲R付任意開断面

▲入力:計算範囲直接指定

▲任意閉断面のレベル1a粗度係数入力画面

▲任意閉断面のレベル1a計算結果画面

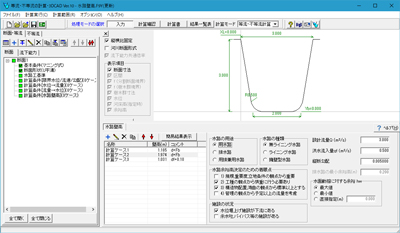

▲水路壁高の算出

▲結果:損失水頭の結果詳細

▲結果:水位-水頭グラフ

▲結果:流下能力グラフ

▲結果:照査結果画面

▲結果:照査結果画面

▲結果:3D河川

▲結果:3D管路

▲収束曲線画面

▲水位上昇量入力画面

▲等流計算条件一括入力画面
