砂防堰堤の設計・3DCAD Ver.2

砂防基本計画策定指針(土石流・流木対策編)解説および土石流・流木対策設計技術
指針解説に準拠した砂防堰堤の設計計算、図面作成プログラム

砂防堰堤の設計・3DCAD Ver.2

初版リリース:2020.01.15/最新Ver.リリース:2021.12.24

¥242,000(税抜¥220,000)

プログラム概要

砂防基本計画策定指針(土石流・流木対策編)解説および土石流・流木対策設計技術指針解説に準拠した土石流・流木捕捉工としてのプログラムです。

対応する砂防堰堤の設計対象は、《水通しの設計》と《本体・基礎・袖の設計》とします。

解析の主な機能

  • 設計流量の算出
  • 水通しの設計
  • 越流部及び非越流部の安定計算
  • 袖部の設計
  • 前庭保護工(水叩き、副堰堤)
  • 計画捕捉量の概算
  • 計画捕捉流木量及び計画捕捉土砂量の計算

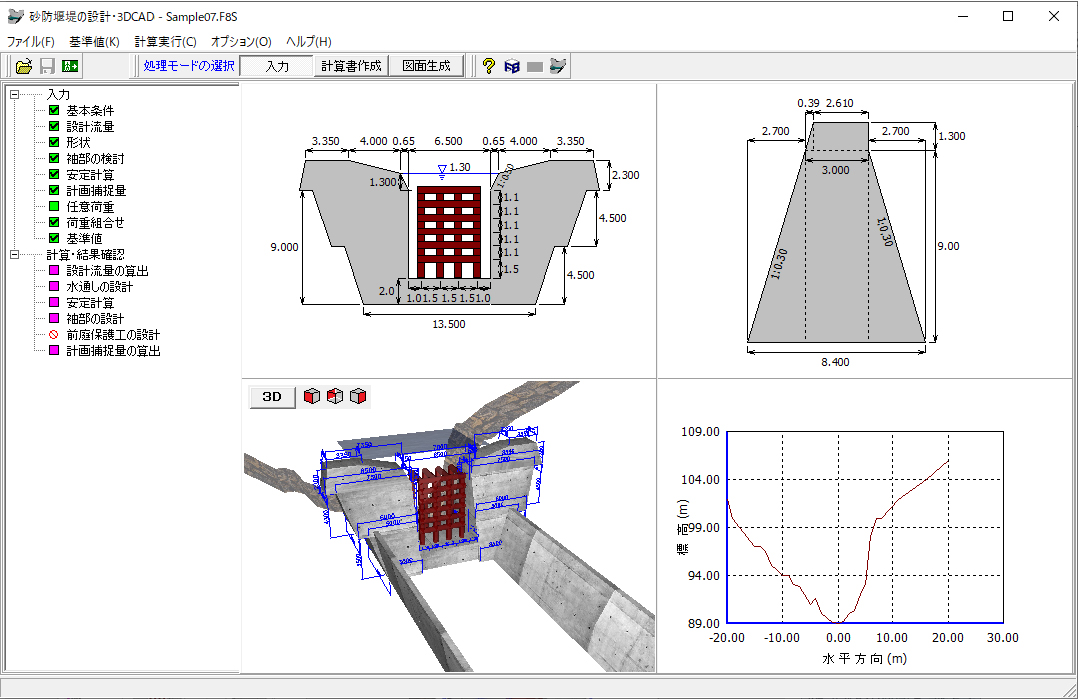

▲メイン画面

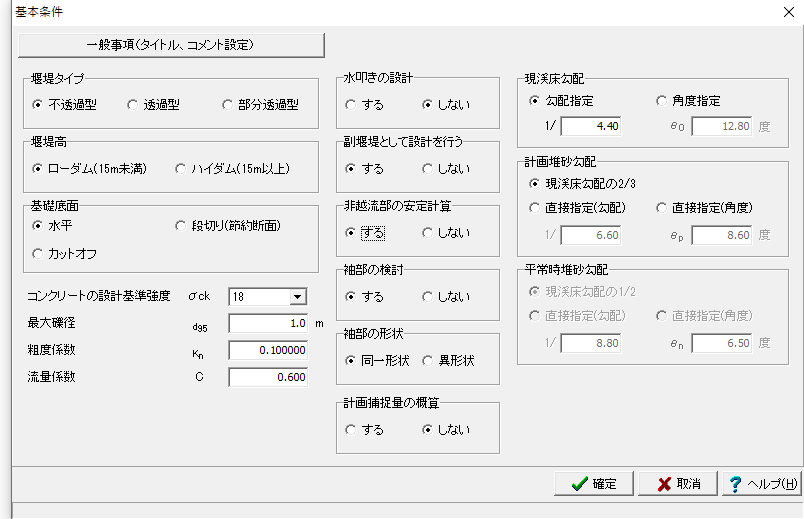

▲基本条件

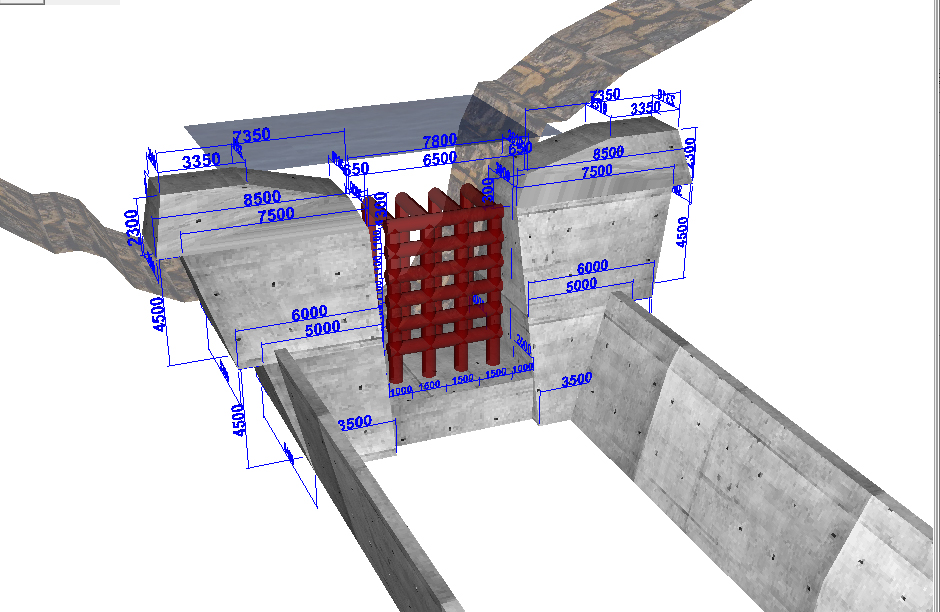

▲3DモデルIFC変換ツールとの連動

関連情報

◆新製品情報
砂防堰堤の設計・3DCAD Ver.2(Up&Coming '22 新年号掲載)
◆関連セミナー
砂防堰堤の設計・3DCAD体験セミナー

Ver.2.0.0 改訂内容<2021年 12月 24日リリース>

  • 3次元地形(LandXML)の読み込みに対応
  • 袖折れ形状タイプの設計に対応
  • 『砂防基本計画策定指針および土石流・流木対策設計技術指針に基づく計画・設計事例の解説<第3版>』のケース5に対応
  • 透過型と部分透過型における土砂含有を考慮した流量Qpの計算に対応

プログラムの機能と特長

機能と特長

  • 設計流量の算出に対応
  • 水通しの設計に対応
  • 袖部の設計、袖部の左右異形状に対応
  • 越流部及び非越流部の安定計算に対応
  • 前庭保護工(水叩き、副堰堤)の設計に対応
  • 計画捕捉量の概算
  • 計画捕捉流木量及び計画捕捉土砂量の計算
  • ローダム及びハイダム(15m以上)に対応
  • 計算書作成及び計算結果のファイル出力(Word、テキスト、HTML)が可能

▲基本条件

  • 堰堤タイプとしては、不透過型、透過型、部分透過型に対応

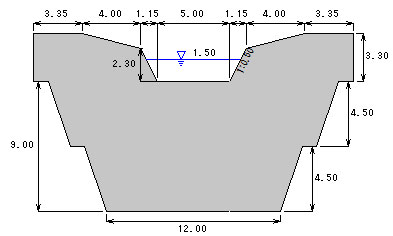

▲不透過型

▲透過型

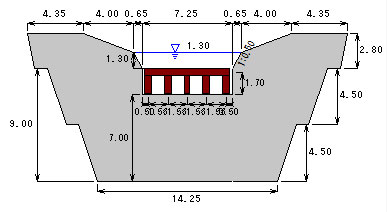

▲部分透過型

  • カットオフ、段切り(節約断面)
  • 止水壁
  • 任意荷重
  • 検討ケースは、堰堤高と堰堤タイプに応じて、平常時、土石流時、洪水時を使い分けて計算を行う事が可能
  • 正面図、側面図、平面図、3Dにより形状イメージを確認する事が可能

計算機能

水通しの設計
「設計流量の算出」、「設計水深の算出」、「余裕高の算出」、「水通し高さの算出」をすることで、水通し断面を設計します。「設計水深」は、「土砂含有を考慮した流量」と「土石流のピーク流量」の各「設計流量」に対応する水深を算出し、各水深と「最大礫径」の中で最大のものとします。

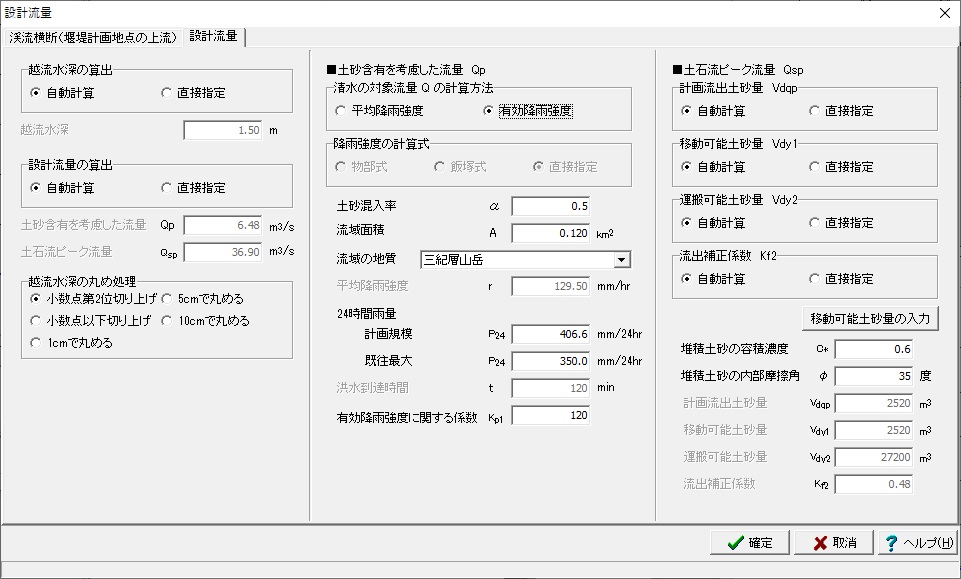

▲設計流量

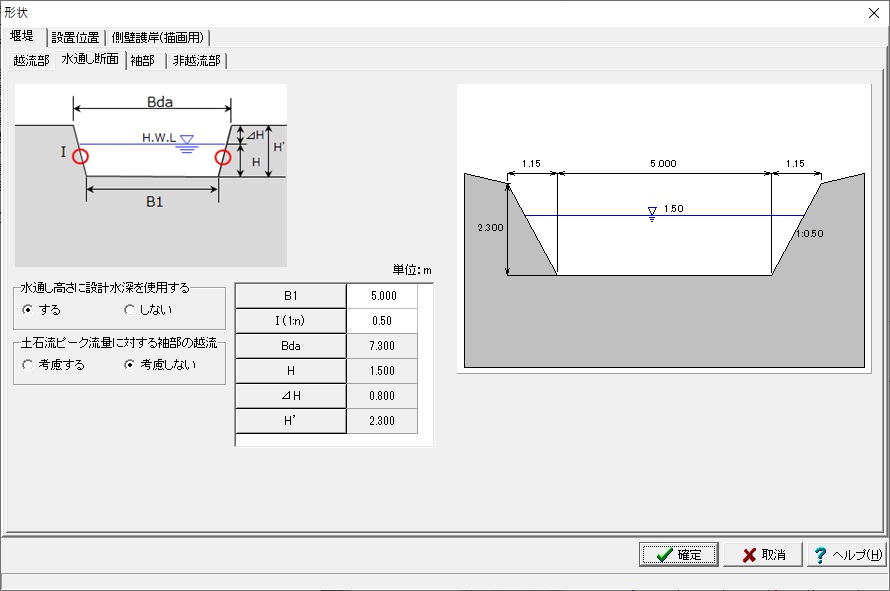

▲水通し断面

本体・基礎・袖の設計
「安定計算(越流部)」、「構造計算(非越流部)」を繰返すことで、経済的な形状寸法を決定できます。「安定計算(越流部)」では、本体(基礎)の断面を設定し、「平常時」(堰堤高15m以上のみ)、「土石流時」、「洪水時」における規定の設計外力に対して、規定の安定条件を満たすことを確認します。「土石流時」の設計外力には「土石流流体力」があります。「構造計算(非越流部)」では、袖部の破壊に対する規定を確認するもので、「礫の衝撃力」と「流木の衝撃力」の大きい方に「土石流流体力」を加えた設計外力に対して、袖部の断面が規定の条件を満たすことを確認します。
「土石流流体力」は、土石流流下断面を設定して、「土石流流量」に対応する水深と流速を用いて算出します。
不透過型における非越流部の安定計算(袖小口の断面)が可能で、袖部を含めた水通し断面とする場合にも対応しております。

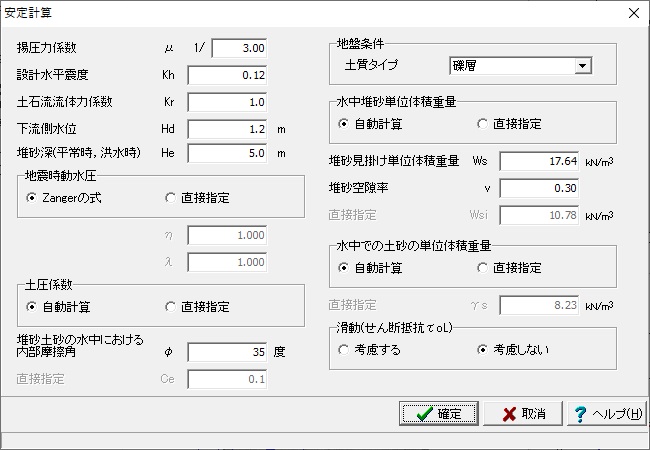

▲安定計算

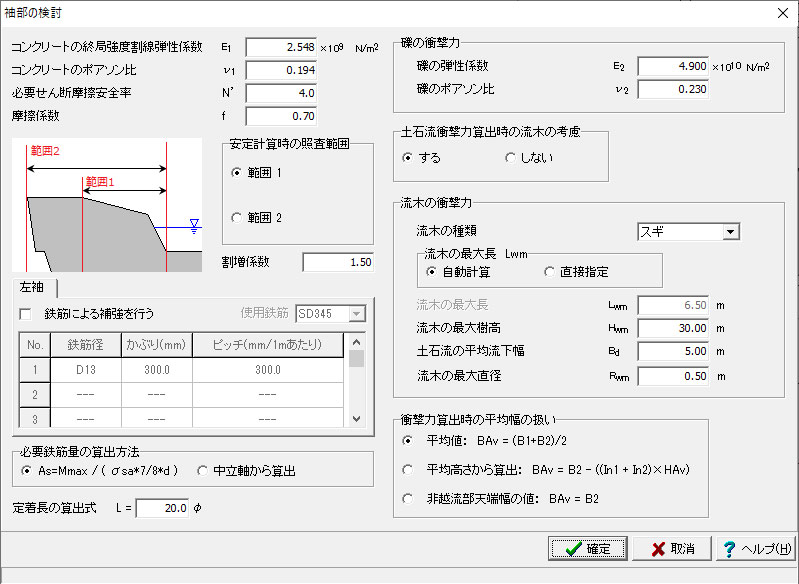

▲袖部の設計

カットオフ、段切り(節約断面)

カットオフと段切り(節約断面)については、堰堤形状だけみると同一のものと勘違いしそうですが、施工箇所や施工目的、設置幅、安定計算は以下のような相違があります。

項目 カットオフ 段切り(節約断面)
施工箇所 比較的良好な岩盤基礎、および良好な砂礫基礎地盤とする 渓床勾配が一様に急勾配で良質な基礎岩盤とする
施工目的 基礎地盤のパイピング,および堤体下流の洗掘に対して堰堤本体の安定を図る 堤体コンクリート,および掘削土量を減じる
設置幅 堤敷長の20% 程度 堤敷長の50% 以上
安定計算 滑動・基礎反力
転倒・滑動・基礎反力

袖部の左右異形状

砂防堰堤の様々な設置箇所を想定すると、左右の袖部が同一となる形状は稀なケースかもしれませんが、袖部の形状を左右で別々に設定し、計算を一括した計算に対応しています。

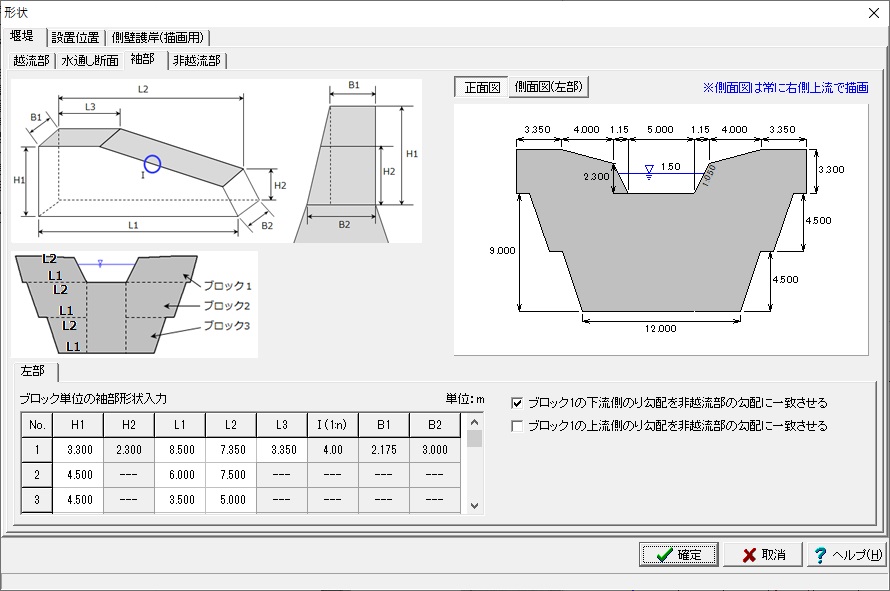

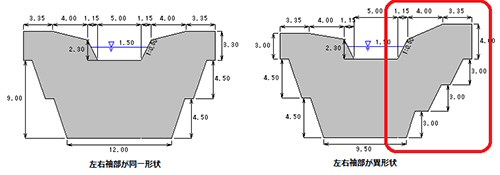

▲袖部の対応形状

止水壁

堰堤高が15m以上のハイダムの場合、不透過型や部分透過型を検討する際の安定計算では揚圧力を考慮しますが、止水壁を設ける場合にはその揚圧力の算定方法が異なり、その計算方法に対応しています。

基礎地盤の種類 上流端 下流端
岩盤 h2・Wo+μΔh Wo h2・Wo
砂礫盤 h1・Wo h2・Wo
任意の点(x)における揚圧力は次式で求める。
Ux=[ h2+ μ×Δh(1- x/L )] Wo

▲止水壁がある場合の揚圧力

任意荷重

砂防堰堤の右下を基準にして、砂防堰堤に作用する様々な荷重を別途追加して安定照査を検討する事ができます。

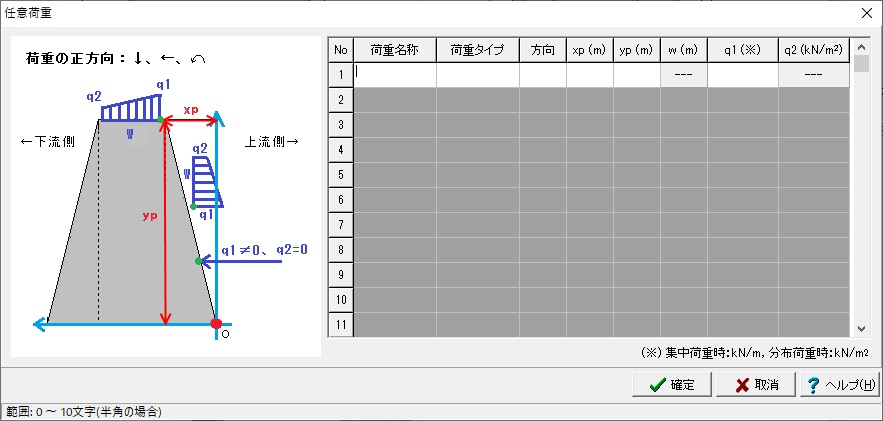

▲任意荷重の設定画面

図面作成

水叩き部や側壁護岸を含む、堰堤の図面生成および外型枠の数量算出が可能です。
また、CIM推進の一環として、IFC(Industry Foundation Classes)モデルの出力にも対応しています。

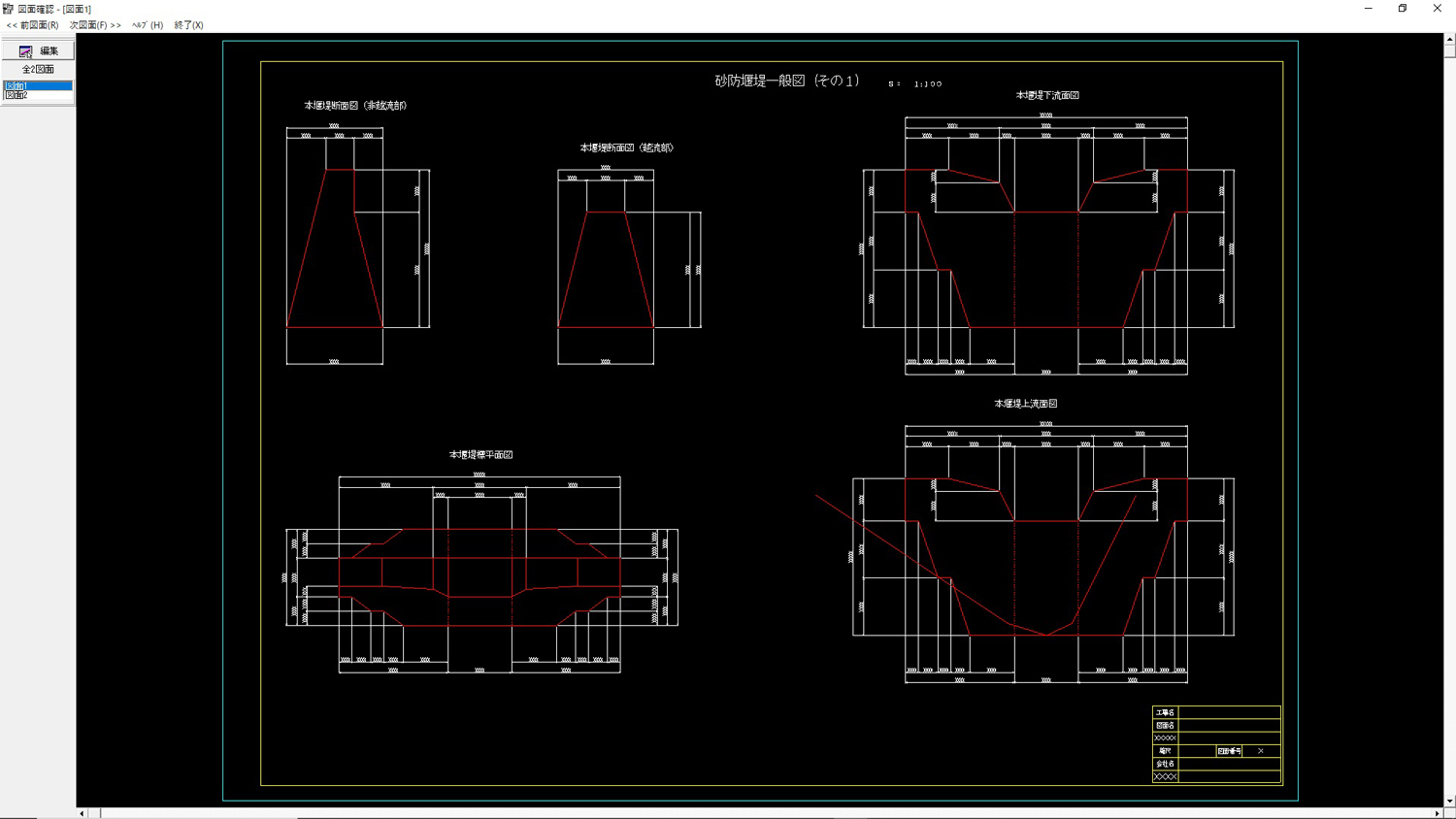

▲図面生成例

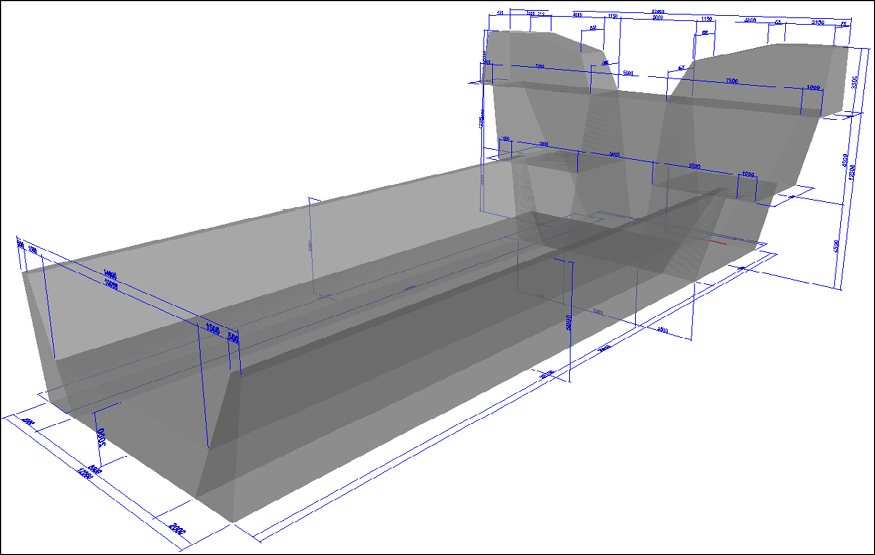

▲3DモデルIFC変換ツールとの連動

適用基準及び参考文献


適用基準
砂防基本計画策定指針 砂防基本計画策定指針(土石流・流木対策編)解説「国総研資料第904号」 平成28年
砂防基本計画策定指針(土石流・流木対策編)解説「国総研資料第364号」 平成19年
設計基準 土石流・流木対策設計技術指針解説「国総研資料第905号」 平成28年
土石流・流木対策設計技術指針解説「国総研資料第365号」 平成19年
建設省河川砂防技術基準(案)同解説 設計編〔 II 〕 平成9年
BIM/CIM基準要領 国土交通省 3次元モデル成果物作成要領(案) 令和3年3月
参考文献

・土木設計施工マニュアル(砂防編)「宮城県」

・砂防設計の手引き「愛知県」

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
砂防堰堤の設計・3DCAD Ver.2 ¥242,000(税抜¥220,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
砂防堰堤の設計・3DCAD Ver.2 ¥96,800(税抜¥88,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
砂防堰堤の設計・3DCAD Ver.2 サブスクリプション 無償 ¥96,800(税抜¥88,000)
砂防堰堤の設計・3DCAD Ver.2 サブスクリプションフローティング ¥135,520(税抜¥123,200)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
砂防堰堤の設計・3DCAD Ver.2 ¥108,900 ¥128,260 ¥157,300

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
砂防堰堤の設計・3DCAD Ver.2 ¥181,500 ¥215,380 ¥266,200


アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
砂防堰堤の設計・3DCAD Ver.2 ¥193,600(税抜¥176,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

砂防堰堤の設計・3DCAD Ver.2
バージョン リリース日 主なバージョンアップ内容
2.00.00 21/12/24
  • 3次元地形(LandXML)の読み込みに対応
  • 袖折れ形状タイプの設計に対応
  • 『砂防基本計画策定指針および土石流・流木対策設計技術指針に基づく計画・設計事例の解説<第3版>』のケース5に対応
  • 透過型と部分透過型における土砂含有を考慮した流量Qpの計算に対応
1.00.00 20/01/15
  1. 新規リリース。

動作環境


動作環境

OS Windows 10 / 11 等の32ビットまたは64ビットWindows環境を有するOS
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約300MB以上必要(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F8S
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

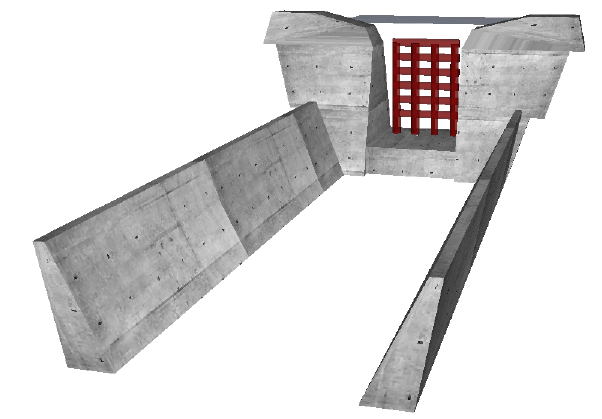

▲設計イメージ(不透過型)

▲基本条件

▲設計流量

▲形状(非越流部)

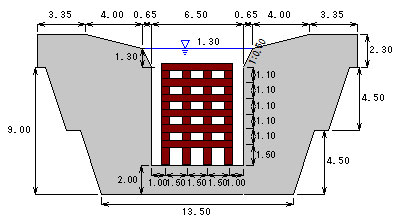

▲形状(水通し断面)

▲安定計算

▲袖部の検討

▲任意荷重

▲図面生成例

▲3DモデルIFC変換ツールとの連動

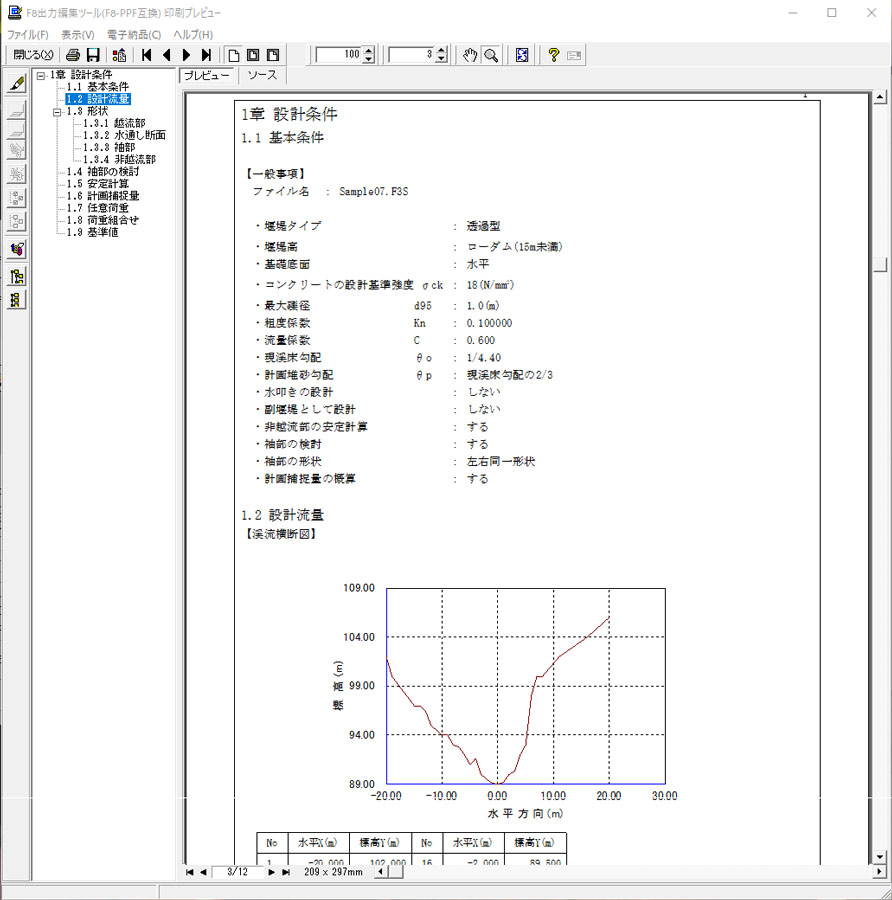

▲印刷プレビュー

1.適用範囲

製品の特長は?

土石流による災害を防ぐため渓流等に設置される砂防堰堤について、重力式コンクリート形式(不透過型、透過型、部分透過型)に対応した設計が容易に行えます。

主な機能は?

主な機能は以下の通りです。

  • 設計流量の算出に対応
  • 水通しの設計に対応
  • 越流部及び非越流部の安定計算に対応
  • 基礎底面がカットオフ、段切り(節約断面)の場合に対応
  • 袖部の設計に対応(左右袖の対称/非対称形状に対応)
  • 前庭保護工(水叩き、副堰堤)の設計に対応
  • 堰堤タイプとしては、不透過型、透過型、部分透過型に対応
  • ローダム及びハイダム(15m以上)に対応
  • 止水壁に対応(ハイダム時)
  • 検討ケースは、堰堤高と堰堤タイプに応じて、平常時、土石流時、洪水時を使い分けして計算を行う事が可能
  • 任意荷重を越流部/非越流部の各検討ケースで設定可能
適用基準は?

適用基準および参考基準は以下の通りです。

【適用基準】

  • 砂防基本計画策定指針(土石流・流木対策編)解説「国総研資料第904号」 平成28年
  • 砂防基本計画策定指針(土石流・流木対策編)解説「国総研資料第364号」 平成19年
  • 土石流・流木対策設計技術指針解説「国総研資料第905号」 平成28年
  • 土石流・流木対策設計技術指針解説「国総研資料第365号」 平成19年
  • 建設省河川砂防技術基準(案)同解説 設計編〔Ⅱ〕 平成9年

【参考基準】

  • 土木設計施工マニュアル(砂防編)「宮城県」
  • 砂防設計の手引き「愛知県」

 >> サポートページ 砂防堰堤の設計・3DCAD Q&A集
