総合有限要素法解析システムFEMLEEGのモデル入力・解析をサポート

FEMLEEG解析支援サービス

サービス開始日:2014.04

サービス概要

フォーラムエイトでは、技術サポートグループおよび開発スタッフがお客様のモデル作成および解析業務をサポートする各種解析支援サービスを提供しており、FEMLEEGについても解析支援サービスの提供を行っております。
ここでは、FEMLEEGによる代表的な解析事例について紹介します。

解析サービス例

解析サービス例

価格は税込表示です

アーチクラウン接合部付近応力照査
FEMLEEG内蔵ソルバーLISAの入力データ作成から解析実行まで
解析支援サービス費 : ¥1,683,565(税抜¥1,530,514)

▲対称条件を利用して半断面でモデル化

▲最大主応力分布図/ベクトル図


発熱体の非定常熱伝導解析
解析業務立ち上げの支援
解析支援サービス費 : ¥561,189(税抜¥510,172)

▲発熱体両端に電圧をかけ、ジュール熱で発熱した熱が基板に伝熱

▲1秒後の基板上面の温度分布および基板上部温度履歴


上部工と鋼製橋脚の応力照査
FFEMLEEG内蔵ソルバーLISAの入力データ作成
解析支援サービス費 : ¥1,902,565(税抜¥1,729,605)

▲波形ウェブ橋、コンクリート充填鋼製橋脚

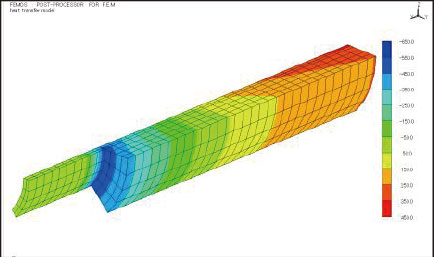

▲コンクリート部最大主応力分布図
鋼製橋脚部ミーゼス応力分布図


熱交換器の定常熱伝導解析・連動熱弾性解析の解析事例
初級者用FEM教育
 解析支援サービス費 : ¥588,563(税抜¥535,058)

▲熱交換器の1/8をモデル化

▲定常状態における温度分布


添架物のNo Tension解析
他社構造解析入力データの作成
 解析支援サービス費 : ¥903,377(税抜¥821,252)

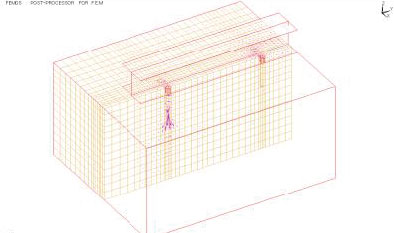

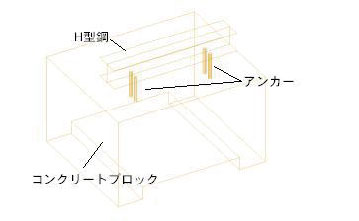

▲コンクリートブロックにH型鋼がアンカーで接続

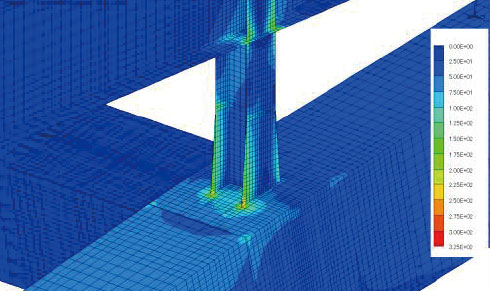

▲コンクリート部の切断面の最大主応力分布図


鋼上路式アーチ橋トラス・アーチ部材の応力照査
パターン化業務への支援
 解析支援サービス費 : ¥1,574,219(税抜¥1,431,109)

▲H型板厚色分け図。主桁、床版、トラス、アーチ部材はシェル要素

▲ミーゼス応力分布図

製品購入/お問い合わせ窓口

製品購入/お問い合わせ窓口

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

Engineer's Studio® 解析支援サービス標準見積表

Engineer's Studio® 解析支援サービス標準見積表

価格は税別表示です

● モデル化データ作成基本単価
  (節点数50節点以下。断面要素数20要素以下。節点・要素データが有る場合)  1波1方向加震モデルを基準とする。
技術者種別 割合 技術者単価
主任技師 20% ¥55,300 ¥11,060
技師A 30% ¥48,700 ¥14,610
技師B 30% ¥40,600 ¥12,180
技師C 10% ¥32,700 ¥3,270
技術員 10% ¥27,900  ¥2,790
(A) モデル化データ作成基本単価 ¥43,910

● モデル作成工数
フレーム作成 単位工数 備  考
節点作成 500節点以下 0.020
500節点超過分 0.014
断面要素作成 150断面要素以下 0.100
150断面要素超過分 0.070
ファイバー要素設定 0.100
プレート要素設定 0.100
荷重設定 単位工数 備  考
静的解析時-慣性力ケースの設定 0.15 ケース数を入力
(簡易設定機能があるため、
直交←→↑↓4方向で1ケースと数える)
静的解析時-各種荷重 1.00 ケース数を入力
(簡易設定機能が無いため、
1方向で1ケースと数える)
動的解析時-加震 0.10 加震ケース数
(1方向1波形を1ケースと数える)
作成モデル数による係数(対策工の追加等全体モデルの変更を伴わない場合) 0.20
(B) モデル作成工数

● 直接人件費
(C) 合計(C)(A)(B)

● 一般管理費 (直接人件費の120%) ※最低固定管理費として直接人件費¥50,000未満の場合は一律¥60,000とする。
(D) 一般管理費

● 経費
 報告書OP
 解析結果整理
 技術経費
 急行料金(25%割増残業等)
(E) 経費小計

● 消費税
(F) 消費税

● 見積総合計額
(C)(D)(E)(F)


 発注時必要資料等
データ作成の受領予定資料(必要に応じて提供を受ける。返却要否、返却予定期日、電子データ可否を明確にする)。
1.平面図 2.横断面図 3.構造図 4.配筋図 5.構造計算書 6.節点・要素データ(骨組み解析結果) 7.その他モデル化に必要な資料
 納期
完全納品・納品内容確認
Engineer's Studio®データ及びデータ作成時に作成した資料を同時に納品する。
 保守サポート
1年間の問い合わせサポート、不具合修正に無償対応。1年経過以降は、保守サポート契約を締結することが可能です。
(参照:保守サポート契約

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲描画設定

▲断面計算の入力画面

▲4万5千節点モデル

▲平板要素のひび割れ図

▲平板要素の自動メッシュ分割

▲平板要素のコンタ図

▲平板要素への面分布荷重載荷

▲平板要素に地盤ばねを自動生成

▲3次元コンタ図と
2次元切断面図

▲ケーブル要素の大変位解析

▲断面と連動したM-φ特性

▲緩衝装置用のばね特性

▲DXF/DWG形式
インポート/エクスポート

▲IFC形式エクスポート

▲RC非線形梁の偏差ひずみ
第2不変量(重み平均後)

▲照査でNG 部材の赤表示

Q&A(製品評価や導入の際に役立つQ&Aです)

何ができるのか?

3次元汎用解析ツールとして、2次元モデルから3次元立体フレームモデルまで作成可能です。
また、板要素を使用したFEMモデルも作成可能で、部材は線形要素から非線形要素まで、荷重も静的荷重から動的荷重まで対応可能となります。

どのような計算に活用できる?

橋梁の静的解析や動的解析、河川構造物の耐震計算や水道施設の耐震診断、建築構造物の計算に活用できます。
また、他社にない機能としまして弊社のUC-1設計シリーズの橋台・橋脚・基礎・震度と連携して、保耐法の計算データから動的解析が可能なデータを自動生成可能です。

報告書として成果に活用可能?

もちろん可能です。ただし対象を桁橋や直線橋などに限定していませんので、出せるものは計算書レベルの出力となります。
Excelへのカット&ペーストが可能ですので報告書のひな形へ貼り付けながら結果をとりまとめることが可能です。

どのような基準に対応している?

橋梁設計で使用される道路橋示方書のH14年版、H24年版、H29年版に対応しています。
また、断面照査ではコンクリート標準示方書の限界状態設計法にも対応しており、構造物の照査まで可能です。

どのグレードを購入すればよい?

線形解析、静的解析メインの方はLite版、フレーム解析で非線形解析、動的解析まで必要な方はadvanced版、非線形のFEM解析が必要な方はultimate版をご購入下さい。

入力について不明な場合は?

製品ヘルプもしくはHPに電子マニュアルに製品詳細と操作法を準備しております。その他、定期的に開催される有償セミナーでは静的解析モデル、動的解析モデル、FEMモデルの3つのモデル化の講習が受講でき講師と質疑応答も可能です。また有償となりますが、計算モデルを作成する解析支援サービスもあり年間100件を超える実績がございます。
解析支援サービス:https://www.forum8.co.jp/product/ucwin/ES/ESkaiseki.htm
