片持ち梁式擁壁の配筋図CADプログラム

UC-Drawツールズ Retaining wall(擁壁)

初版リリース：2003.12.29／最新Ver.リリース ：2012.02.23

¥72,600（税抜\66,000）

関連製品
UC-Drawツールズ

  • 3D配筋

  • SXF3.1

  • IFC

プログラム概要

UC-Drawツールズ Retaining wall(擁壁)は、片持ち梁式擁壁の配筋図・加工図・鉄筋表などの図面の一括自動生成プログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF：オープンCADフォーマット評議会　http://www.ocf.or.jp/)
■OCF検定結果
　・申請ソフトウェア： UC-Drawツールズ(図面確認 Ver.6)　　・バージョン： 1　　・カテゴリー： 自動製図		 OCF検定

▲メイン画面

▲3D拡大表示

　

▲図面サンプル

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集（位置調整）、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル（PSX）だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。
■3D配筋シミュレーション機能
3D配筋自動生成、表示機能に対応しています。

3D配筋シミュレーション機能参考画像

関連ページ
1.全体表示(逆T型擁壁) 2.拡大表示(逆T擁壁)
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

3.継ぎ手部の表示
4.鉄筋圧接部の表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

5.組立筋の表示
6.竪壁開口部の表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

7.底版杭よけ部の表示
8.ハンチ筋の表示
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

9.天端突起部の表示
10.鉄筋線色設定
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

形状、鉄筋

片持ち梁式擁壁の配筋図・加工図・鉄筋表などの画面の一括自動生成を行います。
1．擁壁形状

■断面形状
(1)断面形状として、「逆Ｔ型」・「L型」・「逆L型」の3タイプの作図が行えます。


(2)竪壁の前面・背面、底版の上面それぞれで、テーパー「あり」・「なし」の指定が行えます。


(3)竪壁と底版の接合部に、「型枠受け台」や「ハンチ」の作図が行えます。


(4)天端幅一定の形状として 、「前面突起」・ 「背面突起」・「すりつけ」・「一定厚」・「基部変化」の5タイプの作図が行えます。



■正面形状
(1)竪壁正面天端形状として、「一定勾配」・「山折れ」・「谷折れ」の3タイプの作図が行えます。


(2)竪壁に「開口部」の作図が行えます。
(3)竪壁に「水抜き穴」の作図が行えます。



■平面形状
(1)左右端それぞれで斜角指定が行えますので、「矩形」・「台形」・「平行四辺形」の作図が行えます。


(2)左右端が直角の場合、「途中折れ」の作図が行えます。



■付属物
(1)たて壁天端に、「地覆」の作図が行えます。


(2)底版下面に、「杭」または「突起」の作図が行えます。




2．擁壁鉄筋

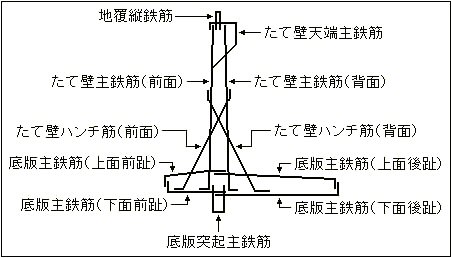

■主鉄筋
主鉄筋として以下の鉄筋の配筋が行えます。

(1)たて壁主鉄筋(前面・背面)
  • 「全長主鉄筋」と「途中止め主鉄筋」の配筋が行えます。
  • どの鉄筋も「継ぎ手なし」、「ラップ継ぎ手」、「圧接継ぎ手」の指定が行えます(継ぎ手は1ヶ所のみ)。
  • たて壁に開口部が設けられた場合、「たて壁主鉄筋の箱抜き処理(前面垂直鉄筋のみ)」を行います。

(2)たて壁天端主鉄
  • たて壁天端の形状(突起が付く場合と付かない場合)に応じた鉄筋を配置します。

(3)たて壁ハンチ筋(前面・背面)
  • ハンチ面に沿って配置します。

(4)底版主鉄筋(上面・下面)
  • 「組鉄筋」と「単鉄筋」で配筋します。
    ・杭配置が「杭A法」の場合には、「下面主鉄筋の箱抜き処理」を行います。

(5)底版突起主鉄筋
  • 「┗┛」型の鉄筋を配筋します。

(6)地覆縦鉄筋
  • 「┏┓」型の鉄筋を配筋します。

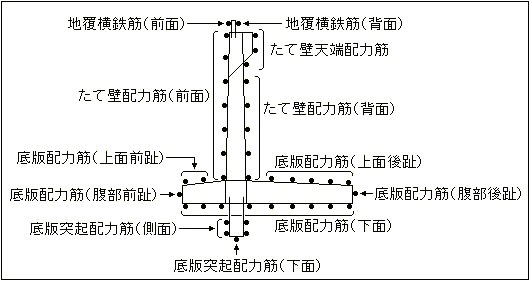

■配力筋
配力筋として以下の鉄筋の配筋が行えます。


(1)たて壁配力筋(前面・背面)
  • 「水平鉄筋」、「天端平行全長鉄筋」、「天端平行端部鉄筋」の配筋が行えます。
  • たて壁に開口部が設けられた場合、「たて壁配力筋の箱抜き処理(水平鉄筋のみ)」を行います。

(2)たて壁天端配力筋
  • 「天端平行全長鉄筋」を配筋します。

(3)底版配力筋(上面前趾・上面後趾・下面・腹部前趾・腹部後趾)
  • 「水平鉄筋」を配筋します。
  • 杭配置が「杭A法」の場合には、「下面配力筋の箱抜き処理」を行います。

(4)底版突起配力筋(側面・下面)
  • 「水平鉄筋」を配筋します。

(5)地覆横鉄筋(前面・背面)
  • 「地覆上面に沿う鉄筋」を配筋します。

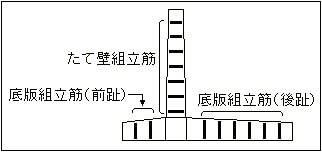

■組立筋
組立筋として以下の鉄筋の配筋が行えます。

(1)たて壁組立筋
  • 左右それぞれで曲げ長が指定できます。
  • 「前面垂直」、「左端平行」、「右端平行」の3方向の配置が行えます。

(2)底版組立筋(前趾・後趾)
  • 「上開き筋」、「下開き筋」、「馬筋」、「組筋」、「J筋」の5タイプの配筋が行えます。
  • 「上開き筋・下開き筋・馬筋・組筋」は、組立筋をかける主鉄筋の間隔数の指定が行えます。

■補強筋
上記以外の鉄筋として以下の鉄筋が配筋できます。
(1)開口部補強筋
  • 開口部の周囲に補強筋として、バー状の「水平鉄筋」・「垂直鉄筋」・「斜め鉄筋(菱形)」と「円鉄筋」を配置できます。

(2)杭よけ斜め鉄筋
  • 底版下面の杭部分の補強筋(杭よけ斜め鉄筋)として、「左斜め鉄筋」・「右斜め鉄筋」の配筋が行えます。
  • 鉄筋形状はバー筋のみとし、「条件(C)」→「図面作図条件(Z)」から表示される「作図条件」の「計算基準」→「鉄筋基準値」→「基準値1」→「鉄筋最大長」よりラップ継ぎ手を(最大2ヶ所)自動発生します。

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Retaining wall(擁壁) ¥72,600（税抜\66,000）

■フローティングライセンス価格

本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Retaining wall(擁壁) ¥29,040（税抜¥26,400）

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス　契約価格


サブスクリプションサービス　契約価格

■サポート内容
・バージョンアップ無償提供　　・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX）　　・ダウンロードサービス　　・保守情報配信サービス 　

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Retaining wall(擁壁) ) 無償 ¥29,040（税抜¥26,400）
サブスクリプション(UC-Drawツールズ Retaining wall(擁壁) フローティング) ¥40,656（税抜¥36,960）

レンタルライセンス／レンタルフローティングライセンス価格


■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス／レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Retaining wall(擁壁) ¥37,026 ¥43,560 ¥53,724

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Retaining wall(擁壁) ¥62,436 ¥74,052 ¥91,476
　　　　　　

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Retaining wall(擁壁) \58,080（税抜￥52,800）

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント


「フォーラムエイト・ポイント・バンク（FPB）」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク（FPB）　交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Retaining wall(擁壁) 39,600ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

　UC-Drawツールズ Retaining wall（擁壁）
バージョン リリース日 主なバージョンアップ内容
1.12.00 15/12/02
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新。
  2. AutoCAD 2013形式のDXF、DWG出力に対応。
  3. 主鉄筋の曲げ長算出方法を拡張（鉄筋曲げ加工を考慮し、定着長=直線長+円孤長とした
    曲げ長算出に対応）。
  4. 逆T式擁壁のシングル配筋に対応。
  5. 底版主鉄筋（下面筋）の「曲げなし形状」に対応。
  6. 開口部補強筋の鉄筋長を改善。
1.09.00 10/04/28
  1. 3D配筋シミュレーション機能（3D配筋自動生成、表示機能）を無償サポート
1.08.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準（案）平成20年5月版のレイヤ名称に対応
1.07.00 08/07/09
  1. 天端張り出し擁壁の図面作成に対応
  2. 天端形状「前面突起など」と「地覆」を組合わせた図面作成に対応
1.06.00 08/04/24
  1. SXF出力 Ver.3.0 に対応
  2. 引出線丸文字内の文字サイズの任意設定に対応
  3. 度分秒単位の角度表記に対応
1.05.00 08/03/04
  1. Web認証方式のレンタルライセンス、フローティングライセンスに対応
1.04.00 07/10/22
  1. 作図対象に重力式、もたれ式、ブロック積み擁壁を追加
1.03.00 07/05/23
  1. 生成図面の「UC-Draw 連動」に対応
  2. 平面折れ擁壁の折れ角度を拡張
  3. 平面折れ擁壁の配力筋の定尺鉄筋作図、たて壁天端勾配、底版杭配置（B法）、
    底版組立筋の平面折れ部への配筋に対応
  4. U型擁壁の正面形状が山折れの場合の「側壁底版一体鉄筋」の配筋に対応
  5. かぶり詳細図の作図に対応
  6. 製品ヘルプをHTML形式に変更（Vista対応）
1.02.04 06/02/06
  1. 配力筋かぶりの入力方向指定に対応
  2. 「逆ＴおよびL型」擁壁「折れあり」の背面側、平面ハンチに対応
  3. 「逆ＴおよびL型」擁壁「折れあり」の場合の底版形状を矩形とした作図に対応
1.02.02 05/08/01
  1. 日本道路公団「 調査等業務の電子納品要領（案） 図面作成編 平成1７年4月 」
    のレイヤ情報設定に対応
1.02.01 05/05/09
  1. 「杭配置」底版内部への杭埋め込み長の設定に対応
  2. 底版主鉄筋の配置（断面変化）方法を拡張
1.02.00 05/04/04
  1. 数量計算書の作成機能に対応
1.01.00 04/10/12
  1. 平面形状「折れあり」の場合の『配力筋の継ぎ手作図』、『左右端の斜角作図』に対応
  2. 「L型、逆L型」の場合の『単鉄筋作図』に対応
  3. 『勾配付き底版の作図』に対応
  4. 「JWWファイル」および「ＪＷＣファイル」の出力に対応

■詳細更新履歴


動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む） OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約500MB以上　（インストール時及び実行時含む）
ディスプレイ（画面解像度） 1024×768以上
入力データ拡張子 F8Y、F8R
ファイル出力 3DS、SFC、P21、DXF、DWG、PSX、TSD、TXT、JWC、JWW
F8出力編集ツール対応：TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 ＜読込＞擁壁の設計・3D配筋
＜保存＞UC-win/Road（3DS）

製品購入／お問い合わせ窓口


製品購入／お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

・amazon.co.jp　詳細ページへ

・Yahoo！ショッピング　詳細ページへ

・楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。　>> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。
