PC橋脚の設計計算

「PC橋脚の耐震設計ガイドライン」(H11.11)に準拠した新設PC橋脚の計算

PC橋脚の設計計算

初版リリース:1999.03.31/最新Ver.リリース:2015.02.16

¥255,200(税抜¥232,000)

プログラム概要

「プレストレストコンクリート橋脚の耐震設計ガイドライン(平成11年11月(社)プレストレストコンクリート技術協会)」に基づいて、新設橋脚柱部のプレストレストコンクリート構造に対応し、許容応力度法、地震時保有水平耐力法による照査を行うプログラム(はり, フーチングはRC構造としての照査、弊社 「橋脚の設計」新設設計と同等)。
柱鉄筋の段落し検討、直接基礎フーチングのレベル2地震時照査、橋座の設計等に対応。
計算書の編集やWord出力、3D PDF出力に対応。
電子納品対応として、禁止文字チェック、しおりの表示等をサポート。
震度算出(支承設計)基礎の設計深礎フレームの設計連動版

▲メイン画面

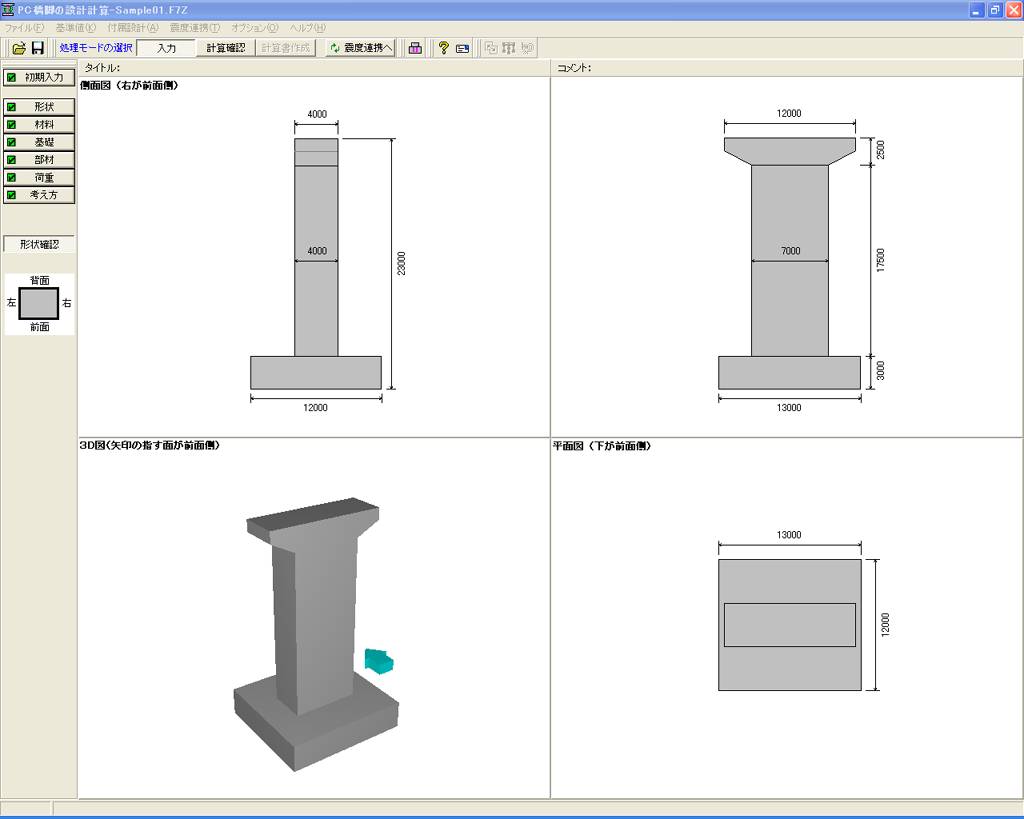

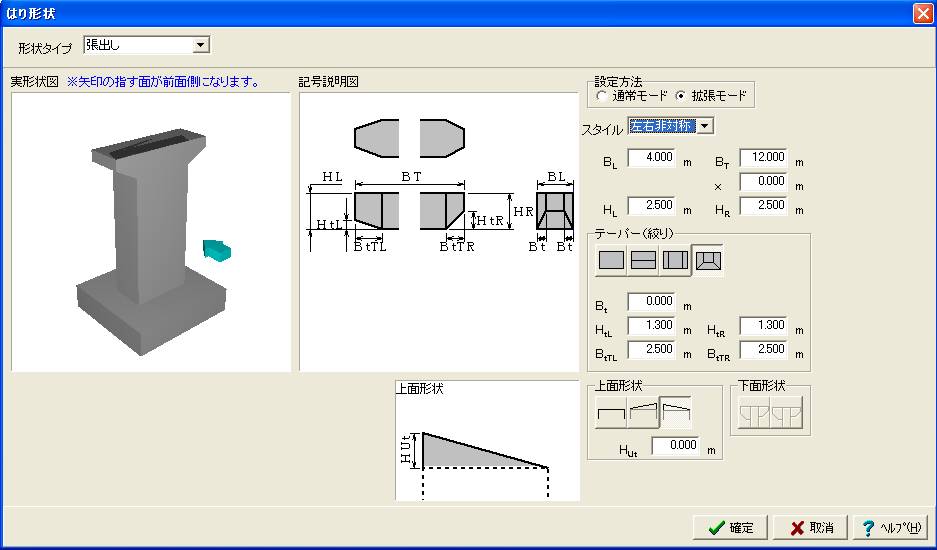

▲形状入力画面(はり)

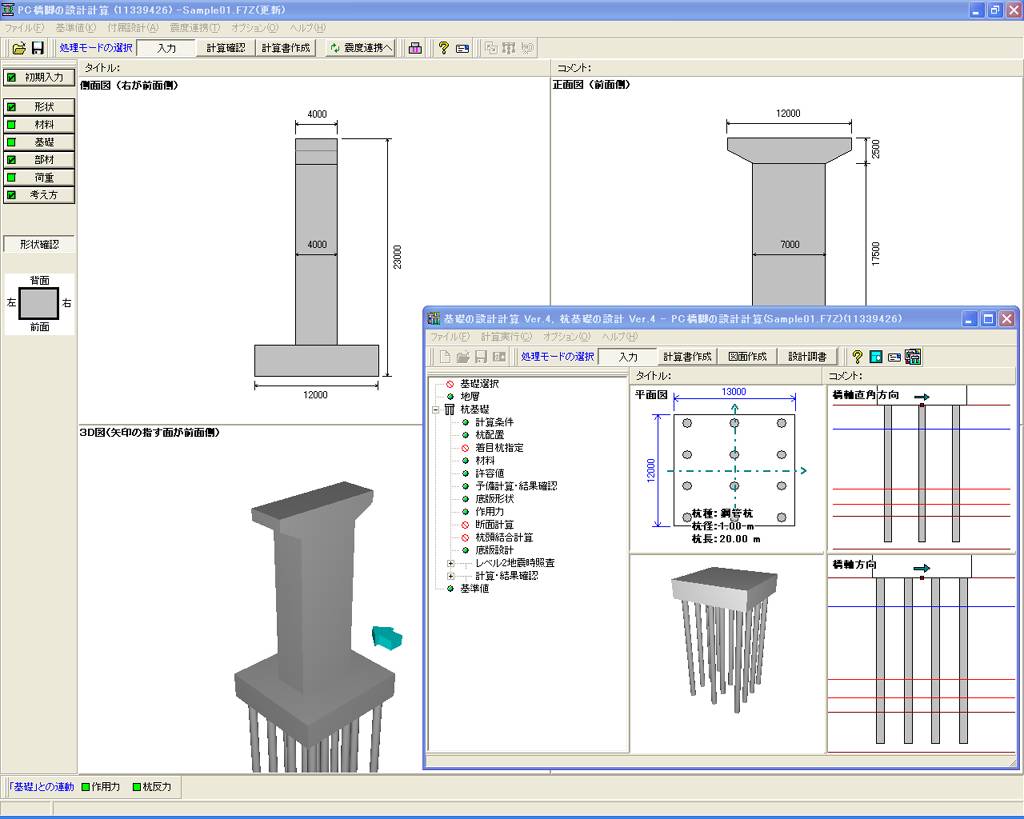

▲連動イメージ(杭基礎連動)

プログラムの機能と特長

常時、暴風時及びレベル1地震時の照査(許容応力度法による)

  • 柱鉄筋の段落しの検討をすることができます。
  • はり形状は、はり(柱の上にはりがのる)形式(矩形、小判形)、張り出し(柱の側面にはりがつく)形式、の3種類の形状を、また後者の場合はりの先端をしぼる形についても設計することができます。また、形状がコーベルの条件を満たす場合は、コーベルとしての設計が可能です。
  • かけ違い橋脚の沓座等の荷重を考慮することができます。
  • 柱中間に作用する集中荷重、分布荷重、風荷重、流水圧、動水圧は、有無・方向・荷重強度等を入力することによりプログラム内部で荷重を算出します。
  • 上載荷重は、載荷範囲を指定することにより全載・半載とすることができます。
  • 水位は荷重ケースごとに入力(最大2水位設定可能)することができます。
  • 各荷重ケースで、「上載土砂重量を無視する(洗掘状)」を指定することができます。

レベル2地震時の照査(地震時保有水平耐力法による)

柱部材

  • 地震時保有水平耐力の照査のほかに、降伏剛性を算出することができます。
  • 主鉄筋の材質と、帯鉄筋の材質をかえることができます。
  • 帯鉄筋が高さ方向に変化がある場合を考慮し、横拘束筋データは4区間まで設定できます。
  • せん断耐力は、柱基部と柱中間部の2ヶ所について算出することができます。
  • はり部の扱いを、以下の方法から指定することができます。

◦直下の柱断面を用いる。
◦剛体とする。※震度算出(支承設計)との連携時は「剛体とする」としてください。

  • 免震橋の場合、減衰定数に基づく補正係数を考慮することができます。
  • 同一振動単位系の設計水平震度の最大値と、計算した設計水平震度を比較し、大きいほうの設計水平震度を用いることができます。

フーチング部材

  • 接基礎フーチングについて、レベル2地震時の照査を行うことができます。
    (基礎の浮き上がりを考慮した地盤反力度分布に対しての照査) [参:道示IV10.6、8.7、参考資料-3]
  • 杭基礎のレベル2地震時の照査は、フーチングの照査を含めて、本プログラムと連動する「基礎の設計計算、杭基礎の設計」で行うことができます。
  • 深礎杭の照査は、本プログラムと連動する「深礎フレームの設計」で行うことができます。
  • フーチングのないモデルを検討することができます(直接基礎時、「深礎フレームの設計」との連動時)。

付属設計

橋座の設計

  • 橋座の設計(橋座部の耐力照査)を行うことが可能です。

適用範囲

検討対象

  • 新設設計(場所打ちPC橋脚)。
  • 柱部はPC構造とし、はり・フーチングはRC構造。
  • はり、フーチング照査は弊社「橋脚の設計」新設設計と同等の機能。

形状など

橋脚形式 ・単柱式の張り出し式橋脚および壁式橋脚に対応。
(橋軸方向および橋軸直角方向に偏心している橋脚についても設計が可能です)
PC鋼材 ・橋脚柱に入力可能で、途中定着が可能です。
・角度変化のある鋼材配置や曲げた配置をすることはできません。
・PC鋼材とコンクリートの付着の無いアンボンド構造は適用外となります。
(「プレストレストコンクリート橋脚の耐震設計ガイドライン」ではボンド構造を対象とする旨記述されています)
また、外ケーブル構造も適用外となります。
はり形状 ・はり(柱の上にはりがのる)形式(矩形、小判形)、張り出し(柱の側面にはりがつく)形式の設計が可能です(後者の場合は、はり先端をしぼる形状も設計可能です)。
柱断面形状 ・矩形、矩形R面取り、小判形、円形に対応。
・矩形R面取りを除く3形状は中空断面に対応。
※テーパー無し形状のみ対応
フーチング形状 ・テーパーなしから全方向テーパーまで設計可能です。
また、フーチングの有無を指定可能です。
(直接基礎時、「深礎フレームの設計」との連動時にはライセンスが必要です)
基礎形式 ・直接基礎および杭基礎
(弊社、 「基礎の設計」、「深礎フレームの設計」が必要です)

照査内容

  • はり鉛直方向の照査(常時)、水平方向の照査(暴風時、レベル1地震時及びレベル2地震時)
    ※形状がコーベルの条件を満たす場合は、コーベルとしての設計(鉛直方向の照査)が可能です。
  • 柱の照査(常時、暴風時、レベル1地震時及びレベル2地震時)
  • 安定計算(レベル2地震時を除く)
  • フーチングの照査(常時、暴風時、レベル1地震時及びレベル2地震時)。
    ※杭基礎フーチングのレベル2地震時の照査は未サポートで、本プログラムと連動する「基礎の設計」の方でサポート。
  • 橋座の設計(橋座部の耐力照査)。

適用基準及び参考文献


適用基準
道路橋示方書 道路橋示方書・同解説 III コンクリート橋編 平成14年3月 (社)日本道路協会
道路橋示方書・同解説 IV 下部工編 平成14年3月 (社)日本道路協会
道路橋示方書・同解説 V 耐震設計編 平成14年3月 (社)日本道路協会
設計計算 設計要領 第2集 -橋梁・擁壁・カルバート-平成12年1月 日本道路公団
プレストレストコンクリート橋脚の耐震設計ガイドライン 平成11年11月 (社)プレストレストコンクリート技術協会

参考文献

・道路橋の耐震設計に関する資料 平成9年3月 (社)日本道路協会
・道路橋示方書・同解説 SI単位系移行に関する資料 平成10年7月 (社)日本道路協会
・高速道路の橋梁技術基準に関する講習会 平成15年7月 日本道路公団(監修)、(財)高速道路技術センター(編集)

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

PC橋脚の設計計算 ¥255,200(税抜 ¥232,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

PC橋脚の設計計算 ¥102,080(税抜 ¥92,800)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(PC橋脚の設計計算) 無償 ¥102,080(税抜 ¥92,800)
サブスクリプション(PC橋脚の設計計算 フローティング) ¥142,912(税抜 ¥129,920)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
PC橋脚の設計計算 ¥114,840 ¥135,256 ¥165,880

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
PC橋脚の設計計算 ¥91,400  ¥227,128 ¥280,720


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
PC橋脚の設計計算 ¥204,160(税抜 ¥185,600)

バージョンアップ開発履歴

バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 PC橋脚の設計計算
バージョン リリース日 バージョンアップ内容
1.03.01 11/06/22
  1. 1.基礎の設計計算,杭基礎の設計 Ver.9との連動に対応
1.03.00 08/09/28
  1. 1.「基礎の設計・3D配筋」との連動において、地盤種別の連動に対応
  2. 2.張出しはりにおいて、はり下端テーパーが柱内に位置する形状へ対応
  3. 3.「深礎フレームの設計・3D配筋」との連動において、基礎上作用力の連動に対応
  4. 4.はりのコーベルとしての照査において、せん断摩擦理論による照査に対応
  5. 5.3D PDF出力に対応
  6. 6.Windows7への対応
1.02.00 08/03/28
  1. 1.Web認証方式のレンタルライセンス、フローティングライセンスに対応
  2. 2.はりの側面用心鉄筋必要量の算出方法として、「配置主鉄筋の1/4」の選択を追加
  3. 3.形状、部材などのガイド図等の表示を改善、追加
  4. 4.計算書結果詳細、フーチングの設計断面力において、張出部に地盤反力が生じない場合の計算過程出力に対応
  5. 5.「杭基礎設計便覧 社団法人日本道路協会(平成19年1月)」に準じたフーチングせん断スパンの上限値に対応
  6. 6.計算書の「はりの設計」と「柱の設計」にはり重量の算出根拠(寸法、体積、重心位置等)を追加
  7. 7.オプション荷重「水平方向任意荷重(橋軸方向、橋軸直角方向)」に集中荷重を対応
  8. 8.計算書結果詳細で、上載土砂(重量と浮力)と躯体浮力の算出根拠を追加
  9. 9.はり主鉄筋の入力の改善
1.01.00 07/05/31
  1. 1.スターラップの配置を適用区間と間隔で指定する「簡易指定」モードに対応
  2. 2.はりのスターラップ以外の水平補強筋の考慮に対応
  3. 3.計算書、メイン画面などに形状図等出力を追加
  4. 4.常時、レベル1地震時のはり,柱,フーチング部材について、最大鉄筋量の照査に対応
  5. 5.「基礎の設計計算,杭基礎の設計」連動、レベル1地震時の液状化考慮有無両ケースを考慮した検討に対応
1.00.05 06/10/03
  1. 1.設計要領第二集(平成18年4月)の鉛直支持力の照査に対応
  2. 2.はりの鉛直方向検討ケース数を最大4ケースに拡張
  3. 3.地盤種別の設定および判定に対応
  4. 4.フーチングのせん断照査において、スターラップの配置情報に関する設定を拡張
  5. 5.震度連携時において、塑性化の判定に関する仕様を改善
1.00.03 06/02/17
  1. 1.メイン画面および計算書出力において、中空部の表示に対応
  2. 2.震度連携時に形状情報を付加
1.00.02 06/01/04
  1. 1.ガイド図および記号、メッセージの改善
  2. 2.形状、ピッチ等の上限値などを拡張
  3. 3.円柱、小判柱、矩形R面取り柱正面図などの描画改善

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約50MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F7Z
ファイル出力 HTML、3DS、VRML、PDF、XPR
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 部分係数法・H29道示対応版 <連携>
基礎の設計計算
杭基礎の設計 Ver.9
深礎フレーム Ver.7
<ファイル連携>
震度支承(支承設計) Ver.7
<保存>
UC-win/Road
カスタマイズ版 <連携>
基礎の設計計算(カスタマイズ版)
杭基礎の設計(カスタマイズ版)
深礎フレーム(カスタマイズ版)
<ファイル連携>
震度支承(支承設計)(カスタマイズ版)
<保存>
UC-win/Road
備考 連動にはF8 COM SERVERが必要

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

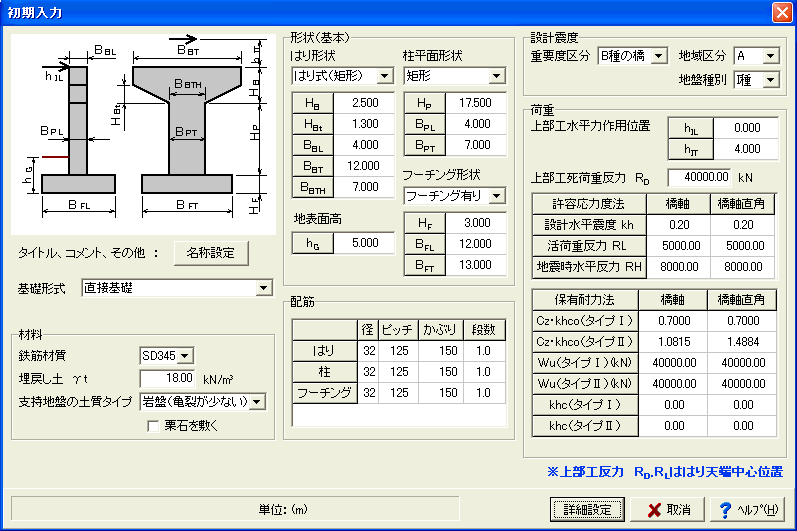

▲初期設定画面

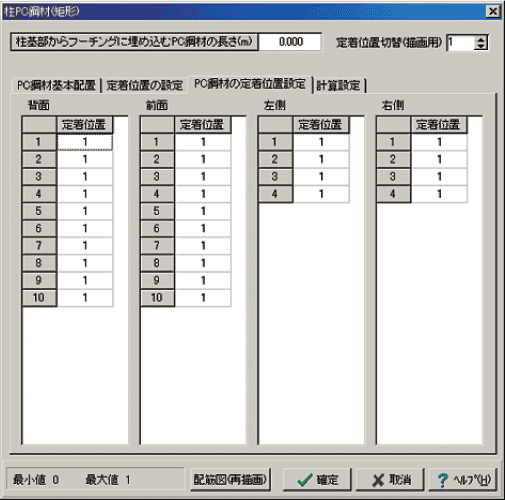

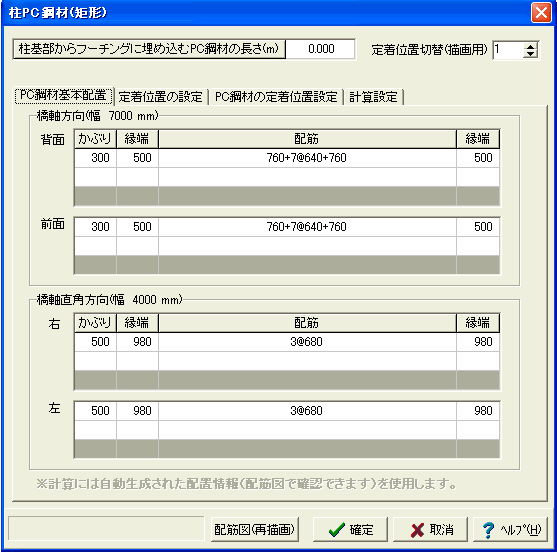

▲柱PC鋼材入力画面

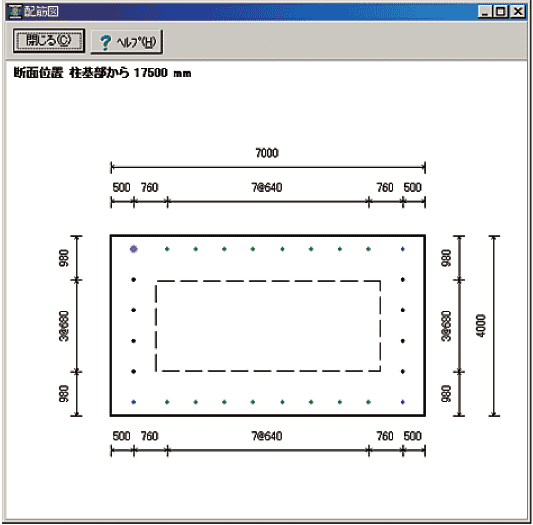

▲柱PC鋼材確認(配筋図)画面

▲形状入力画面(はり)

▲形状入力画面(柱)

▲形状入力画面(フーチング)

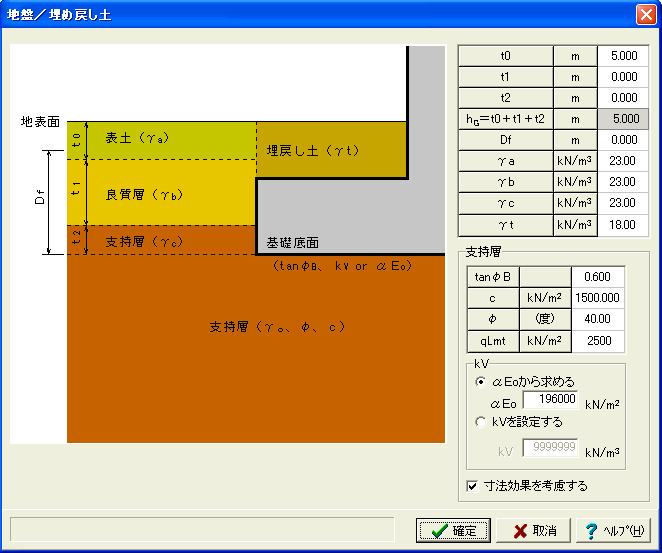

▲地盤入力

▲連動イメージ(杭基礎連動)

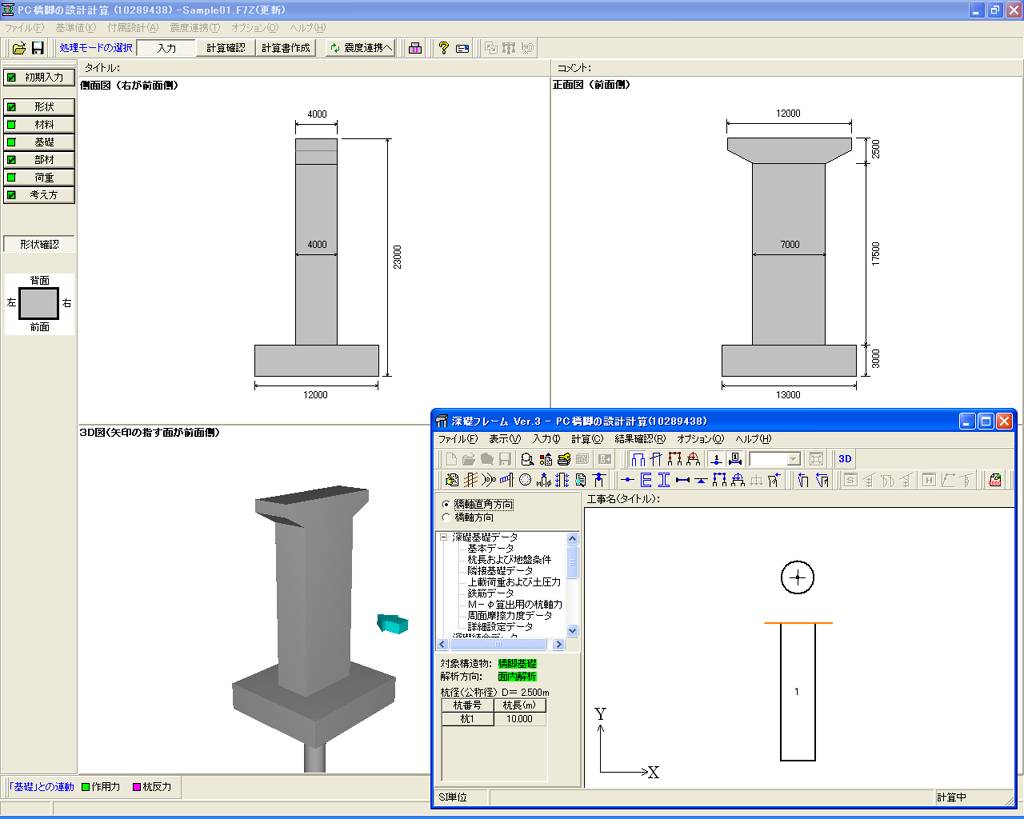

▲連動イメージ(深礎フレーム連動)

▲柱PC鋼材設定画面

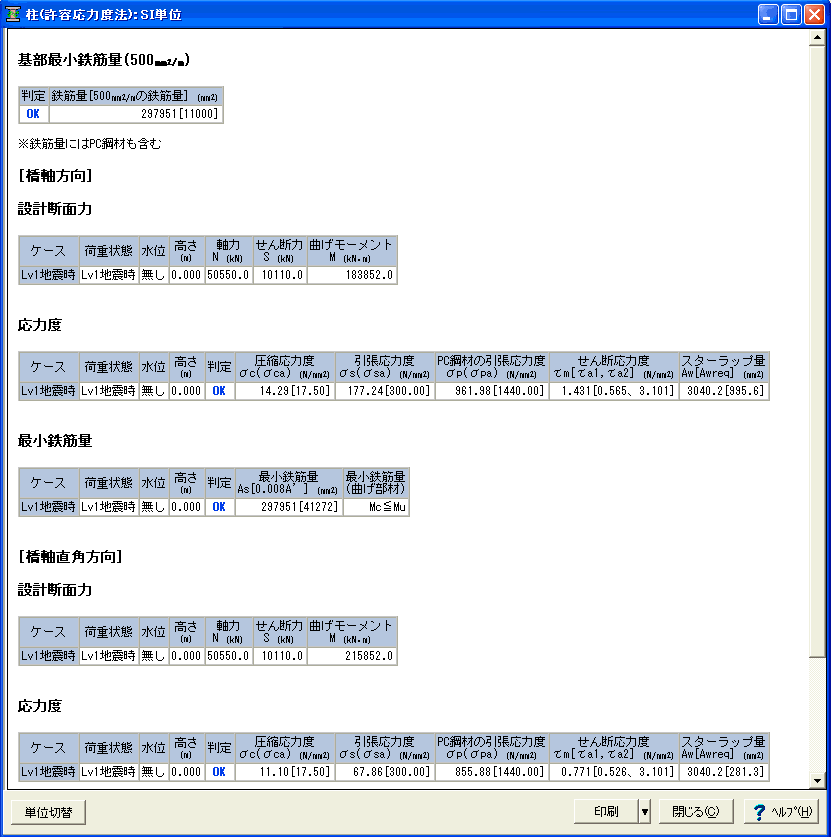

▲結果確認画面

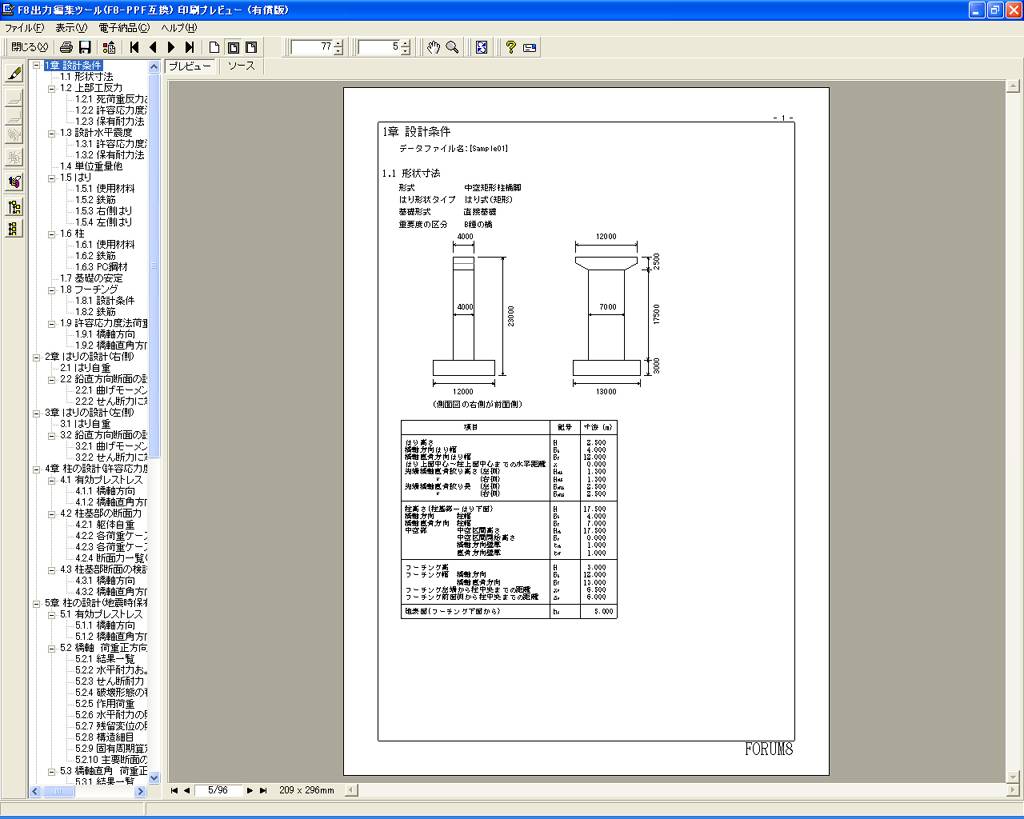

▲印刷プレビュー
