我々の暮らしを守るインフラには様々なものがある。
地上にある橋、道路、擁壁をはじめ、地下にあるトンネル、水道、下水道など暮らしを支える重要なものである。また最近では災害に強いまちづくりを目指し、上空にあった電線まで地中に建設されている。

地域住民や一般の方、若手技術者などは、出来上がったものを見る機会があるが、施工段階は、なかなか見る機会はない。そのため、これら地中に建設される構造物の必要工種である仮設工については、重要性が理解しがたいと考えている。

そこで今回、一般の人から見ると見落とされがちな仮設構造物にスポットを当てて、今後の設計、施工のお役に立てばと思い、筆を執った。以下に仮設構造物の概要について述べる。

仮設構造物には、任意仮設と指定仮設がある。またその中でも、土構造である工事用道路、鋼材を使用した仮橋、仮設構台、土のうを使用した締切工など多岐にわたる。

任意架設は施工時の施工計画において施工方法の方針を示すものであり、実際の施工時にはその形を変えるものも多い。一方、指定仮設は重要な仮設構造物であり、施工中の安全と品質の確保を図るうえで必要不可欠なものとなる。設計時からその仮設構造物の安全性、施工性、品質について設計者が責任をもって計画しなければならない。

特に床掘、山切り時における土留め工は作業員の安全と、構築する構造物の品質に大きく寄与するため、本投稿では土留め工に絞って実際に使用した例を交えながら説明したいと思う。

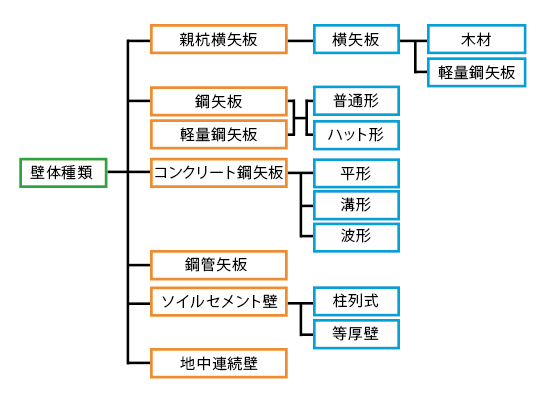

矢板工法には様々な種類がある。
フォーラムエイトの土留め工設計概要を見ると以下のような表が出てくる。

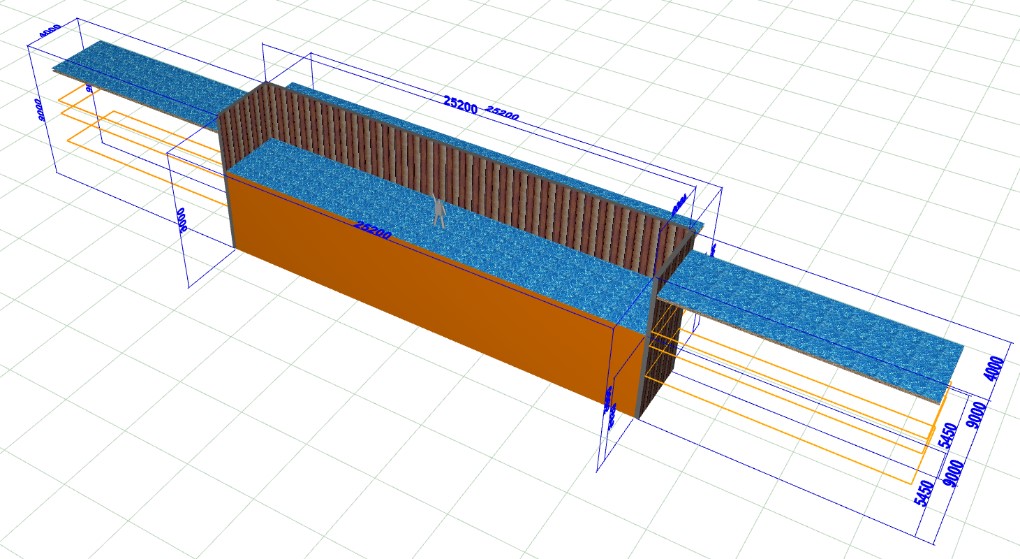

例1　土留め工と河川締切工を併用した例

これは河川護岸の構築において、床掘時の土留め工と河川締切工を併用した例となる。
また今回バージョンアップした機能により、コの字型の土留め工設計を行った事例となる。
