活用环境功能提高空
间表现 |
 |
| Support Topics | |||
| 支援主题/ UC-win/Road | |||
|
|||
|

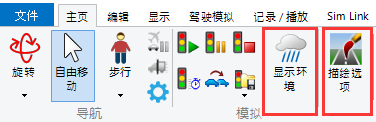

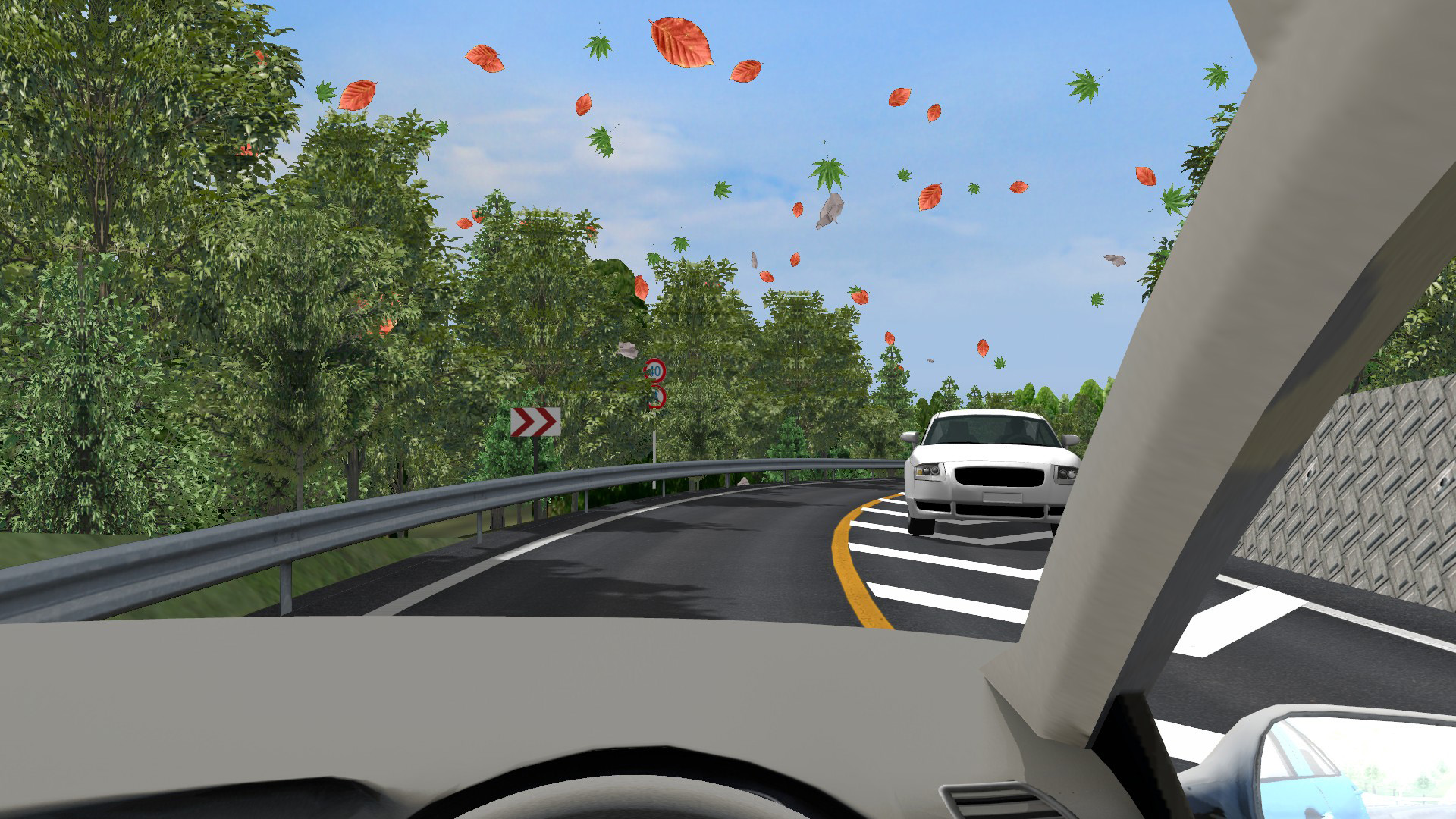

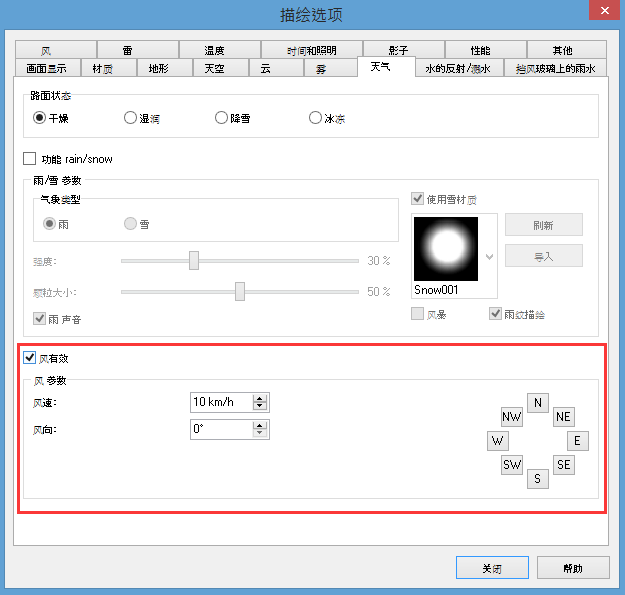

上次为大家介绍了如何利用湖泊功能显示水面，利用烟功能显示雾和瀑布来提高环境表现力。这次将会用环境光和雾的功能，Ver13里追加的新功能「风」的显示，以及从 Ver12.1开始的日照计算等功能来介绍「环境评估·插件选项」。 「风」的显示设置 从Ver.13开始可以表现风的显示。通过描绘物体被风吹动，可以形象的表现出风的流动。被风吹动的物体可以指定两种颗粒的材质和一种布粒材质。 若要描绘风粒子，首先在菜单的【主页】-【描绘选项】-【天气】中勾选「风有效」，且设置风速和风向。风向的指定可以用［N］［S］等按键设置东 西南北。接下来，打开 【风】的选项，再勾选「描绘风粒子」。在点击菜单的【主页】-【显示环境】时，会开始描绘风的流动。

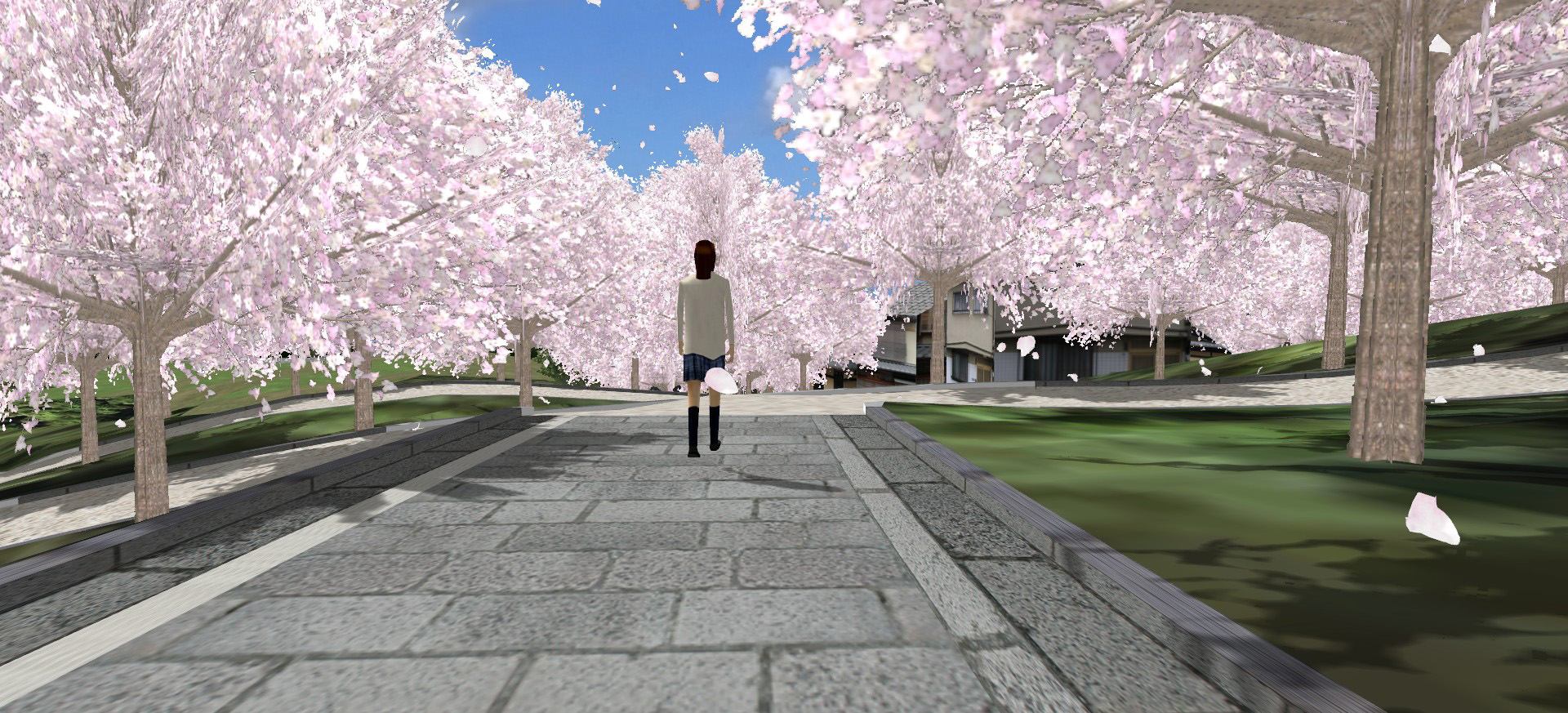

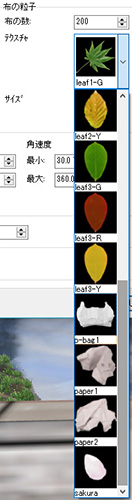

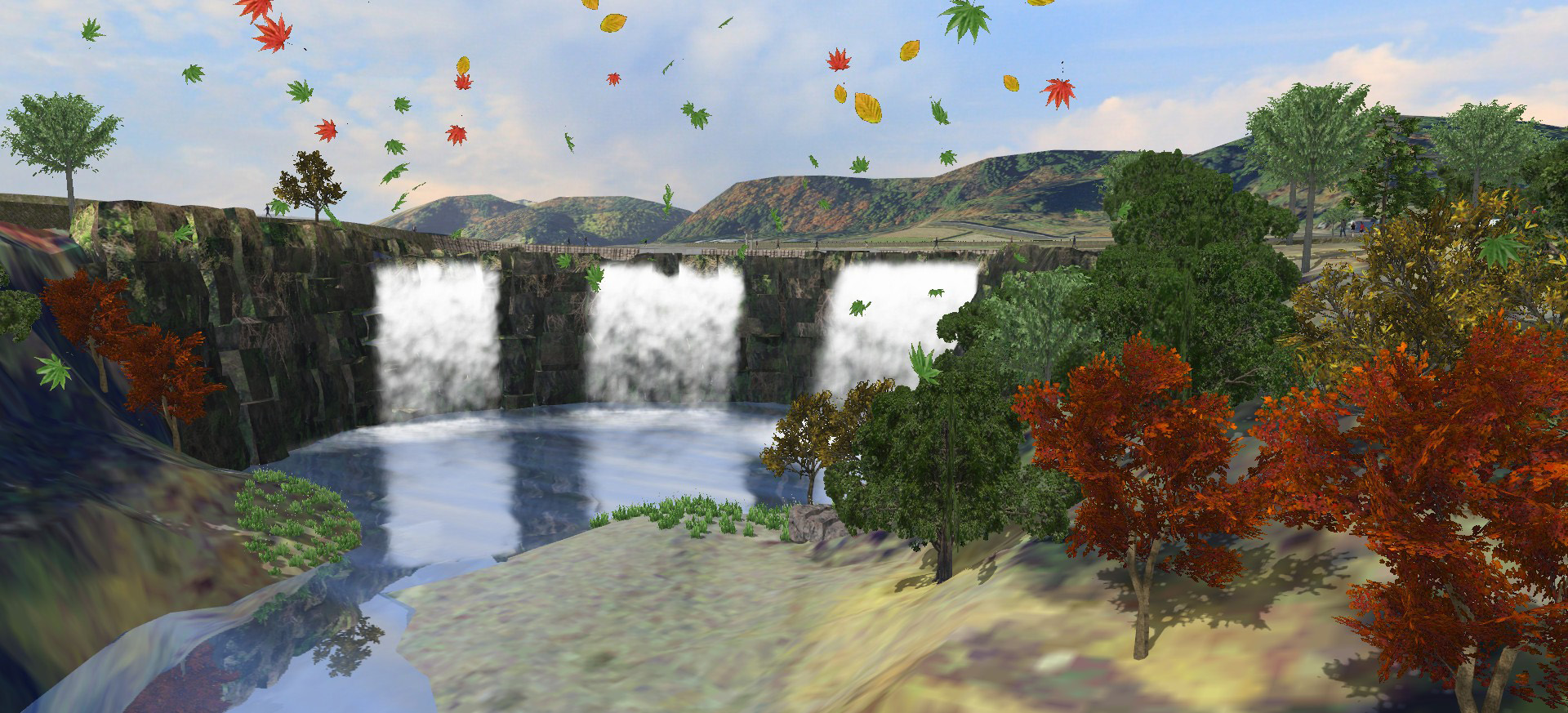

2种类的风参数（颗粒和布颗粒） 在「风」选项的「风参数」中，可以指定两种颗粒材质和一种布粒材质。可设置两个材质的颗粒会通过指定高宽的图像旋转来进行描绘。旋转速度和角度是 最小值和最大值之间的随机值。另一方面，布粒的指定材质会像布类自由变形。 在安装时像绿叶，秋叶，塑料袋等常见材质会被默认安装。如果希望使用其他材质，可以将图片保存到以下文件夹，或者在菜单【文件】-【应用选项】- 【初始设置】的【文件夹和文件】选项里勾选「使用外部材质文件夹」，即可使用其他材质。可以简单的表现像樱花花瓣散落等场景。 □颗粒文件夹 C:￥UCwinRoad Data 13.0￥Textures￥WindDebris ※使用外部材质文件夹时，有必要将使用的文件夹结构与默认结构相同。在这种情况下，创建<外部文件夹> ￥Textures￥WindDebris 并保存图像。

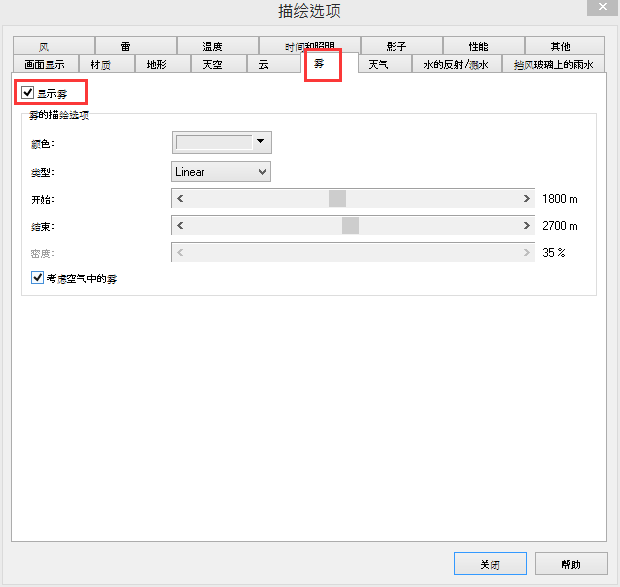

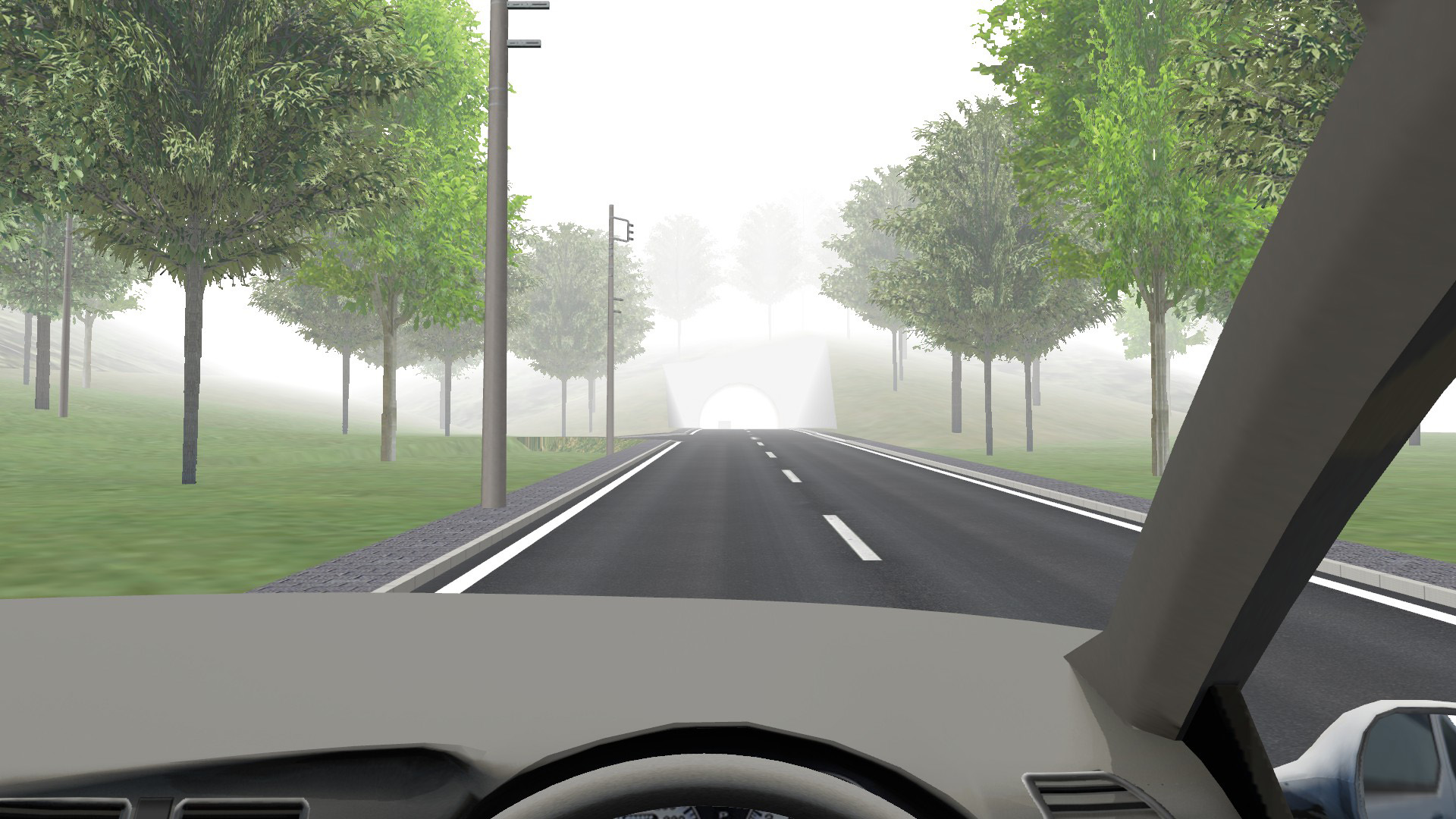

在【描绘选项】-【雾】选项中，把雾的种类设置为Linear（从开始到结束的位置，线性条状描绘雾的密度）时，可以指定与开始和结束位置的视点距离（单位：m），因此能 简单指定雾进入视线的范围和完全被雾覆盖的范围。

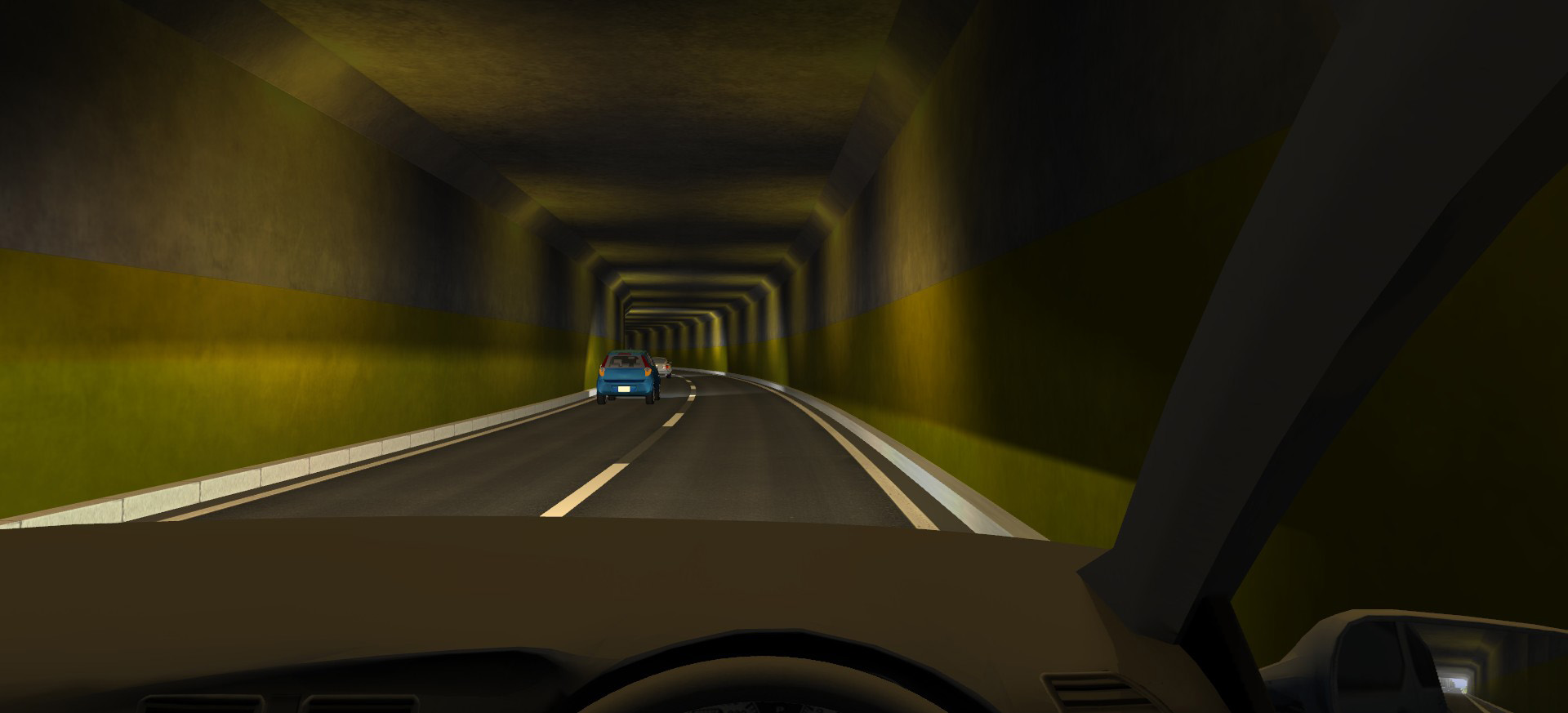

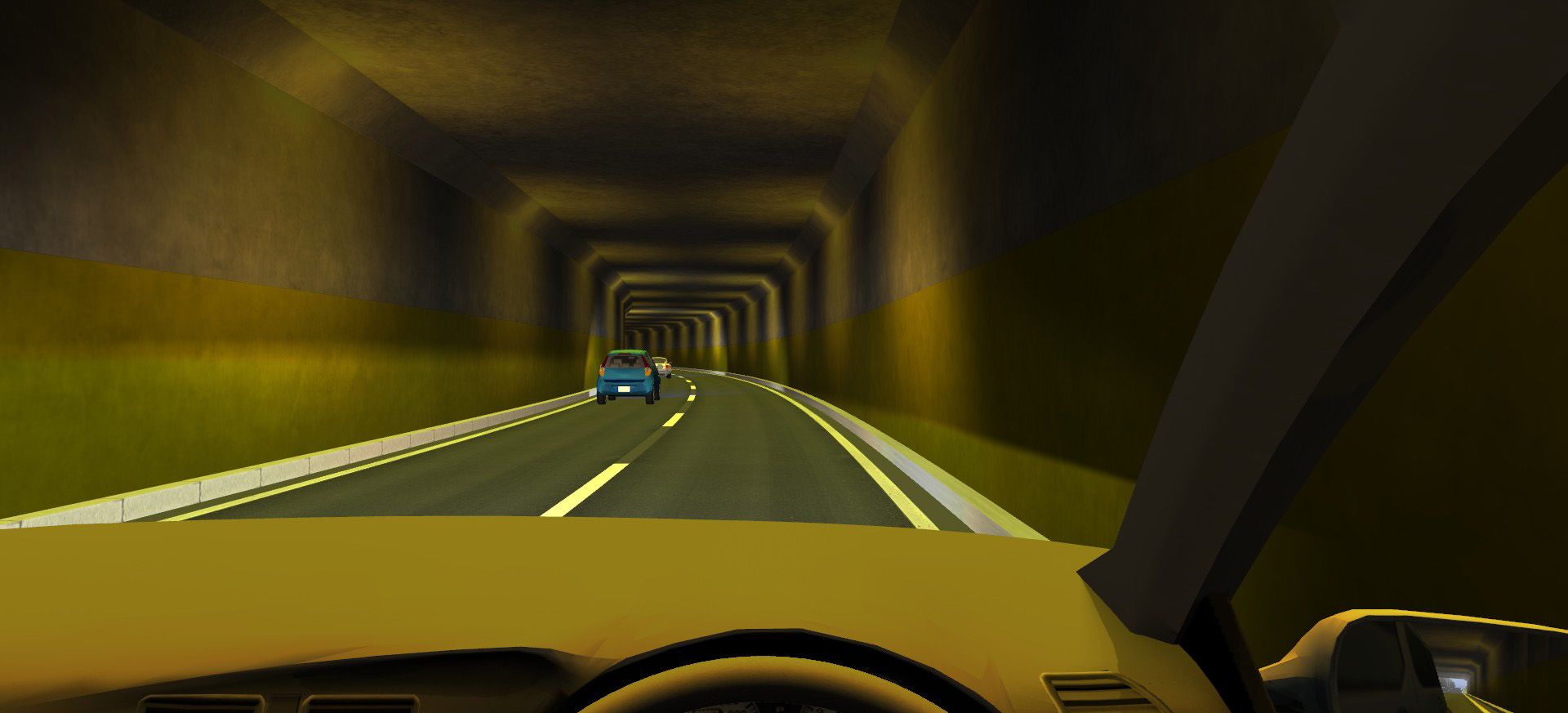

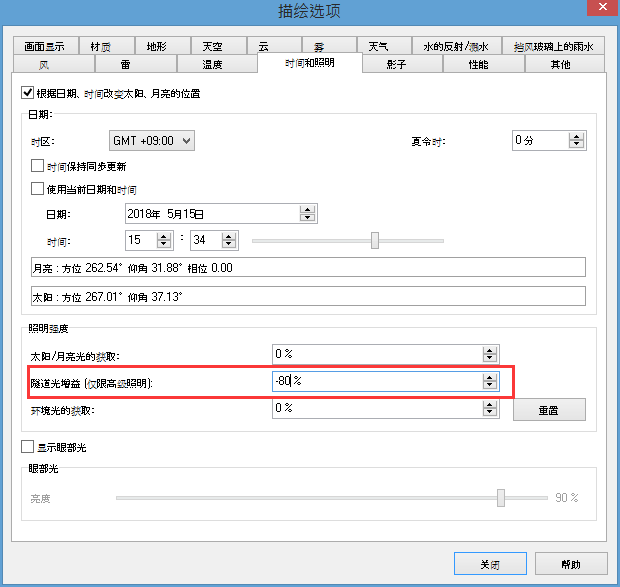

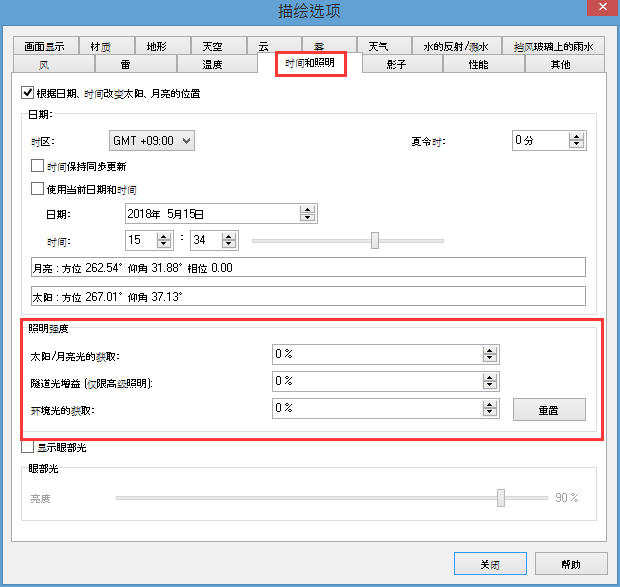

环境光的设置 从Ver.13开始，可以变更隧道内的照明度。在菜单【主页】-【描绘选项】的【时间和照明】选项中，「太阳/月亮光的获取」，「环境光的获取」可直接输入数字。而且，在 使用高度照明的情况下可调整「隧道光增益」。

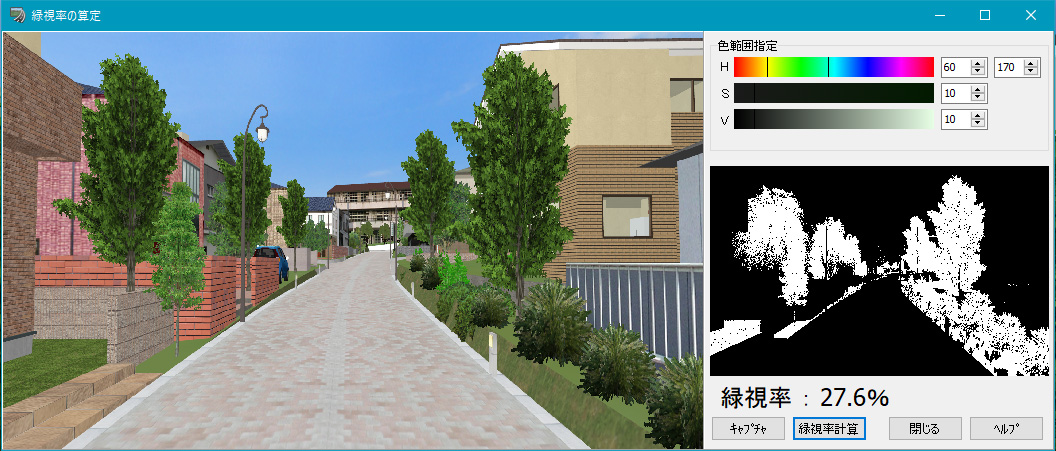

环境评估插件的使用实例 介绍Ver12.1追加的新功能「环境评估插件选项」的活用实例。环境评估插件可以使用UC-win/Road实时模拟功能进行以下三项评估。 绿化覆盖率 近年，自治团体开始把绿化覆盖率作为景观评估的一个指标。大阪府和京都市，兵库县西宫市，东京都江东区，茅崎等地，正努力增加绿色覆盖率和景观保 全。国土交通省的调查指出「绿化覆盖率大概超过25%时，会感觉到绿色环境」。（调查基于平成17年「关于都市绿色量与心理效果的相关关系的社会 实验调查」国土交通省） 在绿色覆盖率调查中，出现了照相机焦点距离的误差和画面角度等误差，也有调查时的天气等因素困扰着调查者。但是在VR空间模拟，视点和视角，环境 光由 于容易标准化，因此调查时不会发生上述的问题。此外，还可以模拟计划阶段景观的绿色覆盖率。 在菜单【分析】中点击【绿色覆盖率】可打开【绿色覆盖率计算】的画面，可以计算并表示出VR空间景观里的绿色覆盖率。

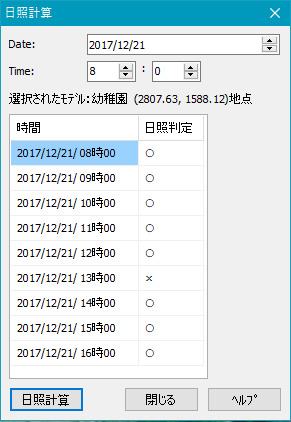

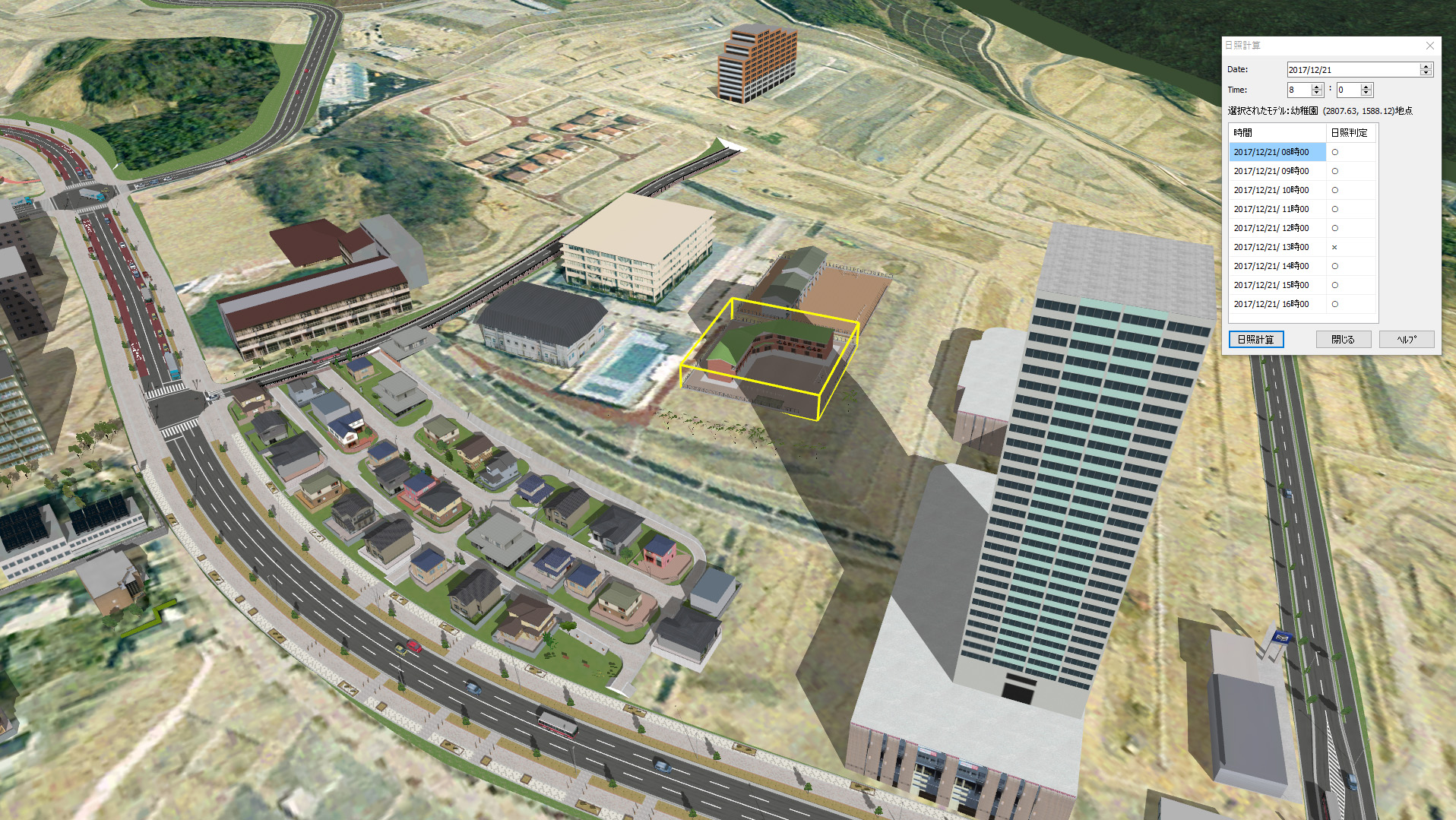

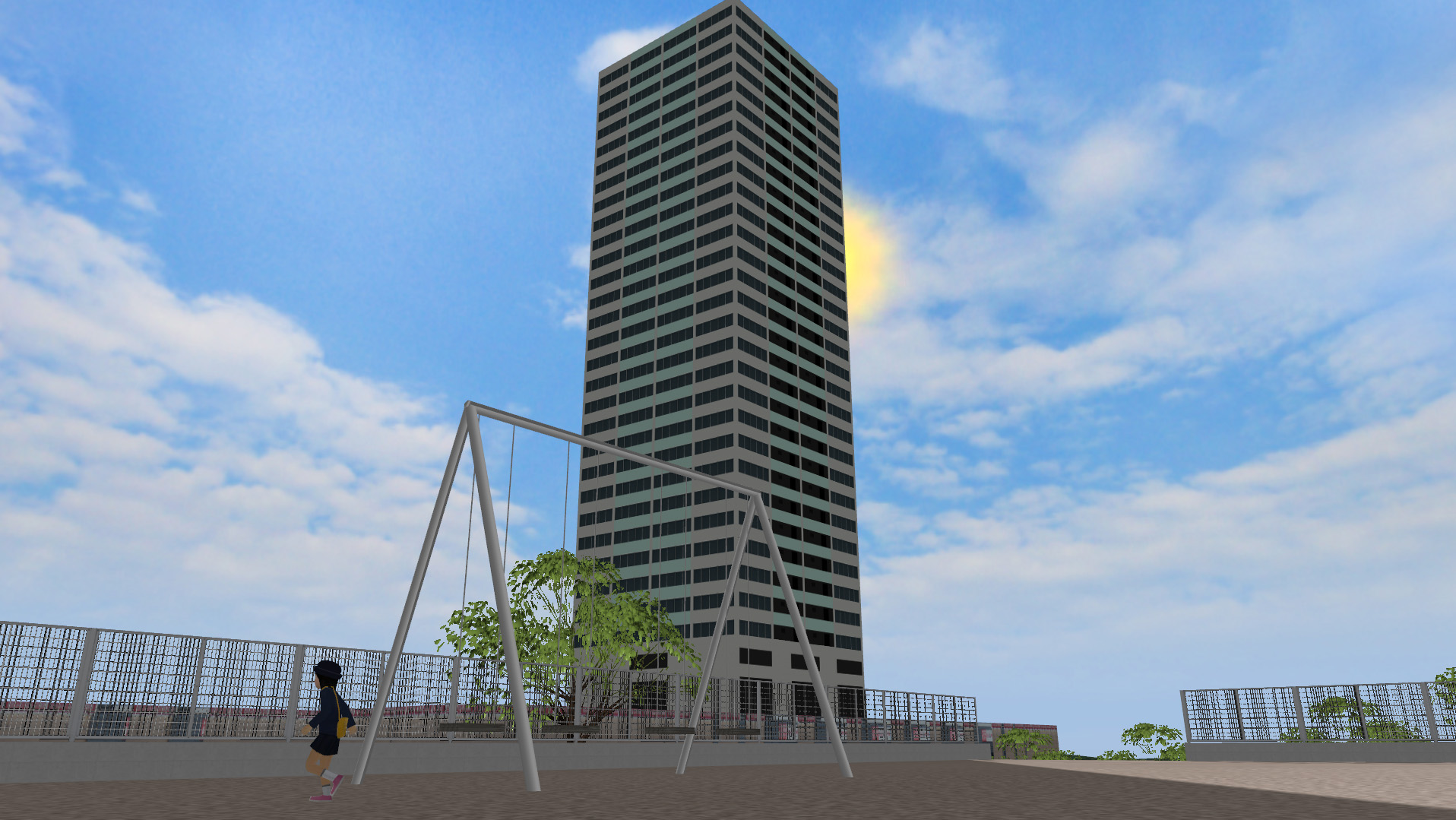

确认遮光影响 在日照计算中选择作为对象的建筑物等模型，可特定日期进行日照计算来判断周围建筑物影子对对象建筑的影响。初始值被自动设置为冬至日，可以自行指 定详细的日期来进行验证。并且可通过在VR移动视点，确认对象建筑所受的遮光影响。

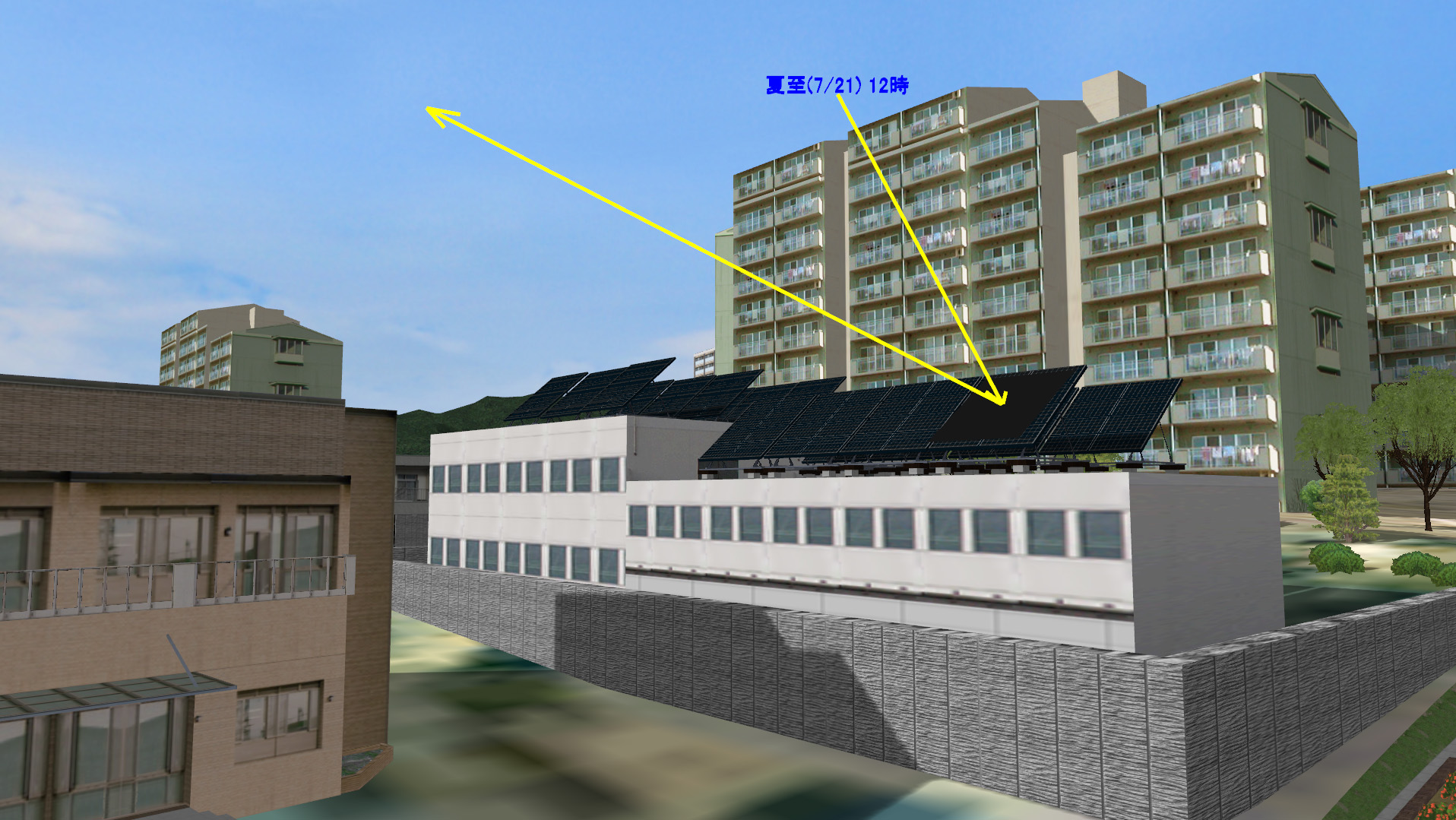

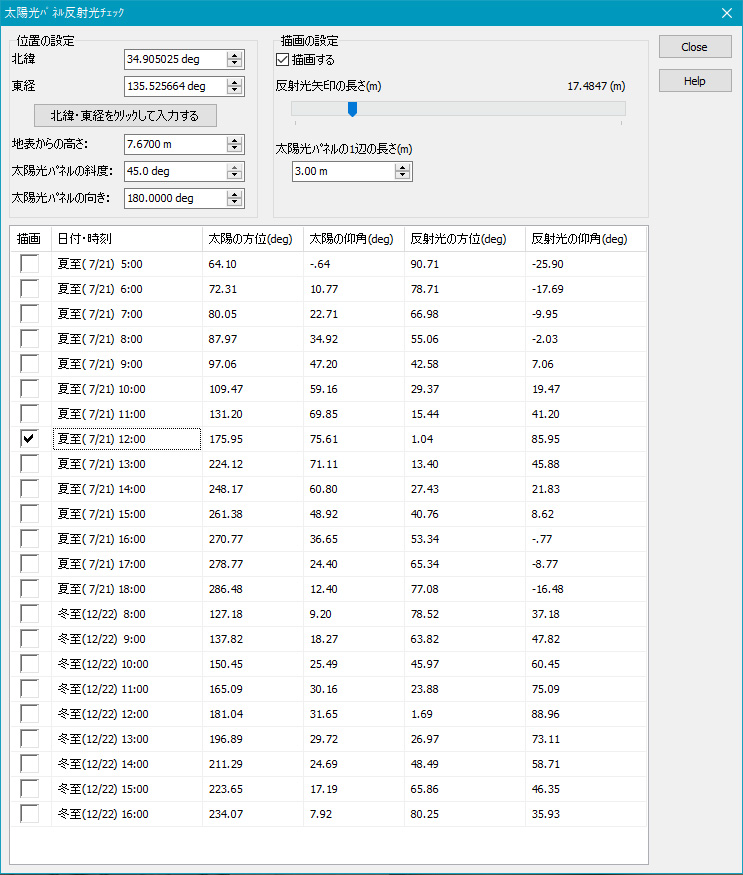

太阳能面板反光预测 在【太阳能面板反光确认】功能，当设置太阳光发电面板时确认太阳的反射光方向。时间可指定为夏至到冬至。通过输入经纬度或点击空间可指定计算反射的位置。也可以设定面板的大小，高度，倾斜度，面向来确定单位时间内太阳光的入射角和反射角。 比如，可以验证冬至时南部的低日照反射是否能到达处于北侧的高层建筑，夏至时日出和日落的太阳光反射是否影响在道路上通行的乘用车，该把倾斜度调整为几度等问题。
结尾 此处介绍的描绘选项功能可在Standard版本使用的功能。希望大家能在VR空间活用新功能。此外，我们在「自主简易评估支援网站」 （http://assessment.forum8.co.jp/）公开了环境评估功能的使用实例和免费设计支援软件，相信这网站对大家有帮助。 |
||||||||||||||||||||||||||||||||||||||||
|
|||
| (Up&Coming '18 春号刊载) | |||
 |
