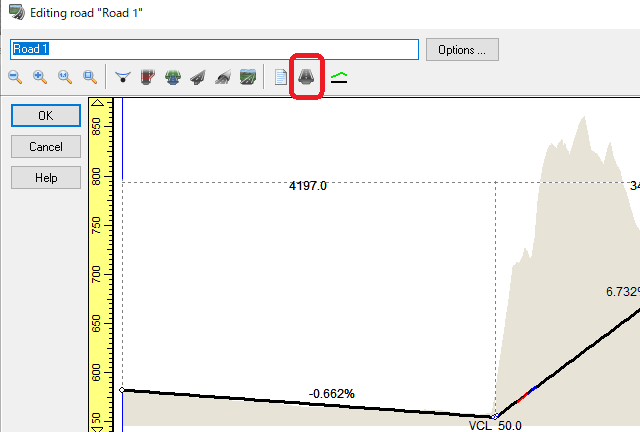

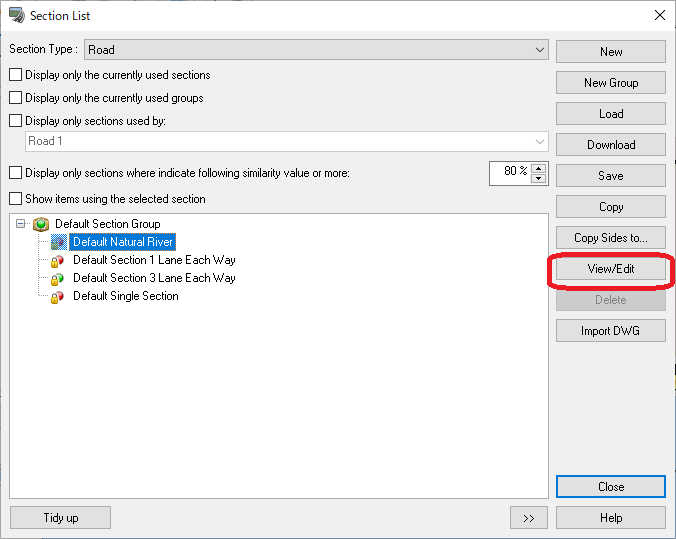

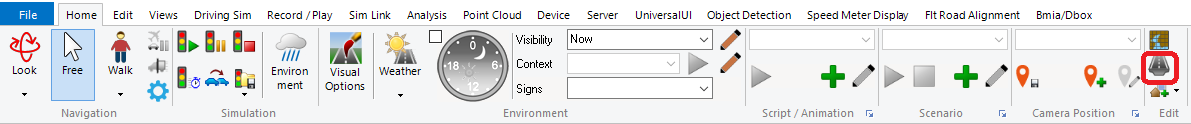

Hoặc có thể mở cửa sổ tùy chỉnh trắc ngang trên bình đồ tuyến (plan view). Mở bình đồ tuyến bằng cách chọn biểu tượng từ menu "Home" hoặc "Edit", sau đó nhấp chuột phải vào tuyến đường cần hiệu chỉnh, chọn "Edit" để hiện cửa sổ tùy chỉnh trắc dọc của tuyến đường. Nhấn vào biểu tượng "Edit section" để mở cửa sổ tùy chỉnh thuộc tính trắc ngang.

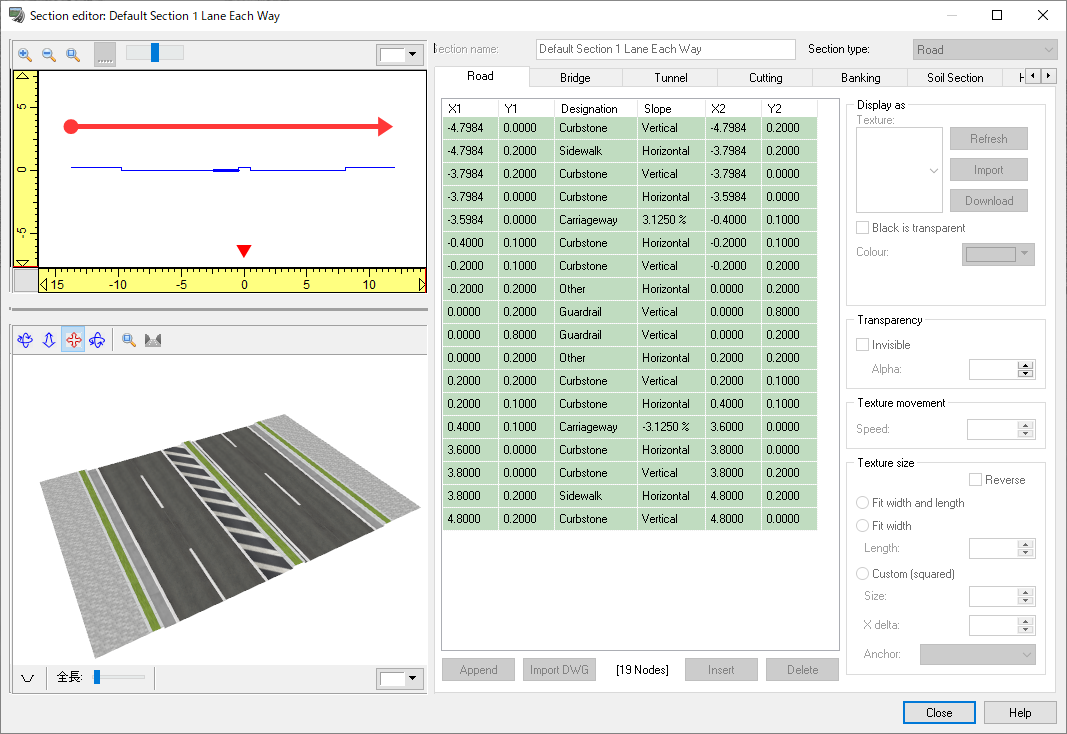

Trắc ngang xác định các thuộc tính của tuyến đường như phần đường đi bộ, phần làn xe chạy, lề đường. Người dùng căn chỉnh, định các thông số từ trái sang phải tuyến đường, và từ trên xuống dưới theo list phía bên phải cửa sổ. Tọa độ tim đường mặc định là (X1=0.0, Y1=0.0). Đặc tính, kết cấu đường (texture) có thể chọn từ các mẫu có sẵn, hoặc import từ các nguồn khác nhau.

Hiệu chỉnh chi tiết phần làn xe chạy

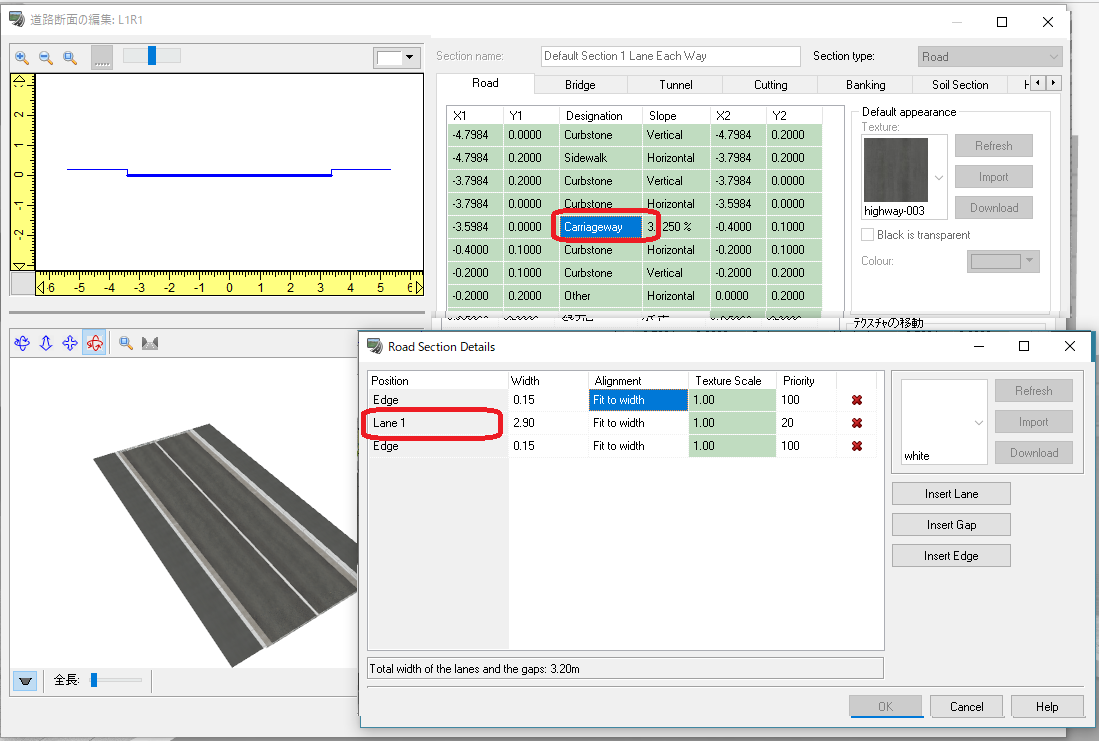

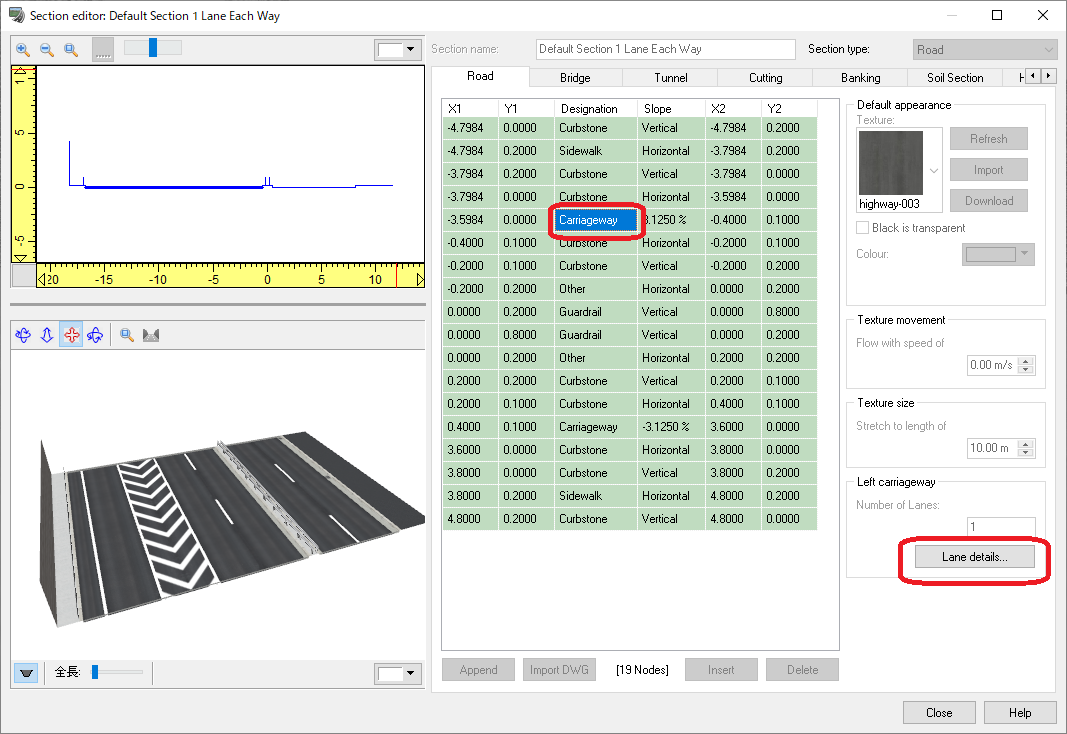

Để hiệu chỉnh phần làn xe chạy, chọn phần tương ứng từ bản vẽ trắc ngang bên trái, hoặc "Carriageway" từ list bên phải cửa sổ rồi chọn "Lane details...". Số tại ô "Number of lanes" sẽ được hiển thị theo số làn xe đã thiết lập trong "Lane details".

Ở tính năng hiệu chỉnh phần làn xe chạy, có 3 điểm đã được cải thiện so với các phiên bản trước:

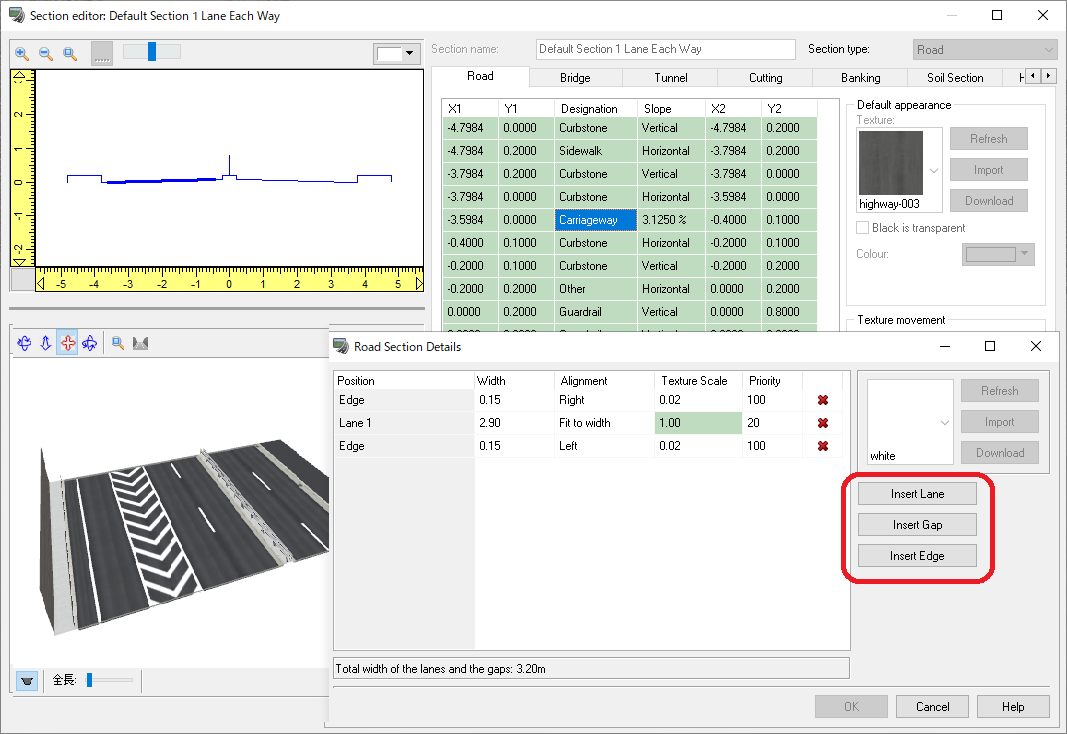

1. Chèn và xóa số làn đường cần thiết, vạch trắng giữa các làn đường và mã vạch.

Các vạch trắng theo dạng sọc (vạch ngựa vằn) tại vị trí giữa đường, mép đường nay đã có thể dựng dễ dàng hơn.

Khi tạo vạch trắng trên phần vai đường nằm trong khoảng cách (được thao tác chèn vào) giữa phần làn xe chạy và mép đường, phần vai đường có thể được nhập vào phần làn xe chạy, do đó xe có thể chạy qua vạch ở vai đường mà không cần hiệu chỉnh phức tạp.

2. Căn chỉnh vị trí, kích cỡ, kết cấu của làn xe chạy, khoảng cách trên vạch

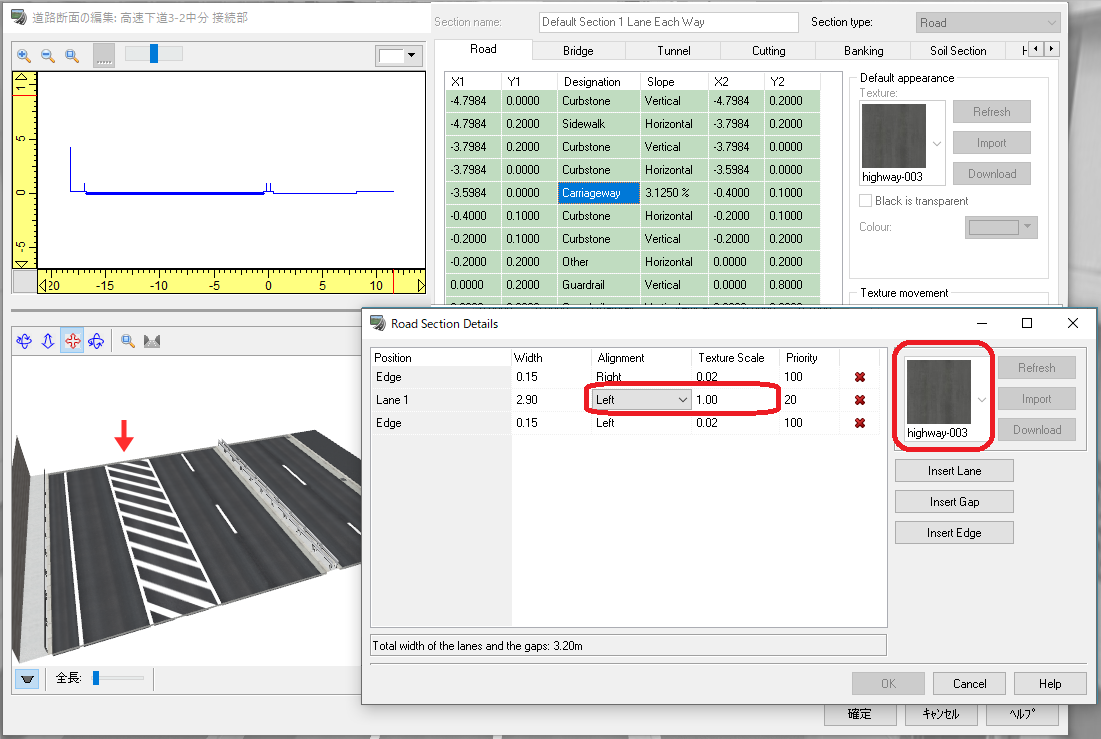

Người dùng có thể thiết lập kết cấu vạch, căn chỉnh vị trí, kích thước theo ý muốn. Có 4 chế độ căn chỉnh vị trí: chế độ mặc định Fit to width (mở rộng tối đa), Left, Right, Center.

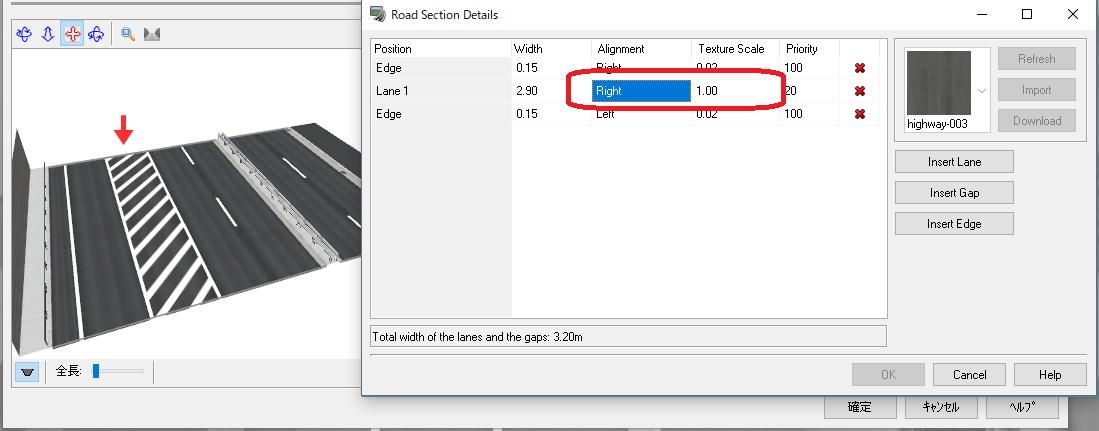

Hình 8. Thiết lập căn phải vạch (Right)

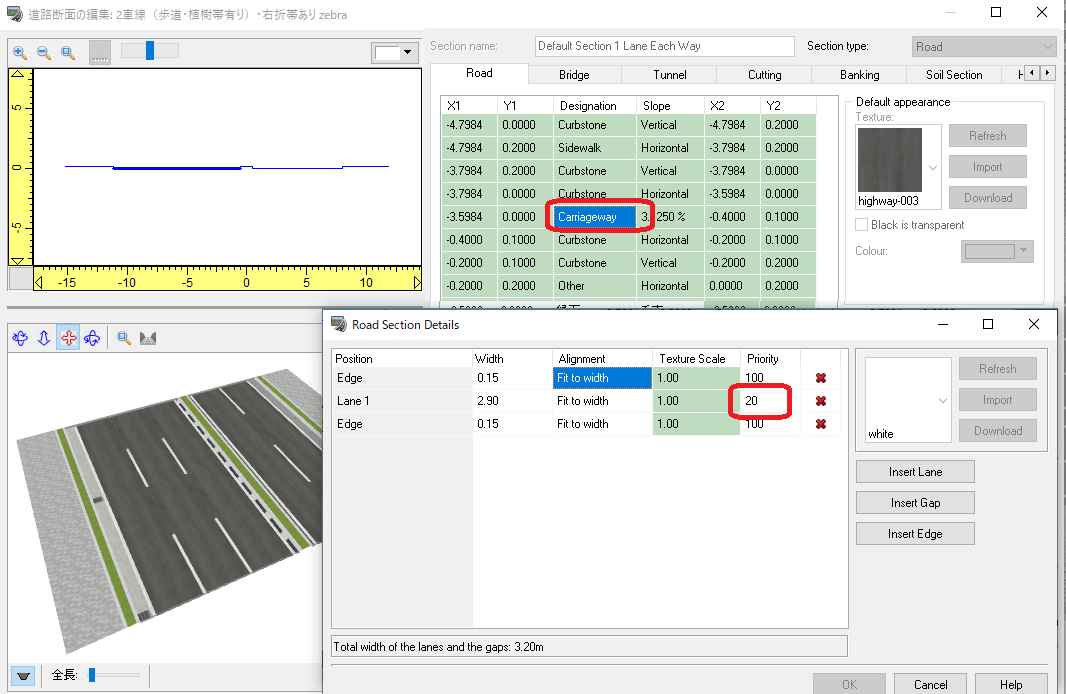

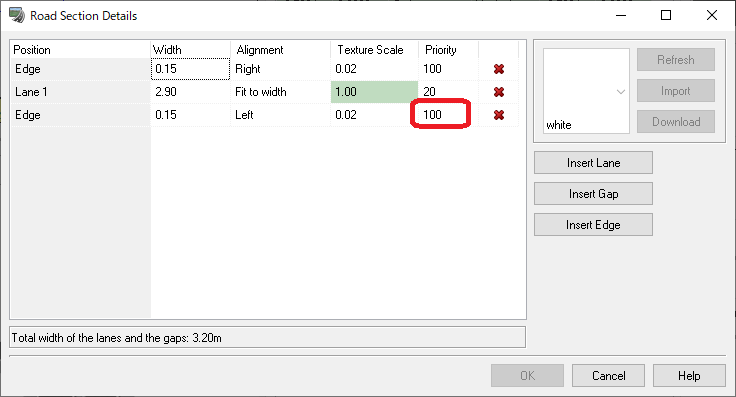

3. Hiệu chỉnh vạch trắng, sọc tại nơi có số làn xe tăng/giảm bằng cách thiết lập độ ưu tiên đối với làn xe/khoảng cách đang bị thu hẹp như hình minh họa.
