为了使Shade3D可以正确的建模，可以进行有尺寸线的建模操作。

本次将要说明的就是尺寸线的使用方法。

※尺寸线功能是Shade3D Professional版特有的功能。

显示尺寸线

创建NURBS，多边形网格和自由曲面时，可以显示尺寸线，并且可以根据图形的“单位”指定尺寸。

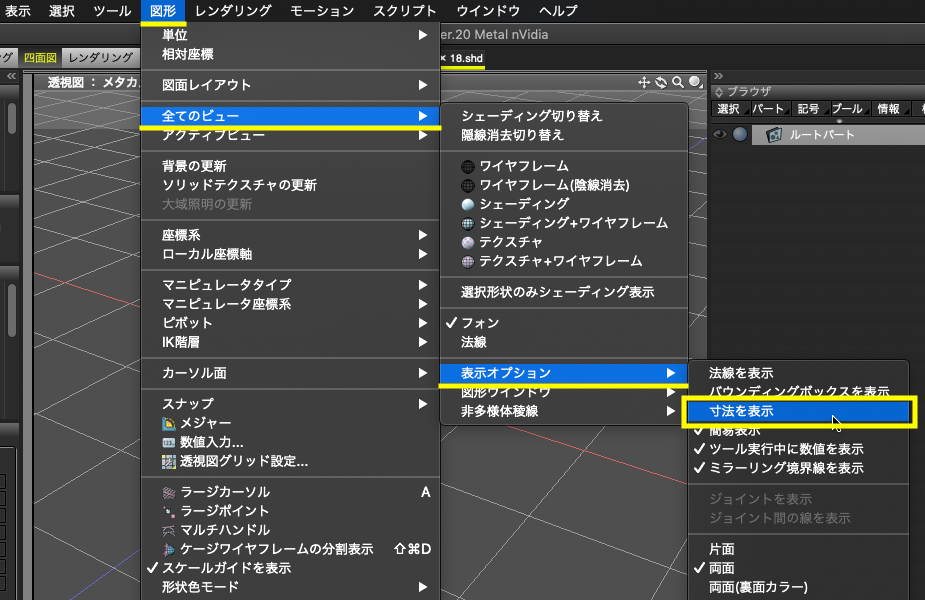

• 在主菜单中选择“图”-“所有视图”-“显示选项”-“显示尺寸”

• 从工具箱的“编辑”-“形状”-“常规”中选择“圆柱”，然后从显示的工具参数中检查“创建尺寸”。

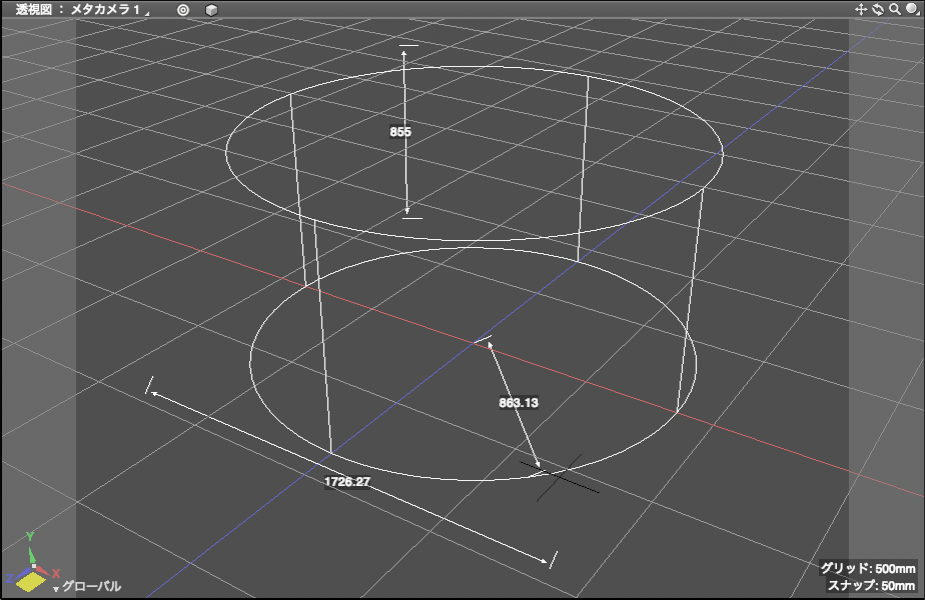

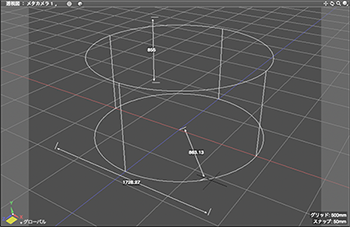

• 通过在图形窗口中创建形状，将显示尺寸线并创建形状。

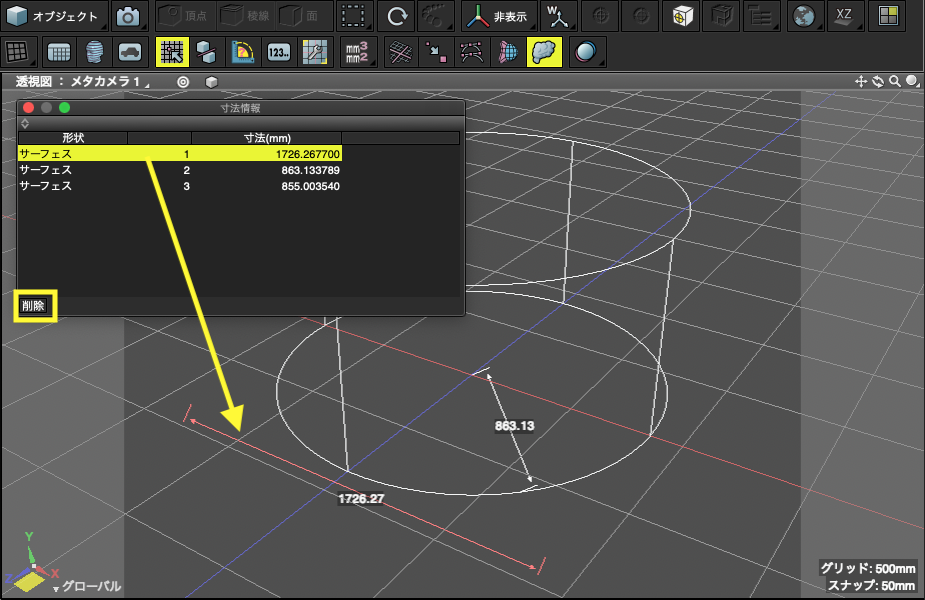

• 如果要删除尺寸线，请从控制栏中选择“测量”-“尺寸信息”。从“尺寸信息”窗口中选择要删除的形状名称，然后单击“删除”按钮。

添加尺寸线

Shade3D允许您向创建的形状添加尺寸线。 可以使用测量工具将尺寸线添加到选定的形状和零件。

• 在主菜单中选择“图形”-“所有视图”-“显示选项”-“显示尺寸”

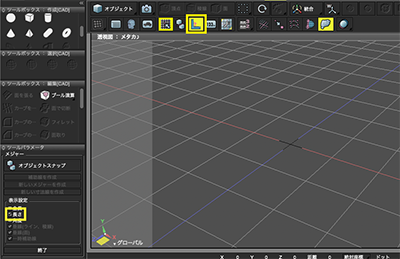

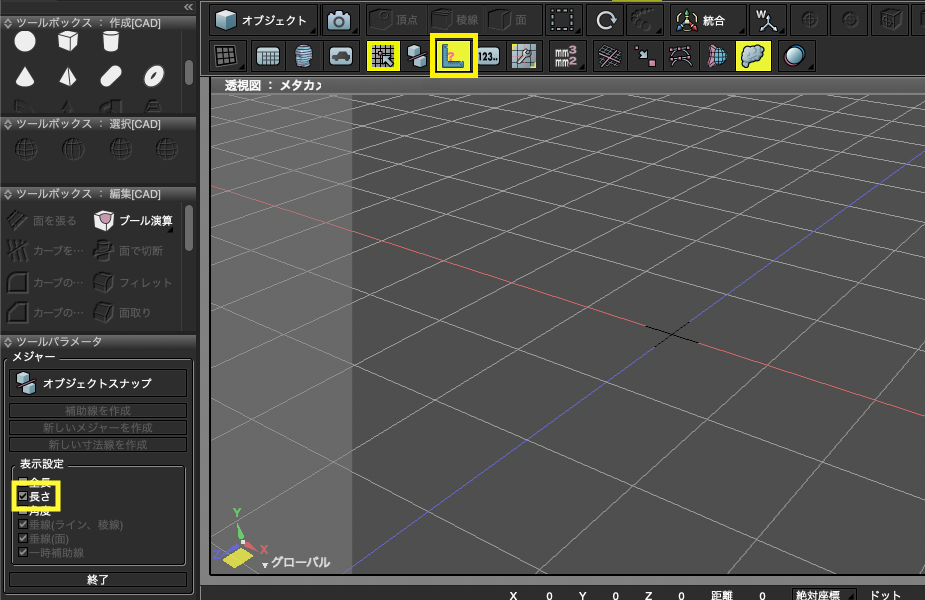

• 单击控制栏上的“主要工具”按钮。通过工具参数检查显示设置的“长度”。

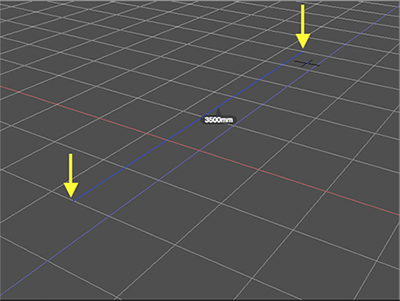

• 单击图形上要显示尺寸线的位置并指定长度。

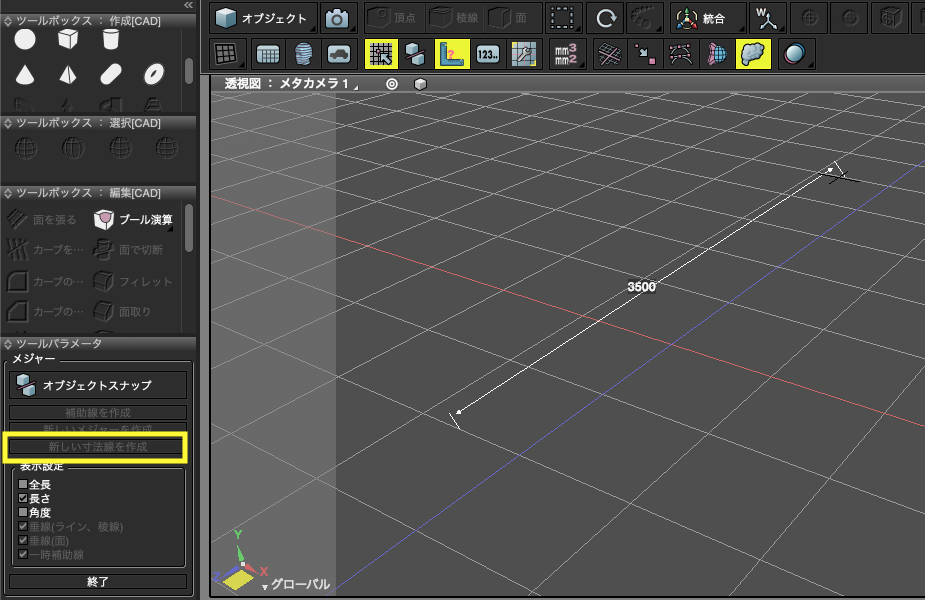

• 显示工具参数“测量”的“创建新尺寸线”按钮。这将在图形中创建一个新的尺寸线来表示长度。

• 如果要删除尺寸线，请从控制栏中选择“测量”-“尺寸信息”。 从“尺寸信息”窗口中选择要删除的形状名称，然后单击“删除”按钮。
