概要

Engineer's Studio® Ver.10中新增了以下功能

1. 考虑轴力变动的Ｍ－φ元素
2. 考虑轴力变动的Ｍ－θ模型（弹簧元素）

适用范围仅限于一轴曲线，二轴曲线请使用光纤要素。

考虑轴力变动的Ｍ－φ元素

从断面自动生成Ｍ－φ特性时，在轨道[模型特性｜Ｍ－φ特性]のＭ－φ特性表或是Ｍ－φ特性缩图中，输入变动中轴力的最大最小值和数量。然后按下[执行处理]按钮，就能算出轴力个数份的Ｍ－φ特性（图1）。

使用指定Ｍ－φ特性时，直接输入轴力个数份的Ｍ和φ。

图1　输入考虑轴力变动的Ｍ－φ元素特性

执行FEM解析时，会同时考虑到复数各轴力Ｍ－φ的特性。图2是以3个轴力时为例。轴力是N1、N2、N3时，会提供Ｍ－φ特性。

图2　配合3种轴力的复数Ｍ－φ特性

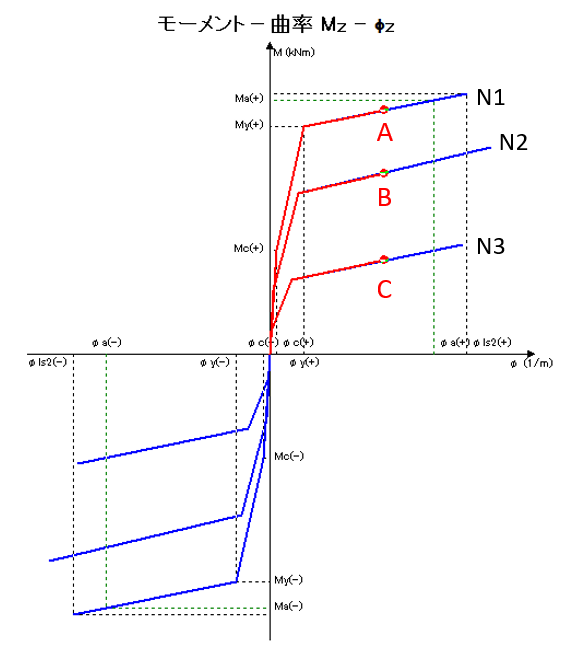

在重量处加入货物重时，在某阶段如图3所示三个Ｍ－φ特性会同时被更新，来到A点、B点、C点。例如，在这阶段得到新轴力是位于N1和N2之间时，A点和B点之间用线形插值的方式，生成新的曲面和刚度。

图3　单调增加时的复数Ｍ－φ特性结果

从重量处减除货物重时也是同样的处理方式。在某阶段时，如图4所示三个Ｍ－φ特性会同时被更新，来到D点、E点、F点。例如，在这阶段得到新的轴力是位于N1和N2之间时，D点和E点之间用线形插值的方式，生成新的曲面和刚度。

图4　减除货物重时的复数Ｍ－φ特性结果

考虑轴力变动的Ｍ－θ模型（弹簧要素）

和前述考虑到轴力变动的Ｍ－φ要素时做相同的处理。

其他

对于曲率照査、塑性率照査（H24道路基准）、残留変位照査、変位照査（H29道路基准），也能算出考虑轴力变动的应答值和照查值。
