      Temporary bridge(仮設構台)
¥66,000(税別)
レンタル ¥23,100〜(税別)

仮設構台CADプログラム

初版リリース : '04.03.12 / 最新Ver.リリース : '12.02.23

CAD製図基準(案)対応SXF3.1対応

Products Guide
製品カタログ(PDF)
体験版
ダウンロード
操作ガイダンス
ダウンロード
Order
製品購入
アカデミー価格
サブスクリプション
ライセンスパック
FPBポイント・バンク
レンタルライセンス/フローティングライセンス
Windows Vista/7/8/10 対応
製品詳細価格/購入サンプル画面ユーザ紹介/評価・Q&A

  プログラム概要
ライン
UC-Drawツールズ(Temporary bridge)」は、仮設構台(仮設構造物である「構台」・「路面覆工」・「仮桟橋」)の図面の一括自動生成プログラムです。
UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

  関連情報
新製品紹介

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。

■材料計算作業の解消
入力された形状情報や部材情報を基に数量計算を行い、主要部材数量表を自動生成しますので、部材数量の計算作業を解消します。

■柱状図や設計条件表の作図
仮設構台の作図(断面図・正面図・側面図・平面図・主要部材数量表)の他に、柱状図や設計条件表の作図も行えます。

■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。

■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成16年6月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月版
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。

■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DFX」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。
Page Top TOP

  プログラムの機能と特長
ライン
1.仮設構台の形状と部材

■乗入れ構台(仮桟橋)
形状

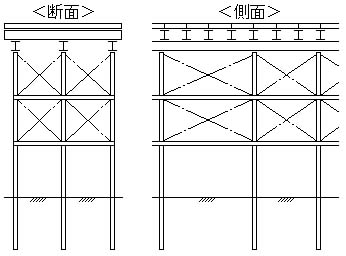

(1)構台タイプT(幅員と根太が「直交」)

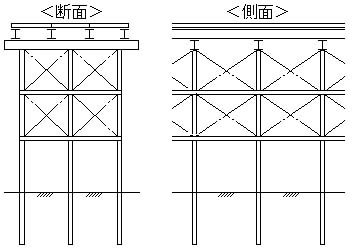

(2)構台タイプU(幅員と根太が「平行」)


・部材
(1)覆工板
(2)根太(覆工受桁)・・・H形鋼
(3)大引(はり) ・・・・・・・H形鋼または片溝形鋼
(4)支柱(くい)・・・・・・・・H形鋼
(5)水平つなぎ材 ・・・・・片溝形鋼
(6)垂直ブレース ・・・・・等辺山形鋼
(7)水平ブレース ・・・・・等辺山形鋼
(8)横継ぎ材・・・・・・・・・片溝形鋼または等辺山形鋼

※本プログラムで作図可能な支間数は、「着目支間」と「隣接支間」の『2支間』までです。


■路面覆工
・形状
(1)単経間(支柱杭なし)
(2)二経間(支柱杭1列あり)

・部材
(1)土留壁
(2)根太(覆工受桁)
(3)大引(はり)
(4)支柱(くい)
(5)水平つなぎ材
(6)垂直ブレース、
(7)横継ぎ材
(8)コンクリート基礎

※土留め壁部の桁受けに「片溝形鋼」を使用する場合、土留め壁の外側に「等辺山形鋼」を配置するかしないかの指定が可能。
※覆工板を作図する際の「長さ」については、「2m」・「3m」・「根太(覆工受桁)の間隔」から指定できます。なお、覆工板の「幅」・「高さ」については「幅=1m」・「高さ=20cm」固定で作図します。


2.数量計算
主要部材数量表に作図する『数量(覆工板・根太(覆工受桁)など)』は、以下について算出が行えます。

(1)覆工板・・・S=LS×LF
※LS:支間長/LF:幅員長

(2)根太(覆工受桁)
・構台タイプが「タイプT:根太と幅員が直交」の場合・・・L=(LS+LT)×N

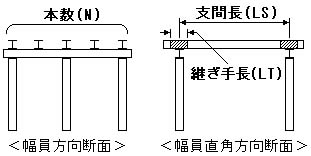

※LS:支間長/LT:根太(覆工受桁)の継ぎ手長/N:根太(覆工受桁)の本数


・構台タイプが「タイプU:根太と幅員が平行」の場合・・・L=(LF+LT)×N

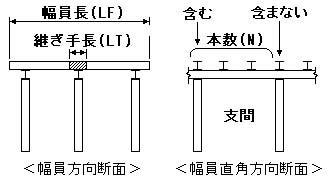

※LF:幅員長/LT:根太(覆工受桁)の継ぎ手長/N:根太(覆工受桁)の本数


(3)大引(はり)
・構台タイプが「タイプT:根太と幅員が直交」の場合・・・L=(LF+LL+LR)×α
※LF:幅員方向支柱間隔の合計長/LL:左端支柱からの張出長/ LR:右端支柱からの張出長/α:H形鋼の場合は「1」、片溝形鋼の場合は「2」


・構台タイプが「タイプU:根太と幅員が平行」の場合・・・L=LS×N×α
※LS:支間長/N:幅員方向の支柱(くい)本数/α:H形鋼の場合は「1」、片溝形鋼の場合は「2」


(4)支柱(くい)・・・L=(LS+LN)×N
※LS:地表面から杭頭までの寸法/LN:支柱(くい)の根入れ長/N:幅員方向の支柱(くい)本数
