平板 要素概念和顺序


 相关介绍

Engineer's Studio® 当中有各种各样的校核功能。例如,容许应力度检验(弯曲、切力)、终局弯曲强度的检验、切力耐力的检验,根据限界状态设计法进 行的断面检验和曲率的检验等。

 这些检验是以平板要素配置的注意点为单位进行。但是,除了注意点之外还有几点重要且必须输入的项目。在本文当中将介绍断面 检验的设定顺序(图1)。

点击图像可放大显示。

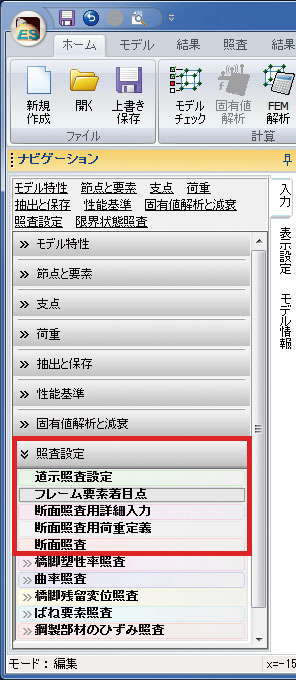

■图1 关于断面校核的输入场所


 断面校核的概念和必须的输入

Engineer's Studio®的断面检验由注意点,示方书条款,检验用详细输入检验用荷载定义构成 (图2)。也就是说,断面检验是把断面计算当中必须的复数的设定项目综合起来并·其一个名字。

断面检验=注意点+示方书条款+检验用详细输入+检验用荷载定义

点击图像可放大显示。

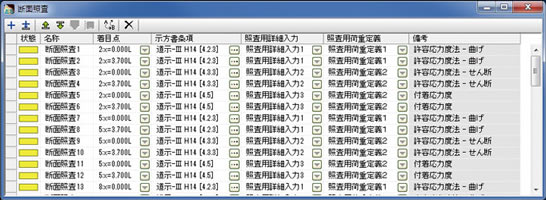

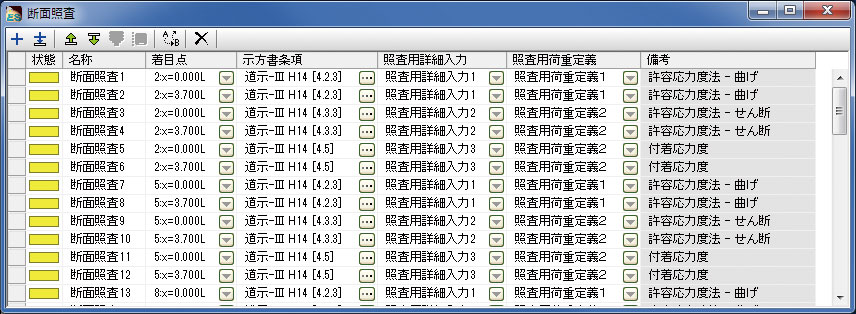

■图2 「断面照査」画面

<示方书条款>
这是断面检验是根据怎样的规定进行表示的(图3)。其原则是是利用道路桥示方书规定的号码进行表示。也有并不完全按照规定的部分。

点击图像可放大显示。

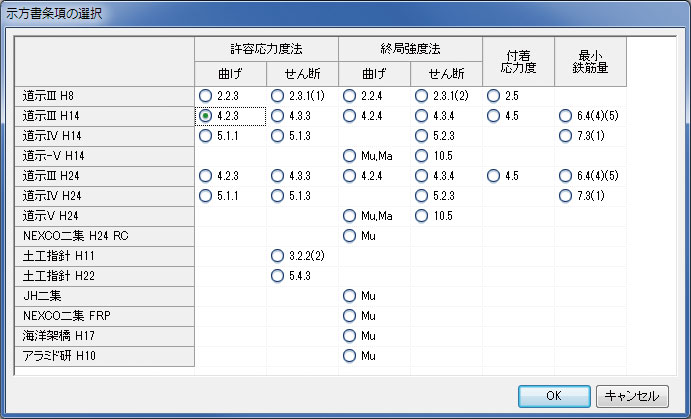

■图3 「示方书条款」画面

<检验用详细输入>
为了进行断面计算需输入必要且具体的数据(图4)。例如,可在这里进行容许应力度,有效高度,有效宽度,混凝土应力歪斜曲线的设定等。根据示方书条款进行 最低限度的数据设置。

点击图像可放大显示。

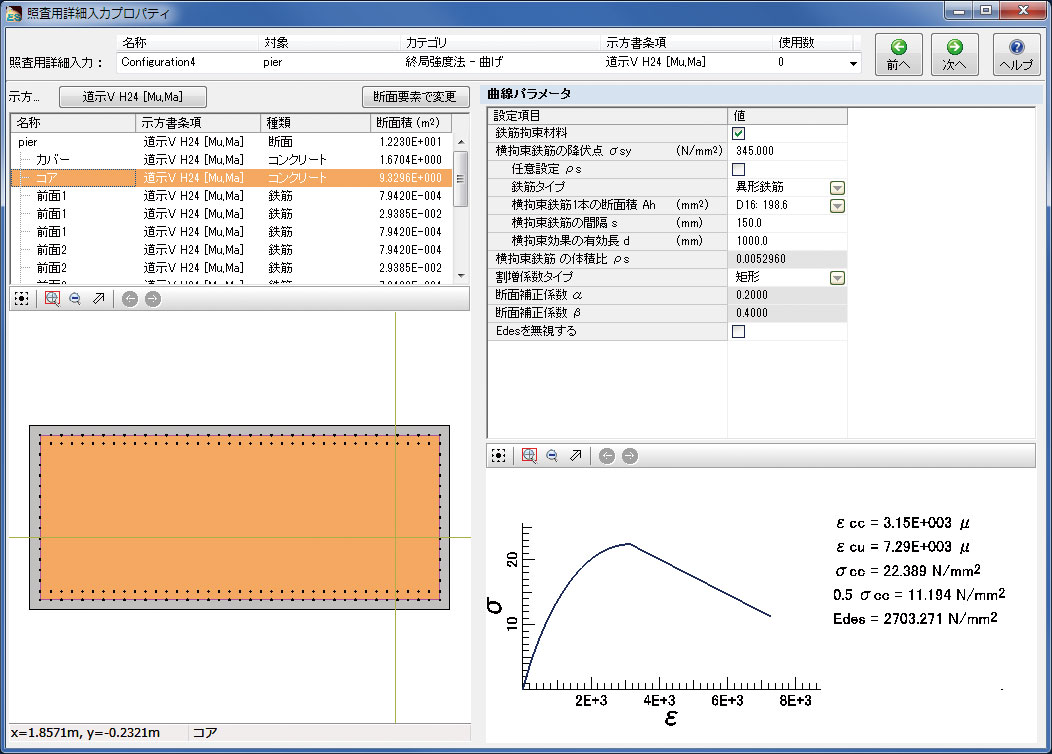

■図4 「照査用照査入力」画面

<校核用荷载定义>
这是对既存的荷载包(基本荷载包,组合包、线、平均荷载包)的断面计算的设置(图5)。各个荷载包当中是否进行断面计算的设置及容许割增系数等。

点击图像可放大显示。

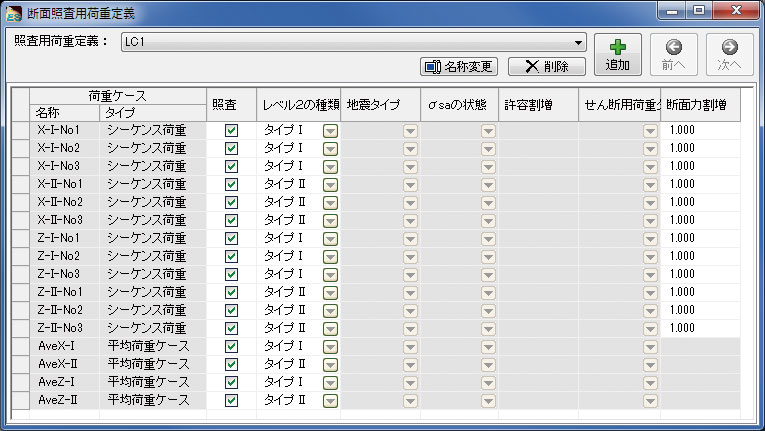

■图5 「照査用荷载定義」画面
 要点:道示校核设置

「道 示校核設定」画面是根据H14/H24道路桥示方书V抗震设计篇规定桥的重要度和免震桥的有无(图6)。在这里输入的信息是计算容许塑性率,容许弯曲 度和容许回旋脚角时使用中使用安全系数。容许回旋角可设置从断面当中自动生成弹性要素,在H14时尤其有效。但是在H24道示时弹性要素无法自动生成。

「道示校核设置」画面是虚荣应力度校核(弯曲、切力)、抗弯强度的校核、切力耐力的校核、根据极限状态设计法无法进行断面校核。



■图6 「校核用荷载定义」画面
 要点:同时制作大量断面校核

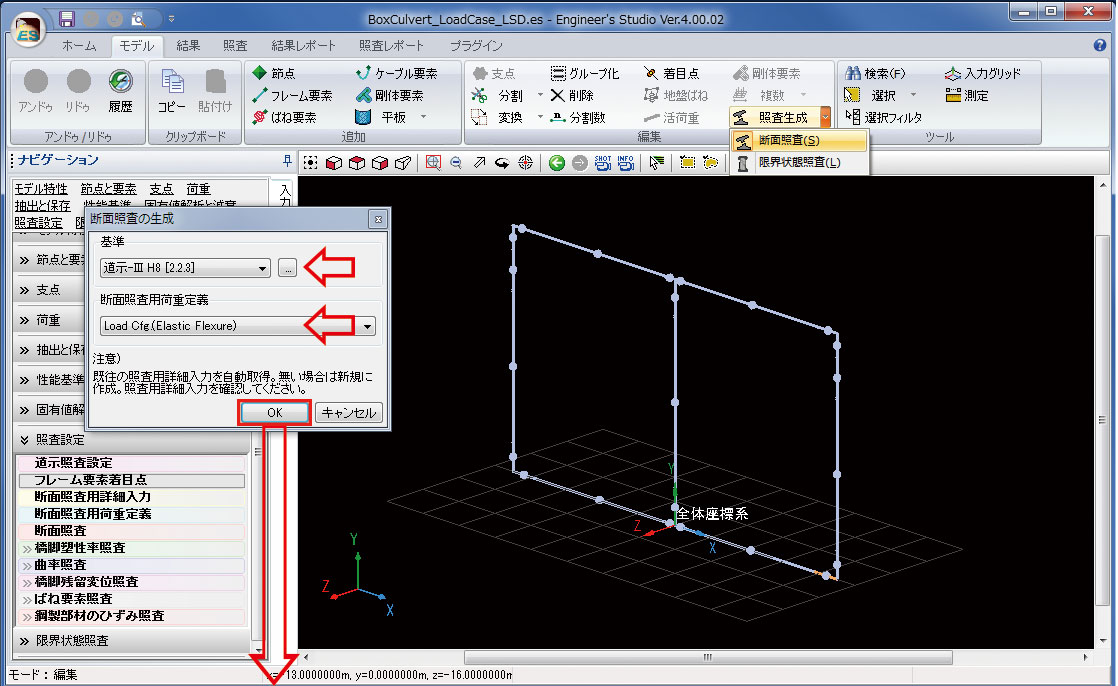

可使用同时生成大量断面校核命令。如图7,可从范围选择的命令当中,在范围选择命令当中选择注意点之后,打开校核生成画面。

点击图片可放大。
点击图片可放大。

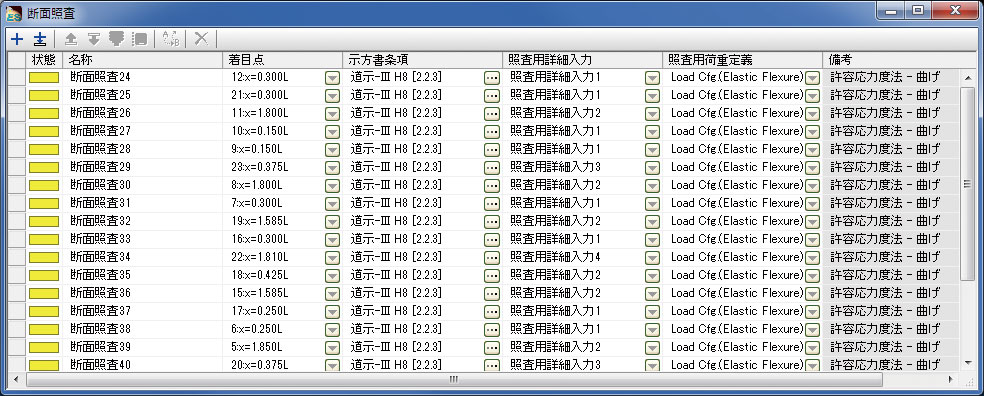

■图7 截面校核的多数同时制作例
 要点:同时制作大量注意点

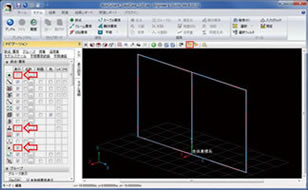

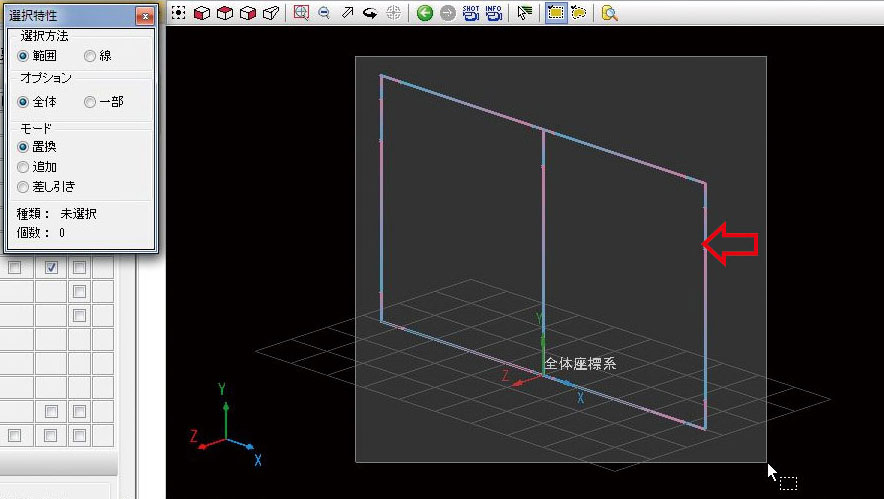

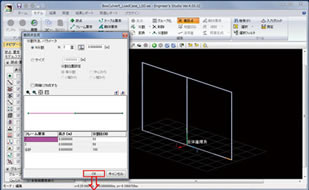

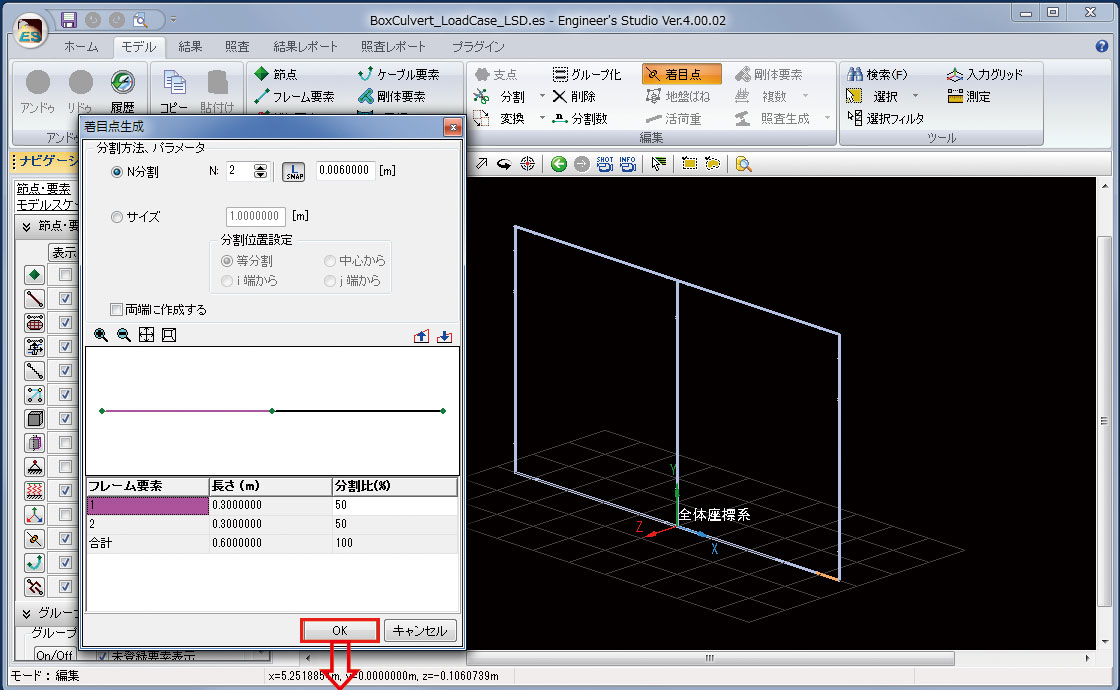

在最初设置时选择部材大量生成注意点,之后可选择范围并大量生成断面校核。如图8当中最早在表示设置当中把节点,支点,注意点设为非表 示,并在范围选择命令当中选择部材之后,使用注意点生成命令即可生成注意点(要素的中央指定1个的例)。

点击图像可放大显示。   点击图像可放大显示。
点击图像可放大显示。   点击图像可放大显示。

点击图像可放大显示。

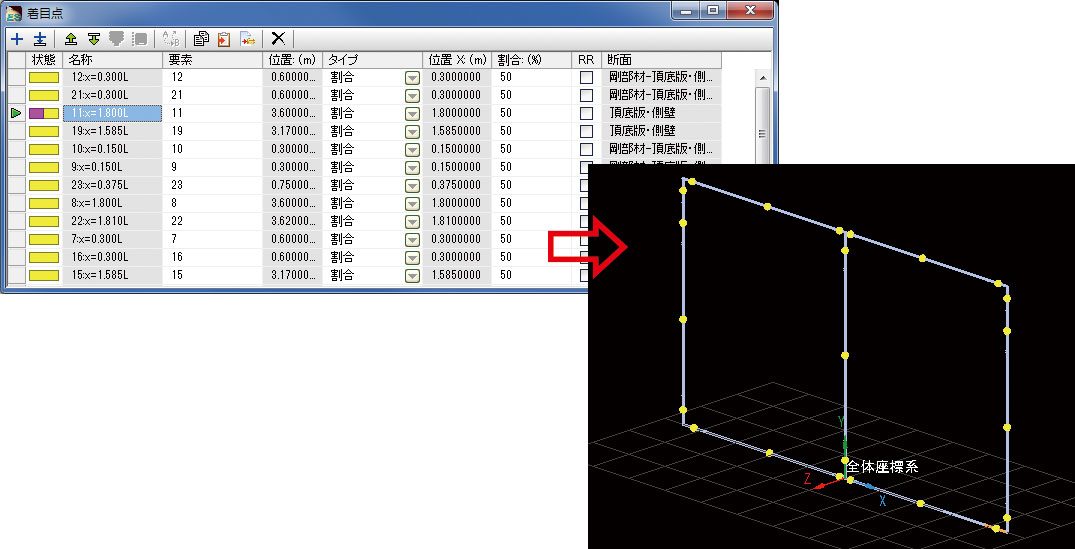

■图8 注意点的同时生成例
