현장타설/조립식 맨홀의 설계프로그램
電子納品対応 Windows98/Me/NT/2000/XP대응
Order
제품구입
製品詳細価格/購入サンプル画面

  프로그램 개요
ライン
본 프로그램은, 맨홀의 평상시의 설계검토, 레벨1, 레벨2지진시의 내진설계를 하는 프로그램입니다.
평상시의 설계검토에서는 평판해석, 라멘해석으로 단면력을 산출하고, 지진시 설계에서는 아래의 참고문헌을 기준으로 한 응답변위법에 의해 단면력을 산출합니다.
 (사)일본하수도협회, 하수도시설의 내진대책 지침과 해설 - 1997년판-
 (사)일본하수도협회, 하수도시설 내진설계 예 – 관로시설편 – 2001년판
단면계산은, 평상시, 레벨1지진시는 허용응력도법, 레벨2지진시는 한계상태설계법에 의해 검토를 합니다.


◆◆◆ 관련 정보 ◆◆◆

 ◆맨홀의 설계계산 Ver.3 신제품소개
  ・ 맨홀의 설계계산 Ver.3 (Up&Coming '06 봄호 게재)


  Ver.3.00.00 개정내용<2006년 5월 10일 릴리스>
ライン
1.정판, 중상판, 측벽에 있어서 개구부의 검토기능을 추가
2.정판, 바닥판과 측벽을 연결하는 종방향헌치의 지정을 추가
3.부재마다 단위체적중량의 지정을 추가
4.충격계수의 직접지정을 추가
5.원형정판시에 부분분포하중의 고려에 대응
6.정판보다 위의 부재중량의 고려선택을 추가
7.건축학회 준거의 사각형 평판해석의 계수로서, 이론답, 기준식, 최대값에서의 선택에 대응


  프로그램의 기능과 특징
ライン
■기능

1.모델화
  • 토질조건은 1지점만 지정 가능하고, 수위표고의 지정이 가능합니다.
  • 원형, 사각형맨홀의 설계가 가능하고, 혼재해서도 검토할 수 있습니다. 조립식과 현장타설이 혼재할 경우에도, 지진시의 검토가 가능합니다.
  • 지층수, 부재수의 지정은 제한없음. 또한, 각 부재마다 단면검토의 유무와 절점의 분할수를 지정할 수 있습니다.
  • 라멘해석시에는, 강역의 유무를 선택할 수 있습니다.

2.평상시의 설계
  • 정판, 중상판, 바닥판, 측벽의 설계를 할 수가 있습니다.
  • 정판위의 활하중의 분포폭이 작은 경우는, 하중의 재하방법을 선택할 수 있습니다.
  • 단면력의 산출방법으로서, 사각형인 경우는 네변고정지지판, 네변단순지지판, 세변고정 한변자유지지판, 수평라멘, 원형인 경우는 주변고정지지판, 주변단순지지판에서 선택이 가능합니다.또한, 평판해석은, 건축학회, 토목학회에서 기준의 선택이 가능합니다.
  • 포아송비의 보정이 가능하고, 사각형인 경우는 선택에 의해 보정할 수 있습니다.
  • 안정검토는, 부력의 검토, 지지력검토가 가능합니다.
    부력의 검토에 있어서는, 스킨마찰저항력을 고려하는 경우와 하지 않는 경우의 검토를 검토하는 것이 가능합니다.
    또한, 지지력검토에 있어서는, 허용지지력에 의한 검토와 축조전후의 중량비에 의한 검토에서 선택할 수 있습니다.


3.지진시의 설계
  • 현장타설맨홀, 조립식맨홀의 내진설계를 검토할 수 있습니다. 연직방향의 검토는 탄성체로서 지반의 응답변위를 지반스프링을 개입시켜, 강제변위로서 작용시키는 프레임해석에 의해 행하고, 수평방향의 검토는 평상시의 하중에 지반반력을 지진시 증가분으로서 작용시킵니다.
  • 조립식맨홀인 경우는, 이음의 형태를 4종류에서 선택할 수 있고, 이음의 검토(회전각, 개구부)가 가능합니다.
  • 기반층의 위치는, 입력된 지반데이터의 최하위치가 됩니다. 맨홀이 기반층을 걸치는 경우에는, 변위진폭의 중첩이 가능합니다.
  • 입력된 토질조건을 기본으로 지반종류별의 판정을 할 수가 있습니다.
  • 연직방향의 탄성체모델로서, 절점스프링/절점하중, 분포스프링/분포하중을 선택할 수가 있습니다.
  • 프레임 입력데이터의 편집이 가능
  • 사각형맨홀인 경우는, 2방향(긴변, 잛은변)의 검토의 선택이 가능합니다.

4.단면검토
  • 헌치를 마련한 경우는, 헌치의 영향을 고려한 단면검토가 가능합니다. 헌치를 마련하지 않은 경우는, 단부(격점)의 허용값을 저감할 수 있습니다.
  • 전단응력도, 사인장철근, 부착응력도의 계산 및 허용값의 할증의 취급에 있어서는, 도로교시방서, 토공지침, 콘크리트시방서에서 선택할 수가 있습니다.
  • 전단응력도의 검토위치는, joint, h/2점, 2d점의 선택이 가능하고 단부(격점)의 검토를 할 수가 있습니다.
  • 최소철근량의 산출을 하는 것이 가능.
  • 휨내력의 산출법은, [N일정], [M/N일정]에서 선택할 수 있습니다.

5.그 외
  • 액상화의 판정을 하는 것이 가능.


■특 징
본 프로그램은, 상기의 계산기능에 더하여, 입출력부분에 다음과 같은 기능이 있습니다.
  • [기준값]데이터의 활용에 의해, 미리 기준류등으로 정해진 값의 입력이나 기본적설계의 고려방식을 매회 입력하는 번거로움을 해소합니다.
  • 3D표시를 채용함으로서, 실제 구조물의 외관 확인이 가능합니다.
  • 입력한 조건/검토판정결과는 아이콘이미지로 한눈으로 확인할 수 있습니다.
  • 단면력(모멘트,전단력)등을 그래픽표시로 확인이 가능합니다.
  • 계산서에 있어서는, 항목을 경로형식으로 표시하고 편집하는 것도 할 수 있습니다.

■지진동 취급
  • 지진동의 작용방향은, 좌→우 고정.

■지반 취급
  • 지반은 수평일것이 전제.
  • 기반층의 위치는, 입력된 지반의 데이터의 최하위치가 됩니다.
  • 맨홀상부는, 지표면 더 깊은 곳에 있을것을 전제.

■단면 검토
  • 단면력의 산출
    원형인 경우는, 하수도기준의 식을 적용해서, 단면력을 산출합니다.
    사각형인 경우는, 프레임해석에서 착안점마다 단면력을 산출합니다.
    (헌치의 취급은, 골조에서는 무시하고, 축력에만 고려하고 있습니다)

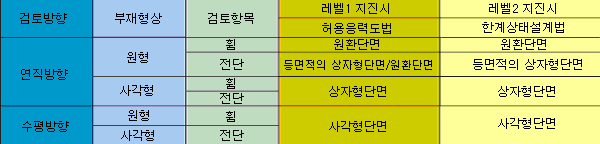

  • 단면계산방법


■설계시에 고려하는 주하중
[구체, 부력] 연직방향검토  (축력에 고려)
[토압] 수평방향검토  (평상시의 하중)
[수압] 수평방향검토  (평상시의 하중)
[지반반력] 수평방향검토  (지진시 증가분)
[그 외 하중] 연직방향검토시의 집중연직하중(축력에 고려)

■내진계산의 설계흐름

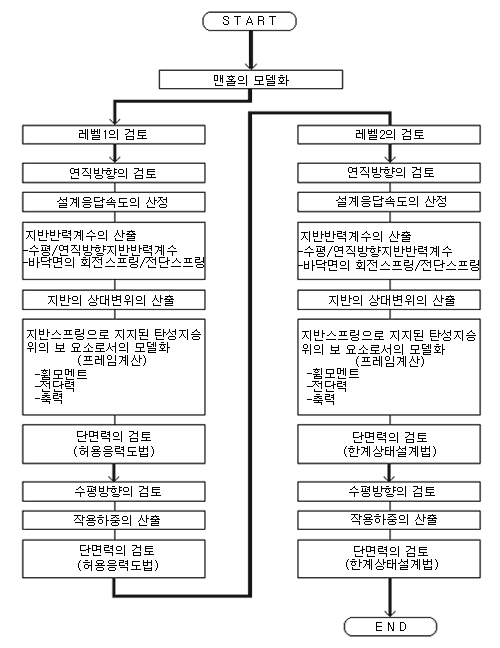

  • .현장타설맨홀의 내진설계는, 다음의 흐름에 따라서 합니다.

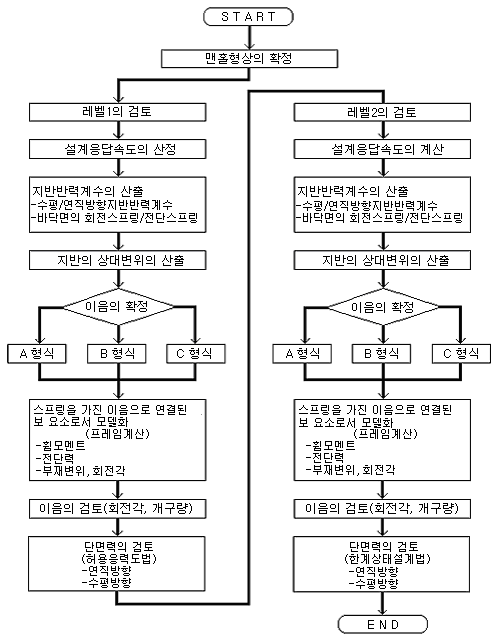

  • 조립식맨홀의 내진설계는, 다음의 흐름에 따라서 합니다.


■적용기준 및 참고문헌
(사)일본하수도협회, 하수도시설의 내진대책 지침과 해설-1997년판-
(사)일본하수도협회, 하수도시설 내진설계 예-관로시설편-2001년판-
(사)일본도로협회, 도로교시방서/동해설 Ⅰ공통편
(사)일본도로협회, 도로교시방서/동해설 Ⅳ하부구조편
(사)일본도로협회, 도로교시방서/동해설 Ⅴ내진설계편
(사)일본도로협회, 도로교시방서/동해설 Ⅴ내진설계편
(사)일본도로협회, 도로토공 암거공지침
(사)토목학회, [1996년 제정] 콘크리트표준시방서 설계편
동경도하수도서비스(주), 하수도시설 내진구조지침(관로시설편)
(사)일본건축학회, 철근콘크리트 구조계산용자료집
(사)토목학회, 구조역학공식집
동경하수도서비스(주), 특수인 구멍구조계산의안내
1997년 8월
2001년 4월
2002년 3월
2002년 3월
1996년 12월
2002년 3월
1999년 3월
1996년 3월
2002년 4월
2002년 2월
2003년 3월
2004년 6월
