3Dパラメトリックツール土工

設計業務の効率化を図る3Dモデル生成ツール

3Dパラメトリックツール土工

初版リリース:2021.03.30

¥55,000(税抜¥50,000)

関連製品: 擁壁の設計・3D配筋 BOXカルバートの設計・3D配筋

プログラム概要

本製品では、3Dモデルの生成を主としておりますが、概略設計時にUC-1製品と連動することにより、概略設計に基づいた3次元モデルを生成することができます。また、詳細設計時についても連携したUC-1製品を用いることで、改めて入力を行う必要がなくなり設計業務の効率化を図ることができます。

▲BOXカルバート-入力画面

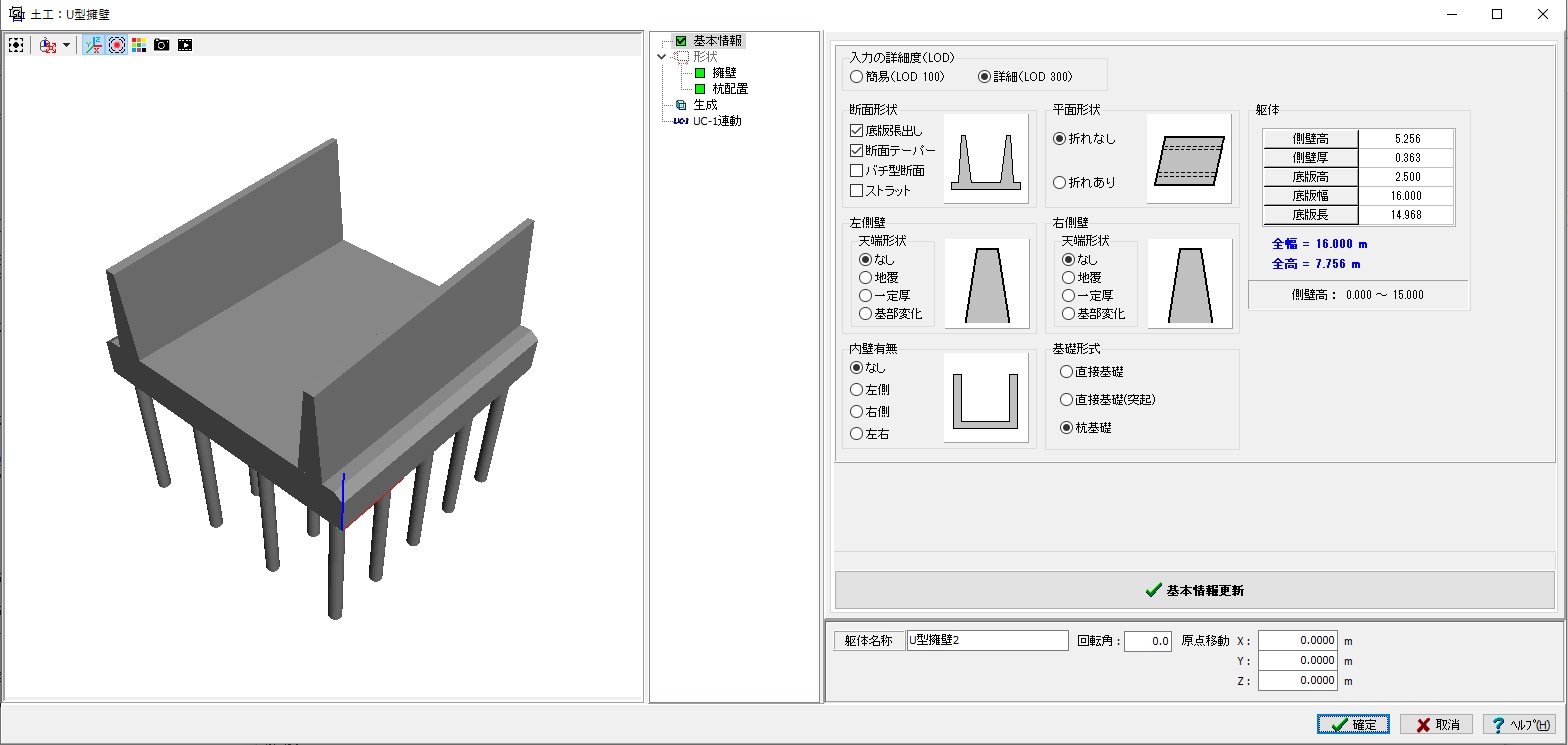

▲擁壁-入力画面

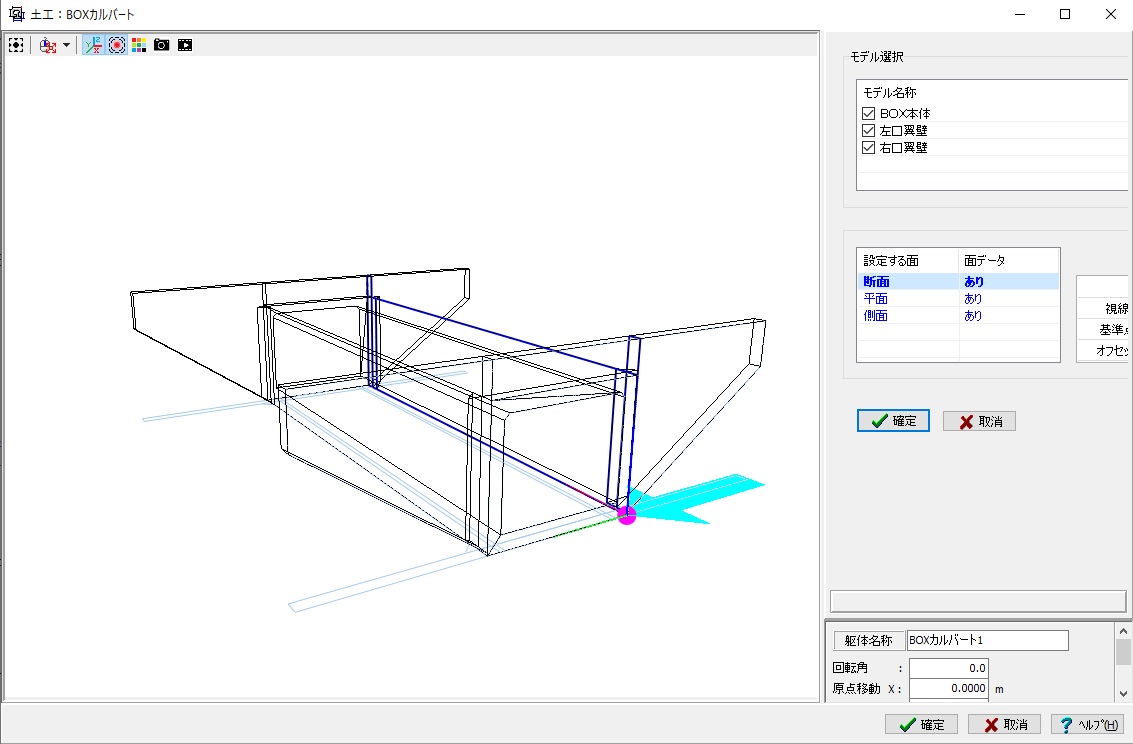

▲3Dモデル読込

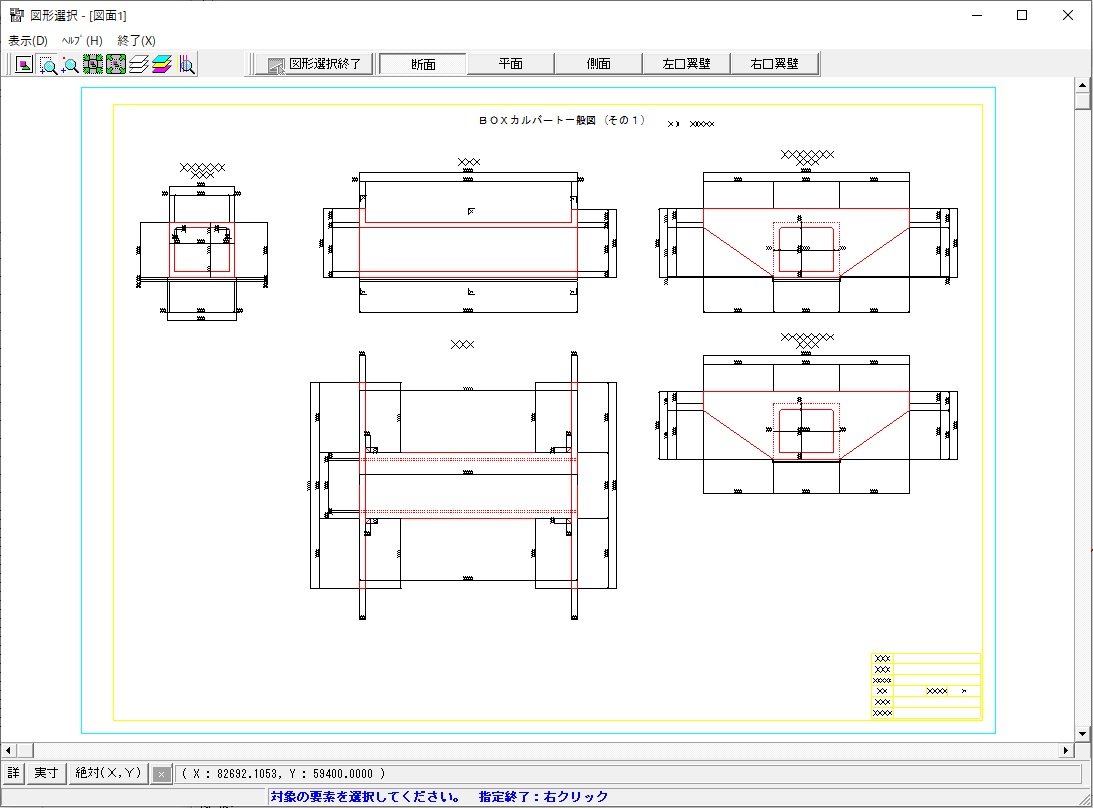

▲図面読込

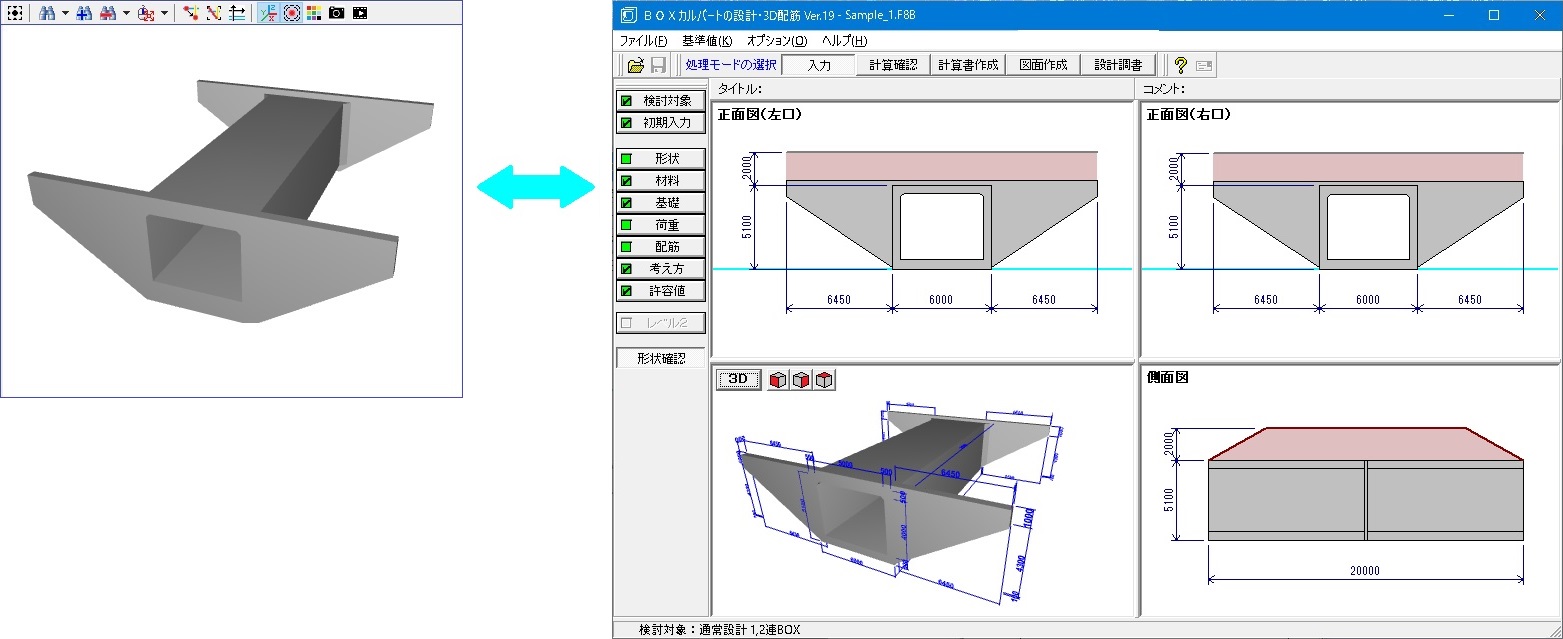

▲UC-1連動

▲ パラメトリックツール連携図

関連情報

◆新製品情報
3Dパラメトリックツール土工(Up&Coming '21 春の号掲載)

プログラムの機能と特長

3Dパラメトリックモデルの生成

3Dパラメトリックツールでは、構造物の3Dモデルを簡単に生成することができ、一般の3Dモデルソフトへのエクスポート、土木設計のトップシェアをもつUC-1設計シリーズとの連動ができます。また、今回の「3Dパラメトリックツール土工」では、「3Dパラメトリックツール橋梁下部工」より入力画面や操作性の改善を行っており、道路土工構造物(ボックスカルバート、擁壁)の様々な形状の3Dモデルをさらに簡単に生成することができます。

▲パラメトリックシンボル入力

▲ 3Dモデル生成

▲ UC-1設計シリーズ連動

図面インポート機能

図面インポート機能は、二次元の図面から寸法を自動/半自動で取り込む機能となります。土工一般図から寸法を取得し、3Dパラメトリックツールへデータを変換することができます。

▲構造一般図(正面図、平面図)

▲ 2Dインポート(パラメータ取得)

3次元モデルインポート

他のモデリングソフトで作成した3Dモデルから、寸法を自動/半自動で取り込む機能となります。図面のインポートと同様に3Dパラメトリックツールへデータを変換することができます。

▲ 3Dモデル(IFCファイル)ALLPLAN表示

▲ 3Dインポート(パラメータ取得)

IFCデータ連携

「3Dパラメトリックツール」では、BIM/CIM推進に従い3Dモデル(IFC形式)のインポート/エクスポートに対応していますので、「3Dパラメトリックツール」で生成した3DモデルをIFC読み込みに対応した製品と連携し、道路全体のシミュレーションを効率的に行うことができます。

▲ 3DパラメトリックツールIFCデータ連携

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

3Dパラメトリックツール土工 ¥55,000(税抜¥50,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

3Dパラメトリックツール土工 ¥22,000(税抜¥20,000)

>>ライセンス形態についての詳細はこちら

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

製品名 交換ポイント数
3Dパラメトリックツール土工 30,000ポイント

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(3Dパラメトリックツール土工) 無償 ¥22,000(税抜¥20,000)
サブスクリプション(3Dパラメトリックツール土工 フローティング) ¥30,800(税抜¥28,000)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
3Dパラメトリックツール土工 ¥31,350 ¥36,850 ¥45,650

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
3Dパラメトリックツール土工 ¥52,800 ¥62,700 ¥78,100

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
3Dパラメトリックツール土工 ¥44,000(税抜¥40,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

3Dパラメトリックツール土工
バージョン リリース日 バージョンアップ内容
1.00.00 21/03/30 新規リリース

道路土工(擁壁、BOXカルバート)の3Dモデル生成に対応しています。

  • パラメトリック入力
  • 2Dインポート(パラメータ取得)
  • 3Dモデルインポート(パラメータ取得)
  • UC-1連動

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約500MB以上必要(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 TPF
ファイル出力 SXF、IFC

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲メイン画面2

▲初期設定画面

▲形状入力画面(はり形状)

▲形状入力画面(柱形状)

▲形状入力画面(フーチング形状)

▲鉄筋入力画面

▲鉄筋入力画面2

▲スターラップ入力画面

▲PCコンファインド工法

▲地盤入力

▲荷重入力画面

▲連動イメージ(杭基礎連動画面)

▲連動イメージ(深礎フレーム連動画面)

▲計算結果確認画面

▲印刷プレビュー

▲図面生成(インターロッキング橋脚)

▲図面生成画面

▲IFC形式及びAllplan形式のファイル出力

▲3D配筋ビューア

▲3D配筋シミュレーション例

▲荷重入力画面

▲橋脚躯体(震度法)

▲橋脚躯体(地震時保有水平耐力)

▲はり

▲フーチング


PDF出力例 (3D PDF対応の3次元モデル挿入)


RC矩形柱(新設検討) : 杭基礎 ( 9P, 159KB )
日本道路協会刊 道路橋の耐震設計に関する資料 2.鉄筋コンクリート橋脚を用いた場合の設計計算例
RC小判柱橋脚(補強後検討) : 直接基礎 ( 7P, 141KB )
一般財団法人 橋梁調査会 既設橋梁の耐震補強工法事例集の設計計算例。柱形状が壁式小判形の場合における炭素繊維巻立て補強工法(事例集: II -78)の補強データ
RC矩形柱橋脚(補強後検討) : 直接基礎 ( 6P, 139KB )
一般財団法人 橋梁調査会 既設橋梁の耐震補強工法事例集の設計計算例。 鋼板巻立てアンカー筋あり補強工法(事例集: II -52)の補強データ

RC矩形柱橋脚(既設検討) : 直接基礎 ( 8P, 89KB )
日本道路協会刊 既設道路橋の耐震補強に関する参考資料 2.鉄筋コンクリート橋脚の耐震補強計算例


鋼管・コンクリート複合構造橋脚 : 直接基礎 ( 11P, 194KB )
設計計算例


RC小判柱インターロッキング式橋脚(新設検討):直接基礎 ( 8P, 99KB )
設計計算例


RC円柱橋脚(補強後検討) : 直接基礎 ( 7P, 96KB )
PCコンファインド工法の設計計算例


RC小判柱橋脚(新設検討) : 直接基礎 ( 9P, 102KB )
山海堂刊 新・土木工造物設計計算例 直接基礎および橋台・橋脚の設計計算例


RC小判柱橋脚(補強後検討) : 直接基礎 ( 6P, 85KB )
補強橋脚(RC巻立て工法)の設計計算例。既設データは、GS3NowV1.F8Z

Q&A(製品評価や導入の際に役立つQ&Aです)

どのようなことができるのか?

道路土工構造物(ボックスカルバート、擁壁)の3Dモデルをパラメトリック入力により簡単に生成することができます。


入力方法は、どのようなものがあるか。

「パラメトリック入力」、「3Dインポート(3Dモデル読込)」、「2Dインポート(図面読込)」の3通りの入力機能を備えています。

  • パラメトリック入力
     躯体(高さ、幅、奥行き)寸法を入力することで、3Dモデルを生成します。
  • 3Dモデル読込
     3Dモデルから、躯体寸法を取り込み、3Dモデルを生成します。
  • 図面読込
     2次元図面から、躯体寸法を取り込み、3Dモデルを生成します。

「3Dモデル読込」で対応している形式は?

IFC(*.IFC)形式と、弊社3次元汎用CAD製品3D配筋CAD(*.RFC)形式に対応しています。


「図面読込」で対応している形式は?

AutoCAD(*.DWG, *.DXF)形式、SXF(*.SFC, *.P21)形式、JW-CAD(*.JWW, *JWC)形式、および、弊社2次元汎用CAD製品UC-Draw(*.PSX)形式に対応しています。


生成された3Dモデルは、どのように活用できるのか?

「UC-1製品との連動」、「IFCによる3Dモデル連携」に活用頂けます。

  • UC-1製品との連動
    形状パラメータを弊社設計製品「擁壁の設計・3D配筋」および「BOXカルバートの設計・3D配筋」とリアルタイム連動し、設計計算、計算書作成、図面(構造一般図や配筋図)作成を行うことも可能です。
  • IFCによる3Dモデル連携
    生成された3Dモデルは、IFC形式やDWG・DXF形式でエクスポートすることができ、他製品で読み込み活用することが可能です。
