中・小形ゲートの扉体・戸当りの設計
水門ゲートの設計計算
初版リリース：2015.01.27
- ￥110,000(税抜￥100,000)
電子納品
3D PDF
プログラム概要
本製品は、中・小形ゲートを対象として、鋼製・FRP製ゲートの扉体・戸当りの設計を行います。ゲート形式は、ローラゲート、スライドゲートに対応しています。

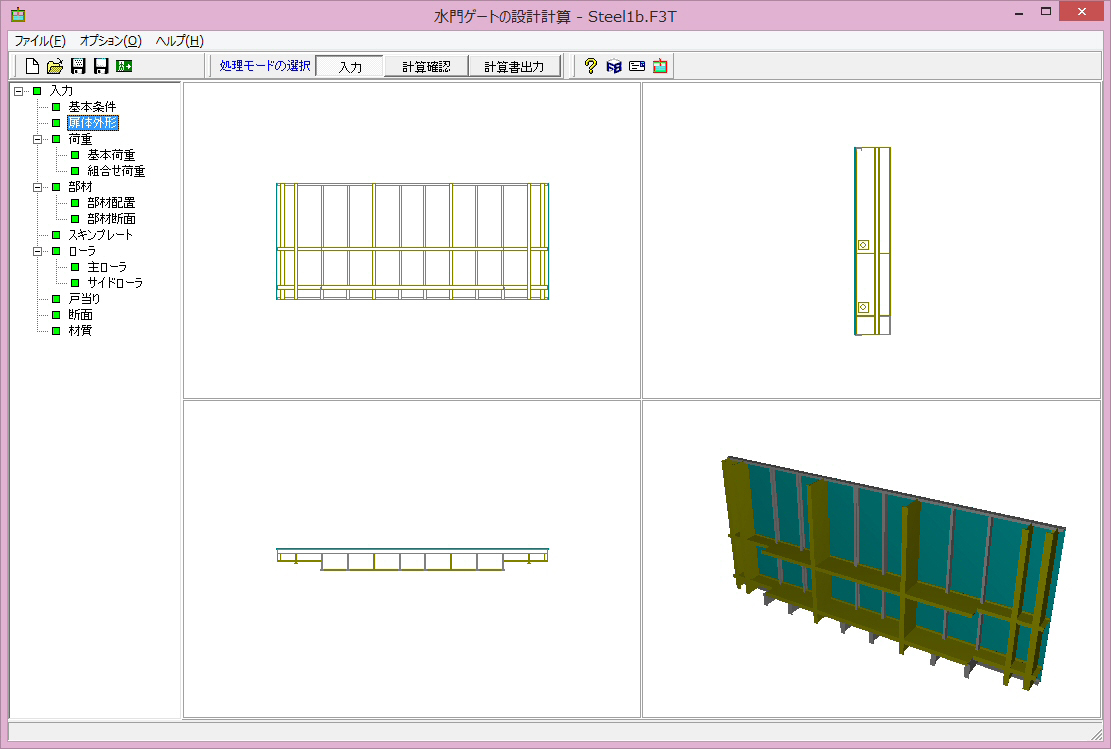

▲メイン画面

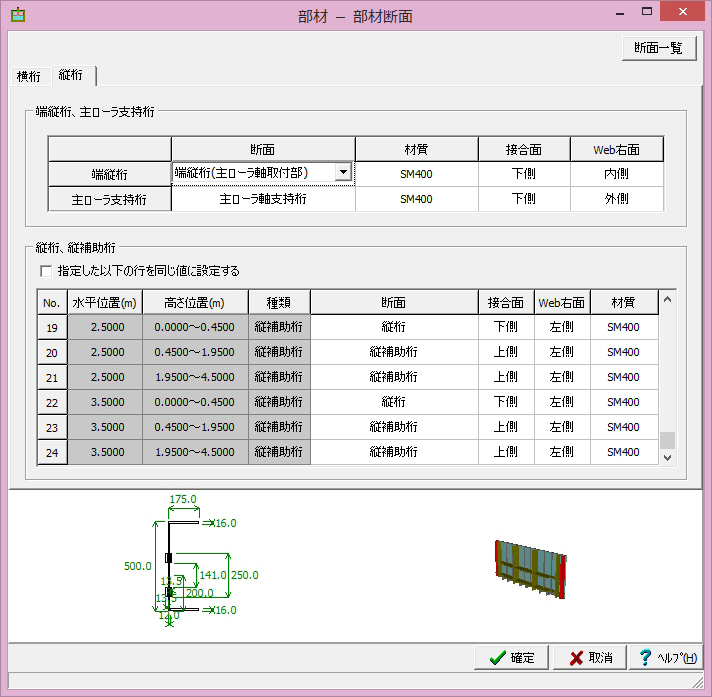

▲部材入力

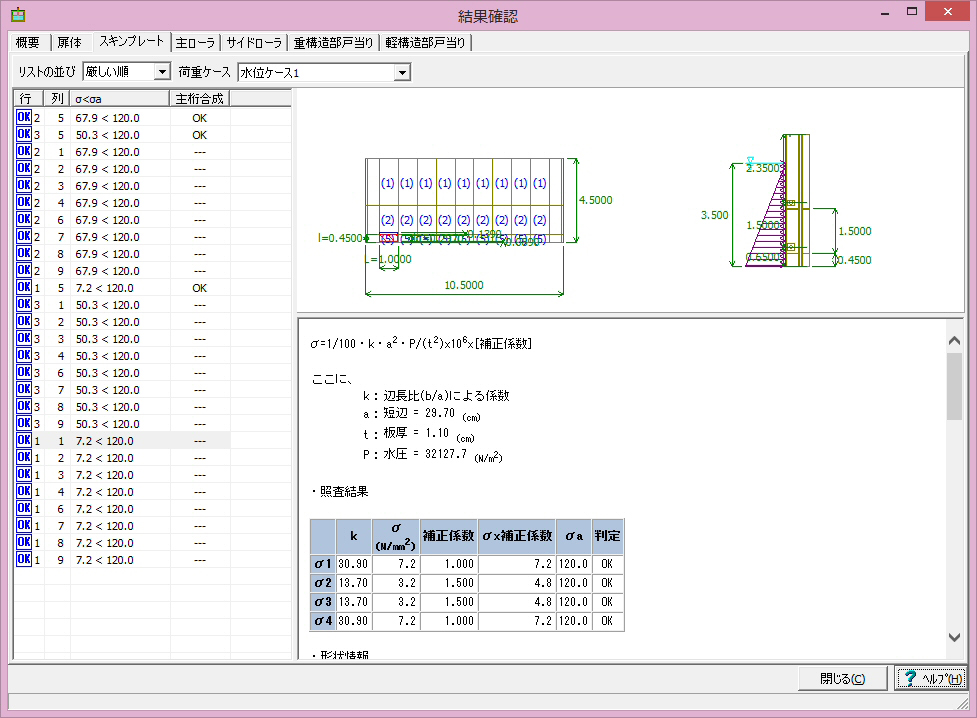

▲結果確認：スキンプレート
プログラムの機能と特長
プログラムの機能と特長
-
- 扉体、戸当りの設計、中・小形ゲートを設計をサポート。
- 材質は、鋼製、FRP製ゲートに対応（FRP製では、材質の許容値を指定可能）。
- ゲート形式は、ローラゲート、スライドゲートに対応。
- 扉体の設計では、桁断面の照査、スキンプレートの照査に対応。
- ローラゲートは、主ローラ、サイドローラ、戸当り部の照査に対応。
- スライドゲートは、戸当り部コンクリート支圧応力度、せん断応力度照査に対応。
- 鋼板の材質：SS400、SM400、SMA400、SM490、SMA490。
- スキンプレートを照査する荷重条件は、片側のみの静水圧に対応。
- スキンプレートの照査は、鋼製ゲート、FRP製ゲートとも水門・樋門ゲート設計要領(案)の3-1-3に準拠して算定。
- 桁部材の断面形状は、溝形鋼、H形鋼、L形鋼、T形鋼に対応。
- ローラレール、受桁の断面形状は、H形鋼のみ対応。
設計計算の流れ
-
入力画面「基本条件」で、ゲート形式（ローラゲート、スライドゲート）や桁断面の余裕厚などを入力します。
入力画面「扉体外形」では、扉体のサイズ、水密高、幅などを指定します。
荷重ケースは複数定義することができます。入力画面「基本荷重」で水位ケース、風荷重ケース、地震時ケース、任意ケースなどを個別に定義し、「組合せ荷重」で水位ケースと任意ケース、地震時ケースと任意ケースなどの組合せを設定します。ただし、スキンプレートの照査が可能な荷重ケースは、片側の水圧のみ考慮する場合に制限されます。また、サイドローラ、および軽構造部の照査は水圧を考慮しない風荷重、地震時荷重に制限されます。
入力画面「部材配置、部材断面」では、主桁、縦桁などの配置と断面形状、材質などを指定します。主桁断面は、主桁ごとに指定します。縦桁は縦桁の列と主桁支間ごとに指定します。断面形状は入力画面「断面」で定義したものを選択します。断面形状は、溝形鋼、H形鋼、L形鋼、T形鋼から、寸法値を直接入力する形式で定義します。

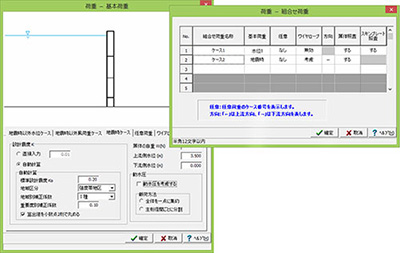

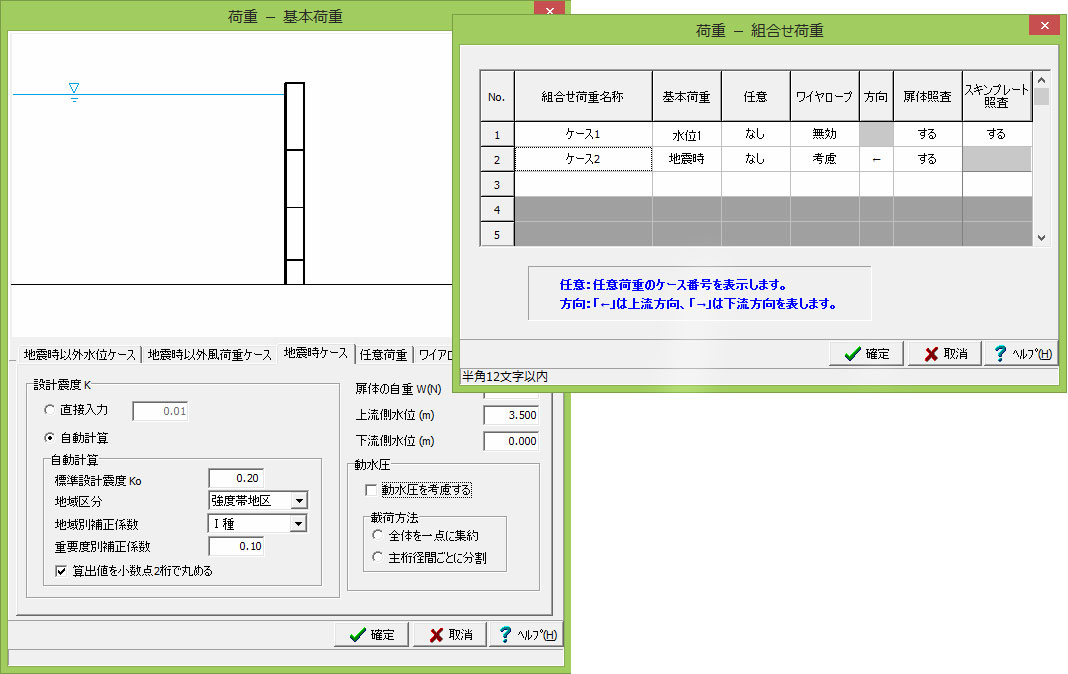

▲基本荷重（地震時）、組合せ荷重入力画面
入力画面「スキンプレート」では、スキンプレートの板厚、材質、計算条件などを指定します。
その他、ゲート形式に応じて照査に必要な項目を入力します。
入力完了後、計算を行い結果画面、計算書を表示・出力します。

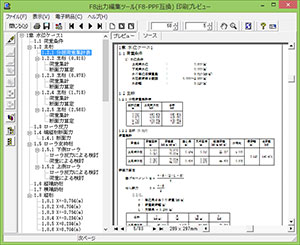

▲計算書出力イメージ
適用基準及び参考文献
- 参考文献
-
・水門・樋門ゲート設計要領（案） ダム・堰施設技術協会
・ダム・堰施設技術基準（案） ダム・堰施設技術協会
・FRP水門設計・施工指針（案） 土木学会
※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。
製品価格
本体価格
-
価格は税込表示です
■本体価格
製品名 価格 水門ゲートの設計計算 ¥110,000(税抜¥100,000) ■フローティングライセンス価格
本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。
製品名 価格 水門ゲートの設計計算 ¥44,000(税抜¥40,000)
サブスクリプションサービス 契約価格
サブスクリプションサービス 契約価格
-
■サポート内容
・バージョンアップ無償提供 ・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX） ・ダウンロードサービス ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。
価格は税込表示です
対象製品 初年度 1年 サブスクリプション(水門ゲートの設計計算) 無償 ¥44,000(税抜¥40,000) サブスクリプション(水門ゲートの設計計算 フローティング) ¥61,600(税抜¥56,000)
フォーラムエイト・ポイント・バンク（FPB） 交換ポイント
フォーラムエイト・ポイント・バンク（FPB） 交換ポイント
-
「フォーラムエイト・ポイント・バンク（FPB）」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。
製品名 交換ポイント数 水門ゲートの設計計算 60,000ポイント
レンタルライセンス／レンタルフローティングライセンス価格
■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能
■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能
■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。
※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。
※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。
レンタルライセンス／レンタルフローティングライセンス
-
価格は税込表示です
■レンタルライセンス
対象製品 2ヶ月 3ヶ月 6ヶ月 水門ゲートの設計計算 ¥56,100 ¥66,000 ¥81,400 ■レンタルフローティングライセンス
対象製品 2ヶ月 3ヶ月 6ヶ月 水門ゲートの設計計算 ¥94,600 ¥112,200 ¥138,600 製品名 アカデミー価格 水門ゲートの設計計算 ¥88,000(税抜¥80,000) バージョンアップ開発履歴
バージョンアップ開発履歴
-
■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。
水門ゲートの設計計算 バージョン リリース日 主なバージョンアップ内容 1.02.01 16/09/27 - 1.任意荷重の指定において、負の値に対応
1.02.00 16/05/20 - 1.鋼板の初期設定材質にステンレス材質SUS304、SUS304Lを追加
- 2.計算書出力において、鋼板材質の許容値、許容値算出条件、照査条件の出力に対応
- 3.材質画面に、鋼板材質を任意に登録できる機能を追加
1.00.00 15/01/27 - 1.新規リリース
動作環境
動作環境
-
OS Windows 10 / 11 CPU Intel Coreシリーズおよび完全互換のあるCPU 必要メモリ(OSも含む） OSのシステム要件を満たし、問題なく動作する環境 必要ディスク容量 約300MB以上 （インストール時及び実行時含む） ディスプレイ（画面解像度） 1024×768以上 （推奨1024×768以上） 入力データ拡張子 F9V ファイル出力 HTML
F8出力編集ツール対応：TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
製品購入／お問い合わせ窓口
製品購入／お問い合わせ窓口
-
■FORUM8 オーダーページで購入
製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。
クレジット利用や、分割払いシステムでの購入も可能です。
ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。
画面サンプル
▲メイン画面
▲部材入力

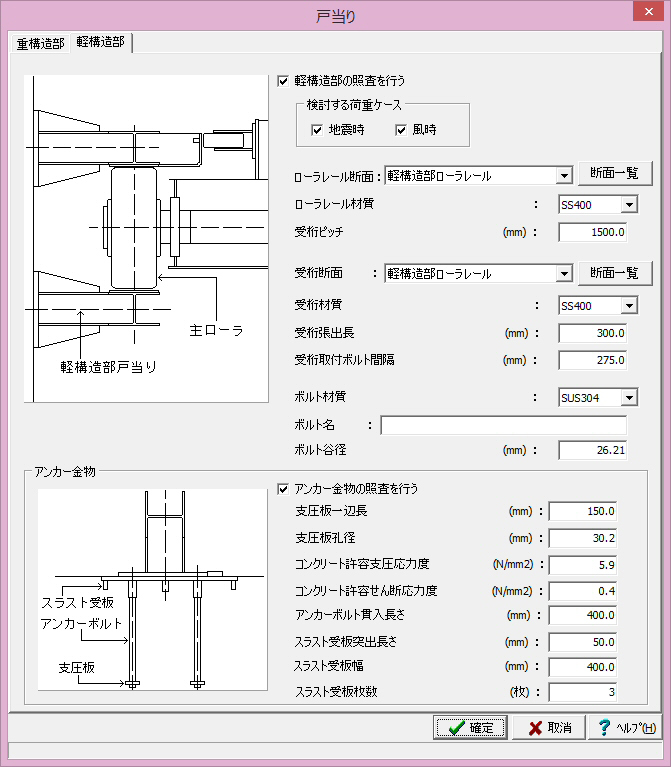

▲戸当り入力
▲結果確認：スキンプレート
１．適用範囲
- 製品の特長は？
-
本製品は、中・小形ゲートを対象として、鋼製・FRP製ゲートの扉体・戸当りの設計を行います。ゲート形式は、ローラゲート、スライドゲートに対応し、必要な照査を容易に行う事ができます。
【設計対象】
・ 扉体、戸当り
・ 中・小形ゲート対応
・ 鋼製、およびFRP製ゲートに対応（FRP製の場合は、材質の許容値を直接指定します。）
・ ゲート形式は、ローラゲート、スライドゲート対応
- 水門ゲートとは？
-
河川構造物として設置される水門の多くは、鋼製の門扉方式を採用しており、この開閉用の板の事を水門ゲートといいます。一般的には、それをワイヤロープなどによって垂直に持ち上げて上下に開閉します。
- 適用基準は？
-
適用基準および参考文献は以下の通りです。
- 水門・樋門ゲート設計要領 （案）平成13年12月、ダム・堰施設技術協会
- FRP水門設計・施工指針 （案）平成26年2月、土木学会
- ダム・堰施設技術基準（案） （基準解説編・設備計画マニュアル編）
平成26年9月、ダム・堰施設技術協会
