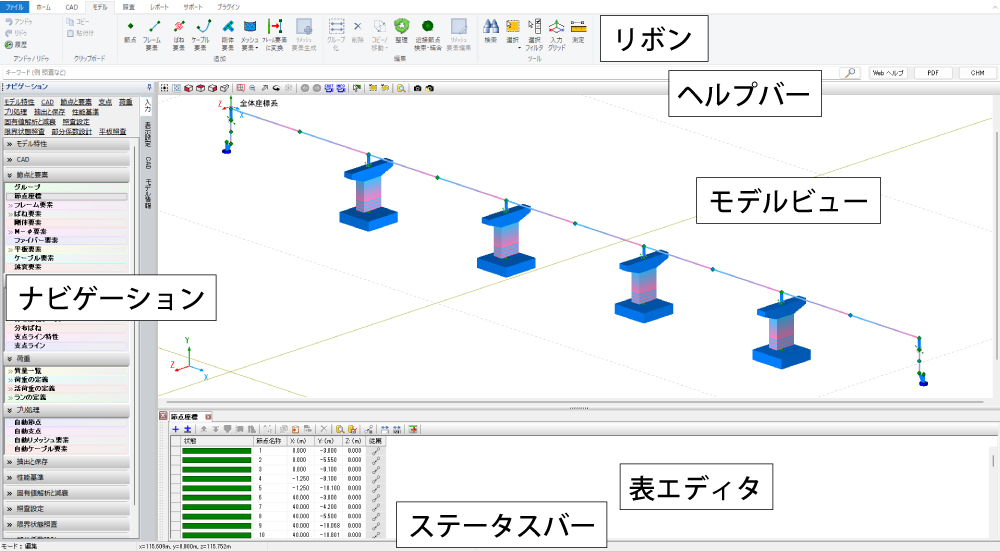

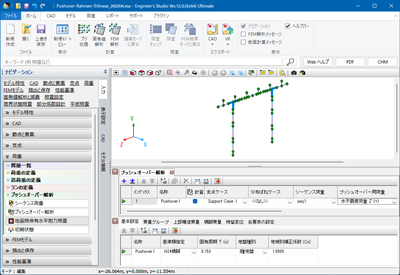

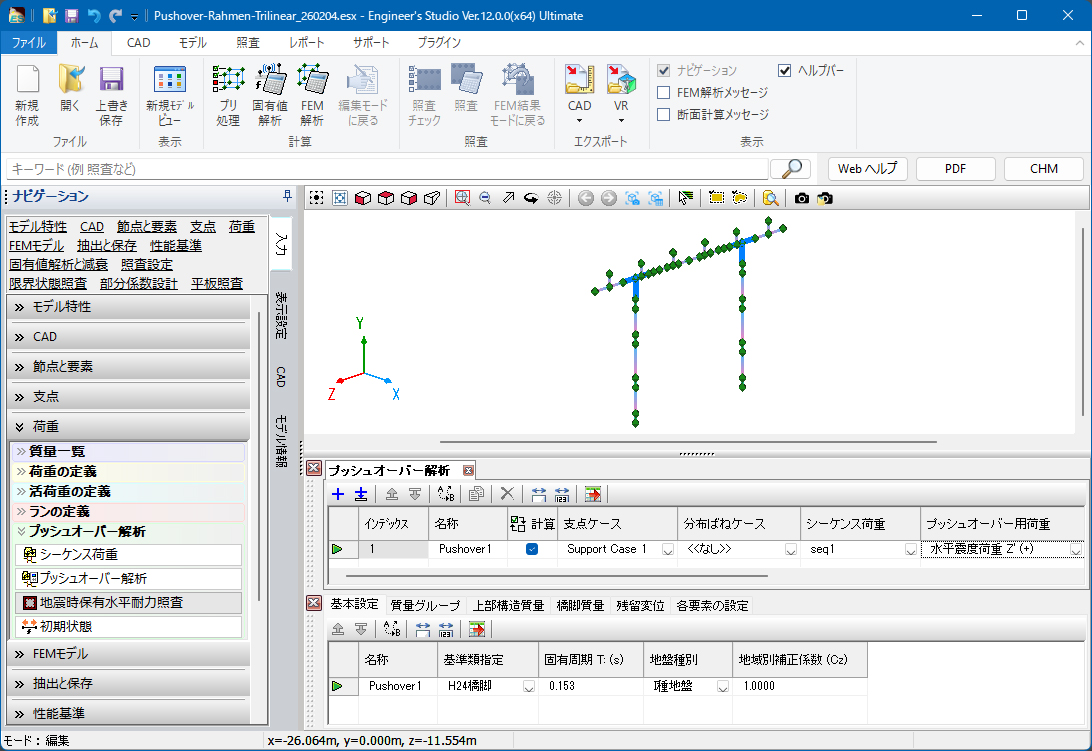

解析面での主な特長は、UC-win/FRAME(3D)で高い評価と多くの実績のある3次元ファイバー要素とReissner-Mindlin理論に基づく平板要素を備えていること、そして、それらの材料非線形および幾何学的非線形（大変位）を同時に考慮した静的解析および動的解析が可能な点です。

▲ファイバー要素のイメージ図（右が数学モデル）

平板要素は厚さ方向に複数の層を持つ積層構造とすることができ、各層には異なる材料種類や線形・非線形の設定を個別に定義できます。平板要素に適用するコンクリート構成則に、東京大学コンクリート研究室で開発された世界的に評価の高い鉄筋コンクリート非線形構成則（分散ひび割れモデル）を採用しています。本製品の平板要素は、UC-win/WCOMDのRC要素を厚さ方向へ多層に拡張して、面内変形だけでなく面外変形の非線形挙動も解析可能にしたとも言えます。
平板要素はFEMでよく用いられるアイソパラメトリック要素を採用しています。

▲積層平板要素のイメージ図（右が数学モデル）

三角形1次要素の追加により、複雑な形の領域を自動メッシュ分割するとき、四角形1次要素と三角形1次要素を組み合わせて混在させることが可能です（下図のTriangular Linerを参照）。また、高次要素のメッシュ要素（四角形2次要素、三角形2次要素）を選択後に、低次要素（四角形1次要素、三角形1次要素）に変換が可能です。

・三角形 1次要素 ： 3節点要素、形状関数は1次
・三角形 2次要素 ： 6節点要素、形状関数は2次
・四角形 1次要素 ： 4節点要素、形状関数は1次
・四角形 2次要素 ： 8節点要素、形状関数は2次

▲平板要素の種類

▲平板要素の作成コマンド3種類

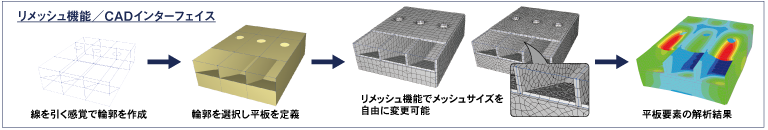

▲四角形と三角形の1次要素を混在した自動メッシュ分割

▲平板要素の作成コマンド3種類

64bit版に対応し、メモリを大量に消費する大規模モデルの入力や結果確認が可能になりました。
ページ数の多いレポート出力（たとえば、3万ページ）も可能です。

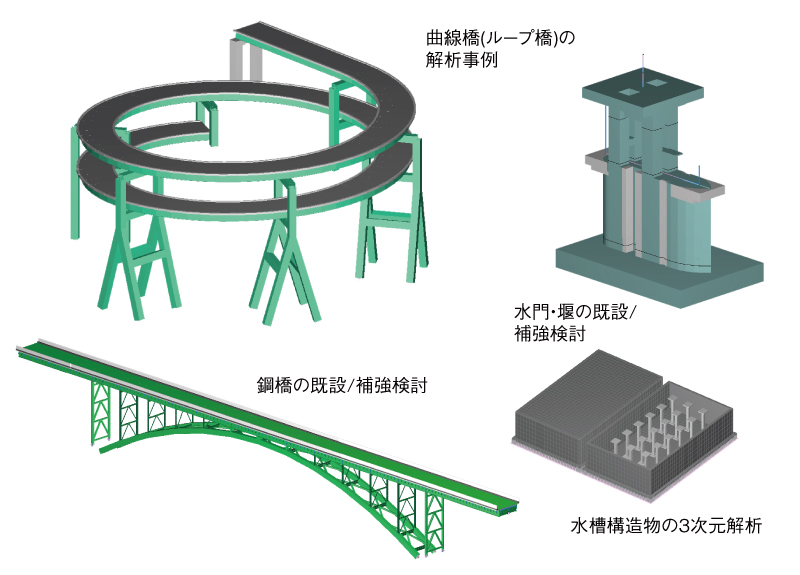

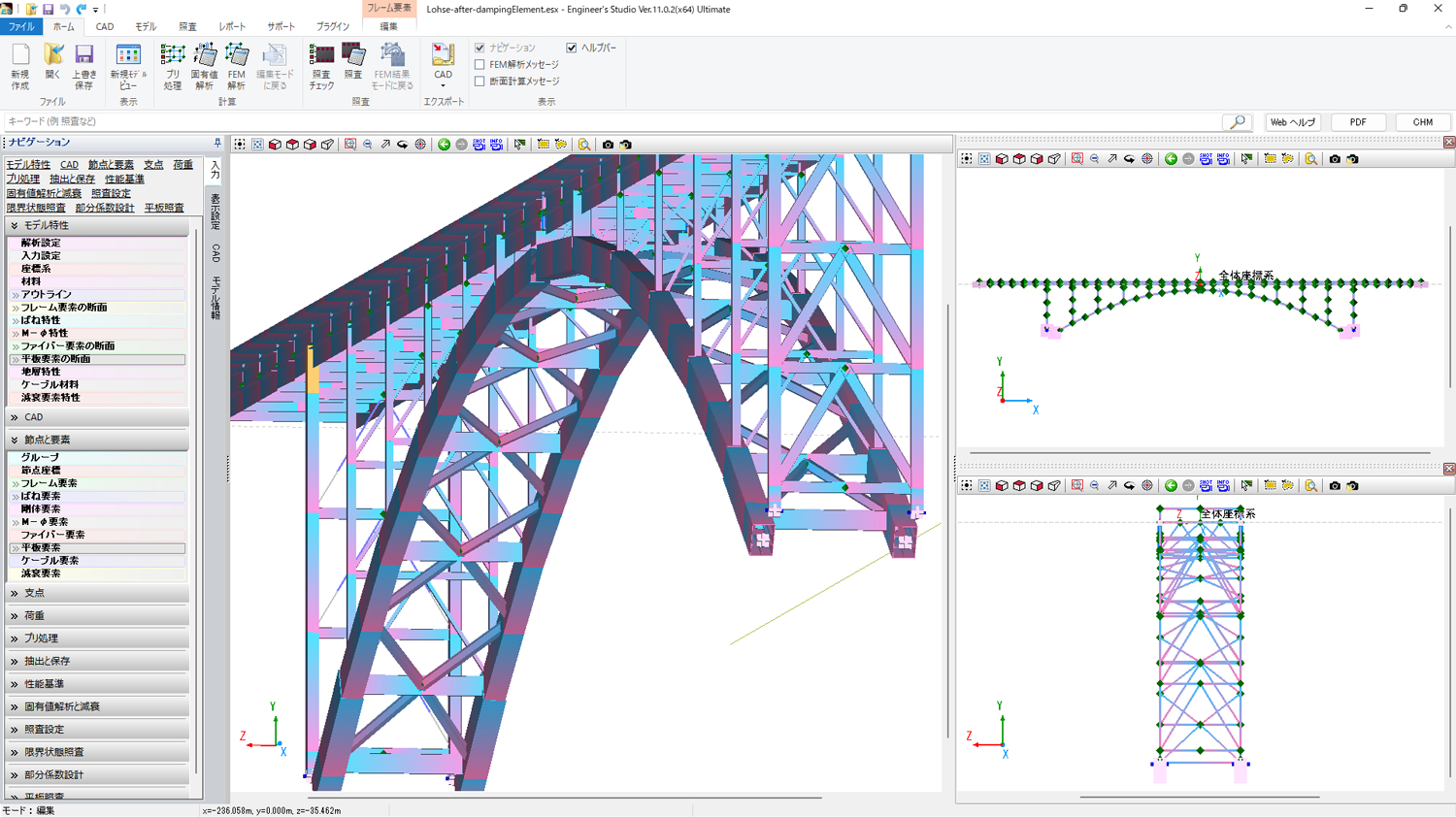

▲大規模モデルのモデルイメージ

動的解析の時刻歴結果を確認するときに入力した地震波形を呼び出すことが可能です。呼び出すと、新しい画面「入力波形表示」が表示されます。波形グラフの中をクリックするとステップが進み、モデルの変形図や断面力図もそのステップに同期されます。

▲時刻歴結果に入力波形を表示

道路橋示方書に準拠したRC断面に対する許容曲げ応力度照査、曲げ耐力照査、平均せん断応力度照査等、せん断耐力照査、最小鉄筋量の照査が可能です。

Ｍ－φ特性

・骨格：バイリニア（対称、非対称）／トリリニア（対称、非対称）／テトラリニア（対称、非対称）

・内部履歴：ノーマル／Takeda／弾性／原点指向／原点最大点指向／H11鉄道耐震

ばね特性

・骨格：バイリニア（対称、非対称）／トリリニア（対称、非対称）／テトラリニア（対称、非対称）／名古屋高速ゴム支承型／BMRダンパー

・内部履歴：ノーマル／Takeda／弾性／原点指向／原点最大点指向／H11鉄道耐震／正負方向／正方向／負方向／緩衝装置／Clough/スリップ型／Gap/Hook型

ヒステリシス（ファイバー要素用の応力ひずみ曲線）

材料	構成則
コンクリート	2次曲線	多くの準拠基準で終局曲げモーメント算出用として採用されているモデル。
	Hoshikuma	骨格は横拘束効果を考慮したn次曲線とひずみ軟化直線 （道路橋示方書）内部履歴は「F3Dオリジナル」と「堺-川島モデル」。
	COM3	東京大学コンクリート研究室で開発された構成則。 2002年制定土木学会コンクリート標準示方書【耐震性能照査編】に準拠。
	JSCE	「COM3」型を棒部材用に簡略化したモデル。
	Mander	骨格は横拘束効果を考慮した分数関数。内部履歴は「堺-川島モデル」。
鉄筋、鋼鉄、PC鋼材	骨格： バイリニア（対称、非対称） トリリニア（対称、非対称）	内部履歴 ：移動硬化則（直線） ／修正 Menegotto-Pinto (堺-川島) ／修正 Menegotto-Pinto (F8)
炭素繊維、 アラミド繊維	骨格： 線形（引張側のみ）	内部履歴なし

ファイバー要素

ファイバー要素(オリジナル)：剛体リンク・分布ばね要素を用いた非線形梁要素。せん断変形の影響は無視。部材両端の変形ならびに剛性が独立しており、負の剛性が生じる部材の解析に適している。また要素の半分の長さまで曲率一定の仮定に基づく剛性マトリクスのため、道路橋など曲率一定区間を仮定する塑性ヒンジなどの仮定とも整合がとりやすい。

ファイバー要素(1次)：形状関数に1次曲線を用いた、2節点アイソパラメトリック要素。Timoshenko梁理論に基づき、せん断変形の影響を考慮。要素長さ方向の曲率分布は一定。部材中央の1つのガウス積分点での剛性評価に基づき、ガウス積分により要素の剛性マトリクスを構築。

ファイバー要素(2次)：形状関数に2次曲線を用いた、3節点アイソパラメトリック要素。

非線形平板要素の収束性改善と損傷指標

非線形RC平板要素に対する照査機能として、土木学会「コンクリート標準示方書（2012, 2017）」の損傷指標である偏差ひずみ第2不変量と正規化累加ひずみエネルギーを算出します。また、非線形平板要素を対象とした収束設定を新たに設けるとともに、非線形平板要素が収束しにくい問題を改善しました。これにより、荷重変位関係において最大ピーク後の軟化現象を再現しやすくなりました。

▲RC非線形梁の偏差ひずみ第2不変量
（重み平均後）

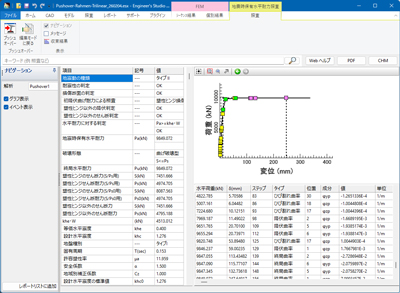

▲荷重－変位関係

・ファイバー要素、Ｍ－φ要素、ばね要素の損傷表示

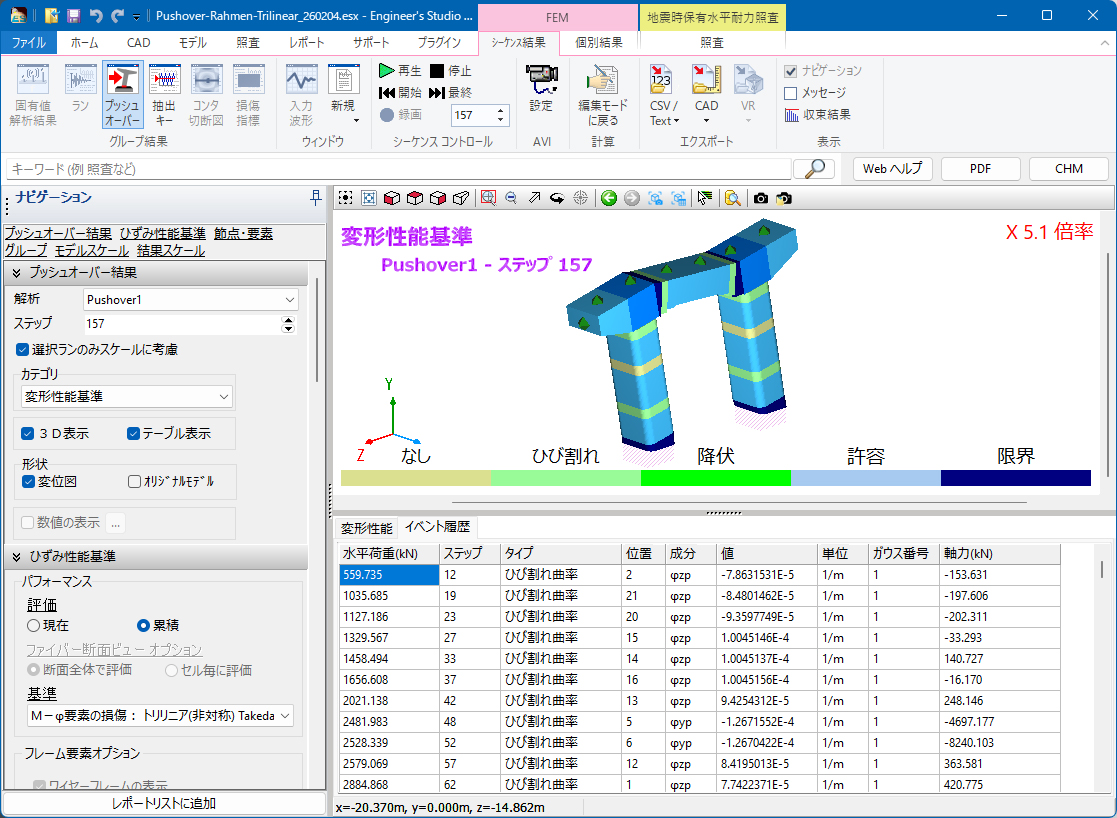

・M-φ要素の損傷表示
・ばね要素の損傷表示
・応力度計算（主に道路橋示方書）
・耐力計算（主に道路橋示方書）
・曲率の照査／ばね要素の照査
・道路橋の残留変位照査機能
・道路橋の塑性率照査（μ=δmax / δy、μa=δls2 / (α*δy) ）
・道路橋の変位照査

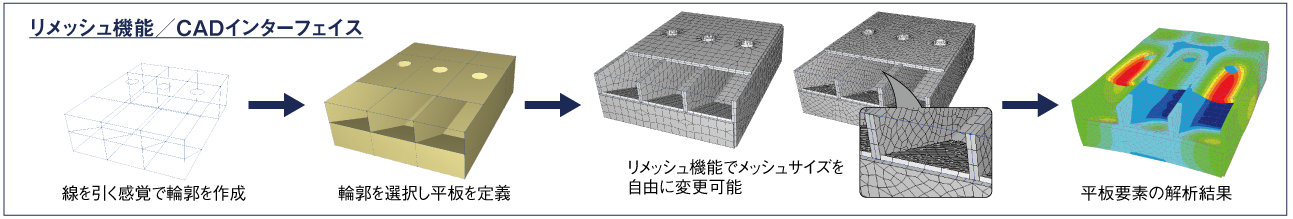

・CADデータ（DXF・DWG形式）のインポート／エクスポートに対応
・IFCエクスポートに対応

▲変位図コンター

▲床版曲げモーメントコンター

平成29年道路橋示方書で採用された部分係数法による照査を行います。
構造物の動的解析に対する照査として、最大応答値に対するせん断耐力照査や曲率照査が可能となります。単柱式RC橋脚または単柱式鋼製橋脚に対しては、変位照査や残留変位照査を全ステップで実施し、極めて厳密な照査結果を抽出します。また、変位照査と残留変位照査では二軸曲げにも対応した照査が可能です。

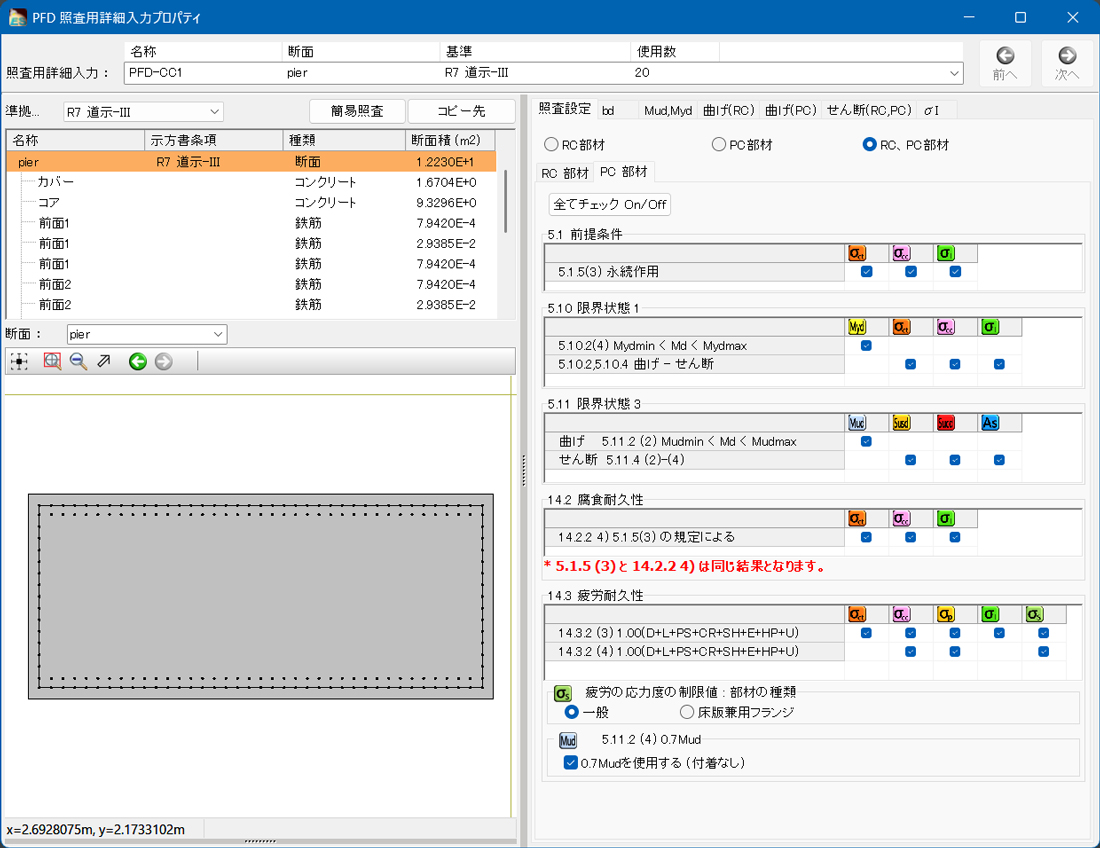

▲部分係数法による照査の設定画面

プレスリリース
Engineer's Studio® Ver.7リリース。土木構造二軸断面計算(部分係数法・H29道示対応)オプションを追加（'17.09.26掲載）

活荷重計算は１本棒の影響線解析です。プログラムは影響線を作成した後に、活荷重（L荷重、T荷重、連行荷重）を移動させながら各着目点での断面力等が最大・最小となる位置を検索します。道路橋の橋軸方向が主な用途です。

▲活荷重の定義の入力画面

▲荷重ごとの詳細設定

「鋼・合成構造標準示方書　耐震設計編」（土木学会、2008年制定、2008年2月）に準拠したひずみ照査を行います。鋼製部材をファイバー要素でモデル化し、安全係数や終局ひずみの設定を行うとひずみによる照査結果が得られます。

▲鋼製部材のひずみ照査の入力画面

▲鋼製部材のひずみ照査の結果

「各種照査でNGとなった要素（フレーム要素、ばね要素）をモデル図内で赤表示する機能を追加しました。
対応している照査結果は、断面照査、限界状態照査、曲率照査、塑性率照査、変位照査、残留変位照査、ばね照査です。

▲照査でNG 部材の赤表示

＜フレーム要素の例＞

＜ファイバー要素の例＞

＜平板要素の例＞

＜減衰要素の例＞

＜ケーブル要素の例＞
