たて込み簡易土留設計施工指針に基づいた設計計算プログラム

たて込み簡易土留めの設計計算 Ver.3

初版リリース:2009.06.18/最新Ver.リリース:2018.11.02

¥129,800(税抜 ¥118,000)

プログラム概要

本プログラムは、「たて込み簡易土留設計施工指針-2018年改訂版-(平成30年4月) たて込み簡易土留協会」・「たて込み簡易土留設計施工指針(平成20年9月) たて込み簡易土留協会」に基づき、たて込み簡易土留の設計計算を行うものです。
「たて込み簡易土留設計施工指針(平成30年4月)」では特殊条件下の設計施工として「腹起し・切ばり方式」・「スイング方式」に対応しています。
「たて込み簡易土留設計施工指針(平成20年9月)」では旧たて込み簡易土留設計施工指針(H18年)に特殊施工例として記載されている「長尺管吊り下し区間の検討」に対応しています。

▲メイン画面

▲基本データ入力

▲3D PDF出力例

関連情報

◆新製品情報
たて込み簡易土留めの設計計算 Ver.3(Up&Comming’19 新年号掲載)

プログラムの機能と特長

特長

「たて込み簡易土留設計施工指針(平成30年)」

  1. 各社機材メーカーの機材データを登録画面で管理し、機材テーブルとして提供しています。
    お客様ご自身で機材テーブルへ登録する事で本プログラムにてご利用可能となっています。
  2. 変端面切ばりの場合、座屈長係数を直接入力することが可能です。
  3. 捨梁の設置位置を指定できます。
  4. 捨梁座屈長を任意入力することが可能です。
  5. 変端面切ばりの場合、座屈長係数を直接入力することが可能です。
  6. 捨梁の設置位置を指定できます。
  7. 捨梁座屈長を任意入力することも可能です。
  8. スライドレール/縦ばりの応力計算における合成応力度の許容値を指定できます。
  9. 特殊施工区間で、「腹起し切ばり方式」・「スイング方式」の検討が可能です。

「たて込み簡易土留設計施工指針(平成20年)」

  1. 各社機材メーカーの機材データをCSVファイルで管理し、機材テーブルとして提供しています。
    お客様ご自身で作成したオリジナルの機材データ(CSVファイル)も機材テーブルへ登録する事で本プログラムにてご利用可能となっています。
  2. スライドレール/縦梁に働く荷重の載荷方法を選択できます。
  3. 縦梁プレート方式の場合、最下段切ばり位置におけるプレートの長手方向の計算が可能です。
  4. 変端面切ばりの場合、座屈長係数を直接入力することが可能です。
  5. 捨梁の設置位置を指定できます。
  6. 捨梁座屈長を任意入力することも可能です。
  7. 粘性土地盤土圧「a・c・γ」の計算位置を「掘削底面位置」或いは「土圧上端-5mの位置」に指定することが可能です。
  8. スライドレール/縦ばりの応力計算における合成応力度の許容値を指定できます。
  9. 底面安定(ヒービング)は各種基準の方法で計算できます。

対応工法

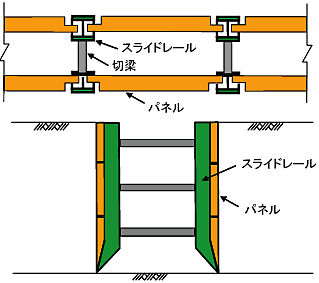

スライドレール方式

2本以上の切ばりをスライドレールに取り付け梯子状にしたものを2組組み立てます。あらかじめ掘削した溝にこれらを設置し、次にパネル2枚を左右のスライドレールにはめ込み、箱状になった内側を掘削しパネル、スライドレールの順に押し込み、この作業を繰り返して所定の深さに沈設する工法です。


縦梁プレート方式

プレートの両端部の縦梁に切ばり4本を取り付けあらかじめ掘削された溝に設置し、箱状の内側を掘削して縦梁を押込み、この作業を繰り返して所定の深さに沈設する土留めです。


▲スライドレール方式

▲縦梁プレート方式


※スライドレール方式と縦梁プレート方式の両方式の施工が可能な兼用方式機材があります。
兼用方式の設計計算は施工時に実際に採用される方式で行って下さい。

主な計算機能

捨ばり施工時の検討

捨ばり施工時、パネル/プレート、スライドレール/縦梁、最下段切ばり、捨梁の検討を行います。


特殊施工区間(長尺管吊り下し区間)の検討

標準区間(通常の設計時)、並びに、特殊施工区間(長尺管吊り下し区間)の検討時に対応。

◇「たて込み簡易土留設計施工指針(平成30年)」
特殊施工区間の検討では、


  1. 障害となる切ばりをすべて撤去して埋設物を搬入する「腹起し・切ばり方式」
  2. 埋設物を下げながら障害となる切ばりを一段ずつ避けながら搬入する「スイング方式」

の2通りの設計手法を用意しています。
「腹起し・切ばり方式」では通常の設計における切ばりの設計に代わり、腹起し、切ばりの検討を行います。
「スイング方式」ではレール・縦ばりの設計において、切ばり(フレーム計算の支点)を一つずつ撤去して、計算を行っています。

◇「たて込み簡易土留設計施工指針(平成20年)」
長尺管吊り下し区間の検討では、通常の設計における切ばりの設計に代わり、腹起し、切ばりの検討を行います。長尺管吊り下し区間の検討では、スライドレール(縦梁)部の切ばりを飛ばずためH形鋼を腹起しとして使用します。
パネル(プレート)の受ける荷重は中間部のスライドレールを介して腹起しに伝達され、両端のスライドレールに設ける切梁に軸力が作用するものと考えて設計します。中間部スライドレールの検討方法は、支点となる切梁に相当するものが腹起しであると考える以外は標準区間の設計方法と同じであると考えます。
本区間を指定した場合は、捨ばり施工時の検討は行えません。(H20時のみ)


▲メイン画面


縦梁連結部(シュー)の検討(H20時のみ)

縦梁プレート方式の場合、縦梁連結部(シュー)の検討が可能です。

応力照査項

  曲げ応力度 せん断応力度 合成応力度
(曲げ+せん断)
圧縮応力度
スライドレール方式 パネル 短手方向
長手方向
スライドレール
縦梁プレート方式 プレート 短手方向
長手方向
縦梁
縦梁連結部(シュー)
切ばり
捨ばり

適用範囲

項目 適用範囲
土質 ヒービングおよびボイリングの恐れのない土質
掘削深さ 原則として6m以下とする
掘削幅 原則として4.7m以下とする
地下埋設物 横断管が30m区間に4か所以下、または切回し可能な場合
架空線 架空線(高圧線、電話線)が施工区間直上6m以下に架線されていないこと
湧水 周辺地盤に影響を及ぼさない排水量

適用基準

たて込み簡易土留め設計施工指針 たて込み簡易土留協会(サポートパネル協会) 平成30年4月 -2018年改訂版-
たて込み簡易土留協会(サポートパネル協会) 平成20年9月
たて込み簡易土留協会(サポートパネル協会) 平成18年9月

プログラム概要

様々な断面形状を持つ鉄筋コンクリート断面の応力度計算、必要鉄筋量、最小鉄筋量、抵抗モーメント、終局モーメント、初降伏モーメントの計算と、限界状態設計法による断面照査を行うプログラムです。
適用断面は、定形パターンとして9種類、任意形パターンとしてブロック(一軸曲げ)、任意二軸、小判二軸、矩形二軸の4種類に対応しています。最小鉄筋量は定形パターンおよびブロック(一軸曲げ)の断面に限り、「建設省標準設計」または「道路橋示方書」に基づき計算します。

関連情報

◆新製品情報
RC断面計算 Ver.7(平成24年道示対応版)(Up&Comming’15 盛夏号掲載)

プログラムの機能と特長

特長

断面形
パターン
応力度 必要鉄筋量 抵抗
モーメント
同N-M図 終局
モーメント
同N-M図 最小鉄筋量 降伏
モーメント
矩形*
円形*
小判横*
小判縦*
I 桁
T 桁
ダブルT
箱桁*
円孔ホロー*
ブロック*
任意二軸*
小判二軸*
矩形二軸

*:中空断面可  ◎:計算可  -:計算不可


限界状態設計法の照査は、矩形(ハンチなし・中空部なし)、円形・円環、I形、T形、箱形(1室、ハンチなし)に限定されます。また、鉄筋以外の材料及び、ねじりに対する疲労限界状態の照査は行なっていません。


  1. 全パターンで、断面諸量として、断面積、断面二次モーメント、図心位置、ねじり定数(任意形断面、ブロックを除く)、型枠面積(断面周長m2/m)(ブロックを除く)を計算します。
  2. 異なる断面パターンを取り混ぜて最大100ケースまで同時に処理できます。
  3. 断面力ケース毎に応力度の種類を指定した照査が可能です。
  4. サークルハンチを持つ断面形をサポートしています。
    箱桁、円孔ホロー桁では下床版の両端、張出床版の付け根にサークル状のハンチを設置できます。


また、矩形ではハンチの設置の仕方により下図のような断面を取り扱えます。



  1. 鋼材種類として鉄筋、PC鋼材、鋼板を混在使用可能、外ケーブルにも対応しています。
  2. 斜引張鉄筋に対し、鉄筋規格を指定することが可能です。
  3. 鉄筋材質は2種類使用できます。
  4. 鉄筋の入力段数は、100段まで入力可能です。
  5. 斜引張応力度の算出位置を選択できます。
    1. τmax発生位置:最大せん断応力度τmaxが生じる位置
    2. σI最大位置:斜引張応力度σIが最大となる位置
    3. 図心及びウェブ幅:図心及びウェブ幅が最も薄くなる位置にて算出した中で最も厳しい値
  6. 無筋コンクリートの応力度計算をサポート。二軸系の断面タイプでも計算できるので、任意形状のフーチング基礎に2方向のモーメントと鉛直力が作用したときの地盤反力度の計算などにも利用できます。
  7. 主鉄筋データの入力は、以下の2つから選択可能。
    1. Type1:従来の入力方法
    2. Type2:今回追加した入力方法で横方向の配置情報を追加
      Type2を使用すると、断面のどの位置にも鉄筋、PC鋼材などを配置でき、断面図にはその配置状況がポチ筋で表示されます。
      設計図面どうりの配置が可能なので、面内方向と面外方向のM-φ曲線を同時に精度良く計算することができます。
  8. 面内マイナス、面外(90度回転)の計算(終局、初降伏、ひびわれ)をサポートしています。
  9. 材料データの常用値を内部セットしており、修正も可能です。
  10. 断面形の登録機能、再利用のためのコピー・編集機能をもっています。
  11. 付着応力度の計算に対応。箱、ホロー桁のハンチあり形状の面外方向計算対応。

鋼材有効応力度σpe PC鋼材と鉄筋が混在するPRC断面の照査に使用します。
有効高さd せん断計算用の有効高さ入力。(0.0の場合、内部計算)
τaの準拠基準 道示III、道示IV、土工指針から選択できます。
Asminの準拠基準 道示III、道示IV、建設省標準設計、bd(有効断面積)、Ac(コンクリート断面積)から選択します。
σc~εc曲線の種類 終局、降伏モーメント計算時のσc~εc曲線を道示III、道示V(タイプ1、2)、コンクリート充填橋脚、設計要領H9(タイプ1、2)、設計要領H18(タイプ1、2)、標準示方書(2007)の10種類の中から選択から選択できます。
εcu発生位置 終局モーメント計算時に、コンクリートの剥離を考慮します。
τmax算出方法 初等はり理論(全断面有効、引張無視)かτ=S/(bjd)かを選択できます。
円、小判のτm算出式 τm=S/Acかτm=S/bdかを選択できます。
せん断耐力の準拠基準 道示IV、道示V(タイプ1、タイプ2)から選択できます。

  1. 一覧表出力及び詳細な出力スタイルの設定が可能な高品位出力をサポートしています。

RC断面計算データ活用

登録断面、FRAMEデータの利用が可能。面倒な動的解析データ作成に役立ちます。


UC-1 for SaaS RC断面 WebサーバAP設計計算

SaaS(サース)とは、Software as a Serviceの略で、ソフトウェアをネットワーク(インターネット)経由のサービスとして提供する形態を示し、クラウドコンピューティングサービスの一形態とも言われています。
従来から主流となっているソフトウェア流通形態では、ユーザはソフトウェアベンダからアプリケーションソフトをパッケージ購入ないしダウンロードし、ユーザ側のコンピュータにインストールして利用するのに対し、SaaSではプログラムはソフトウェアベンダの管理するサーバ上に設置し、ユーザはWebブラウザなどを利用してネットワーク上からこのプログラムに入出力アクセスして利用する形態となります。


>> UC-1 for SaaS 製品価格

UC-1 for SaaS アプリケーション接続概念図

特長

UC-1 for SaaS RC断面計算は新たにWebサーバアプリケーション化を行った鉄筋コンクリート断面の応力度計算、断面照査システムで、許容応力度法による断面照査、限界状態設計法による断面照査等、ベース製品と同等の機能をサポートしています。


▲従来製品と同等の断面形状、照査結果出力をサポート


対応機能 UC-1
RC断面計算
UC-1 for SaaS
RC断面
旧データ形式(.rcd)読込
登録断面ファイル読込、編集
基準値データファイル保存
断面諸量計算
許容応力度法 曲げ応力度/せん断照査/終局モーメント/終局NM図/抵抗モーメント/抵抗NM図/最少鉄筋量/必要鉄筋量/初降伏モーメント/面内マイナス(終局・NM図・初降伏)/面外(終局・NM図・初降伏)
限界状態設計法 曲げ・軸方向耐力(終局)/せん断耐力(終局)/ねじり耐力(終局)/曲げひびわれ(終局)/せん断ひびわれ(使用)/ねじりひびわれ(使用)/曲げ疲労(疲労)/せん断疲労(疲労)
計算設定一覧・断面寸法一覧入力・断面力一覧入力
基準値入力
計算書ファイル出力(テキストファイル/PPFファイル/Wordファイル)
計算書印刷プレビュー機能
サンプルデータ
ヘルプの利用
Internet利用による問い合わせサポート

▲従来製品との機能比較表

適用基準及び参考文献

  1. コンクリート標準示方書 設計編 [平成8年] [2007年] [2012年]、構造性能照査編 [2002年] 土木学会
  2. 道路橋示方書・同解説 I 共通編、III コンクリート橋編、IV下部構造編、V耐震設計編 日本道路協会
  3. 建設省 標準設計
  4. 鉄道構造物等設計標準・同解説(平成16年) 鉄道総合技術研究所
  5. 鉄道構造物等設計標準・同解説-コンクリート構造物 SI単位版 鉄道総合技術研究所
  6. 連続繊維シートを用いたコンクリート構造物の補修補強指針 コンクリートライブラリー 土木学会
  7. コンクリート部材の補修・補強に関する共同研究報告書(Ⅲ) -炭素繊維シート接着工法による道路橋コンクリート部材の補修・補強に関する設計・施工指針(案)- 平成11年12月 建設省土木研究所
  8. 日本道路公団 設計要領第二集 5章耐震補強(平成9年11月)
  9. 設計要領第二集 橋梁保全編 6章耐震設計(平成18年4月) 東・中・西日本高速道路株式会社

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
たて込み簡易土留めの設計計算 Ver.3 ¥129,800(税抜 ¥118,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
たて込み簡易土留めの設計計算 Ver.3 ¥51,920 (税抜 ¥47,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(たて込み簡易土留めの設計計算 Ver.3) 無償 ¥51,920(税抜 ¥47,200)
サブスクリプション(たて込み簡易土留めの設計計算 Ver.3 フローティング) ¥72,688(税抜 ¥66,080)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
たて込み簡易土留めの設計計算 Ver.3 ¥58,410 ¥68,794 ¥84,370

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
たて込み簡易土留めの設計計算 Ver.3 ¥97,350 ¥115,522 ¥142,780

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
たて込み簡易土留めの設計計算 Ver.3 ¥103,840(税抜 ¥94,400)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
たて込み簡易土留めの設計計算 Ver.3 70,800ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 たて込み簡易土留めの設計計算 Ver.3
バージョン リリース日 主なバージョンアップ内容
3.0.0 18/11/02
  1. たて込み簡易土留め設計施工指針-2018年改訂版- (たて込み簡易土留め協会(サポートパネル協会))に対応。

動作環境


動作環境

OS Windows 10 / 11
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 製品構成、使用する機能によって1~数GB以上必要(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F6L
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
画像:3DS
他製品との連動 <保存>UC-win/Road(3DS)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面(スライドレール方式)

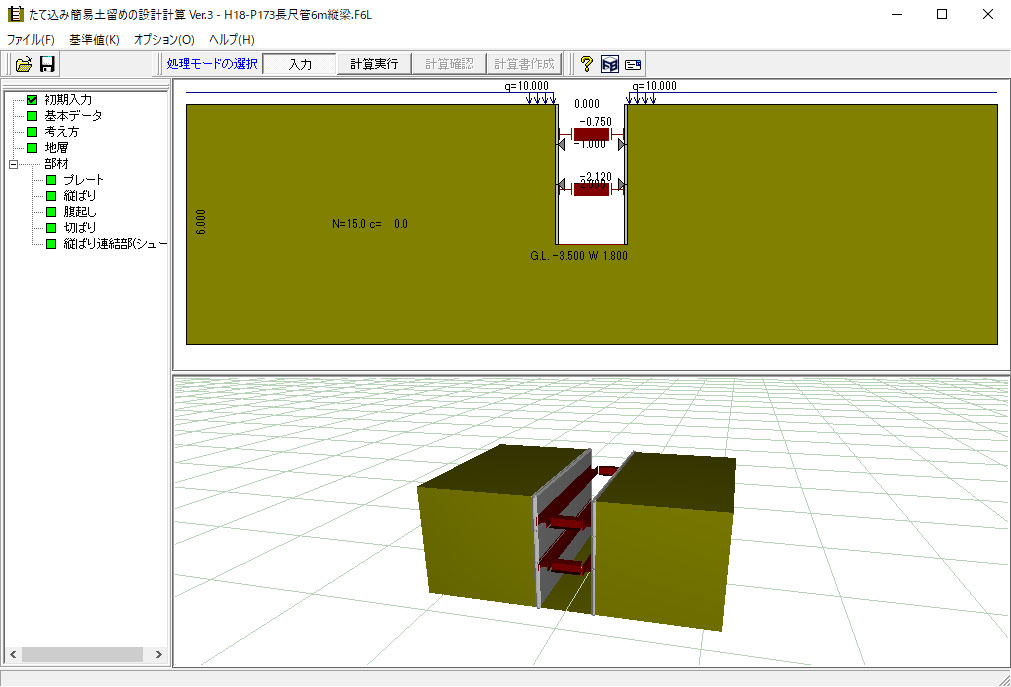

▲メイン画面(縦梁プレート方式)

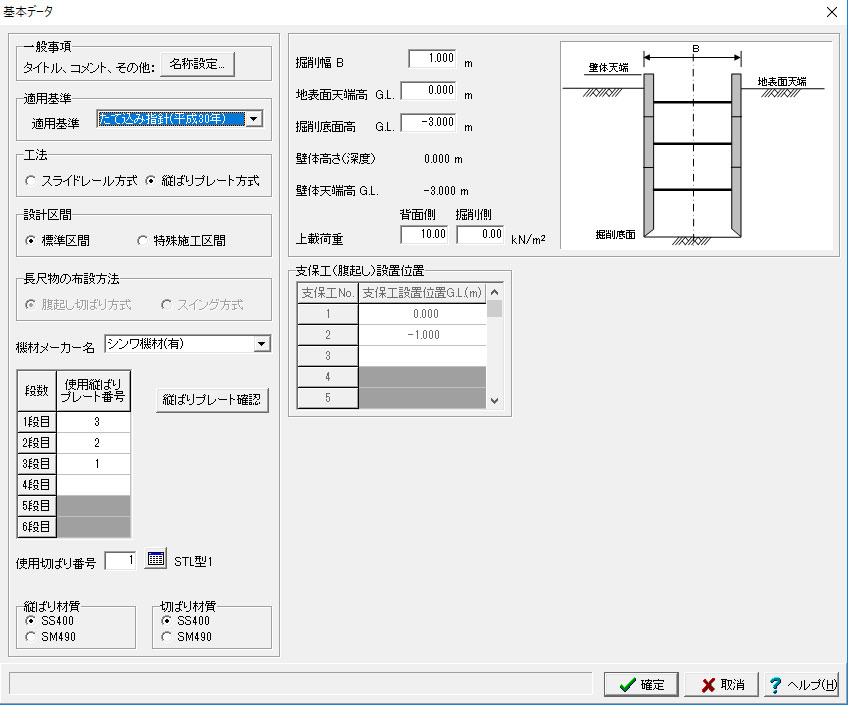

▲基本データ入力

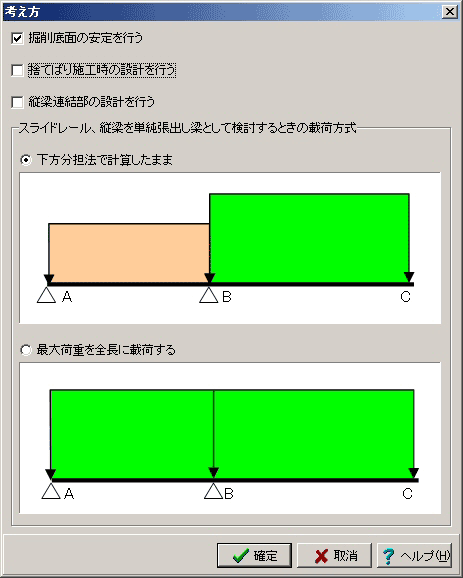

▲考え方

▲プレート入力

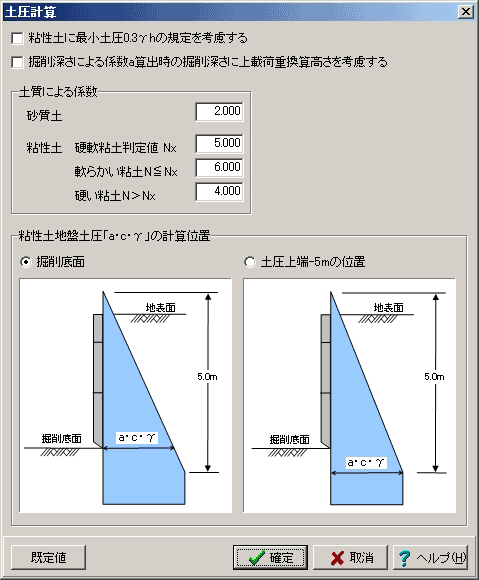

▲基準値:土圧計算

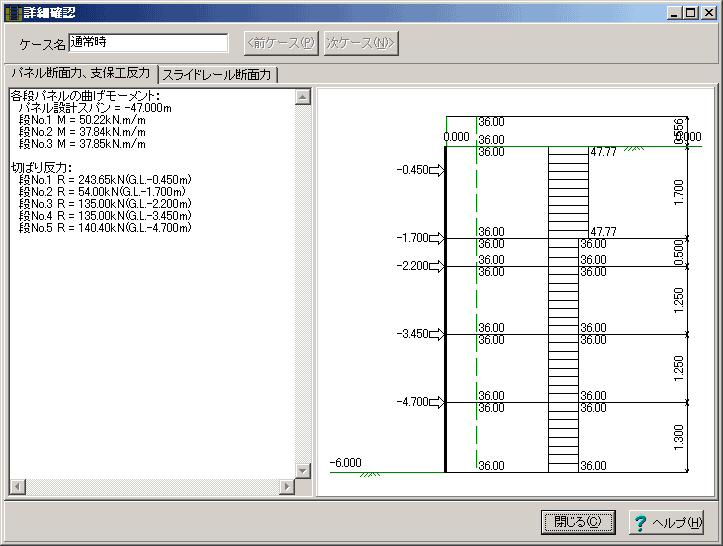

▲結果確認:
パネル断面力、支保工反力

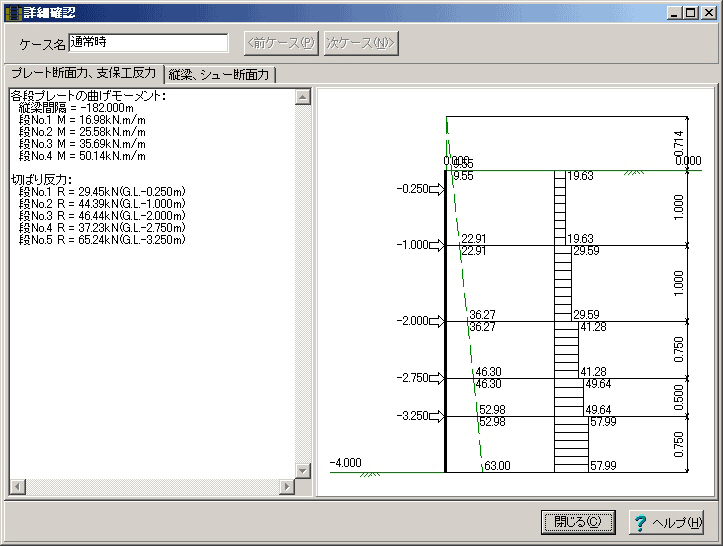

▲結果確認:
プレート断面力、支保工反力

▲結果確認:
スライドレール断面力

▲結果確認:総括表(1)

▲結果確認:総括表(2)

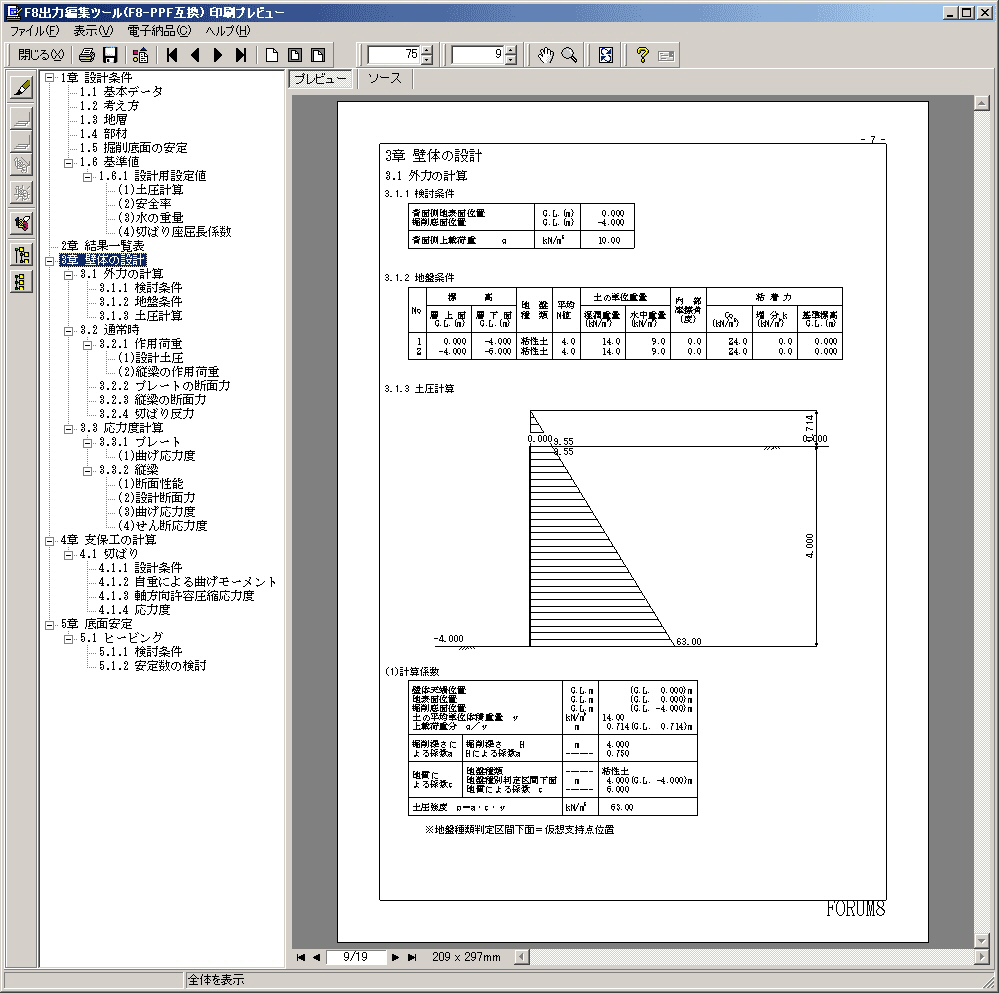

▲印刷プレビュー(1)

▲印刷プレビュー(2)

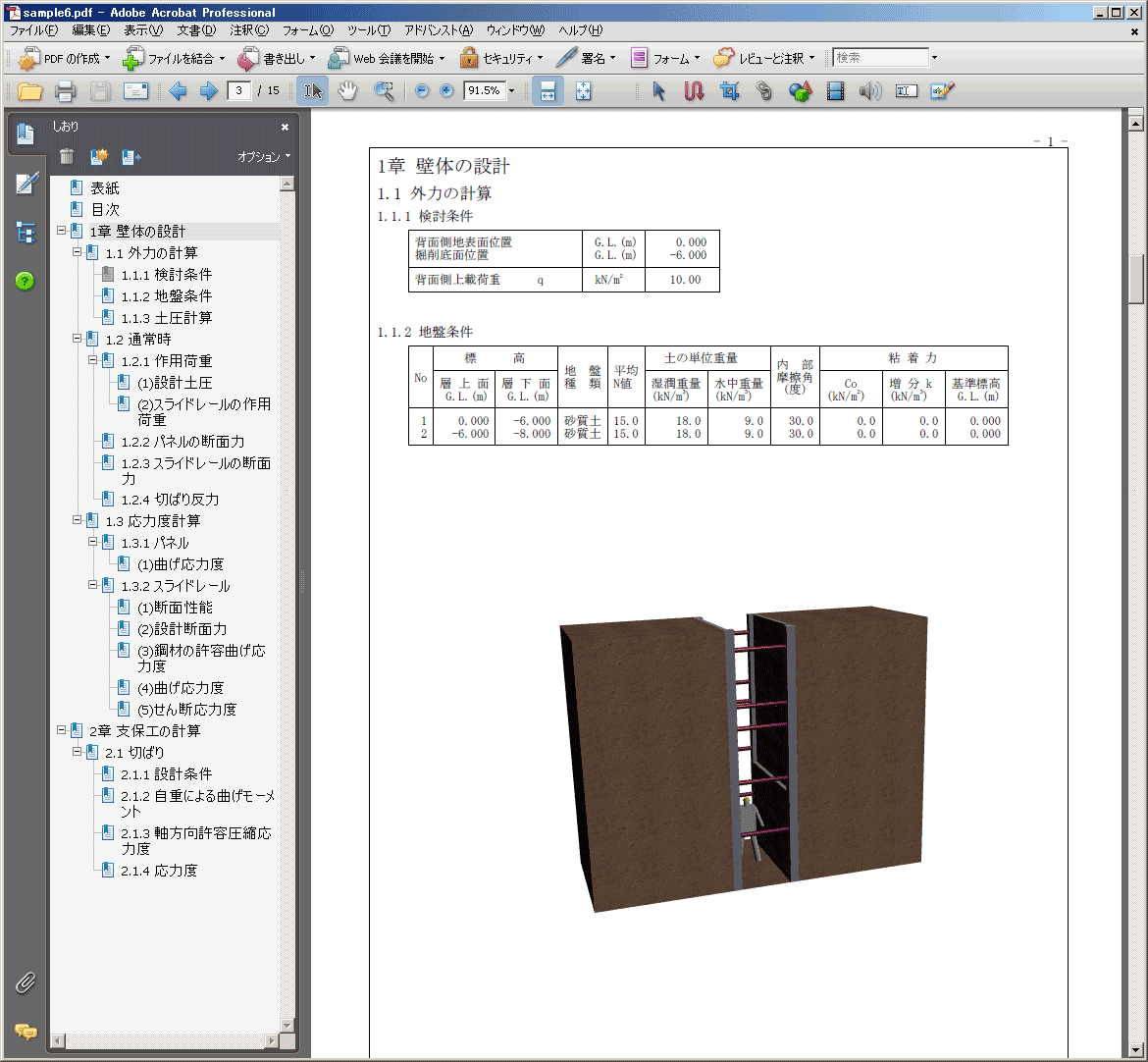

▲3D PDF出力例


PDF出力例 (3D PDF対応の3次元モデル挿入)


サンプルデータ 1
 ( 21P, 393KB )
掘削深さ3.0m
スライドレール(粘性土:N>5)
捨梁計算付
 ▼サンプルデータ 2
 ( 14P, 229KB )
掘削深さ3.0m
縦梁プレート
(砂質土)

サンプルデータ 6
 ( 15P, 654KB )
掘削深さ6.0m
スライドレール
(砂質土)


1.適用範囲

製品の特長は?

「たて込み簡易土留設計施工指針(平成20年9月)、たて込み簡易土留協会」に基づき、たて込み簡易土留の設計計算を行うものです。「旧たて込み簡易土留設計施工指針(H18年)」に特殊施工例として記載されている「長尺管吊り下し区間の検討」、以下の二つの方式の工法の設計計算に対応しています。


  1. スライドレール方式
    (パネルにかかる土圧を含めて全荷重を支える部材で、シングルレールとダブルレールの2種類に対応)
  2. 縦梁プレート方式

▲シングルレール

▲ダブルレール


主な機能は?

主な機能は以下の通りです。

■捨ばり施工時の検討
パネル/プレート、スライドレール/縦梁、最下段切ばり、捨梁の検討。

■長尺管吊り下し区間の検討
標準区間(通常の設計時)、並びに、長尺管吊り下し区間(腹起し、切ばり)の検討時に対応。後者は、スライドレール(縦梁)部の切ばりを飛ばずためH形鋼を腹起しとして使用。パネル(プレート)の受ける荷重は中間部のスライドレールを介して腹起しに伝達され、両端のスライドレールに設ける切梁に軸力が作用するものと考えて設計します。中間部スライドレールの検討方法は、支点となる切梁に相当するものが腹起しであると考える以外は標準区間の設計方法と同じであると考えます。本区間を指定した場合は、捨ばり施工時の検討は行えません。

■縦梁連結部(シュー)の検討
縦梁プレート方式の場合、縦梁連結部(シュー)の検討が可能です。

■応力照査項目
曲げ応力度/せん断応力度/合成応力度/圧縮応力度

■底面安定の検討
ヒービング


適用基準は?

適用基準は下記の通りです。


  1. たて込み簡易土留設計施工指針 たて込み簡易土留協会(サポートパネル協会) 平成20年9月
  2. たて込み簡易土留設計施工指針 たて込み簡易土留協会(サポートパネル協会) 平成18年9月

 >> サポートページ たて込み簡易土留めの設計計算 Q&A集
