懸臂式、U型、重力式、傾斜式、任意形狀擋土墻的設計計算、圖紙製作製作程式

擋土墻設計·3D鋼筋配置 Ver.21

初版發佈：2000.12.08／最新版本發佈：2021.03.30

  • 3DA

  • 3DP

  • CAD整合

  • 3D鋼筋配置

  • 數位版

  • SXF3.1

  • IFC

  • 3D PDF

程式概要

擋土墻工程方針·標準設計·設計要領·道示IV·土地改良·住宅用地放在手冊·按照鐵路的各項標準，對懸臂式（逆T型、L型、逆L型）、重力式（半重力式）、仰斜式、U型等種類的擋土墻自動設計、圖紙製作、設計書產生等一系列工序進行輔助的程式。
支援從正常狀態到2級地震環境的穩定性計算以及根據容許應力度法、臨界狀態設計法對部件材料進行查驗。模擬2級地震環境時將使用震度發或保有水平耐力法進行查驗。

輸入擋土墻的形狀數據，在計算結果的基礎上輔以設計者的判斷確定最終的形狀，透過形狀·樁配置·鋼筋配置的自動生成功能，可進行高效的設計

支援從一般圖到鋼筋配置圖、組合圖、加工圖、鋼筋表等圖紙的一次性生成，還具有簡易編輯功能與支援SXF、DXF、DWG、JWW、JWC格式的輸出
為了對應電子版交貨的形式，支援Word檔案的輸出、變更副檔名、隱藏禁止文字、顯示書籤等功能。
支援混合擋土墻、監護墻、落石防護墻、雙層擋土牆工程的設計，Standard版中還可進行U型擋土墻的設計計算及圖紙製作。

此外，經過「UC-1 Cloud 自動設計系列 擋土墻」自動設計後，將數據檔案（*.f8r）導出，可在本產品當中進行讀取、詳細設計或預算書、設計圖的製作等操作。

▲主畫面（逆T型粱地基）

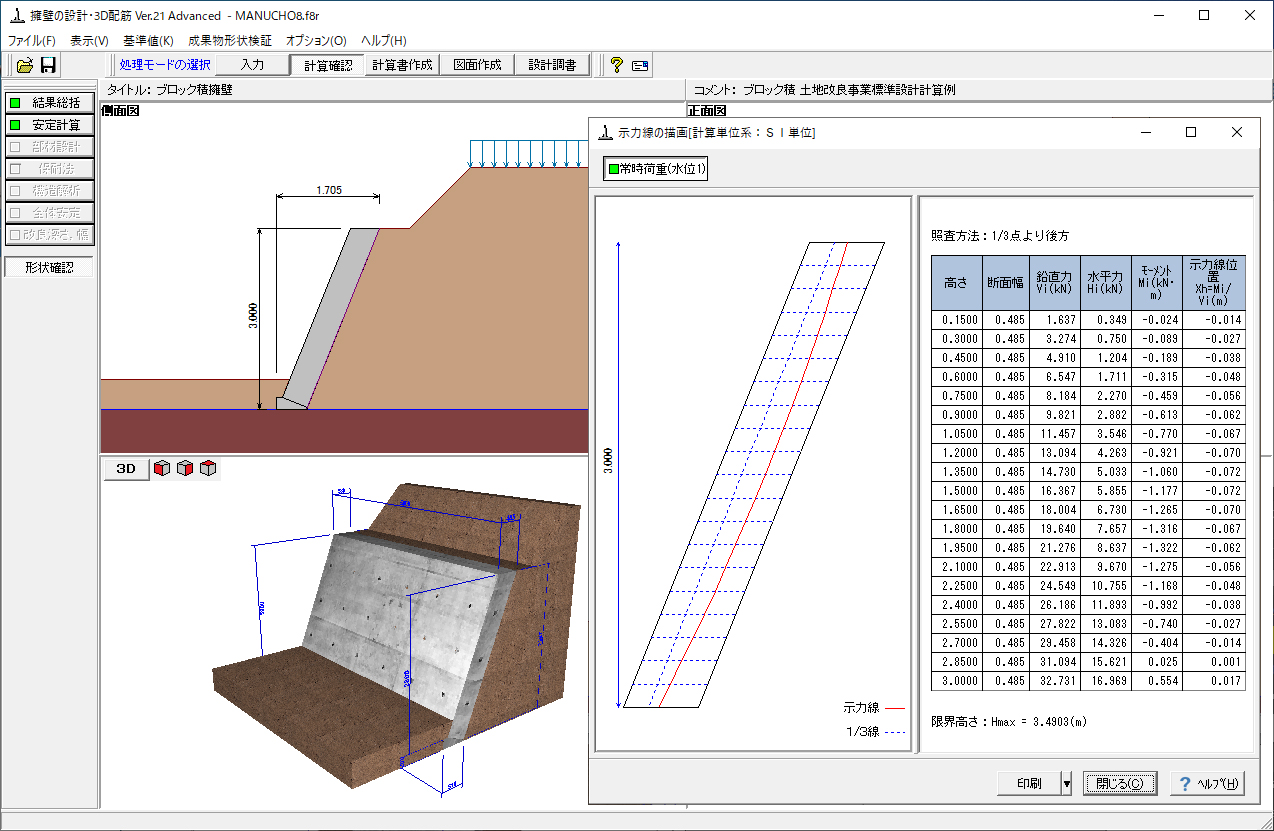

▲水泥塊擋土牆（受力線）

▲輸入落石載重數據

▲輸入任意形狀

▲結構圖編輯界面

▲3D 建模 IFC 轉換工具

Lite Standard Advanced
穩定性計算 ○ ○ ○
容許應力法 ○ ○ ○
臨界狀態設計法 ○ ○ ○
懸臂式、重力式、仰斜式、堆疊式、混合擋土墻、任意形狀 ○ ○ ○
U型擋土墻 ○ ○
整體穩定性論證
 ○
根據「地震時保有水平耐力法」進行2級查驗
 ○
載重梁種類擴充套件
 ○
鐵路規範基準 ○
改良深度·改良幅度計算 ○
圓弧滑動法 土壓計算 ○
兩點彎折土壓 ○
混合土質狀況下的土壓 ○

▲產品構成

Ver.21.0.0 修訂內容＜2021年 3月 30日發佈＞NEW

  1. 支援 混合土質狀況下的土壓計算
  2. 支援 U型擋土墻的內壁部件材質
  3. 支援 3D參數工具

程式的效能及特點

Lite版

標準功能

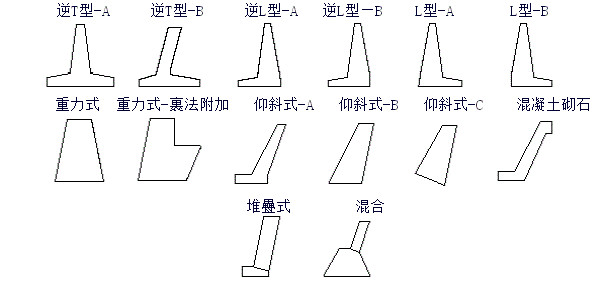

●使用 Lite版 可設計的形狀

輸入形狀 ：逆T型（2種）、逆L型（2種）、L型（2種）、重力式（2種）、仰斜式（4種）、堆疊式、混合擋土墻、任意形狀
自動生成 ：逆T型（2種）、逆L型（2種）、L型（2種）
結構圖製作 ：逆T型-A、L型-B、逆L型-B、仰斜式（A~C）、堆疊式、重力式（一般形狀）

●載重

可進行對下列載重的考量。

  1. ・載重（均勻分佈、任一分部、積雪重量）
  2. ・碰撞受力
  3. ・風力載重
  4. ・沙土（正面、內部、背面）
  5. ・靜止水土壓（正面、內部、背面）
  6. ・運動水土壓（正面、內部、背面）
  7. ・土壓（主動土壓、靜止土壓、被動土壓）
  8. ・任意載重（垂直、水平方向的集中、分佈載重、力矩載重）

土石形狀：
可從包括隨機形狀在內的對應土壓計算公式的6種類型中選擇，可進行多層地基（2層）的論證。

●土壓

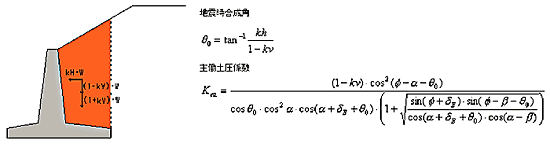

  1. 支援試行形法（改良試行形法）、 對應庫侖式、岡部·物部式（修正岡部·物部式）、Terzaghi-Peck、任意土壓（係數強度、合力）、靜止土壓。
  2. 支援在試行楔形法中，在顧及到虛擬背面的多個彎折點、上層擋土墻的情況下計算兩層擋土墻所受的土壓、設定是否因載重重量產生慣性力。
  3. 在庫倫式計算中，支援對粘合強度的考量、恒定梯度以外的載荷換算、及根據防沙規範的震度測算。
  4. 虛擬背面可從堅壁背面、實背面、根部位置進行評估；土壓作用面可在2彎折點的狀況下進行考量
    使用任意形狀時，可對虛擬背面進行任意指定。
  5. 支援根據輕質填充（EPS、FCB）進行設計、側壓計算，輕質填充後方的土壓計算，上層·中層的設定。

●水壓、浮力/揚壓力

  1. 對應背面水壓、正面水壓。此外，還可以進行危險水位的計算。
  2. 可根據內部水影響位動態水壓的思考方式分析吸引方向。
  3. 作為浮力的思考方式，利用上部鋼板前端由正面水位計算出的水壓和底板背面由背面水位計算出的水壓作為直線變化進行計算。
  4. 任意形狀的揚壓力計算中可以對底面、水位差進行設定
  5. 水位位置＞可以從水壓、水重、浮力等方面考慮的對整體高度的影響。此外、各種工況都可對泥沙塊進行編輯。

●地基

  1. 可自動進行樁的配置及各部分零件的鋼筋配置。
  2. 在直接地基的情況下，可在考慮載重的重心偏移·斜面的坡度等因素論證地基的支撐力，考慮被動阻力的影響·突起進行滑動的驗證。
  3. 在支撐力的驗證中，可以進行地基反作用力同容許支撐力的比較，可與適用規範（道示IV、設計要領、土地改良、）對照進行查驗。支撐力論證、滑動的驗證中，可以按照不同規範進行查驗方法的切換。傾倒查驗中，可以進行安全概率和重心偏移量的驗證。
  4. 在分析地基樁的情況下可進行容許支撐力計算、樁體設計、樁頭部和底板連線處的驗證。可進行底板的鋼體查驗。
    此外、可以與「地基設計·3D鋼筋配置」進行連線一同使用。（U型除外）

●其它

  1. 可以透過示力線（方程式、重心偏移量）對 靠背式、堆疊式擋土墻進行穩定性查驗
  2. 斷面查驗中除了彎曲應力程度查驗、剪應力程度查驗之外還可以進行附著應力程度查驗。計算附著應力程度時，可根據道示IV及土地改良（混凝土標準示方書）為對照進行計算。
  3. 能夠依照臨界狀態設計法進行鋼體穩定度查驗、部件斷面查驗
  4. 對豎壁、底板可進行鋼筋混凝土或無鋼筋混凝土的設計。
    對於各部件的鋼筋配置計算，可以對鋼筋的數量直接進行設定，並考慮肋筋的配置。
    進行鋼筋的配置時可以指定多個（最多3處）不同形狀，圓形網狀的結構，對像為L型、逆L型、U型擋土墻時，可以選擇正常或雙倍的配置方法。對於鋼筋混凝土開進行使用量及必要量的判定。

住宅擋土墻的設計（對應住宅用土地防災手冊）

  1. 假想背面為 踵端（垂直）時：從底板的踵端向垂直方向延展的線，豎壁背面：豎壁的背面（實際背面）的取得方法。踵端（傾斜）：可以論證豎壁的頂端同底板踵端的連線
  2. 使用透水墊時的牆面摩擦角，適用對應內襯土土質的土壓系數。
  3. 在進行地震時的驗證時可對中等程度地震和強烈地震2種情況進行論證
  4. 在負重的組合中，憑藉慣性力的有無、土壓的選擇，可以論證慣性力＋平時的土壓、慣性力＋地震時的土壓。
    計算自重及土壓時將會考慮到垂直震度帶來的影響。可以選擇是否考慮載重重量的慣性力。可以自動確定地震時的載重。
  5. 在土壓的垂直構成中，可選擇是否考慮穩定性計算和部件設計。設計踵版時的土壓垂直構成可選擇三角形分佈和踵端載重。
  6. 在傾倒查驗中，可同時進行安全概率和重心偏移量的驗證。
  7. 根據支援的調查，可依據國土交通省公告式（土質檢測、平面負重檢測、SS檢測），建築地基構造設計方針為對照進行論證。在滑動查驗中，考慮有突起時的抵抗土壓，可進行突起的有/無兩種狀況下的驗證。

衝擊力·土石崩落的考量

（１）落石防護墻

對應「落石對策一覽 平成29年3月（日本道路協會）」的落石防護擋土墻查驗

▲落石重量輸入界面

▲落石防護柵欄輸入畫面


（２）崩落土石帶來的衝擊力

對應參考了下列計算案例的考慮了衝擊力和土石崩落的設計
可以進行基於計算案例的考慮到崩落土石造成的堆積土壓，崩落土石造成的移動力的計算
『崩壞土沙造成的衝擊力及考慮崩壞土沙影響設計的擋土墻設計計算例（全國滑坡崩塌對策協議會）』

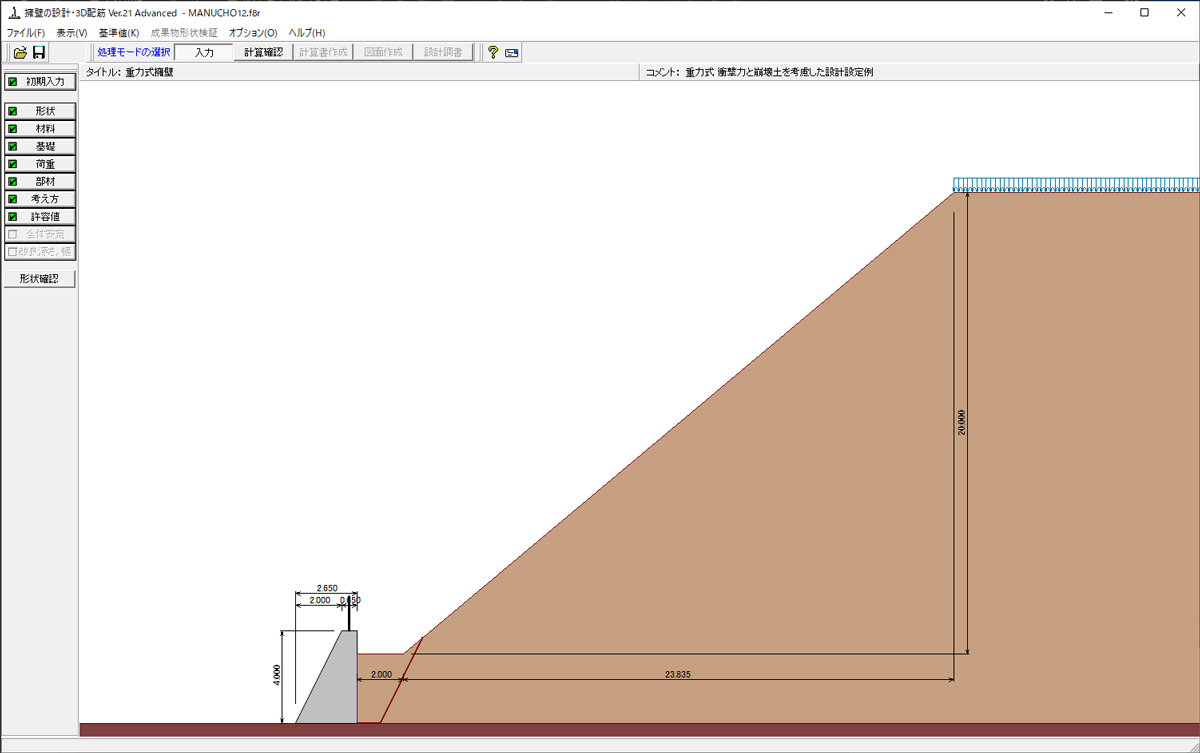

▲崩落土石帶來的衝擊力

圖紙製作

  1. 可以製作逆T型、L型、逆L型、U型、重力式、仰斜式、堆疊式擋土墻的一般結構圖/鋼筋配置圖
  2. 可以繪製對應垂直梯度的鋼筋配置圖、折斷平面的鋼筋配置圖
  3. 可將垂直牆面的頂部設定為為「山頂」、「單側斜面」，設定「突起」、「摩擦」和「地面覆蓋」
  4. 可進行避開開口位置、出水口、底板梁的鋼筋配置
  5. 可製作以公尺為單位的鋼筋配置圖及單筋鋼筋配置圖
  6. 可以輸出混凝土體積及模板面積的數量表的圖紙及數量計算書
  7. 可對應日本國土交通省「CAD製圖基準（提案）」、道路公團「依據CAD圖面製作要領（提案）」土木學會「土木製圖基準（2003年小改訂版）」進行作圖

▲逆T型擋土墻 鋼筋配置圖

▲L型擋土墻（開口位置） 鋼筋配置圖

▲U型擋土墻 鋼筋配置圖

▲逆T型擋土墻（粱地基） 鋼筋配置圖

▲平面折斷（垂直墻體） 鋼筋配置圖

▲平面折斷（底版） 鋼筋配置圖

3D鋼筋配置模擬功能

對應3D鋼筋配置自動生成、隱藏顯示功能。

  1. 支援 IFC及Allplan等形式的3D模型輸出。
  2. 與「3D鋼筋配置CAD」聯動，可進行影響檢查。

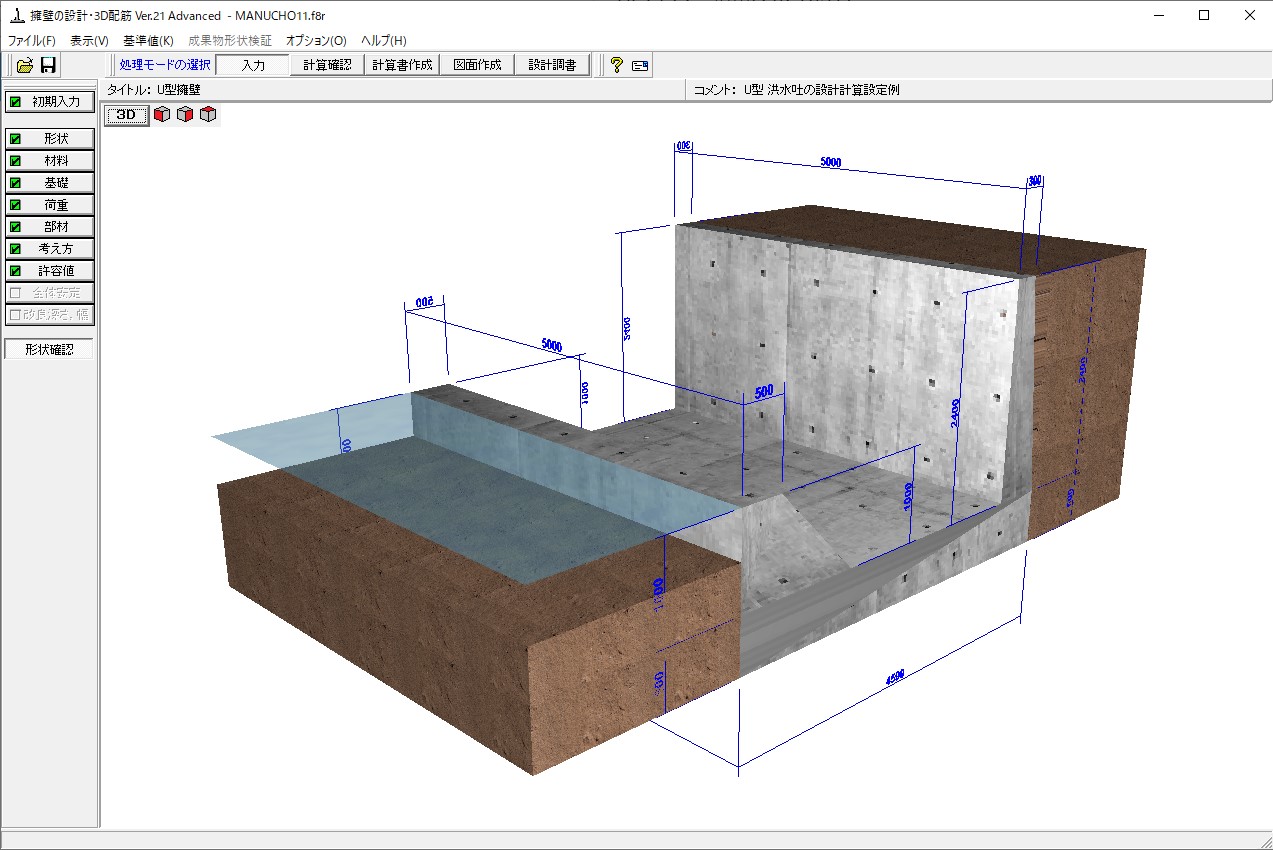

▲整體顯示（U型擋土墻）

▲整體顯示（逆Ｔ型擁壁）

▲放大顯示（逆T型擋土墻）

▲接合部的顯示

▲鋼筋壓接部的顯示

▲組合鋼筋的顯示

▲垂直墻開口部的顯示

▲避開底版粱的顯示

▲拳筋的顯示

▲3D 鋼筋配置 CAD（影響檢查）顯示

輸出設計報告書

支援使用預先準備好的模板，輸出包含自動生成的設計條件、圖紙、計算結果等的設計報告書
設計報告書的產生基於日本「國土交通省 詳細設計查驗要領（平成29年）」→「IV.道路詳細設計」的格式

  1. 對應以下格式。※全部都可輸出為平成29年修訂版及修訂前的格式。

    ・擋土墻詳細設計報告書

    ・地基詳細設計報告書

    ・擋土墻詳細設計報告書（U型）


※輸出設計報告書還需安裝「日程表輸出程式庫 Ver.2」（僅使用本程式無法完成操作）。


▲擋土墻詳細設計報告書（平成29年）

▲擋土墻詳細設計報告書（平成29年 U型）

Standard版

U型擋土墻的設計

  1. 可進行從直接地基，彈性地基、樁地基的地基論證。選擇彈性地基時，可進行穩定性查驗的論證
    選擇樁地基時，底版可在彈性體與鋼體體中進行選擇
  2. 關於側墻的背面，試行形法、庫倫式（物部·岡部式）的主動土壓（被動土壓）、將根據土壓系數考慮土壓。在內部有土石時，將根據庫倫式（物部・岡部式）的主動土壓、土壓系數考慮土壓。
  3. 對於浮起查驗，可選擇土地改良和土工方針（共用溝設計方針）的考慮方法
  4. 對於部件設計，支援指定架構模型的鋼體區域。
    在進行自重及土壓計算時， 可以考慮垂直震度的影響。可選擇是否考慮載重重量的慣性力。可進行地震時負重的自動確定。
  5. 設計時，可對軸線位置進行指定。
    可進行土地改良「水路工」的負重情況的初始設定
  6. 側墻查驗方法可選擇「底版一體式」、「懸臂式」，支援底版的突起設定、外擴底版（最為懸臂進行斷面受力計算）、底版與基腳高度不同的形狀。選擇彈性地基、樁地基時，可對單側土沙進行計算
  7. 可計算底版主鋼筋的定著位置。
  8. 在U型擋土墻內部土壓計算式的選擇中加入了靜止土壓及修正版物部·岡部法。
    由此，可以完全對應擋土墻工程方針中的常態：靜止土壓，地震時：修正版物部·岡部法的組合
  9. 可應對有蓋U型擋土墻
  10. 可應對有蓋U型擋土墻頂蓋的斷面查驗
  11. 可應對有支撐U型擋土墻的論證

▲土壓輸入界面

附帶支柱的U型擋土墻

可應對使用於路塹U型擋土墻中，設置在側墻間附帶支柱的U型擋土墻。

可將側墻和底版、支撐部件作為整體在結構（骨架）模型中進行分析。
與側墻部件的結合方法可以選擇鋼結合或引腳連線。對於支撐部件，透過設定部件斷面及阻擋長度對應的根數，自動換算為單位幅度進行考慮。此外，可對作用於支撐部件的負重進行自由設定。

任意負重可作為垂直負重、水平負重、力矩負重作用在支撐軸線上。

▲附帶支柱的U型擋土墻

▲構造分析結果界面（附帶支柱的U型擋土墻）

Advanced版

有關土壓功能的擴充套件（整體穩定性查驗、圓弧滑動土壓、兩點折斷路塹土壓）

（１）整體穩定性的驗證、圓弧滑動土壓

作為土壓計算或整體穩定性查驗，支援依照圓弧滑動法進行計算。

・可對使用了圓弧滑動法的地基整體的滑動穩定性進行查驗
・斜面の崩壊支援 進行作為防止工程的擋土墻的設計時使用的根據圓弧滑動土塊進行的土壓計算手法

▲圓弧滑動法


（２）二兩點折斷路塹土壓

作為計算擋土墻的背後接近路塹坡面或山地斜面的情況時作用於路塹部分擋土墻的主動土壓，能夠計算路塹面的形狀為
兩點折斷時的土壓
邊變動滑動面的角度邊進行試計算，確定最大土壓。

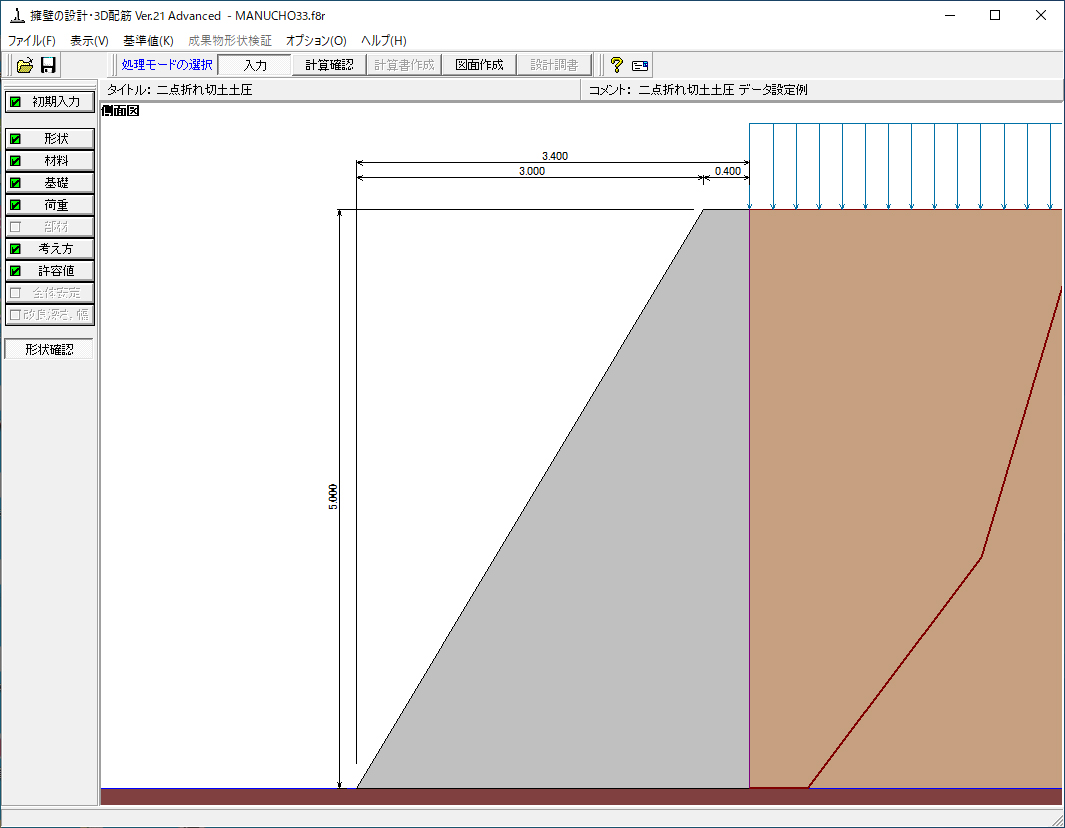

▲兩點折斷路塹土壓

▲兩點折斷路塹土壓圖

根據地震時保有水平耐力法對遭遇2級地震時的狀況進行查驗

  1. 對應 參考「河流構造物的耐震效能查驗方針」或「道路橋示方書」使用保耐法進行2級地震時的驗證 作為保耐法的計算結果，可以對安全性的論證、豎墻斷面查驗、底版斷面查驗進行確認。安全性的論證並不是進行結果判定，而是顯示出上浮臨界狀態和應答變位時的浮腫狀態、設計震度。關於判定，豎墻斷面查驗、底版斷面查驗將在每次的耐力查驗中進行。

▲安全性論證界面

樁種類擴充套件

  1. 可論證下列的擴充套件樁型別。

    ・鋼管水泥土壤樁

    ・SC 樁

    ・SC+PHC 樁

    ・迴轉樁


改良深度·改良幅度計算

對應 參考了擋土墻工程方針的改良深度·改良幅度計算
計算出在深度z中地下的垂直地基反作用力及容許支撐力≤成為容許支撐力的最小z作為改良深度。改良幅度將考慮算出的改良深度及負重的分散角進行計算得出。

▲改良深度·改良幅度計算

▲改良深度·改良幅度輸入界面

適用規範及參考文獻（日文）


適用規範
土木工程方針 (社)日本道路協會、道路土工　擁壁工指針 平成11年　3月
(社)日本道路協會、道路土工　擁壁工指針 平成24年　7月
道路橋示方書 (社)日本道路協會、道路橋示方書・同解説　IV下部構造編 平成24年　3月
(社)日本道路協會、道路橋示方書・同解説　V耐震設計編 平成14年　3月
設計要點 東・中・西日本高速道路、設計要領　第2集　－擁壁編－ 平成25年　7月
東・中・西日本高速道路、設計要領　第2集　－カルバート編－ 平成23年　7月
東・中・西日本高速道路、設計要領　第2集　－橋梁建設編－ 平成25年　7月
設計標準 (社)全日本建設技術協會、土木構造物標準設計 第2巻 解説書(擁壁類) 平成12年　9月
(社)全日本建設技術協會、土木構造物設計ガイドライン　平成11年11月
農林水産省構造改善局、土地改良事業標準設計図面集「擁壁工」 平成11年　3月
土地改良 農業土木學會、土地改良事業計畫設計基準設計「農道」基準書・技術書 平成17年　3月
設計「水路工」基準・基準の運用・基準及び運用の解説　平成26年　3月
住宅用地防災 ぎょうせい、宅地防災マニュアルの解説　第二次改訂版 平成19年 12月
大阪府建築都市部建築指導室、擁壁構造設計指針 平成14年　5月
鐵路規範 鉄道総合技術研究所、鉄道構造物等設計標準・同解説 土留め構造物 平成24年　1月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 基礎構造物 平成24年　1月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 コンクリート構造物 平成16年　4月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 耐震設計 平成24年　9月
自治體（日本）規範 東京都、都市計畫法・宅地造成等規製法・開発許可関係実務マニュアル 平成22年　4月
橫浜市、宅地造成の手引き 平成24年　4月
名古屋市、宅地造成工程技術指針 平成20年　4月
京都市、京都市開発技術基準 平成21年　3月
川崎市、宅地造成に関する工程の技術指針 平成22年 10月
広島市、広島市開発技術基準 平成21年　4月
札幌市、宅地造成の手引き 平成26年　2月
神戸市、宅地造成工程許可申請の手引き 技術基準編 平成23年　4月
大阪府、擁壁構造設計指針（改訂版） 平成26年　4月
福岡市、福岡市開発技術マニュアル 平成28年　4月
BIM/CIM規範要點 國土交通省　CIM導入ガイドライン（案）　令和2年3月
國土交通省　３次元モデル表記標準（案）　令和2年3月
CAD 國土交通省　CAD製図基準　平成29年3月
NEXCO　ＣＡＤによる図面作成要領（案）　平成29年9月
土木學會　土木製図基準　平成15年5月

參考文獻

・(社)日本道路協會、落石対策便覧 平成29年　12月

・(社)日本道路協會、杭基礎設計便覧 平成19年　1月

・(社)土木學會四國支部、大型ブロック積擁壁　設計・施工マニュアル 平成16年　6月

・(社)日本河川協會、建設省河川砂防技術基準（案）同解説　設計編[1] 平成　9年10月

・現代理工學出版、もたれ式・ブロック積擁壁の設計と解説 平成　2年　3月

・理工図書、続・擁壁の設計法と計算例 平成10年 10月

・(財)林業土木コンサルタンツ、森林土木構造物標準設計　擁壁 I 平成　9年　3月

・(社)土木學會、[2002年制定]コンクリート標準示方書　構造效能照査編 平成14年　3月

・理工図書、EPS工法　発泡スチロール（EPS）を用いた超軽量盛土工法 平成10年　8月

程式概要

根據震度法、保有耐力法進行計算，支援部件的設計，可在詳細設計級別中對各種各樣的基礎形式·施工方法進行論證。共享地層、作用力數據，根據3面圖確認數據，顯示覆合圖結果，支援「基準值」功能。可輸出各地基工程的設計報告書、不同種類地基的比較表。在樁地基中，對應包含鋼管攙土水泥的13種樁體。支援各種施工方法，同時對應補強設計（增補樁）。

功能 Lite Standard Advanced
計算 液態化的判定 ○ ○ ○
直接地基 ○ ○ ○
樁地基 ○ ○ ○
沉箱地基 - ○ ○
鋼管板樁地基 - ○ ○
地下連續墻地基 - ○ ○
CAD 樁地基 ○ ○ ○
直接地基 - - ○
其它 ES輸出（樁地基） - - ○

▲ 對不同構成的產品的對應功能

相關資訊

»往期刊號

◆新產品介紹
地基的設計·3D鋼筋配置（部分系數法·對應平成29年道示）Ver.2（刊登于 Up＆Coming '16 秋の號）
地基的設計（刊登于 Up＆Coming '14 秋の號）
+
◆支援課題
樁地基設計便覽（平成27年）關於虛擬鋼筋混凝土斷面查驗(刊登于 Up＆Coming '16　新年號)
◆參加研討會申請受理中
地基的設計·3D鋼筋配置（部分系數法·對應平成29年道示）研討會

程式的功能及特點

樁地基

樁地基

直接地基

直接地基

鋼管板樁地基

鋼管板樁地基

地下連續墻地基

地下連續墻地基

沉箱地基

沉箱地基

圖紙製作：樁地基（Lite版以上）

圖紙製作：樁地基（Lite版以上）

圖紙製作：直接地基（Advanced版）

圖紙製作：直接地基（Advanced版）

對應規範及參考文獻（日文）

對應規範及參考文獻（日文）

・道路橋示方書・同解説 I 共通編／III コンクリート橋編／IV 下部構造編、V 耐震設計編　H24年3月 日本道路協會

・設計要領 第2集 1章 計畫、4章 基礎構造、5章 下部構造　H18年4月 東・中・西日本高速道路株式會社

・杭基礎設計便覧　H27年3月、H19年1月、H4年10月 日本道路協會

・鋼管矢板基礎設計施工便覧　H9年12月 日本道路協會

・道路橋の耐震設計に関する資料　H9年3月 日本道路協會

・道路橋の耐震設計に関する資料 －PCラーメン橋・RCアーチ橋・PC斜π橋・地中連続壁基礎・深礎基礎等の設計計算例－　H10年1月 日本道路協會

・既設道路橋基礎の補強に関する參考資料 H12年2月 日本道路協會

・鋼管矢板基礎 －その設計と施工－　H11年10月 鋼管杭協會

・杭基礎の計演算法とその解説　1987年1月 土質工學會

・杭・ケーソン・鋼管矢板および地中連続壁基礎の設計計算例　2000年2月 山海堂 岡原美知夫他

・土木研究所資料第1175號 矢板式基礎の設計法　（その1） S52年2月、（その2） S52年6月、（その3） S52年3月　建設省土木研究所

・わかりやすいケーソン基礎の計畫と設計 H10年11月 総合土木研究所

・鋼管杭基礎の設計と施工 道路橋示方書（H14年3月版） 改訂対策　H14年4月 鋼管杭協會

・STマイクロパイル工法 設計・施工マニュアル（案）　2000年5月 NIJ研究所

・SPマイクロパイル設計・施工マニュアル（案）　H20年11月 エスティーエンジニアリング(株)

・既設基礎の耐震補強技術の開発に関する共同研究報告書（その3）、高耐力マイクロパイル工法（6冊分の2）、
STマイクロパイル工法（6冊分の3）、 ねじ込み式マイクロパイル工法（6冊分の4）設計・施工マニュアル
H14年9月 獨立行政法人 土木研究所、（財）先端建設技術センター

・大型地下構造物ケーソン設計マニュアル 　H13年8月 日本圧気技術研究所

・道路技術基準図書のSI単位系移行に関する參考資料 第1巻－交通工學・橋梁編－　H14年11月 日本道路協會

・一般土木工法・技術審査証明報告書 ガンテツパイル（鋼管ソイルセメント杭工法）　H12年3月、HYSC杭（鋼管ソイルセメント杭工法） 　H12年12月 國土開発技術研究センター

產品價格

產品價格

■產品價格

產品名

價格
擋土墻的設計·3D鋼筋配置（中國規範） OPEN

■浮動授權價格

額外支付定價的40%，可以在任意地點和任意PC使用。

產品名

價格
擋土墻的設計·3D鋼筋配置（中國標準） OPEN

>>點選檢視授權詳情

訂閱價格


訂閱價格

■服務內容
・免費提供版本升級　　・電話技術諮詢服務
・諮詢服務（電子郵件、FAX）　　・下載服務　　・維護資訊傳送服務 　

對應產品 第1年訂閱費用 往後每年
訂閱(擋土墻的設計·3D鋼筋配置（中國規範）) 免費 OPEN
訂閱(擋土墻的設計·3D鋼筋配置（中國規範） 浮動授權) OPEN

教育版價格


面向教職、研究人員和學生等教育相關使用者提供更加優惠的教育版價格。

教育版價格

產品名 教育版價格
擋土墻的設計·3D鋼筋配置（中國規範） OPEN

版本開發履歷


版本開發履歷

　擋土墻的設計·3D鋼筋配置 Ver.21
版本 發佈日 主要升級內容
21.0.0 21/03/30
  1. 支援 混合土質中土壓的計算
  2. 支援 U型擋土墻的內壁部件
  3. 支援 3D參數工具

系統要求


系統要求

操作系統 Windows 8 / 10
CPU 可執行Windows的CPU
記憶體 可執行Windows的記憶體
儲存空間 約150MB以上　（推薦約170MB以上）
顯示裝置（畫面解析度） 1024×768以上
輸入數據格式 F8R、F4O
＜舊數據＞RWI、ARWI
輸出檔案格式 HTML、VRML、3DS、PSX、SFC、P21、DXF、DWG、JWW、JWC、TSD、XPR
支援F8輸出編輯工具：TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
與其他產品連動使用 ＜連動＞
　　　地基的設計·3D鋼筋配置
＜儲存＞
　　　UC-win/Road(3DS、VRML)
　　　UC-Draw（PSX、TSD）
　　　基礎連動檔案（XPR）
　　　3D鋼筋配置CAD
　　　Allplan
備註 對應調錶輸出
協同使用程式時需要F8 COM SERVER

產品購買/諮詢窗口


產品購買/諮詢窗口

■ 諮詢窗口

全國各代理店均接受諮詢。>> 營業窗口

如果您對購買或網站有任何疑問，敬請洽詢info-taiwan@forum8.com

範例圖片

▲主畫面

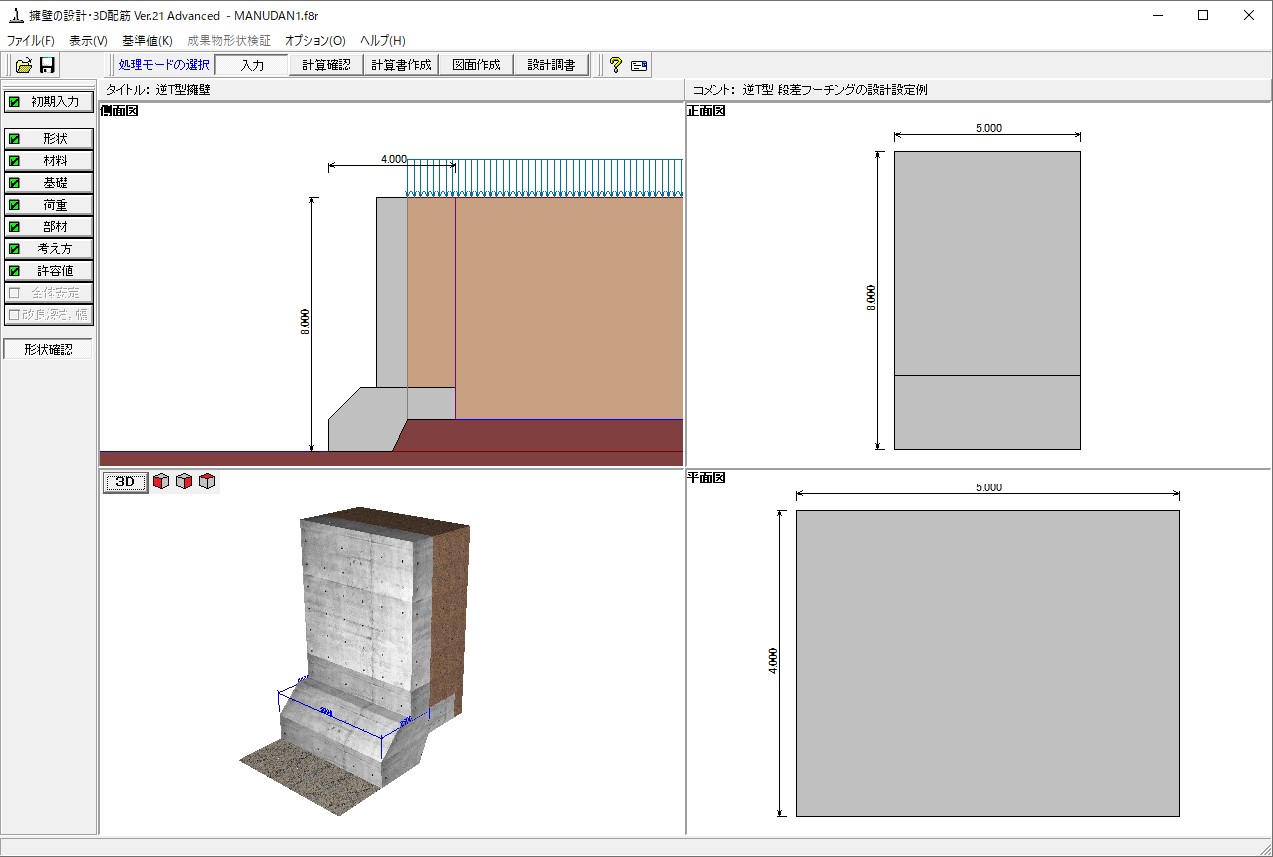

▲高度差基腳

▲3D放大顯示

▲初始輸入

▲改良深度、改良幅度

▲撞擊·風力負重

▲崩解土

▲危險水位

▲危險水位確認

▲組合輸入

▲重力式擋土墻-裹法附加

▲土石形狀輸入（假想背面）

▲基腳查驗位置的輸入界面

▲設計圖編輯（逆T式擋土墻）

▲3D鋼筋配置功能 放大顯示（逆T式擋土墻）

▲IFC式-逆T型樁地基

▲Allplan式-逆T型直接地基

▲樁斷面受力的計算結果

輸出範例

▲預覽列印（詳細結果輸出）

▲顯示結果的詳細判定

▲計算結果（樁的穩定性計算）的預覽列印

▲預覽列印（數量計算書）

▲設計報告的預覽列印

▲設計圖輸出例（有開口部分）

▲設計圖輸出例（有平面折斷）

Q&A(產品評價及對匯入產品時有參考性的Q&A)

適用於哪些形狀？

逆T型（2種）、逆L型（2種）、L型（2種）、重力式（2種）、仰斜式（4種）、堆疊式、混合擋土墻、任意形狀
圖紙製作：逆T型、L型、逆L型、U型、重力式、仰斜式、堆疊式



Lite・Standard・Advanced 之間的區別是？？

產品構成

Lite Standard Advanced
穩定性計算 ○ ○ ○
容許應力度法 ○ ○ ○
臨界狀態設計法 ○ ○ ○
懸臂式、重力式、仰斜式、堆疊式、混合擋土墻、任意形 ○ ○ ○
U型擋土墻 ○ ○
整體穩定性的論證
 ○
依照保耐法進行2級查驗
 ○
樁種類擴充套件
 ○
鐵路規範 ○
改良深度·改良幅度計算 ○
圓弧滑動土壓 ○
兩點折斷路塹土壓 ○
複合土質時的土壓 ○

·與樁地基的設計、地基的設計計算連動
・為地基改良的設計計算、更換地基的設計計算輸出地層數據
・輸出基礎聯動（*.XPR）檔案。
將在地基設計中使用的數據以XML格式的檔案進行儲存。在更換地基的設計計算、地基改良的設計計算中，透過讀取（輸入）這個檔案，匯入在本程式中輸入、計算的地基設計用數據。


關於發生2級地震時的驗證（保耐法查驗）

保耐法查驗（Advaced版功能）
根據日本平成24年的道路土木工程 擋土墻方針修訂，雖然大規模地震引起的震動被修改爲由2級地震動表示，查驗內容與以往相比並沒有發生變化。然而，透過地震時的保有水平耐力法進行的驗證被認為在今後會被加入到查驗內容中。因此，本程式可對應參考「河流構造物的耐震效能查驗方針」和「道路橋示方書」進行2級地震時的驗證。



適用規範及參考文獻

適用規範

土木工程方針 (社)日本道路協會、道路土工　擁壁工指針 平成11年　3月
(社)日本道路協會、道路土工　擁壁工指針 平成24年　7月
道路橋示方書 (社)日本道路協會、道路橋示方書・同解説　IV下部構造編 平成24年　3月
(社)日本道路協會、道路橋示方書・同解説　V耐震設計編 平成14年　3月
設計要點 東・中・西日本高速道路、設計要領　第2集　－擁壁編－ 平成25年　7月
東・中・西日本高速道路、設計要領　第2集　－カルバート編－ 平成23年　7月
東・中・西日本高速道路、設計要領　第2集　－橋梁建設編－ 平成25年　7月
設計標準 (社)全日本建設技術協會、土木構造物標準設計 第2巻 解説書(擁壁類) 平成12年　9月
(社)全日本建設技術協會、土木構造物設計ガイドライン　平成11年11月
農林水産省構造改善局、土地改良事業標準設計図面集「擁壁工」 平成11年　3月
土地改良 農業土木學會、土地改良事業計畫設計基準設計「農道」基準書・技術書 平成17年　3月
設計「水路工」基準・基準の運用・基準及び運用の解説　平成26年　3月
住宅用地防災 ぎょうせい、宅地防災マニュアルの解説　第二次改訂版 平成19年 12月
大阪府建築都市部建築指導室、擁壁構造設計指針 平成14年　5月
鐵路規範 鉄道総合技術研究所、鉄道構造物等設計標準・同解説 土留め構造物 平成24年　1月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 基礎構造物 平成24年　1月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 コンクリート構造物 平成16年　4月
鉄道総合技術研究所、鉄道構造物等設計標準・同解説 耐震設計 平成24年　9月
自治體規範 東京都、都市計畫法・宅地造成等規製法・開発許可関係実務マニュアル 平成22年　4月
橫浜市、宅地造成の手引き 平成24年　4月
名古屋市、宅地造成工程技術指針 平成20年　4月
京都市、京都市開発技術基準 平成21年　3月
川崎市、宅地造成に関する工程の技術指針 平成22年 10月
広島市、広島市開発技術基準 平成21年　4月
札幌市、宅地造成の手引き 平成26年　2月
神戸市、宅地造成工程許可申請の手引き 技術基準編 平成23年　4月
大阪府、擁壁構造設計指針（改訂版） 平成26年　4月
福岡市、福岡市開発技術マニュアル 平成28年　4月
BIM/CIM規範要點 國土交通省　CIM導入ガイドライン（案）　令和2年3月
國土交通省　３次元モデル表記標準（案）　令和2年3月
CAD 國土交通省　CAD製図基準　平成29年3月
NEXCO　ＣＡＤによる図面作成要領（案）　平成29年9月
土木學會　土木製図基準　平成15年5月

參考文獻（日文）

・(社)日本道路協會、落石対策便覧 平成29年　12月

・(社)日本道路協會、杭基礎設計便覧 平成19年　1月

・(社)土木學會四國支部、大型ブロック積擁壁　設計・施工マニュアル 平成16年　6月

・(社)日本河川協會、建設省河川砂防技術基準（案）同解説　設計編[1] 平成　9年10月

・現代理工學出版、もたれ式・ブロック積擁壁の設計と解説 平成　2年　3月

・理工図書、続・擁壁の設計法と計算例 平成10年 10月

・(財)林業土木コンサルタンツ、森林土木構造物標準設計　擁壁 I 平成　9年　3月

・(社)土木學會、[2002年制定]コンクリート標準示方書　構造效能照査編 平成14年　3月

・理工図書、EPS工法　発泡スチロール（EPS）を用いた超軽量盛土工法 平成10年　8月


LOADING
