In this topic, we pick up the main functions and related information of Shade3D. Being equipped with functions such as the high-precise modeling, layout, camera, light source, rendering, and animation required for the architectural perspective view, interior design, and product design, Shade3D can be utilized as the modeling tool for UC-win/Road.
Shade3D rendering methods

Shade3D has several rendering methods.
For example, the ray tracing (draft) displays results rapidly, the ray tracing reflects transparency, and the path tracing depicts shadow blur and roughness.

In addition, Shade3D is equipped with path tracing, photon map, and path tracing + photon map as global illumination to reflect ambient reflection. Users can combine the rendering methods and global illumination.

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
Ray tracing Path tracing
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
Path tracing + Global illumination : Path tracing (IBL)     Left: No global illumination, Right: Global illumination

The illustration-like toon rendering, wireframe rendering, and three-view drawing in Adobe Illustrator format are also available.

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
Toon rendering Wireframe
画像をクリックすると大きな画像が表示されます。

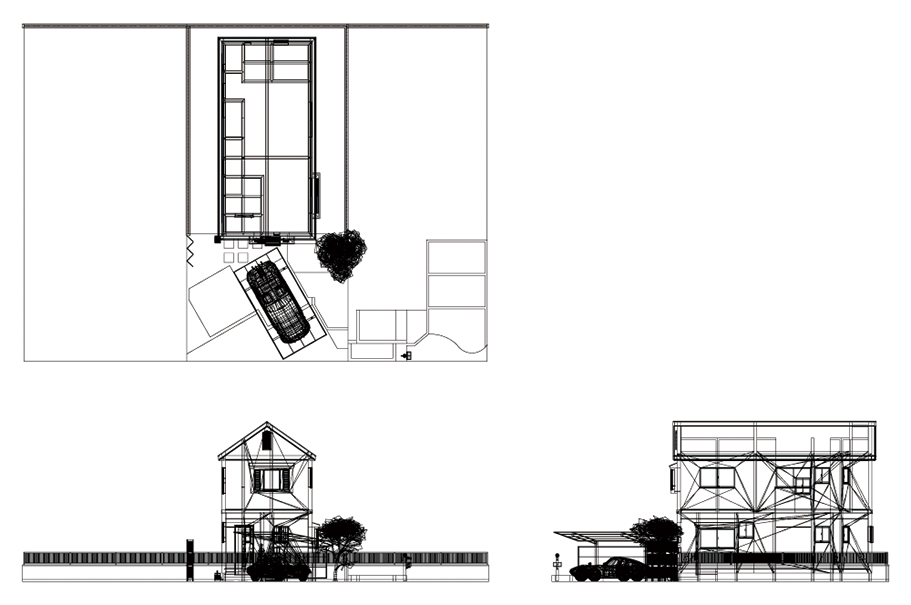

Three-view drawing in Adobe Illustrator format

Sunshine simulation

Sunshine simulation can be executed by setting "Sun", "Locate", "Date/Time", "Animation", and "Physical Sky". A movie from the starting time to ending time as well as static image at the specified time can be displayed.

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
Tokyo: 8:31 August 29
画像をクリックすると大きな画像が表示されます。

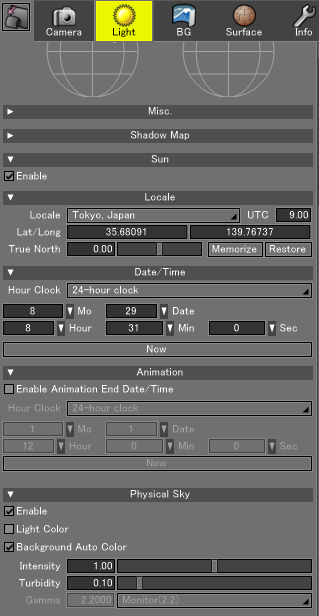

Infinity light source setting Tokyo: 17:50 August 29

Panorama VR rendering

By simply setting the camera stereoscopic vision and panorama setting of image, users can perform rendering for VR (Virtual Reality) display on smartphone and VR HMD (Head Mounted Display). Videos can be exported in addition to panorama VR image corresponding to stereoscopic view.

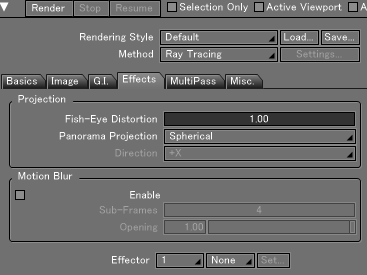

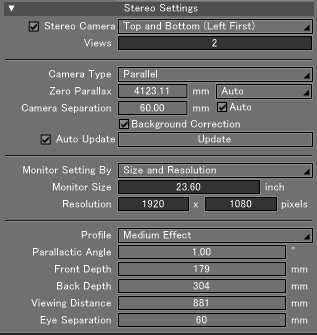

Camera setting
Image setting
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
Rendering image (Top and Bottom (Left First)) Image on VR device

Dimensions

Shade3D Ver.20 now can display dimension lines for more precise modeling.

Users can create dimension line when creating objects or by using the measure tool. Created dimension lines are managed in the dimension window, where you can display and delete them.

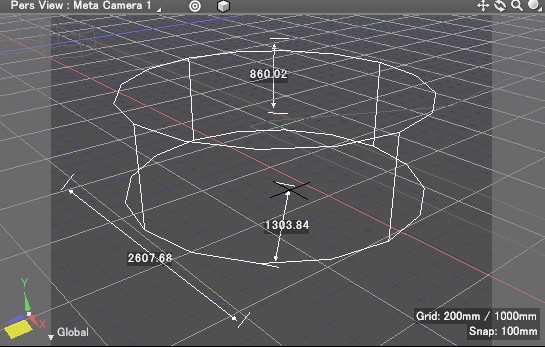

●Object with dimension line
When you create objects, select if you want to create dimension line in the tool parameter option.

画像をクリックすると大きな画像が表示されます。

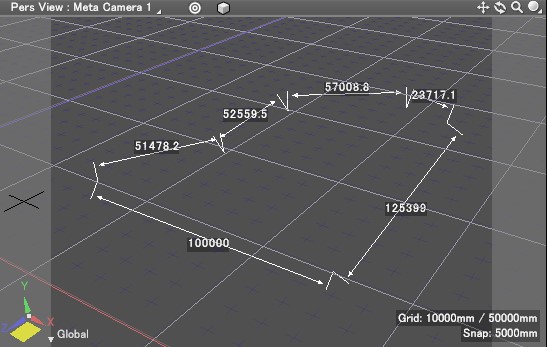

●Dimension line created with measure tool
Select the measure tool, click on the drawing, and click "Create New Dimension Line".

画像をクリックすると大きな画像が表示されます。

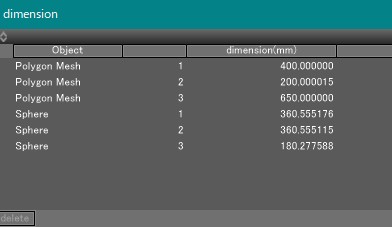

●Management of dimension lines
This window displays dimension lines of selected objects. Selected dimension is highlighted on the drawing.
