 LogicalImage画像比較、抽出ツール類調査 ('10.07.01掲載)


利用シ−ンを想定した使用方法とテスト結果


< テスト結果 >
UC-1 シリーズ製品「電子納品支援ツールVer.10」に実装された画像比較、検索、抽出ツールLoagicalImage について、具体的な利用シーンを想定した使用方法でテストを実施。

T 画像ファイルの検索
1. 利用シーン1 : 同じ画像を探す。- 元々の撮影画像を保存した場所を知りたい場合

1)テスト条件

(1)被対象画像ファイル


下表の解像度、ファイルサイズの異なるファイルについて、検索条件を変更してテストを実施した。
 No. 被対象画像   ファイルサイズ
 1  LI-test-436-1-org.jpg 8,771KB
 2  PB182492.jpg 3,450KB
 3  LI-test-436-1-another.jpg 8,725KB
 4  LI-test-436-1-sum.jpg 645KB

※上表の試験ファイルを下記サイズに縮小したファイルによる試験を追加している。
・リサイズ1 : 1280×1280 ピクセル
・リサイズ2 : 160×160 ピクセル


(2)検索するフォルダ
以下の検索元フォルダに被対象画像ファイルをRENAME して保存してテストを実施した。
検索元フォルダ1 :ファイル数、フォルダサイズ : 75 ファイル 、 353MB

2)テスト結果
 No. 被対象画像 ファイルサイズ 検索条件 比較結果
現行版
比較結果
改良版
結果ファイル名
(改良版:-imp)
1 LI-test-436-1-org.jpg 8,771KB 完全一致 2.995 190 serch-equal-01/(-imp)
1-R リサイズ1 272KB 完全一致 448 69 result-resize-01/(-imp)
1-R2 リサイズ2 10KB 完全一致 9 10 result-resize2-01/(-imp)
2 PB182491.jpg 3,450KB 完全一致 2,742 179 serch-equal-02/(-imp)
2-R リサイズ1 160KB 完全一致 424 62 result-resize-02/(-imp)
2-R2 リサイズ2 7KB 完全一致 15 11 result-resize2-02/(-imp)
3 LI-test-436-1-another.jpg 8,725KB 完全一致 3,065 166 serch-equal-03/(-imp)
3-R リサイズ1 284KB 完全一致 478 72 result-resize-03/(-imp)
3-R2 リサイズ2 10KB 完全一致 14 13 result-resize2-03/(-imp)
4 LI-test-436-1-sum.jpg 645KB 完全一致 2,720 165 serch-equal-04/(-imp)
4-R リサイズ1 249KB 完全一致 422 60 result-resize-04/(-imp)
4-R2 リサイズ2 10KB 完全一致 14 11 result-resize2-04/(-imp)


3)結果

ファイルサイズと処理時間の結果を下にグラフで示す。ファイルサイズ645KB を境界として、処理時間の変化率が大きく変わることが分かる。
電子納品支援ツールVer.10では、検索時間が大幅に短縮されている。
3.4MB 以上の大きなデータで
約16.5倍、160〜270KB にリサイズしたデータでは約6.8倍、7〜10KB にリサイズしたデータでは、約1.2倍の速度改善がみられた。

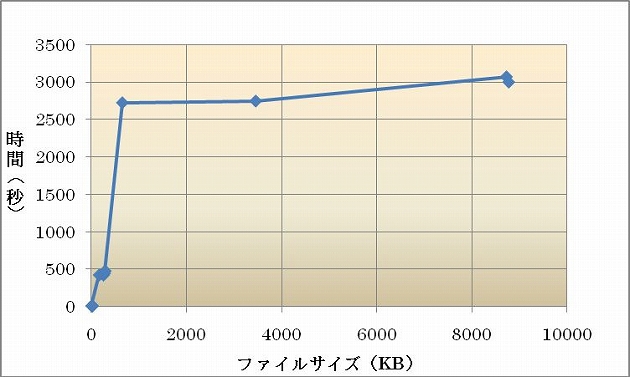

▼完全一致検索 ファイルサイズ−処理時間




2. 利用シーン2 : 類似画像を探す。 - 似た画像を元に同じような画像を検索する。


1)テスト条件
(1)被対象画像ファイル

下表の解像度、ファイルサイズの異なるファイルについて、検索条件を変更してテストを実施した。

No.   被対象画像ファイル名  ファイルサイズ
 1  LI-test-436-1-org.jpg 8771KB
 2  LI-test-436-1-another.jpg 8725KB
 3  IMG_4661.JPG 5806KB
 4  PB182517 5239KB
 5  PB182491-another.JPG 3450KB
 6  PB182491.JPG 3450KB

※上表の試験ファイルを縮小したファイルによる試験を追加している。
・リサイズ1 : 1280×1280 ピクセル

(2)検索するフォルダ
以下の検索元フォルダに被対象画像ファイルをRENAME して保存してテストを実施した。
検索元フォルダ1 : ファイル数、フォルダサイズ : 75 ファイル 、 353MB

 No. 被対象画像 ファイルサイズ 検索条件 比較結果
現行版
比較結果
改良版
結果ファイル名
(改良版:-imp)
1 LI-test-436-1-org.jpg 8,771KB 類似画像 エラー 169 ------
1-R リサイズ1 272KB 類似画像 523 56 result-resize-05
2 LI-test-436-1-another.jpg 8,725KB 類似画像 エラー 169 ------
2-R リサイズ1 284KB 類似画像 443 58 result-resize-06
3 LI-test-436-1-another.jpg 8,725KB 詳細設定 all 50% エラー 161 ------
3-R リサイズ1 284KB 詳細設定 all 50% 472 59 result-resize-07
4 LI-test-436-1-sum.jpg 5,806KB 類似画像 2,720 170 ------
4-R リサイズ1 282KB 類似画像 466 57 result-resize-08
5 PB182517 5,239KB 詳細設定 RGB 50% 364 174 result05.htm
5-R リサイズ1 342KB 詳細設定 RGB 50% 541 63 result-resize-09
6 PB182517 5,239KB 詳細設定 RGB 30% 520 158 result06.htm
6-R リサイズ1 342KB 詳細設定 RGB 30% 510 65 result-resize-10
7 PB182517 5,239KB 詳細設定 all 30% 680 178 result07.htm
7-R リサイズ1 342KB 詳細設定 all 30% 542 59 result-resize-11
8 PB182517 5,239KB 詳細設定 all 30%
+ 形状比較
エラー 235 ------
8-R リサイズ1 342KB 詳細設定 all 30% エラー 108 ------
      + 形状比較
10 PB1824791.jpg 3,450KB 類似画像 3,375 166 result01.htm
10-R リサイズ1 160KB 類似画像 474 55 result-resize-13
12 PB1824791-another.jpg 3,450KB 類似画像 535 174 result03.htm
12-R リサイズ1 160KB 類似画像 566 60 result-resize-14
14 PB1824791-another.jpg 3,450KB 詳細設定 RGB 50% エラー 167 ------
14-R リサイズ1 160KB 詳細設定 RGB 50% 537 59 result-resize-14


4)考察

電子納品支援ツールVer.10では、検索時間が大幅に短縮されている。3.4MB 以上の大きなデータで約6.5倍、160〜270KB にリサイズしたデータでは約8.6倍の速度改善がみられた。
5.4MB 以上のファイルについても全てエラーなく検索できた。
“類似画像を一致とみなす“と”詳細設定“を比較すると”形状変形比較を行う“にチェックを入れた時に検索時間が20〜70%増加する。(データによって差がある)

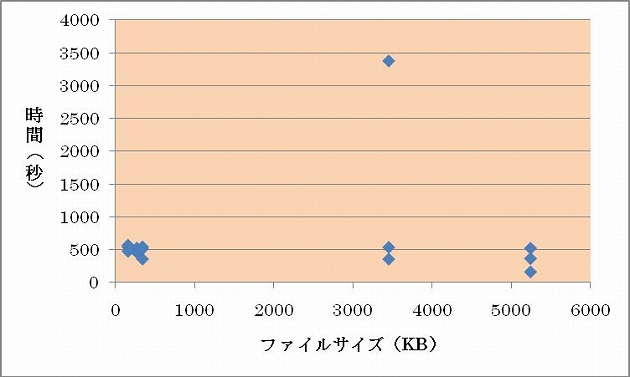

▼類似検索 ファイルサイズ−処理時間
