UC-1 基礎工
Foundation
実績に裏付けられた高い信頼性 UC-1設計計算/計算-CAD統合シリーズ

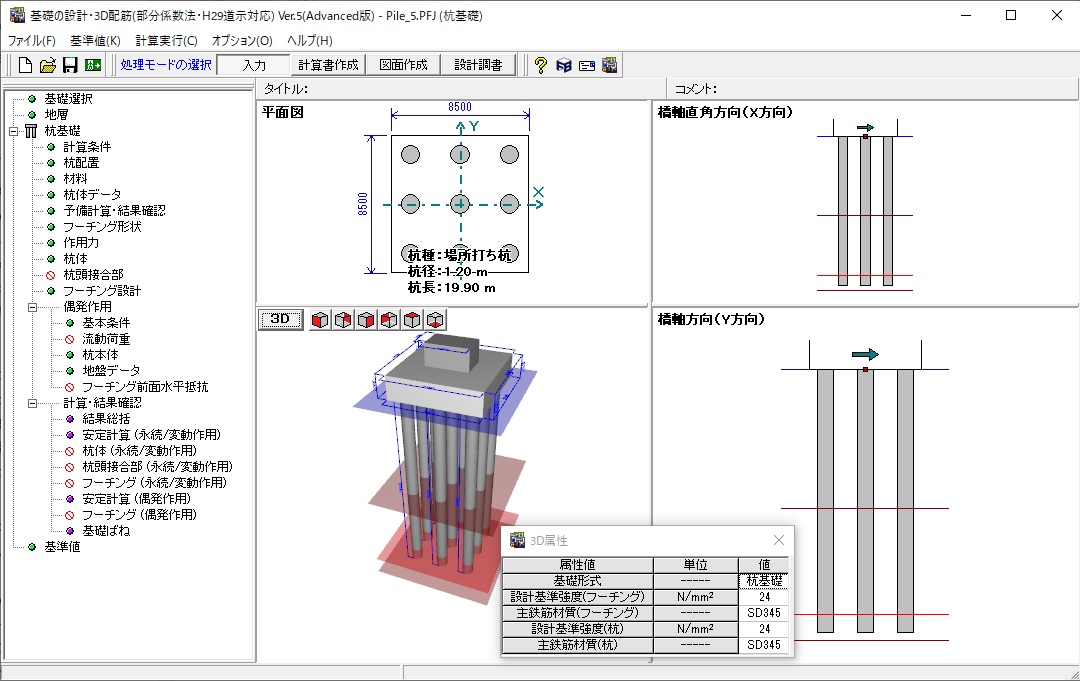

 基礎の設計・3D配筋 Ver.2 Advanced \530,000
 基礎の設計・3D配筋 Ver.2 Standard \421,000
 基礎の設計・3D配筋 Ver.2 Lite \284,000
ライン
震度法、保有耐力法による計算、部材の設計をサポートし、詳細設計レベルで様々な基礎形式・工法の検討が行えます。地層・作用力データを共有し、3面図表示によるデータ確認、図をまじえた結果表示、[基準値]機能をサポート。各基礎工の設計調書、異種基礎の比較表の出力が可能。杭基礎では、鋼管ソイルセメント杭を含む13種の杭種に対応。各種工法をサポートし、補強設計(増し杭)にも対応。

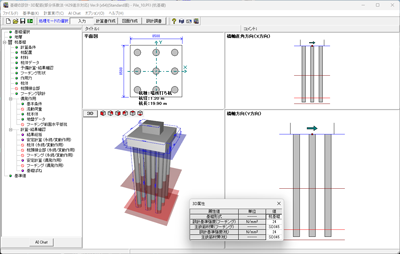

 基礎の設計計算 Ver.9(英語出力版) \580,000
ライン
杭基礎、鋼管矢板基礎、ケーソン基礎、地中連続壁基礎、直接基礎の設計計算及び液状化判定を支援する基礎設計計算統合プログラム。震度法、保有耐力法による計算、部材の設計をサポートし、詳細設計レベルで様々な基礎形式・工法の検討が行えます。地層・作用力データを共有し、入力→計算書作成→設計調書のシンプルなインターフェース、3面図表示によるデータ確認、図をまじえた結果表示、[基準値]機能をサポート。
各基礎工の設計調書、異種基礎の比較表の出力が可能です。

「基礎の設計計算(英語出力版)」は、日本語の「基礎の設計計算」を基に、計算書出力に英語表記を行ったものになります。

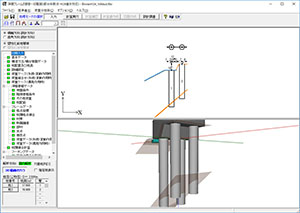

 深礎フレームの設計・3D配筋 Advanced \570,000
 深礎フレームの設計・3D配筋 Standard \470,000
 深礎フレームの設計・3D配筋 Lite \400,000
ライン
斜面上の組杭深礎基礎・単杭の深礎杭(柱状体深礎基礎含む)及びフーチングの設計計算、図面作成が可能です。また、深礎基礎に接合する柱および梁を含めた下部工全体の骨組み(フレーム)構造解析が可能です。常時、暴風時及びレベル1地震時、レベル2地震時の設計計算が可能です。杭列に対して面内解析および面外解析が可能です。橋軸方向および橋軸直角方向の一括入力が可能です。地層は直線地層線の入力方式、折線地層線の入力方式に対応しています。地形一括入力を用いると地形形状に対して基礎位置の相対的な位置変更が可能です。上部がライナープレート、下部がモルタルライニングの混合土留めが可能です。下部工製品(橋台・橋脚)とのデータ連動に対応しています。

3次元鋼管矢板基礎の設計計算(連結鋼管矢板対応) Ver.4(平成24年道示対応版) \760,000
ライン
「3次元鋼管矢板基礎の設計計算」は、鋼管矢板井筒基礎の設計を支援するプログラムで、材料非線形性を考慮した立体骨組解析を行う強力な計算機能を持った製品です。レベル1地震動,レベル2地震動の基礎の安定計算から、部材計算、施工時の検討まで、詳細設計レベルの検討を行うことが可能です。また、通常の鋼管矢板井筒基礎の他、連結鋼管矢板基礎をサポートしています。

 プラント基礎の設計 Ver.2  \500,000
ライン
本製品は、高圧ガス設備等耐震設計指針を参考とした耐震設計構造物のレベル1地震動、レベル2地震動(設備)の耐震照査を行うプログラムです。
高圧ガス設備等耐震設計指針を参考にして、5つの耐震設計設備をサポートします。『塔類(スカート支持)、塔類(レグ支持)、球形貯槽、横置円筒形貯槽、平底円筒形貯槽』。

 UC-1 Engineer's Suite 下部工基礎スイート Ultimate Suite \2,410,000
 UC-1 Engineer's Suite 下部工基礎スイート Senior Suite \2,190,000
 UC-1 Engineer's Suite 下部工基礎スイート Advanced Suite \1,390,000
ライン
当社の設計CADソフトウェアであるUC-1シリーズの各製品のセット版で、「UC-1エンジニア・スイート(UC-1 Engineer's Suite)」を製品総称とし、8つのカテゴリー分類によるスイート製品を提供します。スイートの強化機能:(1)クラウド機能 (2)2DCAD機能 (3)3D配筋機能 (4)CIM機能 (5)サポート、チェック機能
