New Products
UC-1 エンジニア・スイート
UC-1シリーズ各製品のスイート版。クラウド対応、CIM機能強化

●新規価格(税別) 本文参照 ●リリース 2014年10月
UC-1シリーズ
 はじめに
本項では、昨年10月に仮設土工スイートのSenior Suiteに新しく加わった「土留め工の性能設計計算(弾塑性解析U+)」と、同時期に機能追加を行った「土留め工の設計」についてご紹介いたします。
 土留め工の性能設計計算(弾塑性解析U+)
本製品は「土留め工の設計」における解析法UES(「Engineer's Studio®」の計算部を用いた弾塑性解析)をさらに拡張させた弾塑性解析専用のプログラムです。ここでは、「土留め工の設計」では検討できない主な機能についてご紹介いたします。

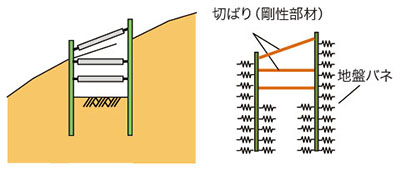

  1. 斜め切ばりの検討(図1)
  2. 切ばり+アンカー併用工の両壁一体解析
  3. 両壁一体解析で左右のアンカー段数が異なるケース

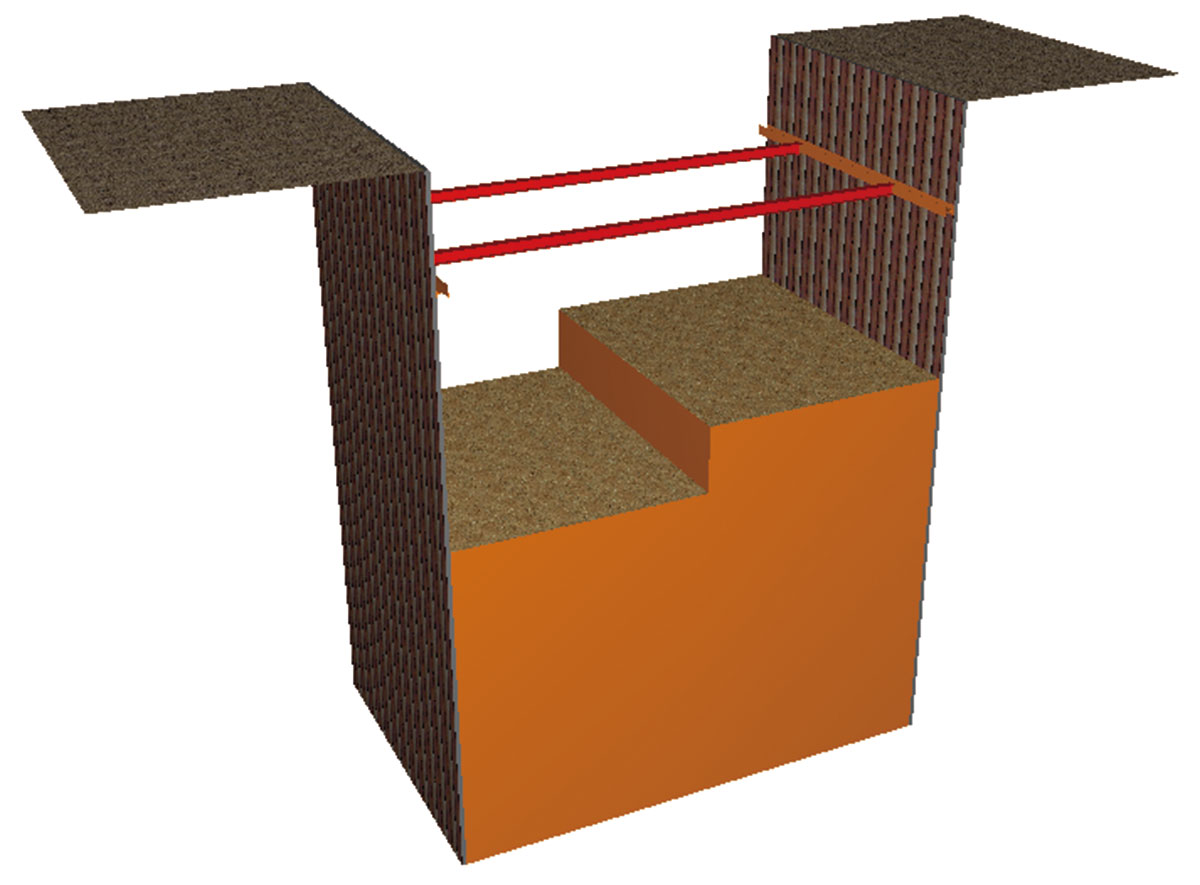

  4. 両壁一体解析で左右の掘削深さが異なる場合の検討(図2)
  5. 様々な支保工撤去方法の検討
  6. 各検討ケースごとの形状バネの変更

▲図1 斜め切ばり ▲図2 右の掘削深さが異なるケース
 土留め工の設計

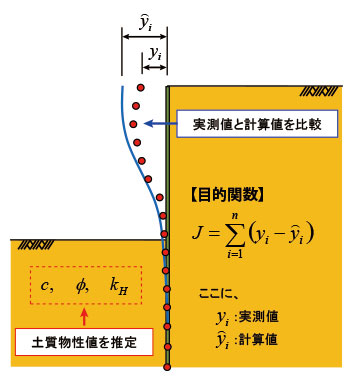

Advanced Suiteに含まれている「土留め工の設計」の最大の機能追加として挙げられるのが、逆解析ツールの追加になります。基本的な検討の流れは、まず推定したい各地層の内部摩擦角φや粘着力cのパラメータ範囲(例えば、φについて30〜40度の範囲で分割数は3など)を設定します。設定した範囲で検討パラメータを変動させて弾塑性解析を繰り返し行い、全計算ケースの目的関数(実測値と解析値の差の二乗和)を算出し、目的関数や解析結果を参考に採用する土質物性値を決定します(図3)。
逆解析実行後は指定したケースの土留め工の設計データ(*.f8L)をエクスポートできますので、逆解析により推定された土質物性値が設定されたデータを利用して、その後の予測解析を改めて行うことができます。
「土留め工の設計」では、このほかに「弾塑性法において任意荷重の載荷に対応」、「周辺地盤の影響検討における簡易な情報化施工方法に対応」、「タイロッド式土留めの控え矢板にハット型を追加」、「各掘削時ケースごとに法面の影響による上載荷重を算出する機能を追加」などの改訂を行っております。

▲図3 逆解析による土質物性値の推
 おわりに
以上、「土留め工の性能設計計算(弾塑性解析U+)」と「土留め工の設計」について、ご紹介いたしました。
UC-1エンジニアスイートでは、次ページに示しておりますとおり、多数の構成製品を追加しています。今後もユーザ様のご意見,ご要望を取り入れて、改良・改善を図って参ります。
 FEMエンジニアスイート・UC-1エンジニアスイート製品構成、価格(WEB認証) '15.03.19現在
従来からのシリーズの新製品構成、新価格は以下のとおりです。
・Senior Suiteには、Advanced Suite、Ultimate Suiteには、Advance Suite,Senior Suiteの製品を含みます。
FEM解析スイート
Advanced Suite  \940,000 Ver リリース
Engineer's Studio®Ver.4 Advanced  1.00.03 '15.02.18
弾塑性地盤解析(GeoFEAS) 2D  1.01.00 '15.03.18
Senior Suite  \2,170,000 Ver リリース
Engineer's Studio®Ver.4 Ultimate
(前川モデル除く)
1.00.02 '15.01.05
FEMLEEG Advanced 1.00.01 '15.01.07
2次元浸透流解析(VGFlow2D)  1.01.00 '14.12.22
地盤の動的有効応力解析(UWLC)  1.00.01 '15.02.12
  下部工基礎スイート
Advanced Suite   \1,390,000 Ver リリース
橋脚の設計※1※2※3※4 2.02.03 '15.03.13
橋台の設計※1※2※3※4 2.02.02 '15.03.18
震度算出(支承設計) ※1 2.01.01 '14.10.30
フーチングの設計計算 1.00.00 '13.06.18
基礎の設計計算 ※1※2※4 2.05.02 '15.01.29
置換基礎の設計計算 1.02.00 '14.04.11
Senior Suite   \2,190,000 Ver リリース
ラーメン橋脚の設計※1※2※3※4NEW 1.00.03 '15.02.18
深礎フレーム ※1 1.00.08 '14.09.17
Ultimate Suite   \2,410,000 Ver リリース
RC下部工の設計計算※1 1.00.02 '13.12.25
橋脚の復元設計計算NEW 1.00.00 '14.10.24
PC橋脚の設計計算 1.00.00 '13.06.18
箱式橋台の設計計算※1 2.01.03 '14.11.10
ラーメン式橋台の設計計算※1 2.01.02 '14.10.17


港湾スイート
Advanced Suite   \730,000 Ver リリース
矢板式係船岸の設計計算 1.00.01 '14.06.26
重力式係船岸の設計計算 1.00.00 '13.07.09
防潮堤・護岸の設計計算 1.01.00 '13.11.12
直杭式横桟橋の設計計算NEW 1.00.00 '14.10.24
構造解析上部工スイート
Advanced Suite   \960,000 Ver リリース
FRAMEマネージャ 2.00.02 '15.03.02
RC断面計算 ※1 2.01.02 '14.11.12
鋼断面の計算 2.00.00 '14.06.03
UC-BRIDGE(分割施工対応) 2.00.01 '15.03.16
任意形格子桁の計算 2.00.05 '15.03.06
落橋防止システムの設計計算 1.01.00 '14.11.10
Ultimate Suite   \1,950,000 Ver リリース
設計成果チェック支援システム 1.00.00 '13.06.25
FRAME(面内)SDK※2 1.00.00 '13.06.18
PC単純桁の設計 1.00.03 '14.02.21
ポータルラーメン橋の設計計算 1.00.00 '13.06.25
PC上部工の設計計算 1.00.00 '13.06.25
床版打設時の計算NEW 1.00.00 '14.10.24
鋼鈑桁橋自動設計ツールNEW 1.00.00 '14.10.24

仮設土工スイート
Advanced Suite    \1,290,000 Ver リリース
土留め工の設計※2※4 3.00.03 '15.03.17
たて込み簡易土留めの設計計算 1.00.02 '15.03.17
仮設構台の設計※2※4 2.01.01 '15.03.03
二重締切工の設計※2※4 2.01.01 '15.01.09
BOXカルバートの設計 2.02.00 '14.12.02
擁壁の設計※2※3※4 2.01.04 '15.02.12
斜面の安定計算 3.00.02 '15.02.12
圧密沈下の計算 2.00.01 '15.01.20
Senior Suite   \1,530,000 Ver リリース
土留め工の性能設計計算
(弾塑性解析II +)NEW
1.00.00 '14.10.24
切梁式二重締切工の設計※2※4 1.01.00 '14.10.15
ライナープレートの設計計算 1.00.02 '14.05.21
PCボックスカルバートの設計計算 1.00.00 '13.06.19
アーチカルバートの設計計算 1.00.00 '13.06.19
管の断面計算 1.00.00 '13.06.19
補強土壁の設計計算 2.01.01 '13.11.26
Ultimate Suite   \1,850,000 Ver リリース
型枠支保工の設計計算 1.00.00 '13.06.19
クライミングクレーン 1.00.00 '13.06.19
控え壁式擁壁の設計計算 2.00.02 '15.01.09
ロックシェッドの設計計算 1.00.00 '13.06.19
遮音壁の設計計算 3.00.00 '15.02.04
耐候性大型土のうの
設計計算NEW
2.00.01 '15.01.23
トンネル断面算定NEW 1.00.00 '14.10.24
共同溝の耐震計算NEW 1.00.00 '14.10.24

水工スイート
Advanced Suite   \960,000 Ver リリース
BOXカルバートの設計(下水道耐震) 3.01.00 '15.01.05
マンホールの設計※2※3 2.00.01 '14.09.22
調節池・調整池の計算 2.00.05 '15.03.17
柔構造樋門の設計※2※3※4 2.00.03 '15.02.25
等流・不等流の計算 2.00.01 '15.03.10
洪水吐の設計計算 1.00.01 '14.07.03
開水路の設計※2※3※4NEW 1.00.01 '15.01.06
Senior Suite   \1,620,000 Ver リリース
配水池の耐震設計計算 3.00.01 '15.03.03
ポンプ容量の計算 1.00.01 '13.11.14
水門の設計計算 2.01.00 '14.09.08
落差工の設計計算 2.00.00 '14.11.07
ウェルポイント・ディープウェル工法の
設計計算
2.00.01 '15.01.30
下水道管の耐震計算NEW 1.00.01 '14.12.24
Ultimate Suite   \2,260,000 Ver リリース
ハニカムボックスの設計計算 1.00.01 '13.07.11
耐震性貯水槽の計算 1.01.00 '15.01.21
パイプラインの計算 1.01.00 '14.05.19
管網の設計※2 1.00.00 '13.06.19
水路橋の設計計算 1.00.01 '14.10.15
揚排水機場の設計計算 2.00.04 '15.02.27
砂防堰堤の設計計算NEW 1.00.00 '14.10.24
ため池の設計計算NEW 1.00.00 '14.10.24
かごマットの設計計算NEW 1.00.00 '14.10.24
CALS/CADスイート
Advanced Suite   \730,000 Ver リリース
UC-Draw 1.01.00 '14.10.27
3D配筋CAD 1.02.00 '14.07.28
UC-Drawツールズ(Slab bridge) 1.00.00 '13.07.09
UC-Drawツールズ(Abutment) 1.00.00 '13.07.09
UC-Drawツールズ(Pier) 1.00.00 '13.07.09
UC-Drawツールズ
(Rahmen Pier)NEW
1.00.00 '14.10.24
UC-Drawツールズ(Pile) 1.00.00 '13.07.09
UC-Drawツールズ
(Earth retaining)
1.00.00 '13.07.09
UC-Drawツールズ
(Temporary bridge)
1.00.00 '13.07.09
UC-Drawツールズ(Retaining wall) 1.00.00 '13.07.09
UC-Drawツールズ(U-type wall) 1.00.00 '13.07.09
UC-Drawツールズ
(Retaining wall elevation)
1.00.00 '13.07.09
UC-Drawツールズ(Box culvert) 1.00.00 '13.07.09
UC-Drawツールズ
(Flexible Sluiceway)
1.00.00 '13.07.09
UC-Drawツールズ(Manhole) 1.00.00 '13.07.09
電子納品支援ツール 2.1 '14.11.27
Ultimate Suite   \1,000,000 Ver リリース
コンクリートの維持管理支援ツール
(維持管理編)
1.00.00 '13.07.09
地震リスク解析 FrameRisk 1.00.00 '13.07.09
橋梁点検システム(国総研版) 1.00.00 '13.07.09
BCP作成支援ツール 1.00.00 '13.07.09
橋梁長寿命化修繕計画策定支援
システムNEW
1.00.01 '14.10.30
建築プラントスイート
Advanced Suite  \570,000  Ver リリース
建築杭基礎の設計計算 2.00.02 '14.01.15
地下車庫の計算 1.01.00 '13.08.23
地盤改良の設計計算 2.01.01 '15.03.17
プラント基礎の設計 2.01.02 '14.12.26
電子納品支援ツール(建築対応) 2.00.00 '14.10.15

SaaSスイート
※UC-1 for SaaSの基本ライセンスが必要。
Advanced Suite   \130,000 Ver リリース
UC-1 for SaaS RC断面計算 1.00.01 '13.09.26
UC-1 for SaaS FRAME面内 1.00.00 '13.07.09

Engineer's Suite 積算 (2014/10/10リリース)
価格: \600,000

スイートバンドル
※各スイート製品にバンドル可能
UC-win/Road Ver.10
Ultimate  \850,000
Driving Sim \600,000
Advanced \450,000
Standard \290,000
Engineer's Studio® Ver.4
Ultimate(前川モデル除く) \575,000
Advanced \390,000

※1:カスタマイズ版(H14道示)も含む
※2:2DCAD対応製品。
※3:3D配筋機能対応製品。
※4:積算連携対応製品。
製品構成・価格表
(Up&Coming '15 春の号掲載)
