ラーメン橋脚の設計・3D配筋
(部分係数法・H29道示対応)
橋梁下部工
H29道路橋示方書に準拠した橋脚の設計計算、図面作成
 ●二柱式橋脚/ラーメン橋脚の設計・3D配筋
 (部分係数法・H29道示対応)セミナー
 Webセミナー対応
●日時:2017年11月21日(火) 9:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
※TV会議システムにて 大阪・名古屋・福岡・仙台・札幌・金沢・宮崎・岩手・沖縄 同時開催
●参加費:18,000円
●新規価格
●リリース
550,000円
2017年 9月

 製品概要
平成29年道路橋示方書に準拠したラーメン式橋脚の設計プログラムです。永続/変動作用支配状況に対する耐荷性能、耐久性能の照査、およびレベル2地震動に対する照査を行います。ここでは、入力と照査機能の概要についてご紹介いたします。
 荷重ケース
今回の改定では、作用に対して荷重組合せ係数γp,荷重係数γqを考慮することになりました。本製品では、作成した基本荷重ケースを元に自動的に組合せケースを作成し、組合せケースの種類に応じて自動的にγp,γqを設定する仕様としています。

画像をクリックすると大きな画像が表示されます。

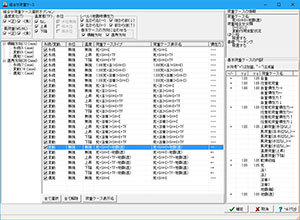

▲図1 組合せ荷重ケースの入力画面
 永続/変動作用支配状況に対する照査
曲げモーメントに対する照査、せん断力に対する照査、ねじりモーメントに対する照査、および端接合部の照査を行います。
ねじりモーメントの照査は、はり部材、柱部材に対して、せん断照査と同じ位置を照査します。ねじりモーメントが発生する面外方向の作用ケースを照査対象としています。
端接合部の照査は、張出しのないはりの隅角部に対して、限界状態1のコンクリートの引張応力度が制限値以下となることの照査と、限界状態1と限界状態3、および耐久性を満たすために必要な最小の鉄筋量の表示を行います。
曲げモーメントに対する照査において、はりの張出し部がコーベルと判断された場合は自動的にコーベルとしての照査を行います。

画像をクリックすると大きな画像が表示されます。
▲図2 永続/変動作用支配状況の照査結果画面
 レベル2地震動照査
レベル2地震動照査では、橋の重要度区分と破壊形態に応じて、満たすべき限界状態を判断し、照査します。橋軸直角方向の応答せん断力は、プッシュオーバー解析において上部工作用位置の変位が応答変位に到達した時の各塑性ヒンジ候補点のせん断力として、これがせん断力の制限値以下となることを照査します。また、張出しのないはりの隅角部に対して端接合部の照査を行い、コンクリートの引張応力度の照査と、必要となる鉄筋量の表示を行います。

画像をクリックすると大きな画像が表示されます。
▲図3 橋軸直角方向のレベル2地震動照査結果画面
(Up&Coming '17 秋の号掲載)
