New Products & Service 橋梁下部工
RC下部工の設計・3D配筋(部分係数法・H29道示対応)
H29道路橋示方書に準拠したラーメン式橋脚の設計計算・図面作成および橋脚、橋台などの下部工およびRC構造物の設計計算ソフトウェア
●新規価格
●リリース
810,000円
2018年 1月

 製品概要

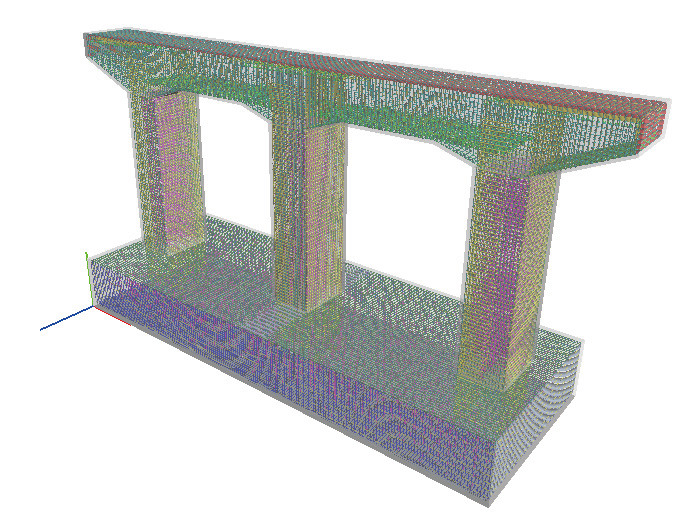

本製品は、単柱式橋脚、ラーメン式橋脚、橋台、擁壁、BOXカルバートの設計計算プログラムで、単柱式橋脚、ラーメン式橋脚、橋台について平成29年道路橋示方書に準じた設計計算を行います。ラーメン式橋脚については2柱から4柱式までをサポートし、計算書出力、図面作成が可能です。単柱式橋脚、橋台、擁壁、BOXカルバートは画面上での簡易的な設計計算機能を用意しておりますが、計算書出力、図面作成はサポートしていません。

ここでは、平成29年道路橋示方書に準拠した単柱式橋脚、橋台の入力と照査機能の概要についてご紹介いたします。ラーメン橋脚については、既にリリース済みの「ラーメン橋脚の設計・3D配筋」と同じ機能となります。

画像をクリックすると大きな画像が表示されます。
 荷重ケース

今回の改定では、作成した基本荷重を組み合わせて、自動的に永続/変動作用支配状況の組合せ作用ケースを作成します。
基本荷重の種類に応じて、荷重係数γqを乗じます。また、組合せ作用ケースの分類に応じて組合せ荷重係数γpを乗じます。

画像をクリックすると大きな画像が表示されます。
図1 単柱式橋脚の組合せ荷重ケースの入力画面
 永続/変動作用支配状況に対する照査

永続/変動作用支配状況に対する照査では、組合せ作用ケースの分類に応じた曲げ、せん断に対する耐荷性能、耐久性能の照査に加えて、道示IV5.2に準拠した最小鉄筋量、最大鉄筋量の照査を行います。

画像をクリックすると大きな画像が表示されます。
図2 単柱式橋脚のはりの永続/変動作用
    支配状況の照査結果画面
 レベル2地震動照査

単柱式橋脚に対しては、平成29年道路橋示方書に準拠した地震時保有水平耐力照査を行います。

この照査では、鉄筋コンクリート橋脚に生じる水平変位が限界状態に応じた水平変位の制限値を超えない事、鉄筋コンクリート橋脚に生じるせん断力がせん断力の制限値を超えない事、また限界状態2の場合は鉄筋コンクリート橋脚に生じる残留変位が、残留変位の制限値を超えないことを照査します。

水平変位の照査では、破壊形態が曲げ破壊型の場合は、鉄筋コンクリート橋脚に生じる水平変位が限界状態2または限界状態3に対応する変位の制限値を超えないことを照査します。破壊形態が曲げ破壊型とならなかった場合は、限界状態1の水平変位の制限値を超えないことを照査します。


画像をクリックすると大きな画像が表示されます。
図3 単柱式橋脚のレベル2地震動照査
   (保耐法照査)結果画面
 適用範囲、制限事項

「RC下部工の設計・3D配筋(部分係数法・H29道示対応)」の適用範囲及び制限事項については以下のようになります。

  1. 新設設計のみ対応します。
  2. H29道示に対応する構造物は橋脚、橋台のみです。
  3. 計算書出力、図面作成はラーメン橋脚のみ対応しています。
ご了承くださいますようお願い申し上げます。
(Up&Coming '18  新年号掲載)
