単柱式プラント基礎CADプログラム

UC-Drawツールズ Plant Foundation(プラント基礎)

初版リリース:2012.04.18

¥279,400 (税抜¥254,000)

関連製品
UC-1ツールズ

プログラム概要

UC-Drawツールズ(Plant Foundation)は、プラント基礎の配筋図・加工図・鉄筋表などの図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/)

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

▲メイン画面

▲基本条件



▲3D配筋ビューア

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調査等業務の電子納品要領(案) 図面作成編 日本道路公団 平成17年4月版

また、以下の基準に準拠した作図も行えます。
  • 土木製図基準 平成15年小改訂版
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DFX」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。
■3D配筋シミュレーション機能
3D配筋自動生成、表示機能に対応しています。

3D配筋シミュレーション機能参考画像

関連ページ
画像をクリックすると大きな画像が表示されます。  画像をクリックすると大きな画像が表示されます。
画像をクリックすると大きな画像が表示されます。  画像をクリックすると大きな画像が表示されます。

形状、鉄筋

■作図形状
プラント基礎の図面作成でサポートする形状を以下に示します。

設備の種類 形状 基礎形状(平面図) 備考
塔類 スカート支持
緑、青部分:平面図からみて8角形に対応
青部分のテーパ有無に対応
レグ支持
青部分:平面図からみて矩形に対応
青部分のテーパ無に対応
球形貯槽 青部分:平面図からみて12角形、中抜きに対応
青部分のテーパ無に対応
横置円筒形
貯槽
青部分は平面からみて矩形且つテーパ有無に対応
平底円筒貯槽 青部分は平面からみて円形且つテーパ無に対応


■対象鉄筋
本体に対して以下の鉄筋の配筋が行えます。

スカート支持 レグ支持 球形 横置円筒形 平底円筒形
塔類 塔類 貯槽 貯槽 貯槽
上面縦鉄筋
上面横鉄筋
下面縦鉄筋
下面横鉄筋
土台縦鉄筋
土台横鉄筋
土台帯鉄筋
土台垂直筋
土台天端筋

※横置き貯槽の場合は、
以下の鉄筋を配筋します。




■一般図
正面図、側面図、平面図を作図します。

正面図 側面図 平面図

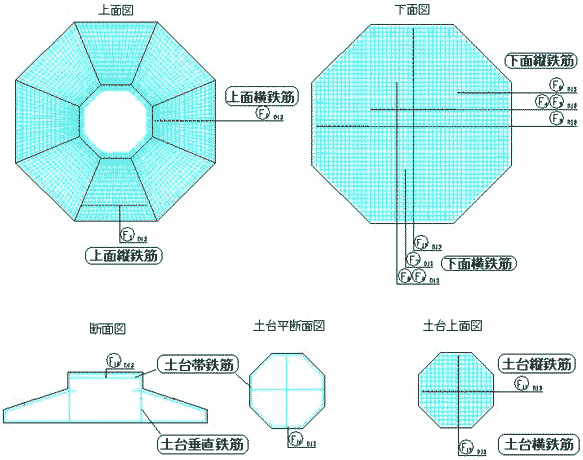

■配筋図
以下の図形を作図します。
図形 上面図
下面図
縦断面図
横断面図
土台上面図
土台正面図
土台平断面図
加工図 鉄筋加工図、鉄筋加工表
鉄筋表、変化表


加工図・鉄筋表・その他
各構造物に配筋された鉄筋の材料計算結果として、以下の図形を作図します。
  • 加工図
  • 鉄筋加工表
  • 鉄筋表
  • 変化表

また、各図面には、以下の図形を作図します。
  • 図形名称
  • 図面表題
  • タイトル版
  • 図面枠線

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Plant Foundation(プラント基礎) ¥279,400(税抜¥254,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Plant Foundation(プラント基礎) ¥111,760(税抜¥101,600)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Plant Foundation (プラント基礎)) 無償 ¥69,850(税抜¥63,500)
サブスクリプション(UC-Drawツールズ Plant Foundation (プラント基礎)フローティング) ¥97,790(税抜¥88,900)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Plant Foundation(プラント基礎) ¥97,790 ¥125,730 ¥148,082 ¥181,610

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Plant Foundation(プラント基礎) ¥162,052 ¥209,550 ¥248,666 ¥307,340


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Plant Foundation (プラント基礎) ¥223,520(税抜¥203,200)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-Drawツールズ Plant Foundation(プラント基礎)
バージョン リリース日 主なバージョンアップ内容
1.01.00 15/12/02
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新
  2. AutoCAD 2013形式のDXF、DWG出力に対応
1.00.00 12/04/18 新規リリース

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲基本条件

▲本体-貯槽・基礎

▲本体-杭情報

▲かぶり

▲鉄筋(簡易)


図面確認画面

▲一般構造図

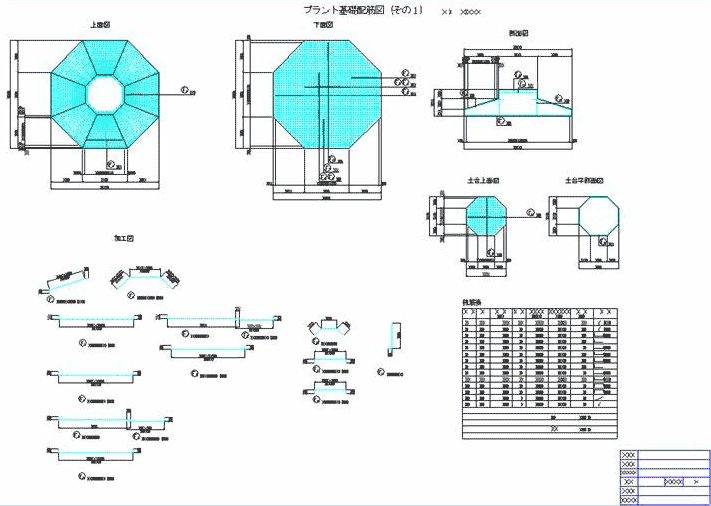

▲プラント基礎配筋図


3D配筋ビューア

Q&A(製品評価や導入の際に役立つQ&Aです)

製品の特長は?

プラント基礎の設計・3D配筋」の作図機能に特化し、プラント基礎の配筋図・加工図・鉄筋表などの図面を一括自動生成できます。

他の製品との連携は?

下記の各図面ファイル形式に対応した製品と連携できます。

PSX形式:「UC-Draw」の図面ファイル形式。加工図・鉄筋表の関連を保持していますので、加工図を編集した際に鉄筋表にもその修正を反映することが可能。
SFX:JACICが標準化したCADデータ交換用図面ファイル形式

  • SFC:CADデータ交換標準仕様であるフィーチャ仕様形式
  • P21:ISO10303のSTEP/AP202形式

DXF:「AutoCAD」の図面ファイル形式。主にファイル交換用。
DWG:「AutoCAD」の標準図面ファイル形式。
JWW:「JW_CAD」の図面ファイル形式(新)。
JWC:「JW_CAD」の(旧)図面ファイル形式。Ver.2.22H対応。

3D配筋データの生成は可能か?

3D配筋ビューアーを搭載により、生成した3D配筋データが確認できます。また、「3D配筋CAD」との連携により、鉄筋の干渉チェックなどが容易に行えます。以下の3Dデータ形式に対応。

RFV :「3D配筋CAD」でインポート可能なファイル形式。
3DS:「3DS MAX」の標準ファイル形式。
IFC:IFC仕様のファイル形式。

適用基準は?

適用基準は以下の通りです。

  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
  • 調査等業務の電子納品要領(案) 図面作成編 日本道路公団 平成17年4月版
  • 土木製図基準 平成15年小改訂版
