New Products
GeoFEAS Flow3D
FEMによる地盤の弾塑性解析、浸透流解析を実施可能な統合製品

●新規価格 1,550,000円 ●リリース 2016年4月
FEM解析
 レジリエンスデザイン・CIM系解析支援体験セミナー ES、地盤解析編  Webセミナー対応
●日時:2016年5月26日(木) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
      ※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢 同時開催
●参加費:無償
 はじめに
FEMによる地盤の弾塑性解析(以下、GeoFEAS)と定常/非定常 飽和−不飽和浸透流解析(以下、VGFlow)が可能な地盤数値解析プログラムとなり、下記の問題などの検討にご利用いただけます。
  • シールドトンネル掘削時の周辺地盤影響解析
  • NATM工法によるトンネル施工検討解析
  • 広域流域における降雨や湧水などの地下水影響解析
  • 河川堤防、ダム、貯水池など堤体内の浸潤面および水圧分布の把握

なお、本製品の解析部は群馬大学大学院理工学府環境創生部門地盤工学研究室の地盤解析プログラムを利用し、弊社がプリポスト部の開発を行う共同開発製品となります。
 本製品の特長
プリプロセッサ
本製品の最大の特長はGeoFEASとVGFlowが同一のプラットフォームで動作することによる、形状データおよびメッシュデータの共有化が挙げられます。例えば、GeoFEASの解析後にVGFlowを解析する場合、VGFlowモードではモデリング・メッシングの作業が必要がなく、境界条件のみを設定するだけで解析可能となり、これに掛る作業量の大幅な縮減が図れます。また、両者の解析条件が揃えば、解析種別を切替えるだけでシームレスに各種解析を行うことが可能となります。

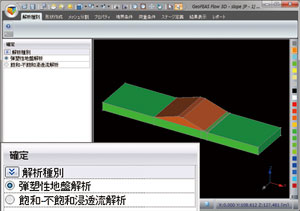

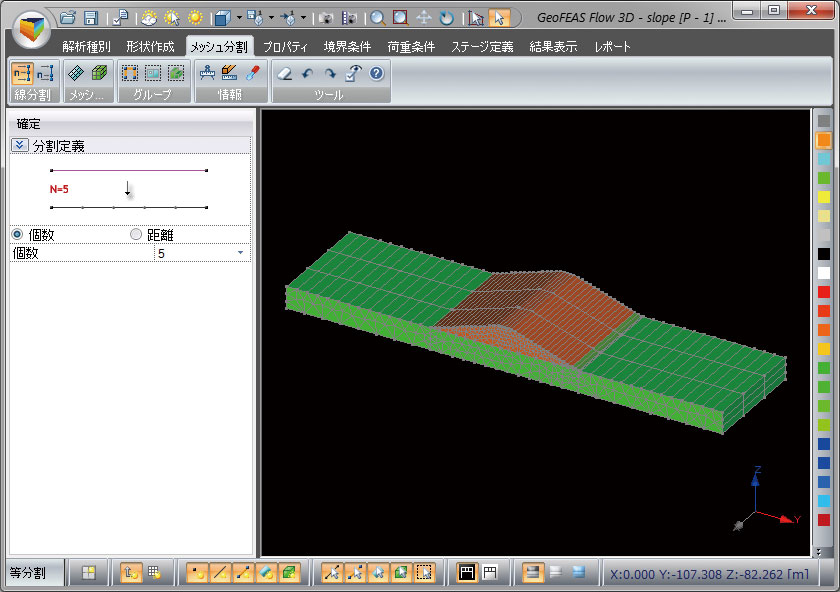

▲図1 形状・メッシュの共有化

操作性に関しましては、特にVGFlowモードにおけるインターフェイスを弊社別製品であります3次元浸透流解析(VGFlow)から大幅に見直し、GeoFEASモードと同一の操作性を実現しました。これにより、解析の相違による違和感が解消され、双方間においてストレスなくスムーズな作業が可能となります。また、「DXF形式」および「LandXML形式」ファイルのインポートをサポートすることにより、モデリングに掛る作業量の大幅な縮減が期待できます。

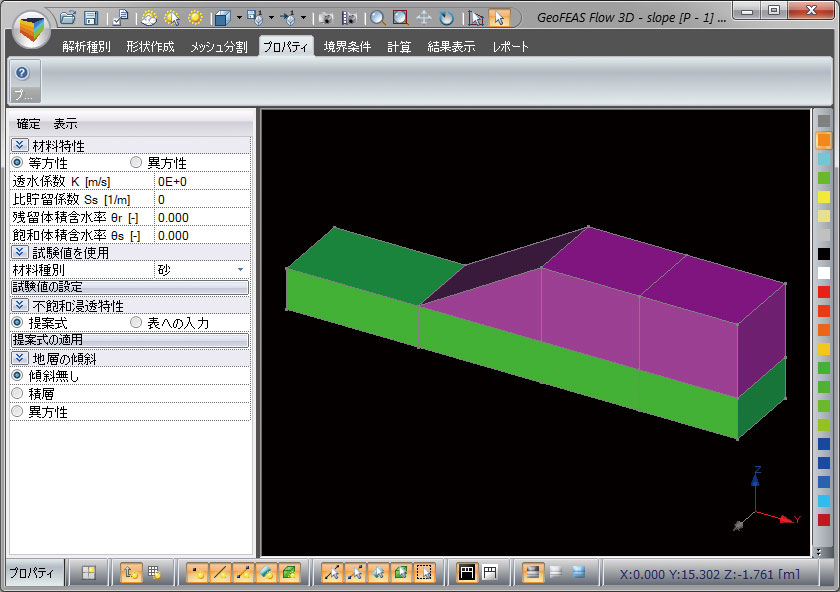

▲図2 VGFlowモードインターフェイス

ポストプロセッサ
変形図(GoeFEAS)、部材の断面力分布図(GeoFEAS)、等値面(VGFlow)、コンタ図、ベクトル図など多彩なビジュアルによる解析結果の確認が可能です。

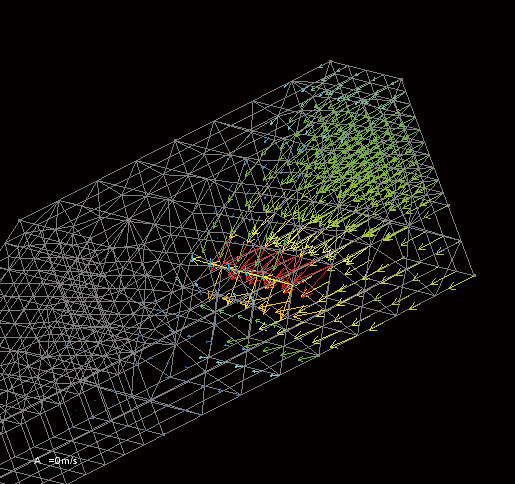

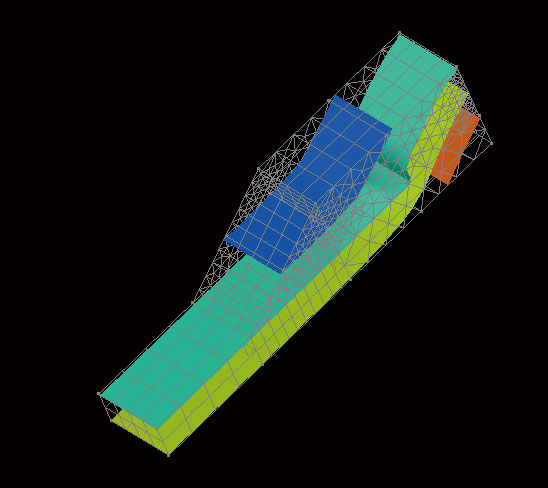

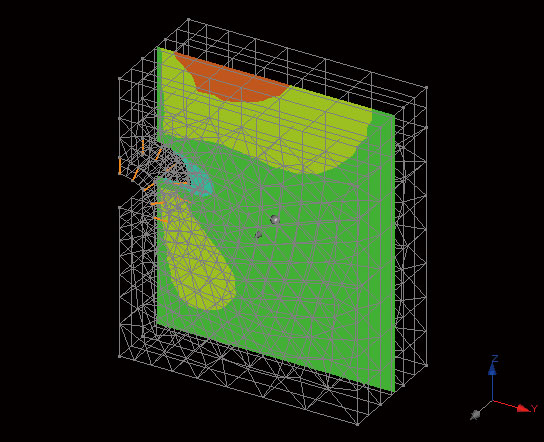

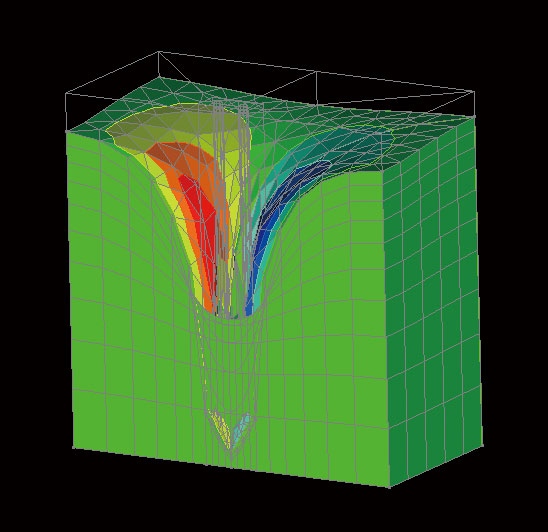

▲図3 ポストプロセッサ
 おわりに
今後も引き続きユーザ−様からのご意見、ご要望を取り入れ改善・改良を加えて参ります。どうぞご期待ください。
(Up&Coming '16 春の号掲載)
