サポートトピックス / UC-win/Road 保守・サポートサービス関連情報
データファイル入出力

UC-win/Roadの特徴の1つに、さまざまな外部ソフトとのデータ連携が挙げられます。今回は、UC-win/Roadへ読み込み可能、あるいはUC-win/Roadからの書き出しが可能なフォーマットを一覧にまとめました。3Dモデル、地形、道路線形、各種解析など多岐に渡りますが、多くのソフトで使われている汎用フォーマットにも広く対応しています。

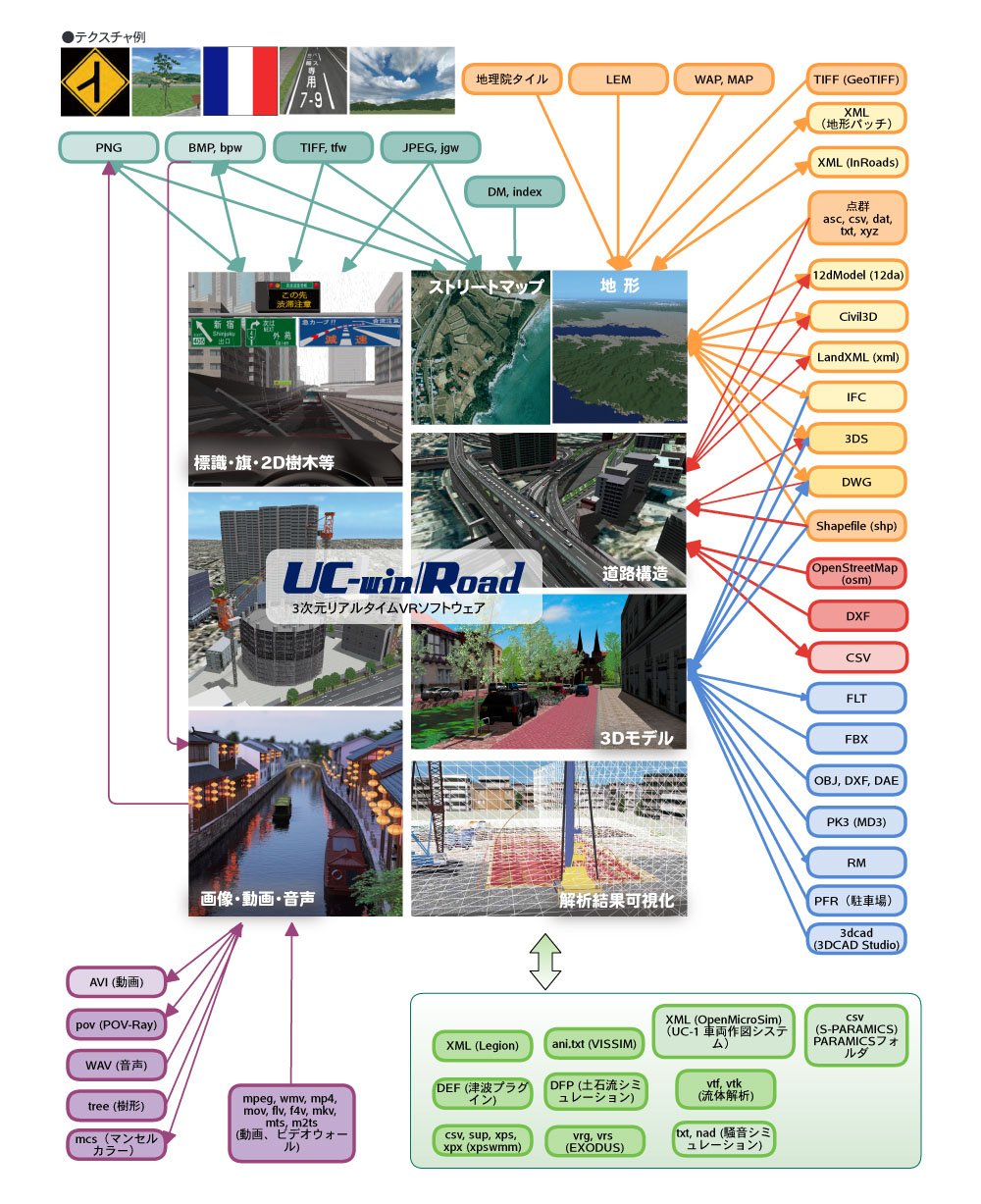

UC-win/Road でのデータファイル入出力
画像をクリックすると大きな画像が表示されます。
 1.地形

■読み込み(新規生成) : LandXML、Shapefile、IFC、12dModel、TIFF、WAP、MAP、地理院タイル(ダウンロード)、Civil3D(直接連携)

■読み込み(既存地形への合成) : LandXML、Shapefile、IFC、12dModel、LEM、点群ファイル(地形パッチ変換)、Civil3D(直接連携)

□書き出し : IFC、LandXML、12dModel、DWG、3DS、XML(地形パッチのみ)、Civil3D(直接連携)

 2.ストリートマップ

■読み込み : JPEG、BMP、PNG、TIFF、ワールドファイル(jgw/jpgw、bpw/bmpw、tfw)、DM

□書き出し : BMP(3DSファイル出力)

 3.道路構造

■読み込み(平面・縦断線形) : LandXML、Shapefile、12dModel、OpenStreetMap、CSV(ポリライン変換)、Civil3D(直接連携)

■読み込み(横断面) : LandXML、DWG、DXF、Civil3D(直接連携)

□書き出し(平面・縦断線形、横断面) : LandXML、Civil3D(直接連携)

□書き出し(3次元形状) : 3DS、DWG

 4.3Dモデル、各種素材

■読み込み(配置モデル) : 3DS、RM、FBX、OBJ、DXF、DAE、FLT、3dcad、IFC

■読み込み(交通車両モデル) : 3DS、RM

■読み込み(キャラクタ) : MD3、FBX

■読み込み(建物モデル) : Shapefile

■読み込み(駐車場モデル) : PFR

□書き出し : 3DS、RM、DWG、FLT

 5.画像、動画、音声

■読み込み(テクスチャ) : JPEG、BMP、PNG、TIFF

■読み込み(動画) : AVI、MPEG、WMV、MP4、MOV、FLV、F4V、MKV、MTS、M2TS

■読み込み(音声) : WAV

□書き出し : JPEG、BMP、PNG、AVI

 6.シミュレーション、解析結果

■読み込み : OpenMicroSim(UC-1車両軌跡作図システム、VISSIM、S-PARAMICS、Legion)、xpswmm(DAT等)、
          津波プラグイン(DEF等)、EXODUS(VRG等)、流体解析(VTK、VPF)、土石流シミュレーション(DFP等)、
           騒音シミュレーション(TXT)

□書き出し : OpenMicroSim、土石流シミュレーション(DFP等)、騒音シミュレーション(TXT)

 7.その他

■読み込み(位置合わせ、景観表示等に使用) : 点群ファイル(DAT、CSV、XYZ、TXT、ASC、F8DAT)

□書き出し : マンセルカラー情報(MCS)

 おわりに

今回ご紹介したさまざまなデータ連携機能を利用することで、UC-win/Roadの活用範囲を大きく広げることができます。この機会に、UC-win/Roadを利用しての新たな活用方法を検討してみてはいかがでしょうか。



前ページ

インデックス
(Up&Coming '17 秋の号掲載)
