MultiSTEEL 製品紹介

  はじめに
ライン
MultiSTEELは、15年以上に及ぶ開発と機能改良、拡張を行い、AutoCADをベースとした柔軟な詳細図面作成を実現しました。
MultiframeEngineer's Studio® など各種解析ソフトとのデータ交換(SDNF/PDMS等)が可能です。


  関連情報
体験版提供
  • MultiSTEEL と AutoCAD 2010のバンドル版製品 「MultiSUITE CAD(英語版)」の体験版ダウンロードを開始しました。 >> 体験版申込みフォーム ('10.02.18)
新製品紹介

論文発表

Engineer's Studio®  連携
3次元動的非線形解析、Engineer's Studio®とのデータ連携に対応しています。

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。
Page Top Page Top

  プログラムの機能と特長
ライン

■プロジェクト概念と解析連携
ひとつのユーザシステムであるAutoCADを、大きなプロジェクトでの作業に必要なマルチユーザ環境に対応するため、図の流れでデータ作成が行えます。
1つのユニット




複数のデータからの構成モデル

構成モデルで修正を行ってユニットへの反映が可能です。

ユニットが修正された時構成モデルの更新が可能です。
MultiSTEEL Integrator
設計の各段階でMultiSTEELのデータを外部の設計・解析ソフトに出力が可能です。

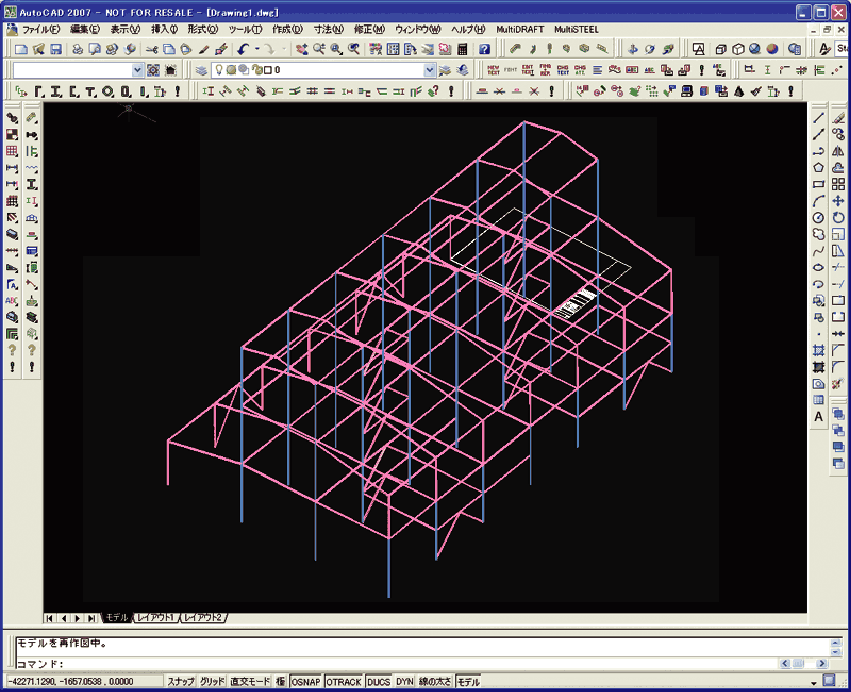

MultiSTEEL
画像をクリックすると大きな画像が表示されます。

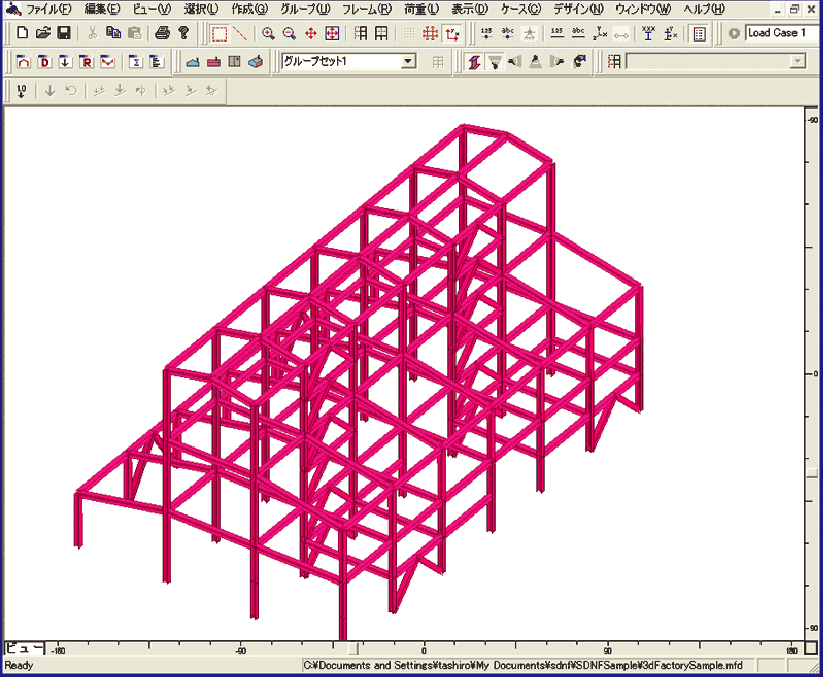

Multiframe
画像をクリックすると大きな画像が表示されます。
▲SDNF(Steel Detailing Neutral File、国際的な鋼構造の業界標準ファイル形式)
骨組み、断面、部材の定義をEXPORT,IMPORTによるデータ交換が可能

画像をクリックすると大きな画像が表示されます。

▲Integrator
PDMSインテグレータは、別売50万円(税別)

画像をクリックすると大きな画像が表示されます。

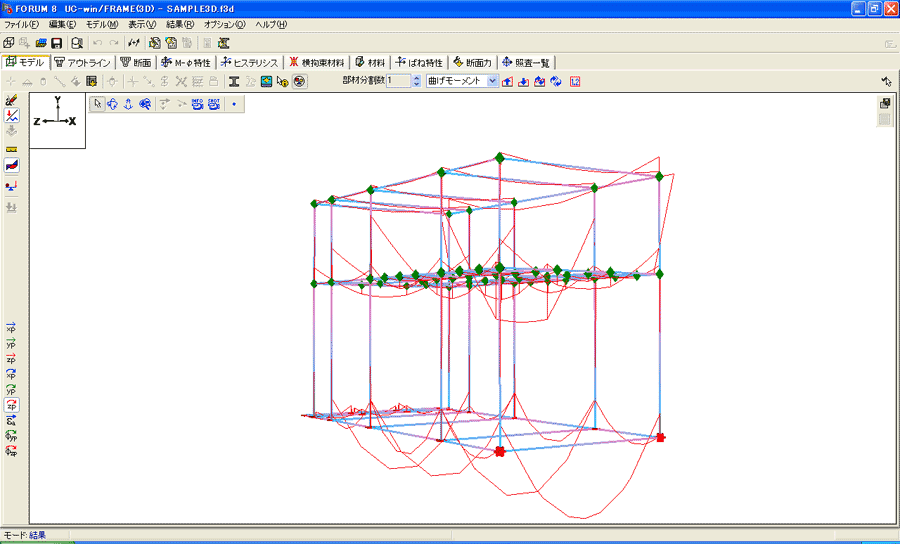

UC-win/FRAME(3D)
UC-win/FRAME(3D)には、骨組み出力により
連携が可能。(専用データ連携開発予定)


■プログラムの特長
  • 高速な画面処理と詳細図の作成
  • 設計変更時にも容易に対応できる編集機能
  • 多彩な接合部ライブラリ
  • 部材描画として、2D、3D、中心線表現が可能
  • 板取一覧、材料リスト、鋼材重量
  • 2D図面の完全な3D描画
  • 充実したサポートとサービス
  • 総合的な2D図面と詳細図作成ツール
  • 先進的な3Dモデリングツール
  • 鋼材数量総括表と全材料リスト
  • 重心位置計算
  • 設計と解析へのリンク



■プログラムの機能

1) 2D/3D構造グリッドの一括作成機能
画像をクリックすると大きな画像が表示されます。

2) 便利で豊富なツールメニュー
通路 階段、らせん階段、はしご、曲線プラットホーム、矩形プラットホーム、手すり
ボルト ボルト平面配置、ボルト側面配置、ボルト記号、ロッド、ボルト穴平面配置、ボルト穴側面配置、ボルト穴記号、両ねじ、ワッシャ平面配置、ワッシャ側面配置、ボルト側面図、ボルト長穴配置、ナット平面図、ナット側面図、他
仕上げ材 スタイル1〜5、他
接続部材 タイプ1〜15、他
形鋼作画 山形鋼、溝型鋼、H鋼、CT形鋼、丸鋼、角型鋼管、I形鋼、平鋼、データベース参照、他
形鋼編集 鋼材編集(回転、サイズ/形状変更、オフセット、位置合わせ、隙間、ノッチ、グループ化、他)、2D表示、軸線表示、記号表示、ノッチ、削除、接続、分割、マージ、次ビュー、鋼材参照、他
骨組み 骨組み一括作画1(断面)、骨組み一括作画1(側面)、他
鋼材記号 記号表示、記号表示削除、部材記号表示、部材記号表示削除、他
ツール一覧 アイテム追加、アイテム検索、アイテム名変更、参照、数量編集、更新リスト、ビューリスト、材料概要、総重量、表面積、他
板断面、板上面形状、板側面形状、補剛材、補剛材断面、複数補剛材、ガセットプレート、チェッカープレート、格子板、他
溶接 片面・両面隅肉、V形、X形、I形、レ形、K形、現場溶接記号、全周溶接記号、特殊記号、溶接線、他
ワークショップ ノッチタイプ1〜7、面取り、かさ木穴
3D(1) 3D表示、軸線表示、基準点挿入、基準点編集、セットビュー、3Dレイヤ、3Dトルグ、シェード、骨組み出力、骨組み読み込み、他

3) 多彩な形鋼タイプ・接合部作画ライブラリを装備

形鋼
各国で使用されている豊富な形鋼ライブラリを搭載。
ライブラリ編集、追加可。日本、英国、米国、韓国、中国、南アフリカ、インド、カナダ、オーストラリア対応。

接合部、溶接記号
板添接板、直角添接板、エンドプレート添接板等をウィザード形式で接合部ライブラリや一般構造図より作成。
接合部作図の繰返し作業を大幅に縮小できます。溶接記号も全種類、用意されています。

数量一覧・鋼材重量
図面を作成しながら製作材料リストの生成が可能。
部品番号を自動で割り当て、作図計画との直接リンク機能をサポート。

設計変更時にも容易に対応できる編集機能
「素早く」そして「簡単」な修正機能は、設計プロセスにおいては必要なものです。
MultiSTEELは、これらに必要な全てのコマンドをサポートします。

高速・精密な2D/3D表示画面処理
必要に応じて2Dあるいは3Dで作業を進めても、3Dデータから3D図面の自動生成、2D図面から3Dモデル表現へ高速な処理で切替可能です。


■出力
プロジェクトの最終成果品として、解り易く精密な2D図面が重要であることを、MultiSTEELの作業方法を通じて理解することができます。

開発元:MultiSUITE Software ( http://www.multisuite.com/ ) AutoCADは、Autodesk社の商標です。
