New Products
DesignBuilder Ver.5
ビルディングデザイン、シミュレーションプログラム

●新規価格  Architectural Essentials:187,000円 Plus:319,000円
Engineering Essentials:319,000円 Plus:429,000円
Engineering Pro:660,000円
●リリース 2016年10月31日
UC-1 建築/プラント
 DesignBuilder体験セミナー  Webセミナー対応
●日時:2017年2月3日(金) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
  ※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢・岩手 同時開催
●参加費:無償
 レジリエンスデザイン・BIM系解析支援体験セミナー  Webセミナー対応
●日時:2017年3月15日(水) 13:30〜16:30
●本会場:東京本社 品川インターシティA棟セミナールーム
  ※TV会議システムにて 東京・大阪・名古屋・福岡・仙台・札幌・金沢・岩手 同時開催
●参加費:無償

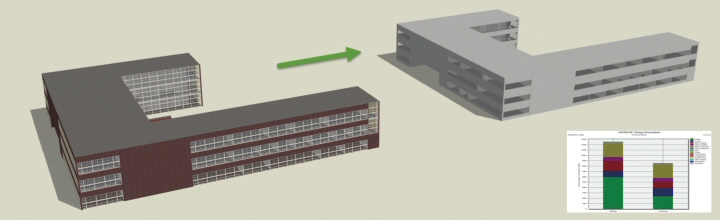

 LEEDとASHRAE 90.1によるパフォーマンス評価法
パフォーマンス評価法(PRM、Performance Rating Method)を使用した建物の評価ができ、LEEDの報告書の生成をサポートします。

PRMは、商業ビルや高層ビルなどのエネルギー効率を評価するために使われる手法で、提案建物のモデル(Proposed Design)と、基準のみをクリアしたベースライン建物(baseline building)モデルを比較し、評価します。

DesignBuilder Ver.5では、作成した建物モデルを提案モデルとし、そこから、ベースライン建物モデルを自動で生成します。ベースライン建物のHVACシステムも半自動的に生成されます。ASHRAE 90.1 2007 及び 2010に必要な、素材、窓のシステム、内部発熱、照明、HVACシステムは、データベースとして内蔵され、気象ゾーンに基づき、DesignBuilderの中で自動的に設定されます。

ベースライン建物を生成した後、4方角の自動並列シミュレーションを行い、提案建物とベースライン建物のシミュレーション結果レポート表示し、比較ができます。

画像をクリックすると大きな画像が表示されます。

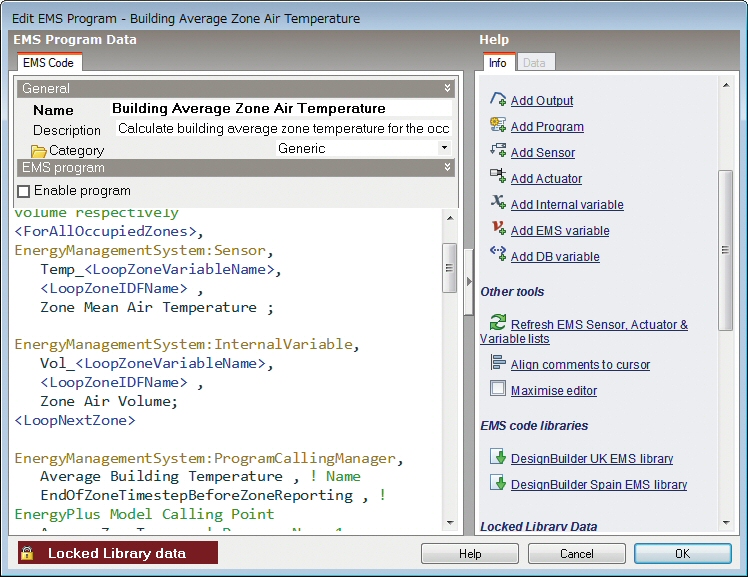

 Energyplusシミュレーションをカスタマイズできるスクリプトツールセット
EnergyPlus Runtime Language (Erl)を使い、スクリプトを記述できるようになりました。

画像をクリックすると大きな画像が表示されます。

これにより、Eneryplusシミュレーションのフレキシビリティを制限なしに解除し、HVAC機器、制御、ファサードの挙動をカスタマイズが可能になりました。現実のEMS(Energy Management System)をエミュレートするため、
 ・より正確な制御
 ・2つのシステムを接続(例:アースチューブをHVACの入口に接続)
 ・Energyplusにしかない、アウトプットを加える
などが可能です。
 建物一体型太陽光発電パネル(BIPV)
Ver.4でも建物に太陽光発電パネル(PVパネル、Photovoltaic Panel)をモデルとして設置し、発電のシミュレーションが可能でしたが、Ver.5では、建物の屋根、壁、窓も直接太陽光発電パネルとし、建物と一体化したパネルでの発電量(創エネ)のシミュレーションが可能になりました。

画像をクリックすると大きな画像が表示されます。
 熱と水分の複合シミュレーション
熱と水分の移動を複合した、Combined Heat and Moisture Transfer(HAMT) Model(熱・水分複合移動モデル)を扱えます。材料データで、水分移動を設定可能です。Effective Moisture Penetration Depth Model(有効水分浸透深さモデル)を選択することも可能です。
 その他
流体同士の熱交換や、地下室や地面に接したスラブの3次元熱損失シミュレーション、gbXMLによるBIMモデルのインポートでは中庭(courtyard voids)をサポートしました。以前より、DesignBuilderは、空調システムとして、ビル用マルチエアコン(VRF)のテンプレートや、開口部に、AGC旭硝子のデータも含まれるInternational Glazing Database (IGDB)の窓データを利用でき、日本国内での建築設計にもお使いいただけます。
(Up&Coming '17 新年号)
