BOXカルバートの設計・3D配筋のなぜ? 解決フォーラム
隔壁に衝突荷重を考慮する際の入力について

「設計要領 第二集 カルバート編 H28.8 NEXCO」(P.57)では、カルバート内を本線およびランプとして使用する本線用カルバートにおいて隔壁には衝突荷重を考慮するとの記載があります。
本プログラムでは、検討対象=通常設計の2、3連ボックスにおいて隔壁への衝突荷重の考慮に対応しています。今回は隔壁への衝突荷重に関する入力についてご紹介いたします。

 「初期入力」画面

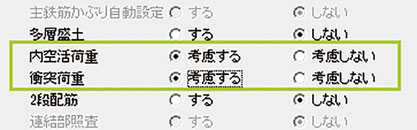

「内空活荷重=考慮する」に設定いただくことで、その下の「衝突荷重:考慮する/考慮しない」スイッチが有効になります。衝突荷重を考慮する場合はここで「考慮する」に設定してください。

なお、内空活荷重の考慮が不要な場合は、「荷重」→「内空活荷重」画面で何も入力せず確定していただいて問題ありません。

画像をクリックすると大きな画像が表示されます。
▲図1 「初期入力」画面のスイッチ
 「形状」→「内空土かぶり」画面

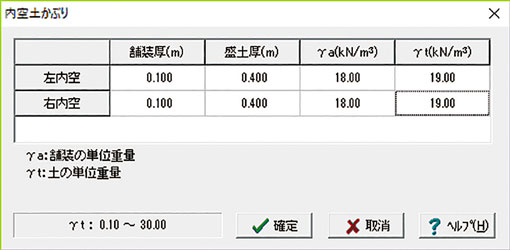

内空の路面状態に関する入力画面です。単位体積重量の初期値は0ですが、0のままでは確定できませんので任意の値を入力してください。

画像をクリックすると大きな画像が表示されます。
▲図2 「内空土かぶり」画面
 「荷重」→「衝突荷重」画面

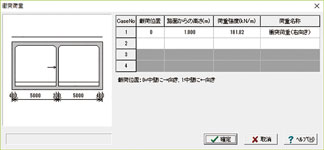

衝突荷重に関する入力画面です。「設計要領 第二集 カルバート編 H28.8 NEXCO」(P.57)では衝突荷重について「路面から1.8mの高さで、壁面直角方向に集中荷重500kNとする。」との記載があり、これより「路面からの高さ」は1.8(m)を初期値としています。

なお、ここでの高さは「内空土かぶり」画面で設定された内空路面からの高さ入力となります。「荷重強度」の入力について、上記で集中荷重500kNとありますが、奥行1m当りのモデルに対する具体的な載荷方法等は記載されておらず不明な状況です。設計者のご判断で任意の値を入力してください。なお、最大4ケースの衝突荷重が設定可能です。

画像をクリックすると大きな画像が表示されます。
▲図3 「衝突荷重」画面
 「荷重」→「検討ケース」画面

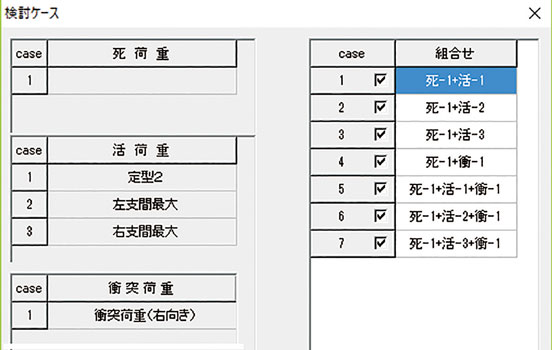

死荷重のみのケースおよび死荷重+活荷重のケースに対して衝突荷重を組み合わせた候補を自動設定します。不要な組み合わせケースは、左横のチェックマークをクリックして外してください。

画像をクリックすると大きな画像が表示されます。
▲図4 「検討ケース」画面
 「許容値」

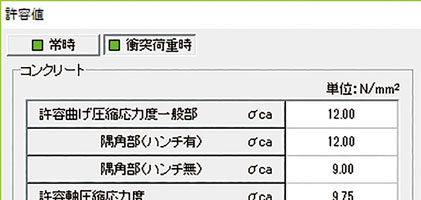

「衝突荷重時」タブ押下時の許容値が衝突荷重時用です。適用基準選択に応じた値を自動セットしますが、衝突荷重時用は常時用の値に割増係数1.5を乗じた値を自動セットします。お考えの値と異なる場合はこちらで直接、入力変更してください。

画像をクリックすると大きな画像が表示されます。
▲図5 「許容値」画面
