New Products & Service 橋梁下部工
橋脚の設計・3D配筋(部分係数法・H29道示対応) Ver.3
H29道路橋示方書に準拠した橋脚の設計計算、図面作成プログラム
●新規価格
●リリース
440,000円
2019年1月

 はじめに
「橋脚の設計・3D配筋(部分係数法・H29道示対応)」は、公益社団法人 日本道路協会より平成29年11月に発刊された道路橋示方書・同解説(以下H29道路橋示方書)を参考に、単柱式橋脚の設計に対応したプログラムです。「橋脚の設計・3D配筋(部分係数法・H29道示対応) Ver.3」では、主に次の項目の対応を予定しています。
  • Engineer's Studio®エクスポート対応
  • 3Dアノテーション対応
以下にこれらの概要を紹介いたします。
 Engineer's Studio®エクスポート対応
当社の非線形動的解析プログラム「Engineer's Studio®」へのデータエクスポートに対応します。H29道路橋示方書に対応した動的解析による照査に必要な設定項目(「部分係数設計」等)を含めてエクスポートを行います。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
図1  Engineer's Studio®画面 図2 Engineer's Studio®照査用詳細入力画面

この改訂によって、「橋脚の設計・3D配筋(部分係数法・H29道示対応)」で作成した構造物を用いて、H29道路橋示方書に準拠した動的解析による照査を行うことが可能となります。Engineer's Studio® Ver.7以降でエクスポートデータを読み込むことで、下記の照査項目のデータを取込むことができ、最大応答値に対するせん断耐力照査や曲げ耐力照査を行います。

部分係数設計-橋脚変位照査
H29道路橋示方書V耐震設計編の変位による照査を行います。

部分係数設計-橋脚残留変位照査
H29道路橋示方書X耐震設計編および、「海洋架橋・橋梁調査会 既設橋梁の耐震補強工法事例集 H17.4」、「前原康夫 鉄筋コンクリート橋脚の設計例とチェックポイント」を参考にした残留変位の照査を行います。

また、Ver.3では下記モデルをエクスポートします。
  • 基本モデル:Takeda(M-φ)
  • M-φモデル:バイリニア
  • Myの算出方法:My=Mls
 3Dアノテーション対応
製品メイン画面において、3Dモデル上でも形状寸法が確認できる3Dアノテーションに対応します。これまで2D図のみの寸法表示だったため、1方向からのみの寸法しか確認できませんでしたが、3Dアノテーションに対応することにより、3Dモデルにおいて、躯体の寸法を一目で確認することが可能となります。また、3D図左上の視点変更ボタンを選択していただくことで、各方向からの寸法を確認することができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

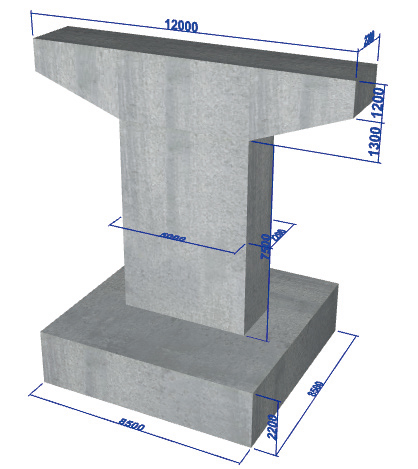

図3 メイン画面(開発中)および3Dアノテーション表示
 今後の開発予定
H29道路橋示方書の発刊に伴い、本製品をリリースいたしましたが、これまでに多くのご要望をいただいております。今後の改訂では、橋軸方向に作用する風荷重や流水圧への対応、入力方法の拡張や出力内容の改善等を予定しています。ご期待ください。
(Up&Coming '19 新年号掲載)
