1. γt：不飽和土の単位体積重量（湿潤重量）　土＋水＋空気　
2. γsat：飽和土の単位体積重量（飽和重量）　土＋水　
   したがって「γt＜γsat」
3. γ'：水中の単位体積重量（水中重量）　
   「飽和土の単位体積重量（飽和重量）」−「水の単位体積重量」 ＝γsat−γw

１）滑動モーメント計算用
　水位より上：常にγｔ（不飽和土の単位体積重量）を用います。
　水位より下：常にγsat（飽和土の単位体積重量）を用います。

２）抵抗モーメント計算用　
　水位状態に関わらず、以下の５パターンの組み合わせを任意に選択できます。

（設定例は「γの取扱い」参照）

＊「盛土直後」の場合で間隙水圧を計算する場合、以下の算式を用いるため、便宜上「γsat」には「γｔ」と同じ値を入力してください。
　　Ｕe＝γu��(γｔｈ)（１−Ｕ）　　　　　　
　　　ここに

　　�@β＞０の時には、すべりの方向と同じ向きに考慮する。
　　�Aβ＜０の時には、すべりの方向と反対向きに考慮する。　

　　�@慣性力を時計廻り（右→左）に考慮する場合にはβ＞０とする。
　　�A慣性力を反時計廻り（左→右）に考慮する場合にはβ＜０とする。

粘土の非排水強さＣｕは、一般的に、深度の大きい程、土かぶり重量すなわち圧密荷重が大きく、Ｃｕ値は深度とともに増大するのが普通であり、下式で表すことができます。

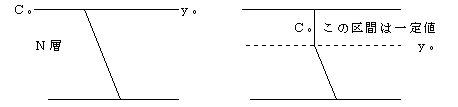

本プログラムでは上式の基準面をｙ０ として標高で与えてもらうことにしています。ｙ０、ｋを入力することにより下図のように深度方向に考慮します。
(注)ｙ０の値は、格点を指定する際の絶対座標です。特定の面（地表面等）からの距離ではありません。

右図のように層の途中にｙ０を定義した場合はその線から下に向かってＣが増加します。むろんｋ値を無視し、Ｃ０は一定であるとするならば、ｙ０は入力不要です。

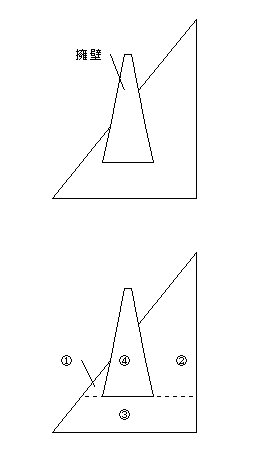

1. 上図のように土質ブロックを最低４つに分けます。（分けないとオーバーハングになります）
2. �Cについては単位重量をコンクリートにするだけでよいと考えられます。
3. つまり�Cを横切る円弧は存在しませんので、他の土質要素はどうでもよいです。
4. �Cを横切る円弧は存在しませんので、必ずNever-Cut-Lineを定義します。

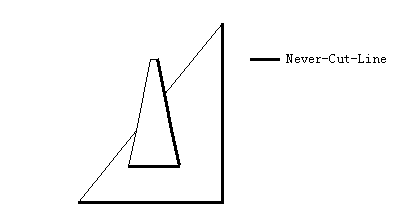

注）すべり状況を勘案すれば、擁壁等の構造物を地形（土質ブロック）として入力することによる計算精度の向上は殆ど期待できないと考えられます。下図のようにNever-Cut-Lineのみのモデル化でもよいと思われます。

1. 旧水位線、水位線共通のチェック
   1. 貯水部は水平でなければならない
   2. 堤体より下にあってはいけない
   3. 各々最大１データでなければならない
2. 水の状態が「水位急降下時」のチェック
   1. 旧水位線が定義されていなければならない
      （水位線はなしでも可→完全急降下時とする）
   2. 旧水位線は水位線より上になければならない
   3. 旧水位線と水位線が交差してはいけない

上記のように水位線は何れも貯水部は水平でなければならず、堤体内（堤体線上も含む。）は折れ線でもかまいません。「水位線」の入力は「水の状態」が「部分水中時」、「定常浸透時」「水位急降下時」の場合に必要（「水位急降下時」の時には「旧水位線」も必要）で、「盛土直後」の場合は入力不要です。

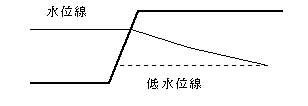

なお「γの取扱」における「浸潤線」とは上記「水位線」を指し、「低水位線」とは「水位線」を構成する点の中で最もレベル（ｙ座標）の低い点から水平に引いた線分を指します。

プログラム側では水位線の取扱いは以下のようになります。（旧水位線、水位線に共通。また水の状態が「部分水中時」、「定常浸透時」、「水位急降下時」何れにもに共通です。）

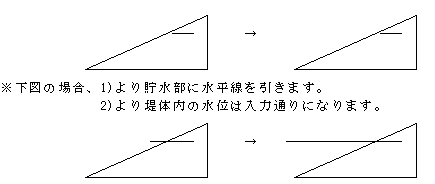

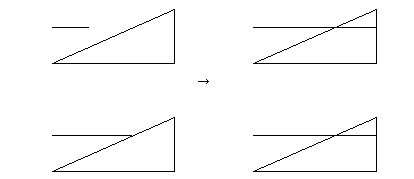

　1)貯水部の水位が途中で切れている（堤体上まで延びている場合も含む）場合、何れも内部で水位を堤体内まで貫通させます。

2)堤体内（重なりを含む）に２点以上定義されている場合、堤体内の水位は入力通りになります。

　堤体内（堤体上の線も含む。）は折れ線でかまいません。水位線は１本しか定義できないので、貯水部は水平で入力し矢板にぶつかったところから垂直に水位を延ばし、途中から上図のように右に水位を定義してください。
