昨年、骨組み構造解析と断面設計機能を大幅に強化した『Lite』、『Advanced』がラインナップに加わりました。『UC-1FRAMEシリーズ+UC-1RC断面計算』に比べ、モデル作成〜骨組み解析〜断面設計の作業を大幅に省力化、さらに断面設計機能も向上しています。

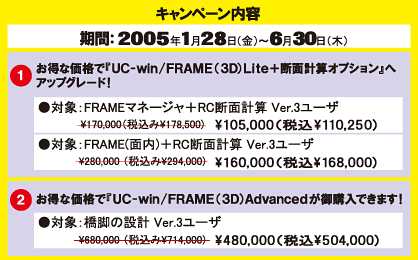

また『UC-1橋脚の設計Ver.3』との連携が実現し、『Advanced』ではRC単柱橋脚を有する橋の動的照査が簡単に実行できます。これらの先進機能を皆様の業務にお役立ていただけるよう、UC-1FRAMEシリーズ、UC-1橋脚の設計Ver.3のいずれかをお持ちのお客様を対象にそれぞれキャンペーン価格を御用意いたしました。



お申し込みは各営業窓口へお電話か、forum8@forum8.co.jpまでお問い合わせ
ください。


Ver.1.05の主な機能強化
M−φ要素 Ver.1.04の「対称型Takedaモデル」に加え、「非対称型Takedaモデル」、「バイリニアモデル」、「トリリニアモデル」の追加
ファイバー要素 PC鋼材のヒステリシス追加
(PC部材の非線形解析が可能)
ばね要素 「対称型Takedaモデル」、
「非対称型Takedaモデル」の追加
残留変位照査機能 道示Vに対応した残留変位照査機能の追加
断面形状制限の緩和 断面の形状制限が無く、どのような断面でも2軸曲げの自動判別および照査が
可能
任意節点・要素番号 節点・要素に任意番号を付けることが
可能

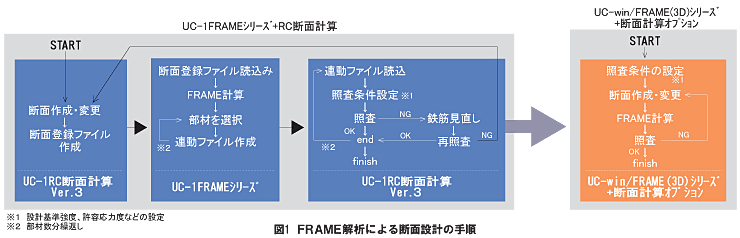

UC-win/FRAME(3D)シリーズは、構造・断面設計に
必要な入力・結果・出力を1つのプログラムが管理す
ることにより操作手順を省力化(図1)、入力ミスを防
止し構造解析・設計の効率を大幅に向上させます。

さらに、UC1FRAMEシリーズの制限を全て改善し、
断面設計機能も大幅に強化(表1)。あらゆる骨組み
構造の静的・動的照査に適用できる快適な設計環
境を提供します。
UC-win/FRAME(3D)シリーズの断面計算オプション
(『Advanced』は標準実装)は、許容応力度法による
照査だけでなく、道示V、W、V各編による曲げ・せ
ん断耐力照査、許容曲率の照査、そして土木学会
コンクリート標準示方書・鉄道基準の限界状態設計
計算にも対応します。

なお、UC-win/FRAME(3D)およびその断面計算オプ
ション(=UC-win/Section)は、UC-1FRAMEシリー
ズ、UC-1RC断面計算Ver.3のデータの読込みにも
対応しています。


複数部材の一括照査/
結果一括確認機能

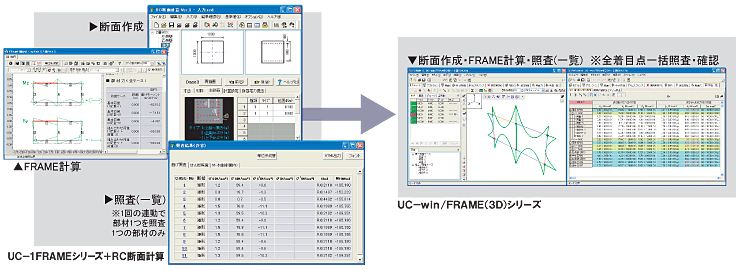

構造物全体の照査を一括実行でき、各着目点や部材毎に一番厳しい結果の抽出も可能(図2)
限界状態設計計算への
連動機能
PC断面の限界状態設計計算に対応。
(許容応力度法は、対応済み) )
許容値比較/
詳細設定機能
水中時、地震・衝突時の許容値との比較、許容値の割増係数設定など細かな設定が可能。
異種材料混在断面の
照査機能
断面内に強度の異なるコンクリート、強度の異なる鉄筋の混在が可能。補強断面の検討に有効。
断面形状制限の緩和 断面の形状制限が無く、どのような断面でも2軸曲げの自動判別および照査が可能。
鋼断面の照査機能強化 鋼断面の簡易応力度照査、鋼製橋脚のL2地震時の照査(道示V)(Ver.1.05以降)にも対応。 節点・要素に任意番号を付けることが可能
表1 UC−win/FRAME(3D)シリーズ断面設計機能の主なグレードアップ











橋脚の設計Ver.3 3.06.00より、UC-win/FRAME(3D)用の動的照査用モデルのエクスポートを実現しました。

「新設橋脚」に対し、3波平均および動的荷重の設定を含む、RC橋脚の動的照査に必要な全ての設定が初期状態でされています(※3波平均の照査には『Advanced』が必要)。鉄筋コンクリート単柱橋脚のレベル2地震動に対する動的照査(橋軸および橋軸直角)ならば、エクスポートしたファイルを読み込み、計算実行ボタンを押すだけです。解析終了後、即座に照査結果が確認できます(図2)。

さらに、橋脚の設計Ver.3からエクスポートされた複数の橋脚モデルをUC-win/FRAME(3D)で「マージ」することで、連続橋や曲線橋のモデルも簡単に作成していくことができます。また、断面計算オプション(『Advanced』は標準実装)を追加すれば、動的照査だけで断面決定も可能です。
