ＣＡＤ朱書きツール |
|
|
|
ＣＡＤデータの朱書き作図、朱書き情報管理ツール |
|
|
 |
Windows98/Me/NT/2000/XP対応 |
|
|
|
|
|
  |
プログラム概要 |
|
ＵＣ−１設計シリーズ製品で生成した図面やＵＣ−Ｄｒａｗで作成した図面は、ＵＣ−Ｄｒａｗフォーマットで読み込み、朱書き作図が行えます。その他の対象図面として、「ＳＸＦファイル」・「ＤＷＧファイル」・「ＤＸＦファイル」・「ＪＷＣファイル」の読み込み、朱書き作図が行えます。また、既存の朱書きファイルを読み込み、作図、修正することが可能です。電子メールに添付し、送信する機能をサポートしており、図面の修正、変更、履歴管理をバックアップするツールです。
|
|
＜Ver.1.14（04/09/06リリース）改訂内容＞
■機能追加・拡張
１．基準類の最新版に対応
※ＣＡＤ製図基準（案）平成１６年６月版 国土交通省
※ＣＡＤ図面作成要領（案）平成１６年３月版 国土交通省港湾局
※電子化図面データの作成要領（案）平成１６年４月版 農林水産省農村振興局
２．ＳＸＦ Ver.3.0の「P21」ファイルの入出力に対応
＜Ver.1.13（04/07/02リリース）改訂内容＞
■機能追加・拡張
・ＪＷＷファイルの入出力機能に対応
・「AutoCAD 2004形式」のＤＷＧファイル読み込みに対応
・複数の図面ファイルをＳＸＦファイルへ一括変換する機能に対応
・図面を画像ファイルへ出力する機能に対応
・ＳＸＦ・ＤＷＧ・ＤＸＦ・ＪＷＷ・ＪＷＣファイルのサムネイル表示に対応
・全図面の朱書きデータ、一括上書き保存に対応
・図面チェックに「枠線の線の太さ」・「文字の大きさ」を追加
|
Page Top  |
|
プログラムの機能と特長 |
|
■プログラムの特長
簡単な朱書き操作と多くの作図要素をサポートしています。図面のサムネイル表示、レイアサムネイル表示など閲覧機能が便利です。様々な計測機能を用いて、図形や図面の各要素の図面情報を取得できます。朱書き図面をメールに添付してメールソフトを起動する機能をサポートしており、ＣＡＤデータ交換に大変便利です。

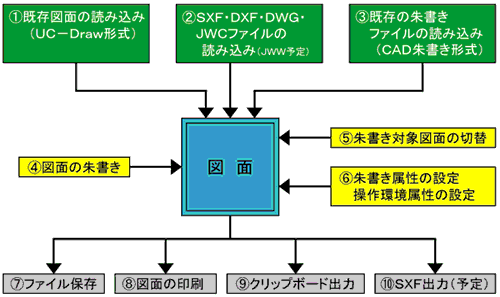

■朱書きの流れ
■Ver.1.01拡張機能
朱書きのＳＸＦ出力。ＵＣ−Ｄｒａｗ Ver.3.40で対応するＯＣＦ検定の制限事項解除（回転ラスター及びプロポーショナルフォント表示）。 |
|
■朱書き作図要素
- 連続線
- 楕円
- 開スプライン
- 閉スプライン
- 吹出
- 引出
- 寸法
- 横書き文字列
- 縦書き文字列
- チェックマーク
- 付箋紙
|
■計測機能
- ２点間距離
- 周長[座標指定]
- 周長[要素指定]
- 直線情報
- 円・円弧情報
- ２直線間の角度
- ３点間の角度
- 任意点座標
- 面積[多角形]
- 面積[単要素]
|
