斜面の安定計算
プログラム価格:\200,000.-
(税別価格表示)
Windows98/Me/NT/2000/XP対応
複合すべり、c-φ逆解析に対応した 斜面安定解析プログラム
PDFダウンロード syamn-anime.gif
(138KB)
syamnhelp.exe
(857KB)
sya-gui.exe
(PDF圧縮 817KB)
(計 5,237KB) 製品購入申込
プログラム概要
簡便分割法、Bishopの簡易法、簡略法による5形状のすべり面形状をサポートした斜面安定解析プログラム。
限界面の自動追跡、等安全率線の描画機能があり、2次処理として、必要抑止力・押さえ盛土計算、c-φ逆解析など再計算機能も豊富です。各種水位状態や改良地盤、グラウンドアンカー設置に対応。計算書、図面出力も充実しており、比較一覧表の出力、図面のDXF出力、出力プレビュー機能、HTML出力などもサポートしています。
プログラムの機能と特長
1. すべり形状として下記の4形状と任意形状をサポートしています。
2. 任意の形状の斜面を取り扱うことができます。

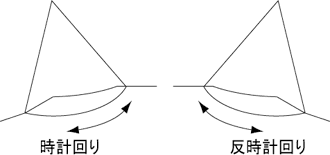

3. 時計回り、反時計回り、逆すべりのいずれの方向も計算できます。

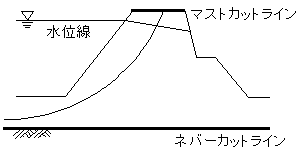

4. 水位線、マスカットライン、ネバーカットライン等を複数定義できます。

5. 複数の集中荷重、分布荷重を設定でき、またこれらの土中への分布を考慮することができます。

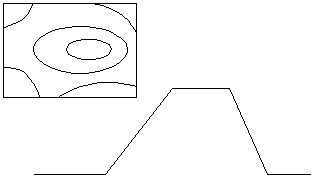

6. 等ポテンシャル線を入力することにより、すべり面での間隙水圧を計算することができます。

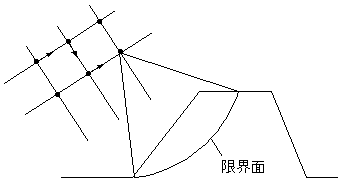

7. 限界面の自動追跡機能があります。

8. 等安全率線/等抑止力線を算出作画できます。

9. 必要抑止力の計算ができます。

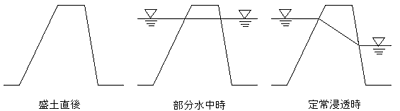

10. 盛土直後、部分水中時、定常浸透時、水位急降下時の各水位条件を計算できます。

11. 限界面あるいは指定したすべり面に対してすべり面のC、φあるいは間隙水圧の値を変更することができます。

12.
  単円 円-円、円-円-円 円-直線-円 任意折れ線
計算法 簡便分割法 ×
Bishop簡易法 ×
簡略法 × × ×
自動追跡機能 第1円に対し○ × ×
等安全率線算出 第1円に対し○ × ×
二次処理 C-φ変更
間隙水圧変更
押え盛土 ×
抑止力表示
C-φ逆解析

13. グラウンドアンカー設置に対応した計算も可能になりました。
14. 入力データ、解析結果をビジュアルに描画しますのでデータの確認・変更が容易です。
15. 出力イメージを画面上で確認でき、必要な項目または、ページのみを印刷することができる出力プレビュー機能を有しています。
16. 複数の計算結果を1つの表にまとめて出力できる比較一覧表出力機能をもっています。
17. 図面および計算結果の比較一覧表のDXFファイル出力に対応しています。DXFファイルはCADソフト(UC−Draw等)で編集することができます。
18. 入力データについてSI単位と従来単位の単位系変換が可能です。結果画面での単位系変換が可能です。
▼機能・特長一覧表
項  目
制限条件 格点数 1000
地層ブロック数 50
地層ブロックを構成する格点数 50
水位線を構成する格点数 50
集中荷重 個数 10
鉛直方向
水平方向
分布荷重 個数 10
鉛直方向
水平方向
格子点数 500
計算法 簡便分割法 全応力法
有効応力法
簡易Bishop法 全応力法
有効応力法
簡略法(任意すべり)
機能 粘着力の深度方向への増加に対応
複合すべり
地震時検討
水没斜面考慮
限界面の自動追跡
必要抑止力・等抑止力線の計算
引張亀裂の考慮
不可切断線(NCL) 10
切断すべき線(MCL) 2
切断すべき点(MCP) 1
非静水圧分布・地下水位の考慮
任意スケールでの作図
地盤改良を考慮(サンドコンパクションパイル)
等安全率線(コンタライン)の計算
すべり中心の固定
C-φ変更計算・逆解析
押え盛土の計算
間隙水圧の変更
必要抑止力最大すべり面の抽出
高品質プリンタ出力
出力 入力データテキストファイル
結果数値情報 HTML出力
比較一覧表 DXF出力
図面DXF出力

▼参考文献
(1)防災調整池等技術基準(案) (社)日本河川協会
(2)建設省河川砂防技術基準(案) 設計編(T)
(3)建設省河川砂防技術基準(案) 設計編(U)
(4)港湾の施設の技術上の基準 第2章(設計条件)
(5)港湾の施設の技術上の基準 第6章(斜面の安定)
(6)道路土工指針 のり面工・斜面安定工指針
(7)下水道事業団
(8)土質工学ハンドブック 第7章(斜面安定)
(9)斜面安定解析入門 土質工学会
画面サンプル
☆画像をクリックすると大きな画像が表示されます。
▼土質ブロック入力 ▼任意すべり線の入力

▼二次処理(c−φ逆解析結果)

▼二次処理(抑止力・押さえ盛り土)

▼等安全率線描画

▼解析例(円弧滑り・固定点)

▼解析例(円弧・直線・円弧複合すべり)

▼DXF出力編集(UC-Draw
出力サンプル
☆画像をクリックすると大きな画像が表示されます。
▼結果プリント出力例 ▼HTML出力例

▼図面出力例

▼比較一覧表
