AP-TIPS その1
●Power Point その1

●CAD図形を利用する
「Power Pointのオートシェイプ機能だけで絵を描くのはちょっと面倒 ! CADで作図した形状を利用したいけど、画像だと品質が悪い」と思っていませんか?

 Power Pointの「フリーフォーム」機能で一筆書きイメージで作図を行うことも可能ですが、メタファイル形式でのクリップボード出力に対応しているCAD(UC-Draw等)から貼り付けた画像であれば、右クリック→「グループ化」→「グループ解除」を数回繰り返すと個別の形状(シェイプ)に分解されます。複雑な形状は要素が多くなるためPower Pointでの編集も大変ですが、構造物の外形などを「閉じたポリライン」で作図すれば、Power Pointで編集することも可能です。(OLEは解除されます。)もちろんCADだけでなく、メタファイル形式でのカット&ペーストに対応しているAP( Illustrator等)であれば同様の操作で編集が可能です。

【注意点】
・文字も絵(シェイプ)として認識されますので文字のテキスト修正は行えません。
・「グループ化」は、自動的に行われていますので、APによっては、レイアウトがずれてしまう場合があります。

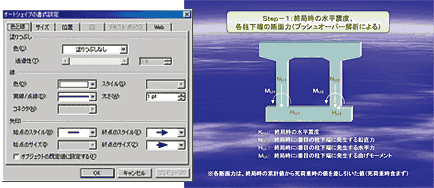

▲画像で作成したスライド ▲AutoCADなどで作図。円弧系の矢印なども、円弧を作図しておく。外形は「閉じたポリライン」で作図するのがポイント

▲線の太さ、矢印形状などは、PowerPointで編集
3-Dの設定を行うことにより立体的なイメージも作成可能。

※社名、製品名は一般に各社の登録商標または商標です。


インデックス 次ページ

(Up&Coming '05 盛夏の号掲載)
